RTT8P - Kaiutin MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vahvistettu subwoofer-kaiutin (bassoputki)
Merkki	MTX Audio
Malli	RTT8P
Vahvistintyyppi	Luokka-D mono
Maksimiteho	420 W
RMS-teho	140 W
Subwooferin halkaisija	20 cm (8 tuumaa)
Mitat (L x K x S)	25,5 x 26 x 48 cm
Virtalähde	12 V DC (liitin +12V, maa GND, kauko-ohjaus REM)
Suositeltu kaapelikoko	6 mm² 100% kupari
Audiotulot	RCA (0,1 V - 4 V) ja korkean tason tulo (High Level Input)
Herkkyyssäätö (Gain)	0,1 V - 4 V
Kauko-ohjaus	EBC (External Bass Control) sisältyy
Lämpösuojaus	Punainen LED (Prot.) syttyy ylikuumentuessa
Käynnistysmerkkivalo	Punainen LED (PWR) palaa vahvistimen ollessa toiminnassa
Asennus	Suositellaan ammattiasentajaa; irrota akku ennen asennusta
Jäähdytys	Vapaa ilmavirta vahvistinosan edessä
Ulkoinen sulake	Pakollinen, alle 20 cm päässä akusta
Puhdistus	Kuiva ja pehmeä liina; vältä kemikaaleja
Alkuperämaa	Ei määritelty (arvio: Yhdysvallat)

Usein kysytyt kysymykset - RTT8P MTX Audio

Miten MTX RTT8P:n virtalähde kytketään?

Kytke virtajohto (+12V) suoraan akun positiiviseen napaan sulakkeen kautta, joka on alle 20 cm päässä akusta. Käytä 6 mm² kuparikaapelia. Maa (GND) on liitettävä ajoneuvon paljaaseen metalliin korkealaatuisella koskettimella.

Mihin Remote (REM) -johto kytketään?

Remote-johto kytketään vahvistimen 'REM'-liittimeen ja audiolähteen 'Remote'- tai 'Power Antenna' -lähtöön. Se mahdollistaa vahvistimen käynnistämisen ja sammuttamisen lähteen mukana.

Miten vahvistimen vahvistus (herkkyys) säädetään?

Käännä GAIN-potin minimiin (vastapäivään). Nosta lähteen äänenvoimakkuus 3/4 maksimista. Lisää GAINia hitaasti, kunnes kuulet vääristymää, ja vähennä sitten yksi askel. Tämä kohdistaa vahvistimen herkkyyden lähteen kanssa.

Mitä tehdä, jos suojaus-LED (Prot.) syttyy punaisena?

Suojaus-LED osoittaa vahvistimen ylikuumenemista. Sammuta järjestelmä ja anna vahvistimen jäähtyä. Varmista, että ilma pääsee kiertämään vapaasti vahvistinosan ympärillä.

Miten korkean tason tuloa (High Level Input) käytetään?

Jos lähteessäsi ei ole RCA-lähtöjä, käytä mukana tulevia sovittimia. Kytke lähteen kaiutinjohdot sovittimiin ja työnnä sovittimet vahvistimen 'High Level Input' -liittimeen.

Mihin EBC (External Bass Control) -säädin on tarkoitettu?

EBC-säädin, joka toimitetaan vahvistimen mukana, mahdollistaa subwooferin tason säätämisen ajoneuvon etuistuimilta. Kytke se vahvistimen EBC (EBC Remote) -porttiin.

Mitä kaapelikokoa käyttää virtalähteelle ja maalle?

MTX suosittelee 6 mm² 100% kuparikaapelia virtalähde- (+12V) ja maaliitännöille (GND). Maan tulee olla mahdollisimman lyhyt.

Voinko asentaa MTX RTT8P:n itse?

MTX suosittelee käyttämään ammattiasentajaa. Väärä asennus voi vahingoittaa tuotetta, kaiuttimia tai ajoneuvon sähköjärjestelmää. Jos teet sen itse, noudata tarkasti ohjeiden ohjeita.

Mikä on RTT8P:n maksimi- ja RMS-teho?

Maksimiteho on 420 W ja RMS-teho 140 W. Vahvistin on tyypiltään luokka-D mono.

Miten MTX RTT8P -kaiutin puhdistetaan?

Käytä kuivaa ja pehmeää liinaa kaiuttimen puhdistamiseen. Vältä liuottimia, hankaavia aineita tai kemiallisia puhdistusaineita, jotka voivat vahingoittaa pintaa.

KÄYTTÖOHJE RTT8P MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet :

• Vahvistimella varustettu refleksikotelo
- Subwoofer-elementti: 20cm (8")
• Vahvistimen maksimiteho: 420W
• Vahvistimen RMS -teho: 140W
- Linjatasoiset- sekä kaiutintasoiset sisääntulot
• Lisävarusteena EBC
- Mitat: 25,5x26x48cm

- Ohjauspaneeli – Kytkentäpaneeli :

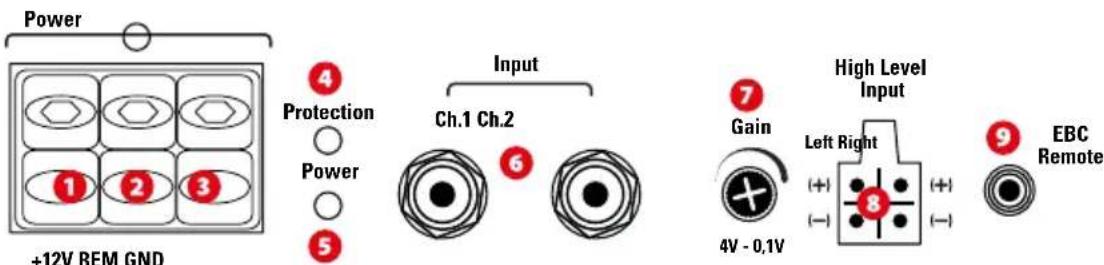

Power +12V REM GND 4 Protection Power 5 Input Ch.1 Ch.2 6 7 Gain 4V - 0,1V High Level Input Left Right 8 9 EBC Remote

(+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 6mm2 virtajohtimen MTX RTT8P subwooferin kanssa.

2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.

3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.

4 Suoja LED (Prot.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.

5 Virta LED (PWR.) : Kun vahvistin on päällä, merkkivalo palaa punaisena.

6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.

7 Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 4V välillä.

Gainin säätäminen

1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.

9 Kaukosäädinliitäntä (EBC): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTT8P asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentä-suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).
2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.
4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).
6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote"-johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).
7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.
9. Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.
10. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
