Tuotetyyppi	Vahvistettu bassokotelo (aktiivinen subwoofer)
Merkki	MTX Audio
Malli	RTF10P
Mitat (P x L x K)	48 x 34 x 13 cm
Kaiuttimen halkaisija	25 cm (10 tuumaa)
RMS-teho	200 W
Huipputeho	600 W
Vahvistintyyppi	D-luokka
Virtalähde	+12 V tasavirta (ajoneuvon akku)
Suositeltu sulake	Asennettava alle 20 cm päähän akusta
Suositeltu kaapelin poikkipinta-ala	10 mm² (100% kupari)
Audiotulot	Korkeataso (mukana sovittimet) ja matala (RCA)
Tulotaso	0,1 V - 4 V
Herkkyyssäätö (Gain)	Kyllä, potentiometri 0,1 V - 4 V
Kauko-ohjaus	EBC (External Bass Control) mukana
Lämpösuojaus	Punainen suojaus-LED
ToimintaLED	Punainen (Power)
Huolto ja puhdistus	Pyyhi kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita.
Turvallisuus	Irrota akku ennen asennusta. Käytä sulaketta lähellä akkua. Älä altista vedelle.
Varaosat	EBC-kaukosäädin mukana. Ota yhteyttä MTX-valtuutettuun asentajaan.
Korjattavuus	Anna ammattilaisen hoitaa. Laitteen avaaminen mitätöi takuun.

Usein kysytyt kysymykset - RTF10P MTX Audio

Kuinka RTF10P:n virtaliitäntä tehdään?

Liitä +12V-kaapeli suoraan akkuun sulakkeen kanssa alle 20 cm etäisyydelle. Liitä maa (GND) paljaaseen maadoituspisteeseen 10 mm² kaapelilla. Lopuksi kytke Rem.-liitäntä autoradion remote-lähtöön.

Minkä kaapelin poikkipinta-alan tulisi olla virtajohdolle?

MTX suosittelee 100% kuparikaapelia, poikkipinta-ala 10 mm² virtajohdolle (+12V) ja maalle (GND).

Kuinka herkkyystaso (Gain) säädetään?

Aseta Gain minimiin (kierretty vastapäivään). Nosta lähteen äänenvoimakkuus 3/4 enimmäistasosta. Lisää Gainia hitaasti, kunnes kuulet säröä, ja vähennä sitten yksi askel. Tämä säätö ei ole äänenvoimakkuus.

Mitä vahvistimen LEDit tarkoittavat?

LED Power (punainen) syttyy, kun vahvistin on päällä. LED Protection (punainen) syttyy ylikuumenemisen tai oikosulun sattuessa.

Voinko käyttää autoradion kaiutinlähtöjä RCA-lähtöjen sijaan?

Kyllä, RTF10P hyväksyy korkean tason tulot. Käytä mukana toimitettuja sovittimia kaiutinkaapelien liittämiseksi 'High Level Input' -liittimeen.

Kuinka EBC-kaukosäädin kytketään?

Liitä EBC-kaukosäädin vahvistimen omistettuun porttiin (EBC Remote Control). Voit tällöin säätää subwooferin tasoa etuistuimilta.

Mihin sulake asennetaan?

Aseta sulake ja sen pidike alle 20 cm päähän akun positiivisesta navasta. Tämä suojaa virtajohtoa oikosulun sattuessa.

Bassokotelo ei syty, mitä tehdä?

Tarkista sulake akun lähellä, remote-johdon (+12V) kytkentä ja maa. Varmista, että akku antaa 12V.

Mikä on RTF10P:n suurin kestoteho?

RMS-teho on 200 W ja huipputeho 600 W. Älä ylitä näitä arvoja kaiuttimen vahingoittumisen välttämiseksi.

Kuinka bassokoteloa hoidetaan?

Puhdista se kuivalla ja pehmeällä liinalla. Vältä kemikaaleja. Älä poraa tai avaa laitetta. Anna kaikki korjaukset ammattilaiselle.

KÄYTTÖOHJE RTF10P MTX Audio

Omistajan käsikirja - MTX RTF10P

• Aktiivinen subwoofer litteässä suljetussa kotelossa
• Subwoofer elementti : 25cm (10")
• Classe-D vahvistin
  • Vahvistimen maksimiteho : 600W
  • Vahvistimen RMS teho : 200W
  • Kaukosäädin
• Linjatasoiset- sekä kaiutintasoiset sisääntulot
  • Mitat : 34x48x13cm

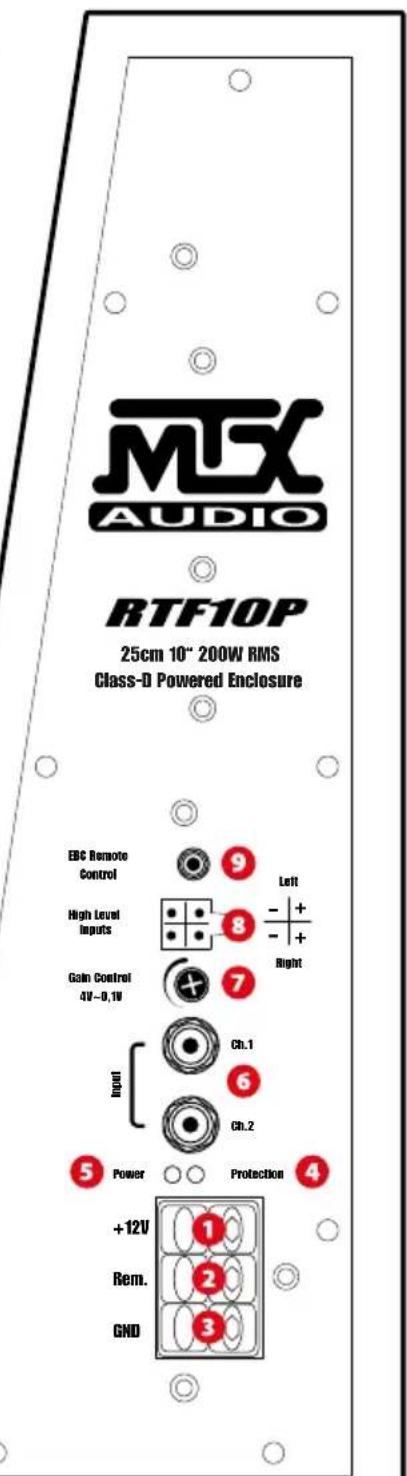

- Ohjauspaneeli – Kytkentäpaneeli :

(+12V) Virtaliitin (+12V): Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 10mm2 virtajohtimen MTX RTF10P subwooferin kanssa.
2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.
3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman Iyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.
4 Suoja LED (Protections) : Kun vahvistimen lämpõsuoja kytkeytyy, merkkivalo muuttuu punaiseksi.
5 Virta LED (Power) : Kun vahvistin on päällä, merkkivalo palaa punaisena.
6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.
7 Gainin tasonsäätö (Gain Control) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 4V välillä.

Gainin säätäminen

1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Inputs): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.

9 Kaukosäädinliitäntä (EBC Remote Control): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTF10P asennuksen valtuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentä- suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).
2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.
4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).
6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote"-johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).
7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.
9. Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.
10. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
