TRT8P - Kaiutin MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vahvistettu bassoputki (aktiivinen subwoofer)
Merkki	MTX Audio
Malli	TRT8P
Subwoofer	20 cm (8 tuumaa)
Vahvistin	Mono D-luokka
Maksimiteho	420 W
RMS-teho	140 W
Tulon herkkyys	0,1 V - 4 V
Äänitulot	RCA (matala taso) ja korkea taso (mukana sovittimet)
Etäsäätö	EBC (External Bass Control) sisältyy
Virtalähde	+12 V akku, suositeltu 6 mm² kaapeli
Maa	Kosketus paljaaseen metalliin, 6 mm² kaapeli
Suojaus	Lämpö (punainen LED)
Mitat (P x L x K)	25,5 x 26 x 48 cm
Asennus	Irrota akun maa ennen, käytä sulaketta alle 20 cm päässä akusta
Huolto ja puhdistus	Puhdista kuivalla liinalla, vältä kosteutta
Varaosat ja korjattavuus	Käyttöohje saatavilla PDF-muodossa, varaosat valmistajalta
Yleiset tiedot	Verkkosivusto: MTX Audio

Usein kysytyt kysymykset - TRT8P MTX Audio

Miten TRT8P-bassoputki kytketään akkuun?

Kytke virtakaapeli (+12V) suoraan akun plusnapaan 6 mm² kaapelilla. Asenna sulake alle 20 cm päähän akusta. Maa (GND) tulee liittää ajoneuvon paljaaseen metalliin saman tyyppisellä kaapelilla.

Kuinka säädän herkkyyttä (Gain)?

Käännä Gain-potentiometri minimiin. Aseta lähde 3/4 maksimivoluumista dynaamisella kappaleella. Lisää Gania, kunnes kuulet säröä, vähennä sitten hieman. Tämä kohdistaa putken herkkyyden lähteesi kanssa.

Voinko käyttää TRT8P:tä ilman RCA-lähtöjä?

Kyllä, käytä mukana toimitettuja korkean tason sovittimia. Kytke lähteesi kaiutinkaapelit sovittimiin ja työnnä ne High Level Input -liittimeen.

Mitä tehdä, jos suojauksen LED syttyy punaisena?

Punainen LED tarkoittaa lämpösuojausta (ylikuumeneminen). Anna vahvistimen jäähtyä. Tarkista, että ilma kiertää vapaasti putken ympärillä ja subwooferin impedanssi on oikea.

Kuinka käytän EBC-säädintä?

Kytke mukana toimitettu EBC-säädin putken takana olevaan EBC Port -porttiin. Se mahdollistaa subwooferin tason säätämisen etuistuimilta.

Mikä kaapelin poikkipinta on suositeltu virtalähteelle?

MTX suosittelee virtakaapelia ja maakaapelia 6 mm² massiivikuparia. Vältä virtakaapelin viemistä RCA-kaapeleiden tai auton sähköjärjestelmän lähelle.

Voinko asentaa TRT8P:n itse?

Kyllä, mutta MTX suosittelee käyttämään erikoistunutta asentajaa. Väärä kytkentä voi vahingoittaa tuotetta, kaiuttimia tai sähköjärjestelmää. Irrota akun maa ennen toimenpiteitä.

Mihin putki tulisi sijoittaa ajoneuvossa?

Valitse vakaa paikka, jossa on riittävästi ilmaa vahvistinosan ja subwooferin ympärillä jäähdytystä varten. Vältä kosteita alueita.

Kuinka kytken Remote-johtimen?

Kytke lähteesi Remote-johto (yleensä sininen) vahvistimen REM-liittimeen. Tämä johto löytyy lähteen takaa, usein merkittynä Remote tai Power Antenna.

Mistä löydän TRT8P:n täydellisen käyttöohjeen?

Täydellinen käyttöohje on ilmaiseksi saatavilla PDF-muodossa sivustolla notice-facile.com. Voit ladata sen tai pyytää käännöstä omalle kielellesi.

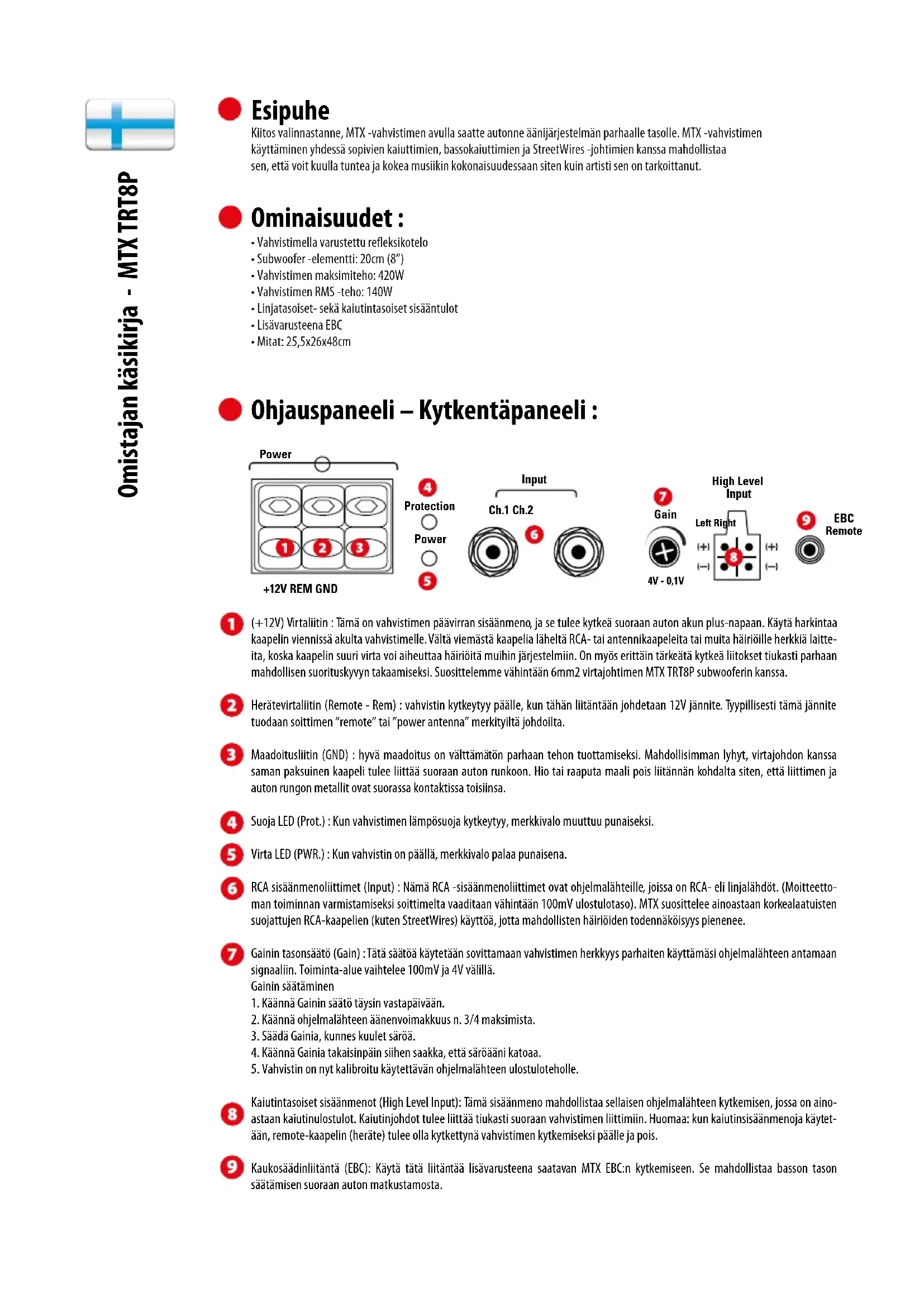

KÄYTTÖOHJE TRT8P MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne aanijarjestelmän parhaalle tasolle. MTX -vahvistimen kayttaminen yhddessopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, etta voit kuilla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet:

Vahvistimella varustettu refleksikotelo
- Subwoofer-elementti: 20cm (8")
Vahvistimen maksimiteho: 420W
Vahvistimen RMS -teho: 140W
- Linjatasoiset-seka kaiutintasoiset sisäantulot
Lisavarusteena EBC
-Mitat:25,5x26x48cm

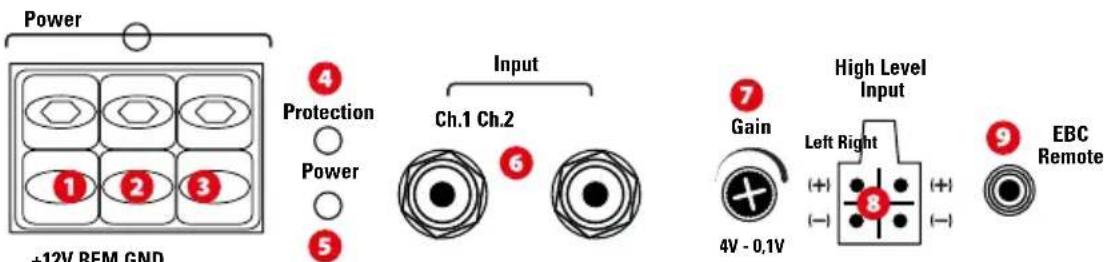

Ohjauspaneeli - Kytkentäpaneeli :

(+12V) Virtaliitin: Tāmā on vahvistimen pāāvirran sisiämneno, ja se tulee kytkea suoraan auton akun plus-napaan. Käytā harkintaa kaepelin viennissā akulta vahvistimelle. Välta viemastā kaepelia lāheltā RCA- tai antennikaapeleita tai muita häröille herkkiä laitteita, koska kaepelin suuri virta voi aiheuttaa häröitä muhin järjestelmi. On myos erittain tarkeata kytkea liitokset tiukasti parhaan mahdollisen suoritskyyn takaamiseksi. Suosittelemme vähintaan 6mm2 virtajohtimen MTX TRT8P subwooferin kanssa.
Herätevirtalitin (Remote - Rem) : vahvistin kytkeytyy pälle, kun tahan liiäntään johdetaan 12V jännite. Tyypillisesti tamä jännite tuodaan soittinen "remote" tai "power antenna" merkityilta johdoilta.
Maadoitusliitin (GND) : hyva maadoitus on valttamatön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittä suoraan auton runkoon. Hio tai rauputa maali bois liittannan kohdalta siten, etta liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.
Suoja LED (Prot.): Kun vahvistimen lamposuoja ktykeytyy, merkkivalo muuttuu punaiseksi.
Virta LED (PWR.): Kun vahvistin on paallä, merkkivalo palaa punaisena.
RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenolittimet ovat ohjelmalähteille, joissa on RCA- el linjalähd. (Moitteetto man toiminnan varmistamiseksi soitimelta vaaditaan vahintaan 100mV ulostulotaso). MTX suosittee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käytöä, jotta mahdollisten härviöden todennäöisyss pienenee.
Gainin tasonsaato (Gain):Tata saatoo kaytetaan sovittamaan vahvistimen herkkyys parhaiten kayttamasi ohjelmalähtean antamaan signaalin. Toiminta-alue vaihtee 100mV ja 4V vaillia.

Gainin saataminen

1. Kaannä Gainin saatö tasyn vastapäiväan.
2. Kännä ohjelmalähteen äanenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröa.
4. Kännä Gainia takaisinpain sihen saakka, etta säröäni katoa.
5. Vahvistin on nyt kalibroitu käytettävan ohjelmalähteen ulostuloteholle.

Kaiutasioiset sisänmenot (High Level Input): Tama sisänmeno mahdollstaa sellaisen ohjelmalähteen kytkemisen, jossa on aino-astaan kaiutinulostulot. Kaiutinjohdt oule liittaa tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisänmenoja käytetäan, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi pälle ja pois.

Kaukosaadinlittanta (EBC): Käytä tata liitantaa lisavarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason saätamisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittee, etta annat uuden MTX TRT8P asennuksen valtuutetun jalleenmyyjan tehtavaki. Mika tahansa poikkeama kytkenta-suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sahkjärestelmille. Tarkista viä kaikkkyktnenn atennen järestelmän pälle kytkemista.

1. Irota auton akun maadoituskaapeli (-johto).

2. Määrätte MTX -vahvistimen asennuspäkka. Huomioi, etta vahvistimen jähdytys elementtien ympärillä tulee ollarittävsti tlaa ilmanvirtaukselle. Merkitse vahvistimen kiinityspaikat japoraa tarvittavat reiatt vahvistimen kiinnittämiseksi. Ennen reiden poraamista, varmista, ettei auton sahköjtoja, jarru- tai polittoainelinjoja tms. ole asennuksen steena. Asenna MTX -vahvistime.si.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, etta lapivienniss on riittava sujaus, ette kaepelin eriste paae hankautumaan rikk pitkankaan ajan kulussa. Tuo kaepeli vahvistimelle ja kytke se vahvistimen pavirtaliittimeen (+) . Ala kutenkaan kytke toista pata viela akkuun. Huomautus: Varmista, etta sekia virta-, etta maadoituskaapelit ovat riittavpan paksuisia.

4. Kytke päävirtajohtoon sulake, enintäan 20cm paähän akusta. Tämä pientaeh Hokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, etta sulake on irrotetu, alaka laita sitä paikalleen ennen kuin kaikkki kytkennat on tehty ja tarkastetu.. Tämä jälkeen voit kytkea kaepelin kiinni akkuun.

5. Etsi hyva maadoituspaikka auton rungosta ja poista siita maali siten, etta kontaktipinnassa on paljas metalli. Kiinnita maadoitusli-tin tiukasti tahan kohtaan ja kaapelin toinen paa MTX vahvistimen maadoitusliitantään(GND).

6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikälo soittmessasi ei ole erillista "remote" -johtoa, voit tehdä kytkennän myös sahkoantennilitäntään (Power Antenna).

7. Signaalituloen kytkeminen vahvistimeen: On kaksi vailtoehtoa signaalituloen kytkemiseksi.

8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemista vastaaviin liitantoihin ohjelmalähteessä ja vahvistimessa.

9. Jos soittimessa ei ole RCA -ulostuljoa, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liiantöihin.

10. Tarkista kaikki edellä mainitut kytkentävaiehet, erityisesti johdotukset ja componenttien kytkennat. Mikäla kaikki kytkennat ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi saätäminen.

Huomautus: Varmista, etta Gainin saet o kannnetty miniin (vastapaien) ennen kuin aloitat saatamisen.
