Tuotetyyppi	Vahvistettu bassokotelo
Merkki	MTX Audio
Malli	RTP8x3
Kategoria	Äänikaiutin
Vahvistintyyppi	Luokan D monovahvistin
Subwooferien määrä	3
Subwooferin koko	8 tuumaa (20 cm) kukin
Maksimiteho	1080 W
RMS-teho	360 W
Mitat (L x K x S)	33 x 31 x 82 cm
Virtalähde	+12V akku, suora liitäntä
Suositeltu kaapelikoko	6 mm² kupari
Sulake vaaditaan	Kyllä, alle 20 cm akusta
Audiotulot	RCA (matalataso) ja kaiutin (korkea taso)
Kaukosäädin	Kyllä, EBC (External Bass Control) mukana
Vahvistuksen säätö	0,2 V - 6 V
LED-suojausilmaisin	Punainen (Prot.)
LED-käyttöilmaisin	Punainen (PWR.)
Asennus	Ajoneuvoon, vaatii erikoisasentajan
Huolto	Pidä ilmanvaihtoesteet poissa, vältä kosteutta
Turvallisuus	Irrota akku ennen asennusta, käytä sulaketta
Korjattavuus	Anna ammattilaiselle

Usein kysytyt kysymykset - RTP8x3 MTX Audio

Mikä on MTX RTP8x3:n RMS-teho?

RMS-teho on 360 W koko järjestelmälle, ja maksimiteho on 1080 W.

Miten RTP8x3:n virta kytketään?

Kytke virtakaapeli (+12V) suoraan ajoneuvon akkuun käyttäen 6 mm² kuparikaapelia. Älä vie kaapelia alle 15 cm etäisyydelle RCA-kaapeleista tai sähköjärjestelmästä. Asenna sulake alle 20 cm päähän akusta.

Mitä teen, jos suojausvalo (Prot.) syttyy?

Punainen Prot. -valo ilmaisee lämpösuojausta: vahvistin on ylikuumentunut. Anna sen jäähtyä ja tarkista, ettei ilmanvaihto ole tukossa. Jos ongelma jatkuu, ota yhteyttä asentajaan.

Miten herkkyystaso (Gain) säädetään?

Aseta vahvistus minimiin (vastapäivään). Nosta lähteen äänenvoimakkuus 3/4 enimmäistasosta. Lisää vahvistusta, kunnes kuulet säröä, ja vähennä sitten yhden pykälän. Tämä sovittaa vahvistimen herkkyyden lähteeseen.

Voinko käyttää korkean tason tuloa (High Level Input)?

Kyllä, jos lähteessä ei ole RCA-lähtöjä, käytä mukana tulevia sovittimia. Kytke lähteen kaiutinjohdot sovittimiin ja liitä ne sitten High Level Input -liittimeen.

Miten EBC (External Bass Control) -kauko-ohjain asennetaan?

Kytke mukana tuleva EBC-kauko-ohjain vahvistimen takana olevaan EBC Remote -porttiin. Sijoita se etuistuimille, jotta voit säätää subwooferin tasoa etäältä.

Mitkä ovat RTP8x3:n tarkat mitat?

Mitat ovat 33 cm leveys, 31 cm korkeus ja 82 cm syvyys.

Täytyykö minun asentaa sulake?

Kyllä, sulake ja sulakkeenpidin ovat pakollisia. Aseta ne alle 20 cm päähän akun positiivisesta navasta suojaamaan ajoneuvoa oikosulun varalta.

Millaisia RCA-kaapeleita suositellaan?

MTX suosittelee laadukkaita kierrettyjä RCA-kaapeleita (esim. StreetWires) häiriöiden välttämiseksi. Varmista, että tulotaso on välillä 0,2 V - 6 V.

Miten kauko-ohjaus (REM) kytketään?

Liitä sytytyksen ohjauskaapeli (usein sininen) lähteen Remote- tai Power Antenna -liittimestä vahvistimen Rem. -riviliittimeen. Tämä +12V-signaali sytyttää vahvistimen.

KÄYTTÖOHJE RTP8x3 MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet :

• Vahvistimella varustettu refleksikotelo
- Subwoofer-elementti: 3x20cm (3x8")
• Vahvistimen maksimiteho: 1080W
• Vahvistimen RMS -teho: 360W
- Linjatasoiset- sekä kaiutintasoiset sisääntulot
- Lisävarusteena EBC
- Mitat: 33x31x82cm

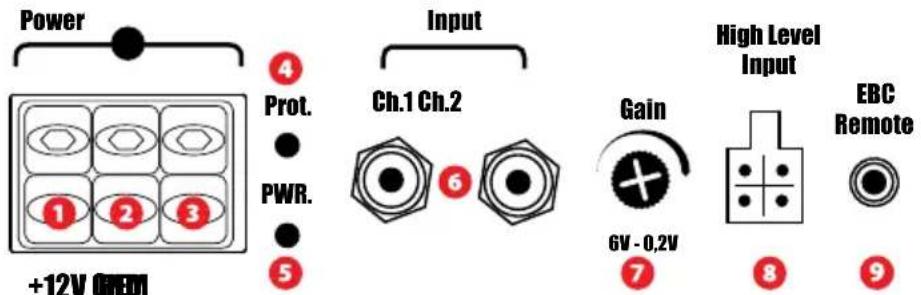

- Ohjauspaneeli – Kytkentäpaneeli :

Power +12V ON/OFFO 4 Prot. PWR. 5 Input Ch.1 Ch.2 6 Gain 6V - 0.2V 7 High Level Input 8 EBC Remote 9

(+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 6mm2 virtajohtimen MTX RTP8x3 subwooferin kanssa.

2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.

3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.

4 Suoja LED (Prot.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.

5 Virta LED (PWR.) : Kun vahvistin on päällä, merkkivalo palaa punaisena.

6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 200mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.

7 Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 200mV ja 6V välillä.

Gainin säätäminen

1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.

9 Kaukosäädinliitäntä (EBC): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTP8x3 asennuksen valtuutetun jälleenmyyyjän tehtäväksi. Mikä tahansa poikkeama kytkentä-suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).
2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.
4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaepelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).
6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote"-johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).
7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.
9. Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.
10. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
