Type de produit	Tube de grave amplifié (subwoofer actif)
Marque	MTX Audio
Modèle	TRT8P
Subwoofer	20 cm (8 pouces)
Amplificateur	Mono classe-D
Puissance maximale	420 W
Puissance RMS	140 W
Sensibilité d'entrée	0,1 V à 4 V
Entrées audio	RCA (bas niveau) et haut niveau (adaptateurs fournis)
Commande à distance	EBC (External Bass Control) incluse
Alimentation	+12 V batterie, câble 6 mm² recommandé
Masse	Contact sur tôle nue, câble 6 mm²
Protection	Thermique (LED rouge)
Dimensions (L x l x H)	25,5 x 26 x 48 cm
Installation	Déconnecter la masse de la batterie avant, utiliser un fusible à moins de 20 cm de la batterie
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Notice disponible en PDF, pièces de rechange auprès du fabricant
Informations générales	Site web : MTX Audio

FOIRE AUX QUESTIONS - TRT8P MTX Audio

Comment brancher le tube de grave TRT8P à la batterie ?

Connectez le câble d'alimentation (+12V) directement à la borne positive de la batterie avec un câble de 6 mm². Installez un fusible à moins de 20 cm de la batterie. La masse (GND) doit être reliée à la tôle nue du véhicule, avec le même type de câble.

Comment régler la sensibilité (Gain) ?

Tournez le potentiomètre Gain au minimum. Mettez la source au 3/4 du volume maximum avec une chanson dynamique. Augmentez le Gain jusqu'à entendre de la distorsion, puis réduisez légèrement. Cela aligne la sensibilité du tube avec votre source.

Puis-je utiliser le TRT8P sans sorties RCA ?

Oui, utilisez les adaptateurs haut niveau fournis. Branchez les câbles haut-parleur de votre source sur les adaptateurs, puis insérez-les dans le connecteur High Level Input.

Que faire si la LED de protection s'allume en rouge ?

La LED rouge indique une protection thermique (surchauffe). Laissez l'amplificateur refroidir. Vérifiez que l'air circule librement autour du tube et que l'impédance du subwoofer est correcte.

Comment utiliser la commande EBC ?

Branchez la commande EBC fournie sur le port EBC Port à l'arrière du tube. Elle vous permet de régler le niveau du subwoofer depuis les places avant.

Quelle section de câble est recommandée pour l'alimentation ?

MTX recommande un câble d'alimentation et de masse de 6 mm² en cuivre massif. Évitez de faire passer le câble d'alimentation près des câbles RCA ou du système électrique de la voiture.

Puis-je installer le TRT8P moi-même ?

Oui, mais MTX recommande de faire appel à un installateur spécialisé. Tout mauvais branchement peut endommager le produit, les haut-parleurs ou le système électrique. Déconnectez la masse de la batterie avant toute manipulation.

Où dois-je placer le tube dans le véhicule ?

Choisissez un emplacement stable avec suffisamment d'air autour de la section amplificateur et du subwoofer pour le refroidissement. Évitez les zones humides.

Comment brancher le fil Remote ?

Connectez le fil Remote (généralement bleu) de votre source au bornier marqué REM sur l'amplificateur. Ce fil se trouve à l'arrière de la source, souvent étiqueté Remote ou Power Antenna.

Où trouver la notice complète du TRT8P ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans votre langue.

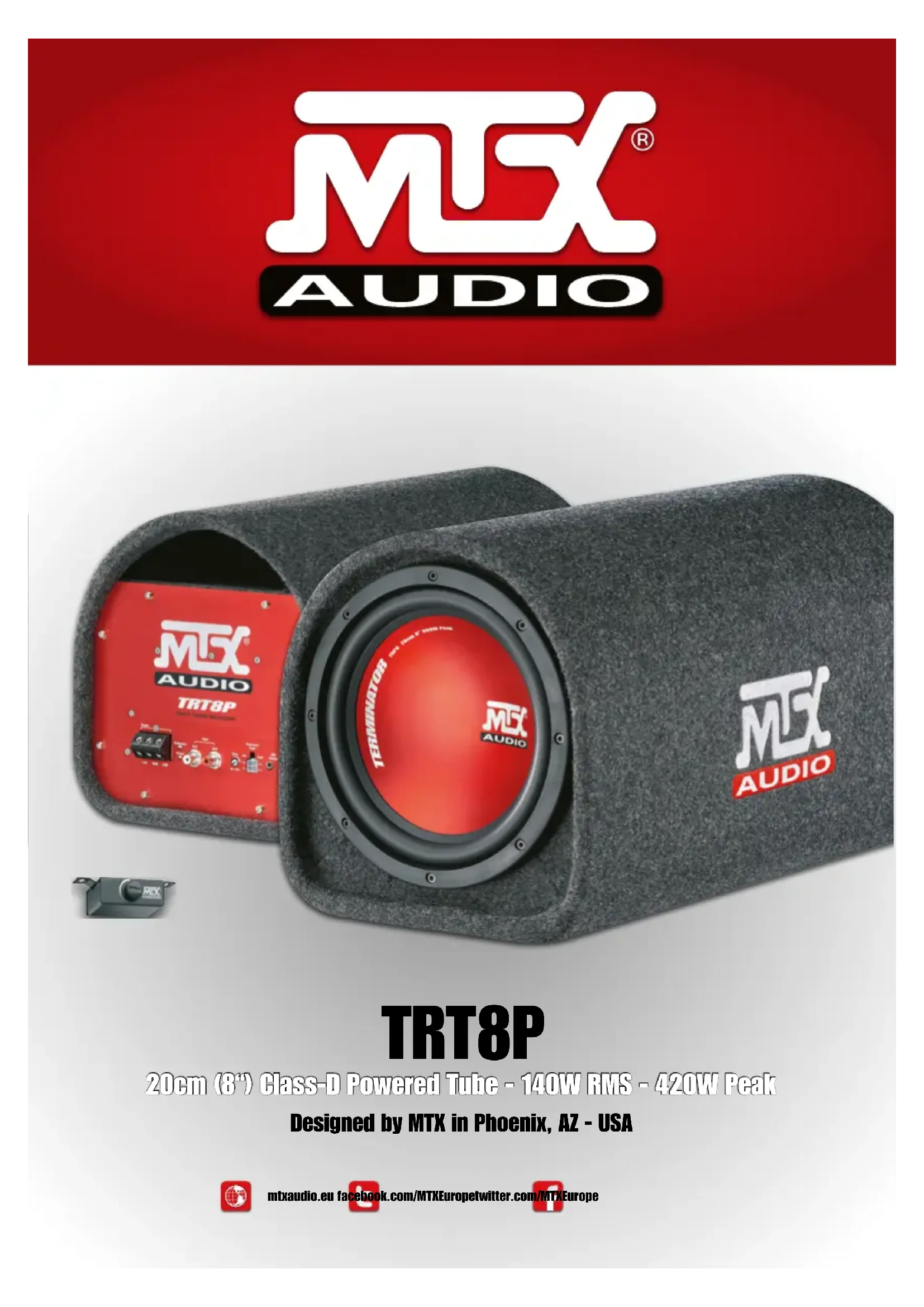

MODE D'EMPLOI TRT8P MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur haute performances de la série RFL. Une bonne installation combinée à des subwoofoers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener eveille vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

:

• Tube de grave amplifié
• Amplificateur mono classe-D
• Subwoofer: 20cm (8")
• Ampli puissance Max : 420W
• Ampli puissance RMS : 140W
  Commande EBC incluse
• Entres haut et bas niveau
• Dimensions: 25,5x26x48cm

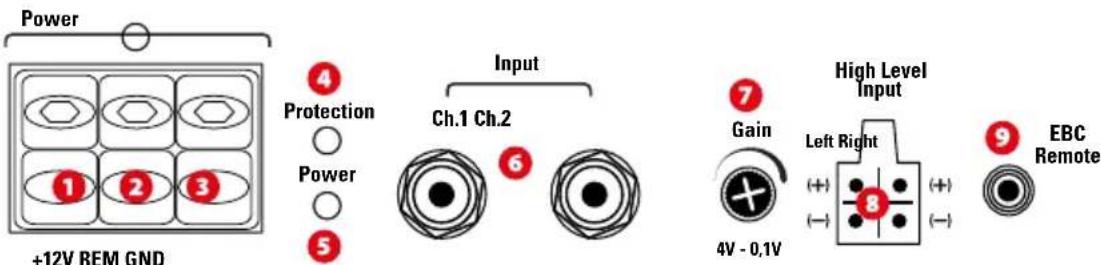

Connecteurs et réglages :

Connecteur d'alimentation (+12V): C'est l'alimentation de l'amplificateur. Ce bornier doit etre connecte directement a la borne +12V de la batterie. Pour eviter les parasites, il faut prender soin de ne pas faire passer le cable d'alimentation a moins de 15cm du systemé electrique de la voiture ou des cables RCA. MTX recommande l'utilisation de cable de 6mm2 100% en cuivre.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
Connecteur de masse (GND) - C'est le bonnier qui doit être relié à la masse de votre vehicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec unerosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable que pour l'alimentation (6mm2).
LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsqu'aplácificateur est en fonction.
Entres RCA (Input): Ces entrées RCA se connect à votre source si elle est équipee de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 4 Volts. MTX recomande d'utiliser des cables RCA "twistés" de qualite ( comme chez StreetWires par exemple) pour eliminer les problemes de parasite.
Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,1V à 4V. Cette commande n'est pas un volume ! Cela ne sert à rien de la dette à fond.
Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiometre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiometre "Gain" jusqu'a entendre de la distortion (son degradé)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Vote amplificateur est calibre avec la source

Entres haut-niveau (High Level Input): Voitre tube amplifie MTX accepte le signal provenant des cables haut-parleur de voire source (dans le cas ou voire source ne serait pas equipedee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".

Port EBC (External Bass Control - EBC Port): Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Installation et montage :

MTX you recommend de faire appel à un installerur spécialise pour le montage de votre MTX TRT8P. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche votre système audio.

1. Déconnectez la masse de la batterie du vehicule.
2. Determinize the placement of your MTX TRT8P. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marqu " + 12V" sur l'amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage a travers une tôle, il faut utiliser un caoutchouc de protection pour que le cable ne s'endomage pas. Attention a bien utiliser la section de cable recommende.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez maintainant connecter le cable d'alimentation +12V sur laborne positive (rouge) de la batterie.
5. Trouvez une très belle masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour l'alimentation. Branchedz la masse au connecteur marque"GND" sur I'amplificateur puis visser I'autre extrémité a la tôle du vehicule.
6. Connectez un cable de commande d'allumage (remote) et d'extinction de votre source au bornier marque "Rem." sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfais marqu "remote" ou "power antenna".
7. Connectez les cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors branchier les cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifie tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis place le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
