TRP8 - Enceinte audio MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de grave amplifié
Marque	MTX Audio
Modèle	TRP8
Catégorie	Enceinte audio
Dimensions (L x H x P)	33 x 31 x 31 cm
Poids	Environ 8 kg
Alimentation	12V DC (batterie véhicule)
Amplificateur	Classe D, mono
Haut-parleur	Subwoofer 8 pouces (20 cm)
Puissance maximale	360 W
Puissance RMS	120 W
Commande à distance	EBC (External Bass Control) incluse
Entrées audio	RCA (0,2-6 V) et haut-niveau (High Level Input)
Protection	LED rouge en cas de surchauffe
Section de câble recommandée	6 mm² cuivre
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Fusible à moins de 20 cm de la batterie ; déconnecter la masse avant installation
Pièces détachées et réparabilité	Contacter le service après-vente MTX
Informations générales	Conçu pour un usage automobile ; installation par un professionnel recommandée

FOIRE AUX QUESTIONS - TRP8 MTX Audio

Quelle est la puissance du MTX TRP8 ?

La puissance maximale est de 360 W et la puissance RMS de 120 W.

Comment connecter l'alimentation du TRP8 ?

Branchez le câble d'alimentation (+12V) directement à la borne positive de la batterie avec un câble de 6 mm². Le câble doit être éloigné d'au moins 15 cm du système électrique et des câbles RCA.

Comment régler le gain (GAIN) sur le TRP8 ?

Tournez le gain au minimum, montez le volume de la source aux 3/4, puis augmentez le gain jusqu'à entendre une distorsion, puis réduisez légèrement.

Que faire si la LED de protection (Prot.) s'allume en rouge ?

La LED rouge indique une protection thermique. Laissez refroidir l'amplificateur et vérifiez que la ventilation est suffisante.

Puis-je utiliser des sorties haut-parleur sans RCA ?

Oui, utilisez les adaptateurs High Level Input fournis. Branchez les câbles haut-parleur de votre source sur les adaptateurs, puis insérez-les dans le connecteur dédié.

Où installer le fusible ?

Installez un fusible et un porte-fusible à moins de 20 cm de la batterie pour protéger le véhicule en cas de court-circuit.

Comment utiliser la commande EBC ?

Connectez la commande EBC au port correspondant (EBC Port). Elle permet de régler le niveau du subwoofer depuis les places avant.

Quelles sont les dimensions du TRP8 ?

Les dimensions sont de 33 x 31 x 31 cm (L x H x P).

Puis-je installer le TRP8 moi-même ?

MTX recommande de faire appel à un installateur spécialisé. Une mauvaise installation peut endommager l'appareil ou le véhicule.

Comment brancher la masse (GND) ?

Connectez le câble de masse à un point de contact sur la tôle nue (décapée) du véhicule, le plus court possible, avec la même section que l'alimentation (6 mm²).

MODE D'EMPLOI TRP8 MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur haute performances de la série RFL. Une bonne installation combinée à des subwoofer MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tener eveille vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caracteristiques :

Caisson de grave amplifié
- Ampli mono classe-D
- Subwoofer: 20cm (8")
- Ampli puissance Max : 360W
- Ampli puissance RMS : 120W
Commande EBC incluse
- Entres haut et bas niveau
- Dimensions : 33x31x31cm

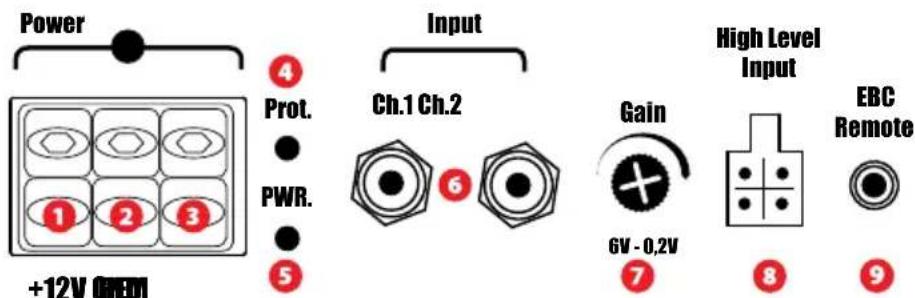

Connecteurs et réglages :

Connecteur d'alimentation (+12V): C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour évier les parasites, il faut prendre soin de ne pas faire passer le cable d'alimentation à moins de 15cm du système électrique de la voiture ou des cables RCA. MTX recommande l'utilisation de cable de 6mm2 100% en cuivre.
Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les cables de votre source avec l'inscription "Remote" ou "Power Antenna".
Connecteur de masse (GND) — C'est le bonnier qui doit être relié à la masse de votre vehicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de cable que pour l'alimentation (6mm2).
LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsqu'aplácophile est en fonction.
Entres RCA (Input): Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts. MTX recommate d'utiliser des cables RCA "twistés" de qualité ( comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,2 à 6V. Cette commande n'est pas un volume! Cela ne sert à rien de la dette à fond. Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiometre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiometre "Gain" jusqu'a entendre de la distortion (son degradé)
4. Diminuer le niveau d'une heures sur le potentiametre
5. Vote amplificateur est calibre avec la source

Entres haut-niveau (High Level Input): Voitre tube amplifie MTX accepte le signal provenant des cables haut-parleur de voire source (dans le cas ou voire source ne serait pas equipee de sorties RCA). Des adapteurs sont fournis a cet effet. Il suffit d'y brancher vos cables haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".

Port EBC (External Bass Control - EBC Port): Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer aussi aux places avant.

Installation et montage :

MTX you recommend de faire appel à un installeréur spécialisé pour le montage de votre MTX TRP8. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre vehicule. Veuillez à vérifier deux fois les branchements avant demettre en marche votre système audio.

1. Déconnectez la masse de la batterie du vehicule.
2. Deteinez l'emplacement de voite MTX TRP8. Pour un bon fonctionnement, il faut laisser de I'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un cable d'alimentation de la batterie jusqu'au connecteur marquee ^ 出 + 12 V " sur l'amplificateur. Ne pas connecter ce cable pour le moment. Lors du passage a travers une tole, il faut utiliser a caoutchouc de protection pour que le cable ne s'endomage pas. Attention a bien utiliser la section de cable recommende.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du vehicule. C'est une protection très importante pour vous et votre vehicule en cas d'accident ou de court-circuit. Vous pouvez restant aner connecter le cable d'alimentation +12V sur la borne positive (rouge) de la batterie.
5. Trouvez une très belle masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit etre decapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la meme section de cable que pour l'alimentation. Branchedz la masse au connecteur marque"GND" sur I'amplificateur puis visser I'autre extrémité a la tôle du vehicule.
6. Connectez un cable de commande d'allumage (remote) et d'extinction de votre source au bornier marque "Rem." sur l'amplificateur. Ce cable est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqu "remote" ou "power antenna".
7. Connectez les cables RCA de votre source aux borniers marqués "INPUT". Si vous source n'est pas équipée de cables RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors branchier les cables haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifie tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis place le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l' amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
