RTT8P - Enceinte audio MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte subwoofer amplifiée (tube de grave)
Marque	MTX Audio
Modèle	RTT8P
Type d'amplificateur	Classe-D mono
Puissance maximale	420 W
Puissance RMS	140 W
Diamètre du subwoofer	20 cm (8 pouces)
Dimensions (L x H x P)	25,5 x 26 x 48 cm
Alimentation	12 V CC (borne +12V, masse GND, télécommande REM)
Section de câble recommandée	6 mm² 100% cuivre
Entrées audio	RCA (0,1 V à 4 V) et haut niveau (High Level Input)
Réglage de sensibilité (Gain)	0,1 V à 4 V
Commande à distance	EBC (External Bass Control) incluse
Protection thermique	LED rouge (Prot.) s'allume en cas de surchauffe
Témoin d'allumage	LED rouge (PWR) allumée lorsque l'ampli est en fonction
Installation	Recommandée par un installateur spécialisé ; déconnecter la batterie avant
Refroidissement	Air libre devant la section amplificateur
Fusible externe	Obligatoire, à moins de 20 cm de la batterie
Nettoyage	Chiffon sec et doux ; éviter les produits chimiques
Pays d'origine	Non spécifié (estimation : États-Unis)

FOIRE AUX QUESTIONS - RTT8P MTX Audio

Comment brancher l'alimentation du MTX RTT8P ?

Connectez le câble d'alimentation (+12V) directement à la borne positive de la batterie via un fusible placé à moins de 20 cm de la batterie. Utilisez un câble de 6 mm² en cuivre. La masse (GND) doit être reliée à la tôle nue du véhicule avec un contact de haute qualité.

Où brancher le fil Remote (REM) ?

Le fil Remote se connecte à la borne 'REM' de l'amplificateur et à la sortie 'Remote' ou 'Power Antenna' de votre source audio. Il permet d'allumer et d'éteindre l'amplificateur avec la source.

Comment régler le gain (sensibilité) de l'amplificateur ?

Tournez le potentiomètre GAIN au minimum (sens antihoraire). Montez le volume de la source aux 3/4 du maximum. Augmentez doucement le GAIN jusqu'à entendre une distortion, puis réduisez d'un cran. Cela aligne la sensibilité de l'ampli avec celle de la source.

Que faire si la LED de protection (Prot.) s'allume en rouge ?

La LED de protection indique une surchauffe de l'amplificateur. Éteignez le système et laissez refroidir l'ampli. Assurez-vous que l'air circule librement autour de la section amplificateur.

Comment utiliser l'entrée haut niveau (High Level Input) ?

Si votre source n'a pas de sorties RCA, utilisez les adaptateurs fournis. Branchez les câbles haut-parleur de la source sur les adaptateurs, puis insérez les adaptateurs dans le connecteur 'High Level Input' de l'amplificateur.

À quoi sert la commande EBC (External Bass Control) ?

La commande EBC, fournie avec l'amplificateur, permet de régler le niveau du subwoofer depuis les places avant du véhicule. Branchez-la dans le port EBC (EBC Remote) de l'amplificateur.

Quelle section de câble utiliser pour l'alimentation et la masse ?

MTX recommande d'utiliser du câble de 6 mm² 100% cuivre pour les connexions d'alimentation (+12V) et de masse (GND). La masse doit être la plus courte possible.

Puis-je installer le MTX RTT8P moi-même ?

MTX recommande de faire appel à un installateur spécialisé. Une mauvaise installation peut endommager le produit, les haut-parleurs ou le système électrique du véhicule. Si vous le faites vous-même, suivez scrupuleusement les instructions de la notice.

Quelle est la puissance maximale et RMS du RTT8P ?

La puissance maximale est de 420 W et la puissance RMS de 140 W. L'amplificateur est de type classe-D mono.

Comment nettoyer l'enceinte MTX RTT8P ?

Utilisez un chiffon sec et doux pour dépoussiérer l'enceinte. Évitez les solvants, produits abrasifs ou nettoyants chimiques qui pourraient endommager la finition.

MODE D'EMPLOI RTT8P MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Tube de grave amplifié
• Amplificateur mono classe-D
• Subwoofer: 20cm (8")
  • Ampli puissance Max : 420W
  • Ampli puissance RMS : 140W
• Commande EBC incluse
• Entrées haut et bas niveau
• Dimensions: 25,5x26x48cm

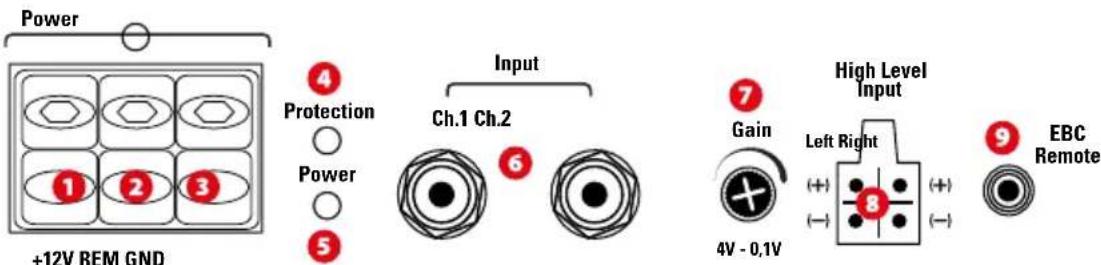

Connecteurs et réglages :

Power +12V REM GND 4 Protection Power 5 Input Ch.1 Ch.2 6 7 Gain 4V - 0,1V High Level Input Left Right 8 9 EBC Remote

Connecteur d'alimentation (+12V) : C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l'utilisation de câble de 6mm2 100% en cuivre.
2 Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".
3 Connecteur de masse (GND) — C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (6mm2).
4 LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
5 LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsque l'amplificateur est en fonction.
6 Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 4 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
7 Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,1V à 4V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond. Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplificateur est calibré avec la source

8 Entrées haut-niveau (High Level Input) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".
9 Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTT8P. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre MTX RTT8P. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+12V" sur l'amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.
4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation +12V sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.
6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "Rem." sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
7. Connectez les câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
