Type de produit	Caisson de graves plat clos amplifié
Marque	MTX Audio
Modèle	RTU8P
Catégorie	Caisson de basses
Subwoofer	20 cm (8 pouces)
Type d'amplificateur	Bloc mono Classe AB
Puissance crête	600 W
Puissance RMS	150 W
Filtre passe-bas	50 à 150 Hz (réglable)
Bass Boost	0 à +12 dB à 45 Hz
Phase	0° ou 180° (réglable)
Sensibilité d'entrée	0,1 à 4 V
Commande à distance	EBC (incluse) pour réglage du niveau
Entrées	RCA (bas niveau) et haut niveau (adaptateurs fournis)
Dimensions (L x l x h)	345 x 242 x 78 mm
Poids	5 kg
Alimentation	+12 V batterie véhicule (câble 10 mm² recommandé)
Fusible	15 A (à remplacer par un de même valeur)
LED de protection	Rouge (allumée en cas de protection thermique)
LED d'allumage	Rouge (allumée lorsque l'amplificateur est en fonction)
Nettoyage et entretien	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter la batterie avant toute installation. Utiliser un fusible adapté. Ne pas faire passer les câbles d'alimentation près des câbles audio.
Installation	Recommandée par un installateur spécialisé. Laisser de l'air pour le refroidissement.

FOIRE AUX QUESTIONS - RTU8P MTX Audio

Comment brancher le caisson RTU8P ?

Pour brancher le caisson, commencez par déconnecter la batterie. Connectez le câble d'alimentation (+12V) à la batterie via un fusible de 15A à moins de 20cm. Connectez la masse (GND) à un point de masse propre sur la carrosserie. Si vous utilisez les sorties RCA de votre source, branchez les câbles RCA aux entrées INPUT. Si votre source n'a pas de sorties RCA, utilisez les adaptateurs haut niveau fournis et branchez-les aux câbles haut-parleurs. Le remote (REM) est automatique si vous utilisez les entrées haut niveau ; sinon, connectez le fil remote de la source. Enfin, reconnectez la batterie et allumez le système.

Comment régler le gain (sensibilité) ?

Pour régler le gain, tournez le potentiomètre Gain au minimum (sens antihoraire). Mettez une chanson dynamique à un volume source aux 3/4 du maximum. Augmentez doucement le gain jusqu'à entendre de la distortion, puis réduisez légèrement. Le gain n'est pas un volume, il sert à aligner la sensibilité de l'amplificateur avec la source.

Que faire si la LED de protection (Protect) s'allume ?

Si la LED Protect s'allume en rouge, l'amplificateur est en protection thermique (trop chaud). Laissez refroidir le caisson. Vérifiez que l'air circule librement autour de l'amplificateur. Si le problème persiste, vérifiez les connexions d'enceintes et l'impédance.

Quel câble d'alimentation utiliser ?

Utilisez un câble de 10 mm² 100% cuivre pour l'alimentation (+12V) et la masse. Assurez-vous que le câble d'alimentation ne passe pas à moins de 15 cm des câbles audio ou du système électrique du véhicule pour éviter les parasites.

Comment utiliser les entrées haut niveau ?

Si votre source n'a pas de sorties RCA, utilisez les adaptateurs High Level Input fournis. Branchez les câbles haut-parleurs de votre source sur les adaptateurs, puis connectez les adaptateurs au connecteur "High Level Input" du caisson. Le remote est automatique dans ce mode.

Comment régler la phase ?

Le réglage de phase (Phase) offre deux positions : 0° ou 180°. Essayez les deux positions assis à l'avant du véhicule et gardez celle qui donne le plus de graves. Cela permet d'optimiser la cohérence entre le caisson et les haut-parleurs avant.

Comment utiliser la commande EBC ?

La commande EBC (External Bass Control) est une télécommande fournie avec le caisson. Branchez-la sur le port EBC. Elle vous permet de régler le niveau du subwoofer depuis les places avant, sans avoir à accéder au caisson.

Comment régler le filtre passe-bas ?

Le filtre passe-bas (LP X-over) est réglable de 50 Hz à 150 Hz. Tournez le potentiomètre pour choisir la fréquence de coupure. Un bon point de départ est à 12h (environ 100 Hz). Ajustez selon vos haut-parleurs avant pour une transition douce.

Quel type de fusible utiliser ?

Utilisez un fusible de type 15 A standard (à lame, ATO/ATC). Ne jamais utiliser un fusible de valeur supérieure, car cela pourrait endommager l'amplificateur. Remplacez-le toujours par un fusible neuf de même valeur.

Comment nettoyer le caisson ?

Pour nettoyer le caisson, utilisez un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Évitez de mouiller les connecteurs. Si nécessaire, vous pouvez dépoussiérer la grille du subwoofer avec un pinceau doux.

MODE D'EMPLOI RTU8P MTX Audio

Merci d'avoir fait confiance à MTX en achetant un caisson amplifié hautes performances RTU8P. Une bonne installation avec des haut-parleurs MTX combinés à votre caisson actif MTX RTU8P donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle de vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Caisson de grave plat clos amplifié
- Subwoofer: 20cm (8")
• Amplificateur bloc mono Classe-AB
- Puissance Peak : 600W
- Puissance RMS : 150W
• Filtre actif : variable 50\~150Hz
- Commande EBC incluse

• Entrées haut et bas niveau
• Remote automatique sur les entrées haut niveau
  • Sensibilité : 0,1\~4V
• Phase réglable : 0° ou 180°
  • Bass Boost : @45Hz variable 0 à +12dB
  • Dimensions : 345x242x78mm
• Poids : 5Kg

Connecteurs et réglages :

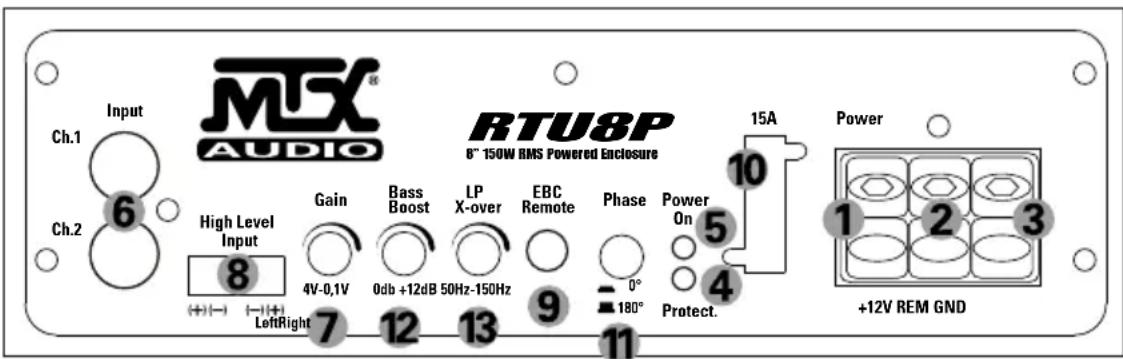

MTX® AUDIO RTU8P 8" 150W RMS Powered Enclosure Ch.1 Ch.2 6 High Level Input 8 Gain 4V-0,1V Bass Boost 0db +12dB 50Hz-150Hz LP X-over EBC Remote Phase 0° 180° Power On 5 4 Protect. 15A 10 1 2 3 +12V REM GND

Connecteur d'alimentation (+12V) : C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l'utilisation de câble de 10mm² 100% en cuivre.
2 Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna". Note : Si vous utilisez les entrées haut-niveau, le "Remote" est automatic. Vous n'avez pas besoin de connecter ce câble.
3 Connecteur de masse (GND) – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (10mm ^2 ).
4 LED de protection (Protect.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.
5 LED temoin d'allumage (Power On) : Ce LED est allumé en rouge lorsque l'amplificateur est en fonction.
6 Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 4 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
7 Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de l'amplificateur avec celle de votre source. Elle varie sur l'amplificateur de 0,1V à 4V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond.
Ajuster le niveau de sensibilité (Gain) :
1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

8 Entrées haut-niveau (High Level Input) : Votre caisson amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input". Note : Si vous utilisez les entrées haut-niveau, le "Remote" est automatic.

Port EBC (External Bass Control - EBC Remote) : Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Fusible 15A (15A) : Si le fusible fond, il faut le remplacer avec un fusible neuf de même valeur : 15A. il ne faut jamais utiliser un fusible plus puissant...

Réglage de phase (Phase) : deux positions sont disponibles (0° ou 180°). Il faut toujours essayer les deux puis il faut garder celle qui donne le plus de grave lorsqu'on est assis à l'avant.

Bass Boost (Bass Boost) : Ce potentiomètre permet d'égaliser le grave @45Hz de 0 à +12dB.

Filtre passe-bas (LP X-over) : Il serta à régler la coupure passe bas. La fréquence est ajustable de 50Hz à 150Hz. Un bon point de départ est à 12h.

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTU8P. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre MTX RTU8P. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+12V" sur l'amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.

4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation +12V sur la borne positive (rouge) de la batterie.

5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.

6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "Rem." sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".

7. Connectez les câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".

8. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
