Type de produit	Caisson de basses (subwoofer)
Marque	MTX Audio
Modèle	TX812
Diamètre nominal	30 cm (12 pouces)
Impédance	2 Ω
Puissance RMS	1800 W
Puissance crête	5400 W
Fréquence de résonance (Fs)	35 Hz
Sensibilité	90 dB (2,83 V/1 m)
Excursion linéaire (Xmax)	12,5 mm
Volume équivalent (Vas)	24,6 litres
Facteur de qualité total (Qts)	0,42
Profondeur de montage	Environ 20 cm
Poids	Environ 12 kg
Alimentation	Amplificateur externe (12 V voiture)
Fonctions principales	Reproduction des basses fréquences, utilisable en enceinte close ou bass-reflex
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon sec ; éviter l'humidité
Sécurité	Ne pas dépasser la puissance RMS nominale ; fixer solidement dans le véhicule
Pièces détachées et réparabilité	Le cône peut être remplacé par un professionnel ; pas de pièces détachées grand public
Informations générales	Conçu et fabriqué aux États-Unis (Phoenix, AZ) ; marque fondée en 1971

FOIRE AUX QUESTIONS - TX812 MTX Audio

Quelle puissance d'amplificateur recommandez-vous pour le TX812 ?

MTX recommande un amplificateur délivrant entre 900 et 1800 W RMS sous 2 Ω. Le modèle recommandé est le RT1000.1D.

Quels types d'enceintes puis-je construire avec ce subwoofer ?

Le TX812 peut être utilisé dans des enceintes closes (SQ), bass-reflex (SQL) ou à évent pour compétitions SPL. Les volumes et réglages sont donnés dans la notice.

Quel est le volume recommandé pour une enceinte close ?

Pour une enceinte close (SQ), le volume net recommandé est de 30 litres avec un amortissement de 50 %. La fréquence de coupure F3 est de 74 Hz.

Quel volume pour une enceinte bass-reflex orientée SQL ?

Pour une enceinte bass-reflex SQL, le volume net est de 54 litres avec un évent de 10 cm de diamètre et 25 cm de long. L'amortissement est de 15 %.

Puis-je utiliser ce subwoofer en compétition SPL ?

Oui, une configuration SPL est prévue avec un volume de 67 litres et un évent de 250 cm² de section sur 24 cm de long. Aucun amortissement n'est utilisé pour maximiser le niveau sonore.

Comment câbler le TX812 ?

Le subwoofer a une impédance de 2 Ω. Il peut être branché directement sur un amplificateur stable en 2 Ω. Pour une configuration double, voir les schémas de câblage dans la notice.

Quelle est la sensibilité du TX812 ?

La sensibilité est de 90 dB (2,83 V/1 m). C'est une valeur typique pour un subwoofer de cette puissance.

Le TX812 est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour une installation automobile. Il nécessite une alimentation 12 V et un amplificateur externe. Assurez-vous de bien le fixer pour éviter tout déplacement.

Quelle est la fréquence de résonance du TX812 ?

La fréquence de résonance (Fs) est de 35 Hz. Cela influence le choix du volume d'enceinte pour optimiser la réponse.

Où puis-je trouver la notice complète du TX812 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI TX812 MTX Audio

MT

AUDIO

mtxAudio.eu

twitter.com/MTXEurope

facebook.com/MTXEurope

TX812

5400W Peak, 1800W RMS 30cm (12") 2Ω Subwoofer

Designed by MTX in Phoenix, AZ - USA

TX812 Parameters :

(F) Paramètres, (E) Parameter, (D) Parameter, (I) Parametri, (P) Parametros, (NL) Parameters, (RUS)Πραρμετρβι, (RO) Parametrii, (FIN) Paramétrit, (PL) Parametry

-Fs:35Hz -Mms:288,8grams
- Re:2Ω - Cms:0,070 mm/N
· Z:2 · B1:18N / A
Qms:5,12 Sd:497,4cm2
Qes:0,46 Vd:0,622 liter
- Qts:0,42 - Xmax:12,5 mm
-Vas:24,6 liters -SPL 2,83V/1m:90,0 dB
- Prms : 1800 Watts

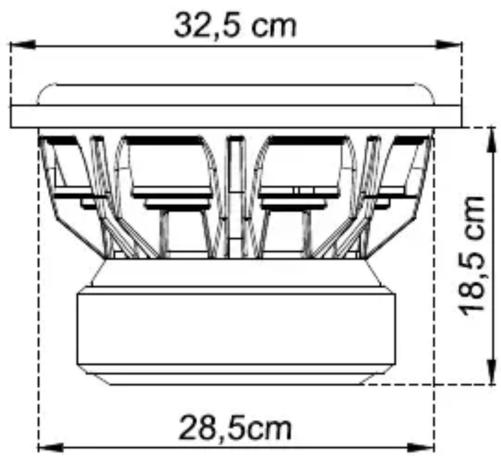

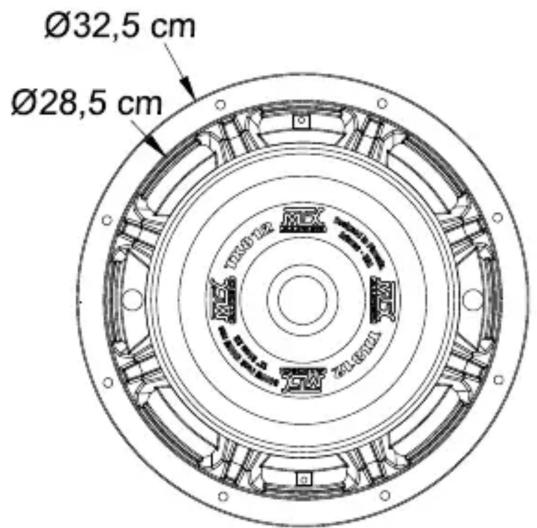

TX812 Dimensions :

(F) Dimensions, (E) Dimensiones, (D) Abmessungen, (I) Dimensioni, (P) Dimensoes, (NL) Afmetingen, (RUS) Pa3mepb,

(RO) Dimensiuni, (FIN) Mitat, (PL) Wymiary

- TX812 Recommended amp : RT1000.1D

TX812 Recommended amp power : 900- 1800W RMS

(F) Puisance ampli recommandee, (E) La Potencia nominal recomendada, (D) Empfohlene Verstärkerleistung,
(I) Potenza consigliata dell'amplificatore, (P) Potência de amplificação recomendada, (NL) Advies versterkervermogen,
(RUS) Pekomemdyemam Moohoctb ycnntenra, (RO) Puterea recomandata amplificatorului, (FIN) Suositeltava vahvistinteho,
(PL) Rekomendowana moc wzmacniacza

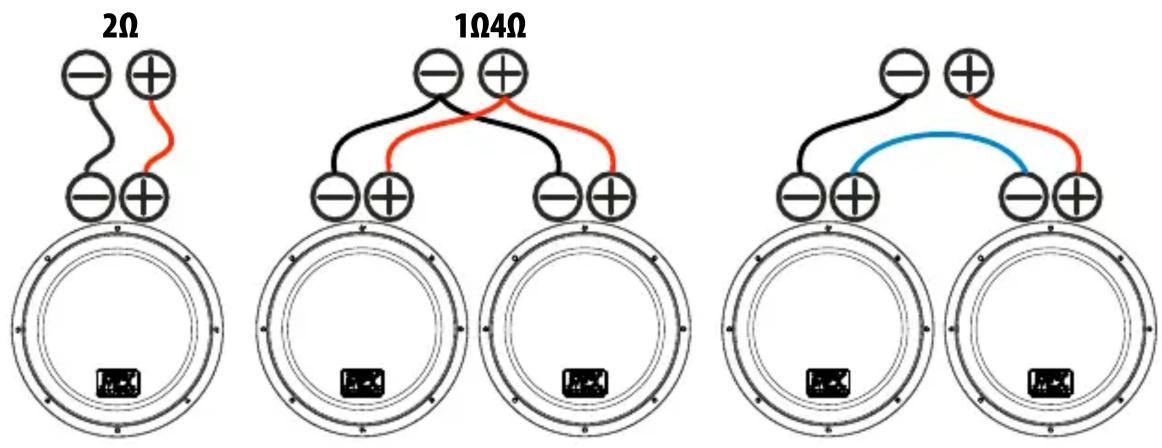

TX812 Wiring configurations :

(F) Exemples de câblage, (E) Configuración del cableado, (D) Verkabelung, (I) Configuración di collegamento,
(P) Configuração de cablagem, (NL) Aansluit möglichkheden, (RUS) Cxema nocknouenra, (RO) Configuratia firelor,
(FIN) Johdotuksen kokoonpano, (PL) Konfiguracja połaczenia

#1 Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualite sonore et linéarite, (E) Cajon Sellado, (D) Geschlossenes Gehäuse, (I) Cassa a sospensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpbttb kopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

30 liters

Specifications :

Total Volume : 30,0 liters

F3:74Hz

F10:25Hz

Qtc:0,5

Damping material : 50%

- #2 Vented enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehäuse, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHeh bKpnc, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

54 liters

Specifications :

Total Volume : 54 liters

F-3:33Hz

F10:26Hz

Fb:40Hz

Ripple : 3dB

Vent diameter:1x Aeroport 10cm

Vent length : 25cm

Damping material : 15%

#3 Vented enclosure : SPL, to win competitions !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehause, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHehnyk κορης, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

67 liters

Designed for SPL competition

Specifications :

Total Volume : 67 liters

Fb:55Hz

Ripple : 9dB

Slot port surface: 250cm^2

Vent length : 24cm

Damping material : none

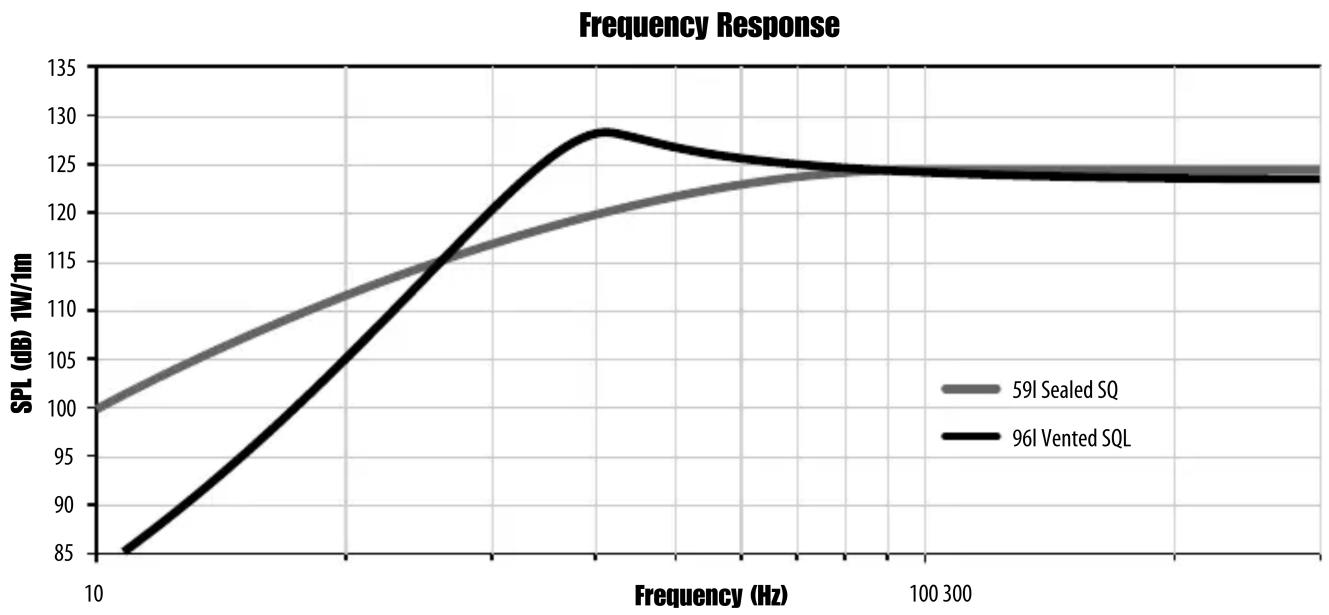

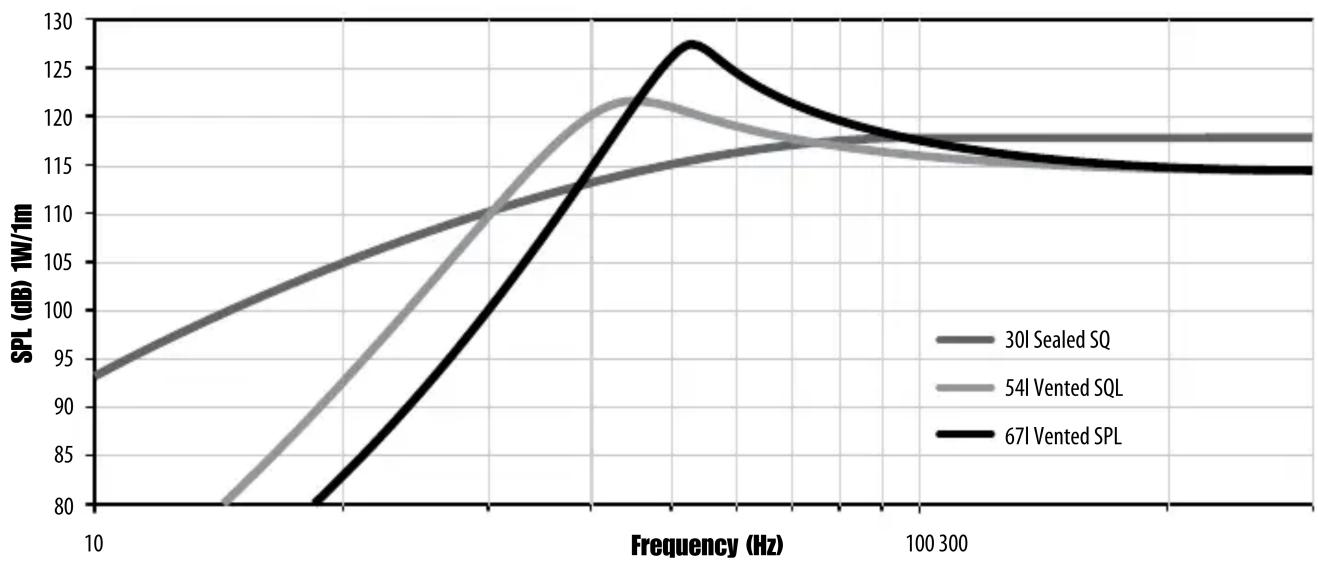

Frequency Response

#4 Dual Sealed Enclosure : SQ, to play clean and deep !

(F) Caisson clos pour qualite sonore et linearite, (E) Cajon Sellado, (D) Geschlossenes Gehause, (I) Cassa a suspensione pneumatica, (P) Caixa fechada, (NL) Gesloten behuizing, (RUS) 3akpbttb kopnyc, (RO) Incinta in compresie, (FIN) Suljettu kotelo, (PL) Obudowa zamknieta

59 liters

Specifications :

Total Volume : 59,0 liters

F3:74Hz

F10:24Hz

Qtc:0,50

Damping material : 50%

#5 Dual Vented Enclosure : SQL, to play loud !

(F) Caisson bass-reflex pour jouer fort et tenir ses voicins éveillés, (E) Cajón Reflex, (D) Bassreflexgehäuse, (I) Cassa con accordo reflex, (P) Caixa reflex, (NL) Gepoorte behuizing, (RUS) ΦaonHbεrpHehnyk κορης, (RO) Incinta bas reflex, (FIN) Refleksi kotelo, (PL) Obudowa otwarta

112 liters

Specifications :

Total Volume : 112 liters

F3:32Hz

F-10:24Hz

Fb:40Hz

Ripple : 3dB

Vent area: 250cm^2

Vent length : 30cm

Damping material : 15%

MiTek

Corporation

Designed and Engineered by MTX in Phoenix - AZ, USA.

© 2014 Mitek. All rights reserved. MTX is a registered trademark of Mitek.

Due to continual product development, all specifications are subject to change without notice.

Mitek-MTX 4545 East Baseline Rd. Phoenix, AZ 85042, USA

MTX is proud to be an American Audio Company since 1971.
