RTT12P - Subwoofer MTX Audio - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vahvistettu bassokotelo (bassoputki)
Merkki	MTX Audio
Malli	RTT12P
Kaiuttimen halkaisija	30 cm (12 tuumaa)
Vahvistin	Luokka D, monofoninen
Maksimiteho	660 W
RMS-teho	220 W
Mitat (L x S x K)	34,5 x 35 x 54,5 cm
Paino	Noin 15 kg
Virtalähde	12 V DC (ajoneuvon akku)
Suositeltu sulake	Asennettava alle 30 cm päähän akusta (kaapelin poikkipinta 6 mm²)
Audiotulot	RCA-tulot (0,1V-4V) ja korkeatasoinen tulo (mukana sovittimet)
Säätimet	Vahvistus (herkkyys), mukana EBC-kaukosäädin (subwooferin tason säätö)
LED-merkkivalot	Virta (punainen) ja suojaus (punainen)
Suojaus	Lämpösuojaus (punainen LED)
Kotelon materiaali	Komposiittiputki (ei määritelty, todennäköisesti vahvistettu muovi)
Asennus	Asennus ajoneuvoon, vaatii jäähdytystilaa vahvistimen ja subwooferin edessä
Huolto ja puhdistus	Puhdista kuivalla liinalla, vältä kosteutta ja hankaavia aineita
Varaosat / korjattavuus	Ota yhteyttä valtuutettuun asentajaan tai MTX:n asiakaspalveluun varaosien osalta

Usein kysytyt kysymykset - RTT12P MTX Audio

Kuinka liittää RTT12P:n virtalähde?

Liitä +12V-liitin suoraan akun plusnapaan 6 mm²:n kaapelilla. GND-liitin on liitettävä hyvään maahan (paljas metalli) samalla kaapelilla. Asenna sulake alle 30 cm päähän akusta.

Mihin kytken Remote-johdon?

Kytke autoradion Remote-johto (usein sininen) vahvistimen REM-napaan. Tämä +12V-signaali kytkee vahvistimen päälle ja pois automaattisesti.

Kuinka säätää vahvistusta (herkkyys)?

Aseta vahvistus minimiin (vastapäivään). Nosta lähteen äänenvoimakkuus 3/4:ään. Lisää vahvistusta hitaasti, kunnes kuulet säröä, ja vähennä sitten yksi askel. Vahvistus ei ole äänenvoimakkuus, älä aseta sitä maksimiin.

Autoradiossani ei ole RCA-lähtöjä, mitä tehdä?

Käytä mukana toimitettuja High Level Input -sovittimia. Kytke lähteen kaiutinjohdot sovittimiin ja työnnä ne vahvistimen High Level Input -liittimeen.

Mitä punainen suojausvalo tarkoittaa?

Prot.-LED palaa punaisena, kun vahvistin on lämpösuojauksessa (ylikuumeneminen). Anna laitteen jäähtyä ja tarkista ilmanvaihto.

Mitkä ovat RTT12P:n mitat?

Mitat ovat: leveys 34,5 cm, syvyys 35 cm ja korkeus 54,5 cm. Varmista, että asennukselle on riittävästi tilaa.

Mihin sijoittaa bassokotelo ajoneuvossa?

Sijoita RTT12P tavaratilaan tai vapaaseen paikkaan. Jätä ilmaa vahvistinosan ympärille ja subwooferin eteen jäähdytystä ja hyvää äänentoistoa varten.

Millaista sulaketta käyttää?

Asenna tehoon sopiva sulake (ei määritelty ohjeessa, tyypillisesti 30-40A) sulakepitimeen alle 30 cm päähän akusta. Käytä 6 mm²:n kuparista virtakaapelia.

Kuinka puhdistaa bassokotelo?

Käytä pehmeää ja kuivaa liinaa kotelon pölyjen pyyhkimiseen. Vältä kemikaaleja, vettä ja hankaavia puhdistusaineita, jotka voivat vahingoittaa pintaa.

Mistä löydän varaosia tai saan laitteen korjattua?

Ota yhteyttä MTX:n erikoistuneeseen asentajaan tai MTX:n asiakaspalveluun. Ohje suosittelee kääntymään ammattilaisen puoleen kaikissa korjauksissa.

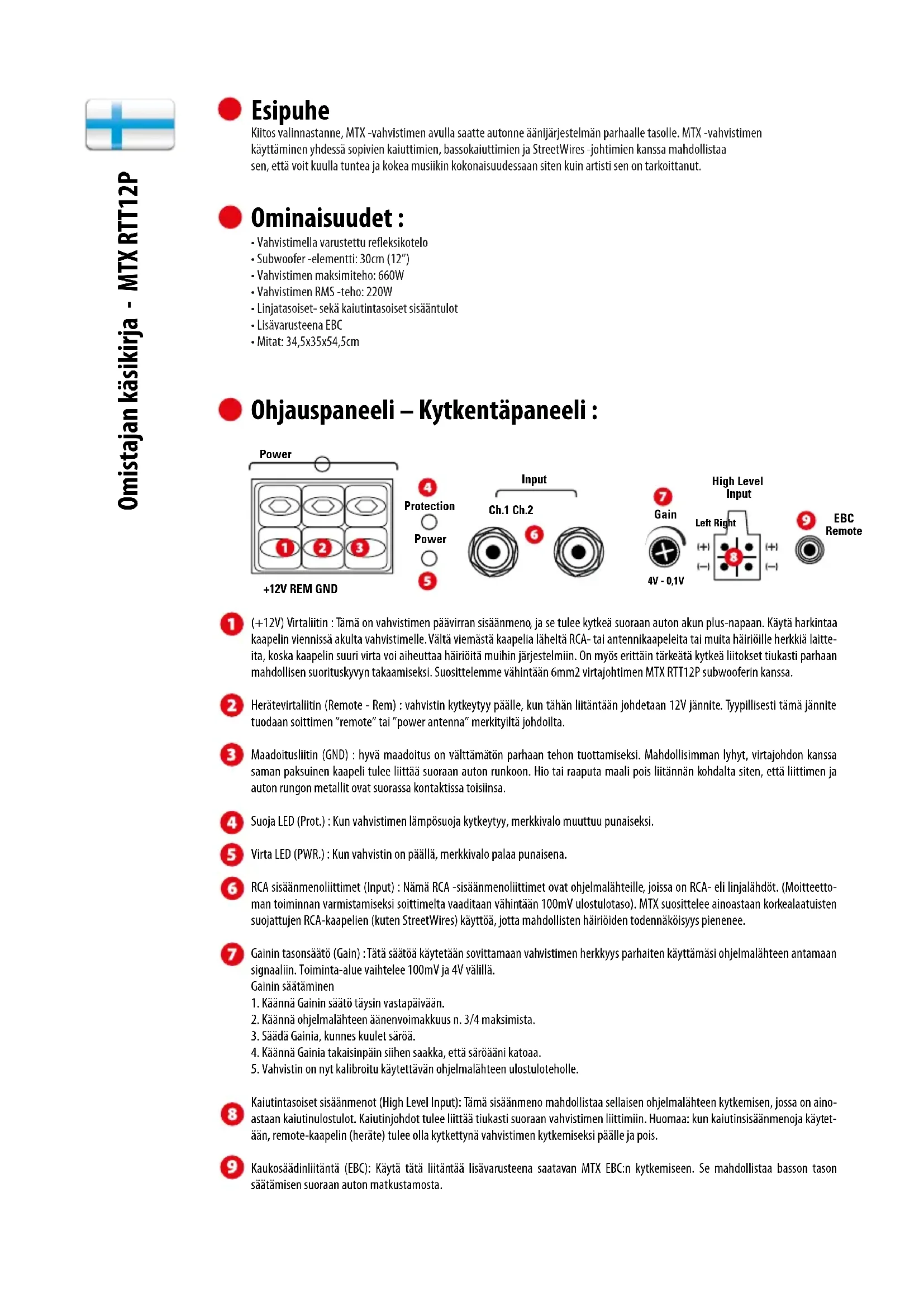

KÄYTTÖOHJE RTT12P MTX Audio

Kiitos valinnastanne, MTX -vahvistimen avulla saatte autonne äänijärjestelmän parhaalle tasolle. MTX -vahvistimen käyttäminen yhdessä sopivien kaiuttimien, bassokaiuttimien ja StreetWires -johtimien kanssa mahdollistaa sen, että voit kuulla tuntea ja kokea musiikin kokonaisuudessaan siten kuin artisti sen on tarkoittanut.

Ominaisuudet :

• Vahvistimella varustettu refleksikotelo
- Subwoofer-elementti: 30cm (12")
• Vahvistimen maksimiteho: 660W
• Vahvistimen RMS -teho: 220W
- Linjatasoiset- sekä kaiutintasoiset sisääntulot
• Lisävarusteena EBC
- Mitat: 34,5x35x54,5cm

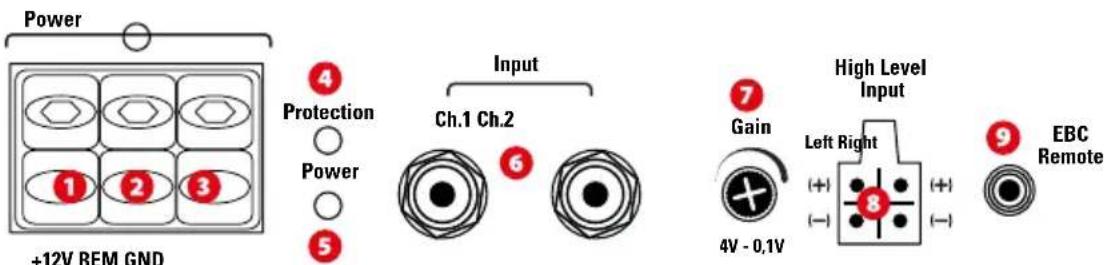

- Ohjauspaneeli – Kytkentäpaneeli :

Power +12V REM GND 4 Protection Power 5 Input Ch.1 Ch.2 6 7 Gain 4V - 0,1V High Level Input Left Right 8 9 EBC Remote

(+12V) Virtaliitin : Tämä on vahvistimen päävirran sisäänmeno, ja se tulee kytkeä suoraan auton akun plus-napaan. Käytä harkintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muita häiriöille herkkä laitteita, koska kaapelin suuri virta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 6mm2 virtajohtimen MTX RTT12P subwooferin kanssa.

2 Herätevirtaliitin (Remote - Rem) : vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jännite tuodaan soittimen "remote" tai "power antenna" merkityiltä johdoilta.

3 Maadoitusliitin (GND) : hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kanssa saman paksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että liittimen ja auton rungon metallit ovat suorassa kontaktissa toisiinsa.

4 Suoja LED (Prot.) : Kun vahvistimen lämpösuoja kytkeytyy, merkkivalo muuttuu punaiseksi.

5 Virta LED (PWR.) : Kun vahvistin on päällä, merkkivalo palaa punaisena.

6 RCA sisäänmenoliittimet (Input) : Nämä RCA -sisäänmenoliittimet ovat ohjelmalähteille, joissa on RCA- eli linjalähdöt. (Moitteettoman toiminnan varmistamiseksi soittimelta vaaditaan vähintään 100mV ulostulotaso). MTX suosittelee ainoastaan korkealaatuisten suojattujen RCA-kaapelien (kuten StreetWires) käyttöä, jotta mahdollisten häiriöiden todennäköisyys pienenee.

7 Gainin tasonsäätö (Gain) : Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaiten käyttämäsi ohjelmalähteen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 4V välillä.

Gainin säätäminen

1. Käännä Gainin säätö täysin vastapäivään.
2. Käännä ohjelmalähteen äänenvoimakkuus n. 3/4 maksimista.
3. Säädä Gainia, kunnes kuulet säröä.
4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa.
5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle.

8 Kaiutintasoiset sisäänmenot (High Level Input): Tämä sisäänmeno mahdollistaa sellaisen ohjelmalähteen kytkemisen, jossa on ainoastaan kaiutinulostulot. Kaiutinjohdot tulee liittää tiukasti suoraan vahvistimen liittimiin. Huomaa: kun kaiutinsisäänmenoja käytetään, remote-kaapelin (heräte) tulee olla kytkettynä vahvistimen kytkemiseksi päälle ja pois.

9 Kaukosäädinliitäntä (EBC): Käytä tätä liitäntää lisävarusteena saatavan MTX EBC:n kytkemiseen. Se mahdollistaa basson tason säätämisen suoraan auton matkustamosta.

Kytkeminen ja asennus :

MTX suosittelee, että annat uuden MTX RTT12P asennuksen valtuutetun jälleenmyyyjän tehtäväksi. Mikä tahansa poikkeama kytkentä- suosituksista saattaa aiheuttaa vakavaa vahinkoa vahvistimelle, kaiuttimille ja/ tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjestelmän päälle kytkemistä.

1. Irrota auton akun maadoituskaapeli (- johto).
2. Määritä MTX -vahvistimen asennuspaikka. Huomioi, että vahvistimen jäähdytyselementtien ympärillä tulee ollariittävästi tilaa ilmanvirtaukselle. Merkitse vahvistimen kiinnityspaikat japoraa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX -vahvistimesi.
3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennissä on riittävä suojaus, ettei kaapelin eriste pääse hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapeli vahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+). Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riittävän paksuisia.
4. Kytke päävirtajohtoon sulake, enintään 30cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja autollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irrotettu, äläkä laita sitä paikalleen ennen kuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kytkeä kaapelin kiinni akkuun.
5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä maadoitusliitin tiukasti tähän kohtaan ja kaepelin toinen pää MTX vahvistimen maadoitusliitäntään(GND).
6. Kytke herätevirtajohto soittimelta MTX -vahvistimen Remote -liittimeen. Mikäli soittimessasi ei ole erillistä "remote"-johtoa, voit tehdä kytkennän myös sähköantennilitäntään (Power Antenna).
7. Signaalitulojen kytkeminen vahvistimeen: On kaksi vaihtoehtoa signaalitulojen kytkemiseksi.
8. Parhaan suorituskyvyn saavuttamiseksi, suosittelemme korkealaatuisten RCA -kaapeleiden kytkemistä vastaaviin liitäntöihin ohjelmalähteessä ja vahvistimessa.
9. Jos soittimessa ei ole RCA -ulostuloja, kytke oikean vahvuiset kaiutinjohdot vahvistimen High-Level-liitäntöihin.
10. Tarkista kaikki edellä mainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kytkennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake paikalleen ja aloita subwooferisi säätäminen.

Huomautus: Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennen kuin aloitat säätämisen.
