RTT12P - Caisson de basses MTX Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié (tube de grave)
Marque	MTX Audio
Modèle	RTT12P
Diamètre du haut-parleur	30 cm (12 pouces)
Amplificateur	Classe D, monophonique
Puissance max	660 W
Puissance RMS	220 W
Dimensions (L x P x H)	34,5 x 35 x 54,5 cm
Poids	Environ 15 kg
Alimentation	12 V CC (batterie véhicule)
Fusible recommandé	À installer à moins de 30 cm de la batterie (section câble 6 mm²)
Entrées audio	Entrées RCA (0,1V-4V) et entrée haut-niveau (adaptateurs fournis)
Commandes	Gain (sensibilité), télécommande EBC incluse (réglage niveau subwoofer)
Indicateurs LED	Alimentation (rouge) et protection (rouge)
Protection	Protection thermique (LED rouge)
Matériau du boîtier	Tube en matière composite (non spécifié, probable plastique renforcé)
Installation	Montage dans le véhicule, nécessite un espace de refroidissement devant l'ampli et le subwoofer
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité et les produits abrasifs
Pièces détachées / réparabilité	Contacter un installateur agréé ou le service client MTX pour les pièces de rechange

FOIRE AUX QUESTIONS - RTT12P MTX Audio

Comment connecter l'alimentation du RTT12P ?

Reliez le connecteur +12V directement à la borne positive de la batterie avec un câble de section 6 mm². Le connecteur GND doit être relié à une masse de qualité (tôle nue) avec le même câble. Installez un fusible à moins de 30 cm de la batterie.

Où brancher le fil Remote ?

Connectez le fil Remote (souvent bleu) de votre autoradio à la borne REM de l'amplificateur. Ce signal +12V allume et éteint l'ampli automatiquement.

Comment régler le Gain (sensibilité) ?

Mettez le gain au minimum (sens horaire inverse). Montez le volume de la source aux 3/4. Augmentez lentement le gain jusqu'à entendre une distortion, puis réduisez d'un cran. Le gain n'est pas un volume, ne pas le mettre au maximum.

Mon autoradio n'a pas de sorties RCA, que faire ?

Utilisez les adaptateurs High Level Input fournis. Branchez les câbles haut-parleurs de la source sur les adaptateurs, puis insérez ceux-ci dans le connecteur High Level Input de l'amplificateur.

Que signifie le voyant rouge Protection ?

La LED Prot. s'allume en rouge lorsque l'amplificateur est en protection thermique (surchauffe). Laissez refroidir l'appareil et vérifiez la ventilation.

Quelles sont les dimensions du RTT12P ?

Les dimensions sont : 34,5 cm de largeur, 35 cm de profondeur et 54,5 cm de hauteur. Assurez-vous de disposer de suffisamment d'espace pour l'installation.

Où placer le caisson dans le véhicule ?

Placez le RTT12P dans le coffre ou un endroit dégagé. Laissez de l'air autour de la section amplificateur et devant le subwoofer pour le refroidissement et une bonne reproduction sonore.

Quel type de fusible utiliser ?

Installez un fusible adapté à la puissance (non spécifié dans la notice, typiquement 30-40A) dans un porte-fusible à moins de 30 cm de la batterie. Utilisez du câble d'alimentation en cuivre de 6 mm².

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez les produits chimiques, l'eau et les nettoyants abrasifs qui pourraient endommager la finition.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez un installateur spécialisé MTX ou le service client MTX. La notice recommande de faire appel à un professionnel pour toute réparation.

MODE D'EMPLOI RTT12P MTX Audio

Merci d'avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à vos amis et de renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Tube de grave amplifié
• Amplificateur mono classe-D
• Subwoofer: 30cm (12")
  • Ampli puissance Max : 660W
  • Ampli puissance RMS : 220W
• Commande EBC incluse
• Entrées haut et bas niveau
• Dimensions: 34,5x35x54,5cm

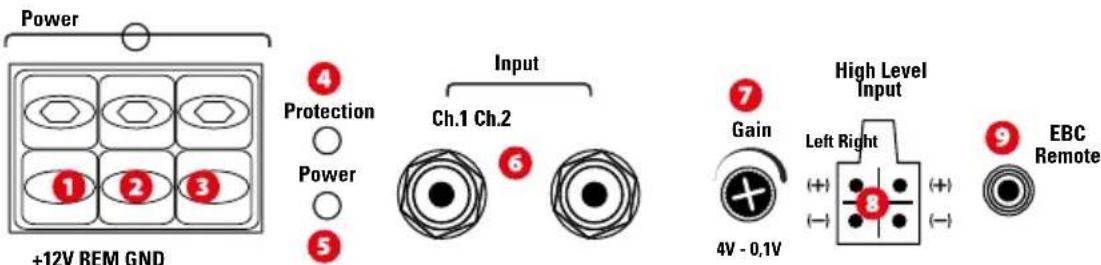

Connecteurs et réglages :

Power +12V REM GND 4 Protection Power 5 Input Ch.1 Ch.2 6 7 Gain 4V - 0,1V High Level Input Left Right 8 9 EBC Remote

1 Connecteur d'alimentation (+12V) : C'est l'alimentation de l'amplificateur. Ce bornier doit être connecté directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande l'utilisation de câble de 6mm2 100% en cuivre.

2 Connecteur "Remote" (REM) : C'est la commande d'allumage et d'extinction de l'amplificateur. Pour allumer l'ampli, il faut appliquer un +12V sur cette borne. La commande "Remote" se trouve dans les câbles de votre source avec l'inscription "Remote" ou "Power Antenna".

3 Connecteur de masse (GND) — C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de câble que pour l'alimentation (6mm2).

4 LED de protection (Prot.) : Lorsque l'amplificateur est en protection thermique (trop chaud) ce LED s'allume en rouge.

5 LED temoin d'allumage (PWR.) : Ce LED est allumé en rouge lorsque l'amplificateur est en fonction.

6 Entrées RCA (Input) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maximum est de 4 Volts. MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

7 Niveau de sensibilité (GAIN) — Ce réglage permet d'aligner la sensibilité de votre tube amplifié avec celle de votre source. Elle varie sur l'amplificateur de 0,1V à 4V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre à fond. Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)
2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi
3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)
4. Diminuer le niveau d'une heure sur le potentiomètre
5. Votre amplificateur est calibré avec la source

8 Entrées haut-niveau (High Level Input) : Votre tube amplifié MTX accepte le signal provenant des câbles haut-parleur de votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet effet. Il suffit d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "High Level Input".

9 Port EBC (External Bass Control - EBC Port) : Ce port permet la connexion de la commande déportée EBC livrée de série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Installation et montage :

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre MTX RTT12P. Tout mauvais branchement peut gravement endommager ce produit, vos haut-parleurs ou encore le système électrique de votre véhicule. Veuillez à vérifier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.
2. Déterminez l'emplacement de votre MTX RTT12P. Pour un bon fonctionnement, il faut laisser de l'air devant la section amplificateur (pour son refroidissement) et devant le subwoofer.
3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué "+12V" sur l'amplificateur. Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.
4. Il faut installer un fusible et un porte fusible à moins de 30cm de la batterie du véhicule. C'est une protection très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation +12V sur la borne positive (rouge) de la batterie.
5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplificateur). Le point de contact doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué "GND" sur l'amplificateur puis visser l'autre extrémité à la tôle du véhicule.
6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué "Rem." sur l'amplificateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué "remote" ou "power antenna".
7. Connectez les câbles RCA de votre source aux borniers marqués "INPUT". Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis (High Level Input). Il faut alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le bornier "High Level Input".
8. Vérifiez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : pour commencer les réglages, la sensibilité "GAIN" sur l'amplificateur doit être en position minimum, donc à fond dans le sens contraire des aiguilles d'une montre.
