MANUAL DE UTILIZADOR RT602 MTX Audio

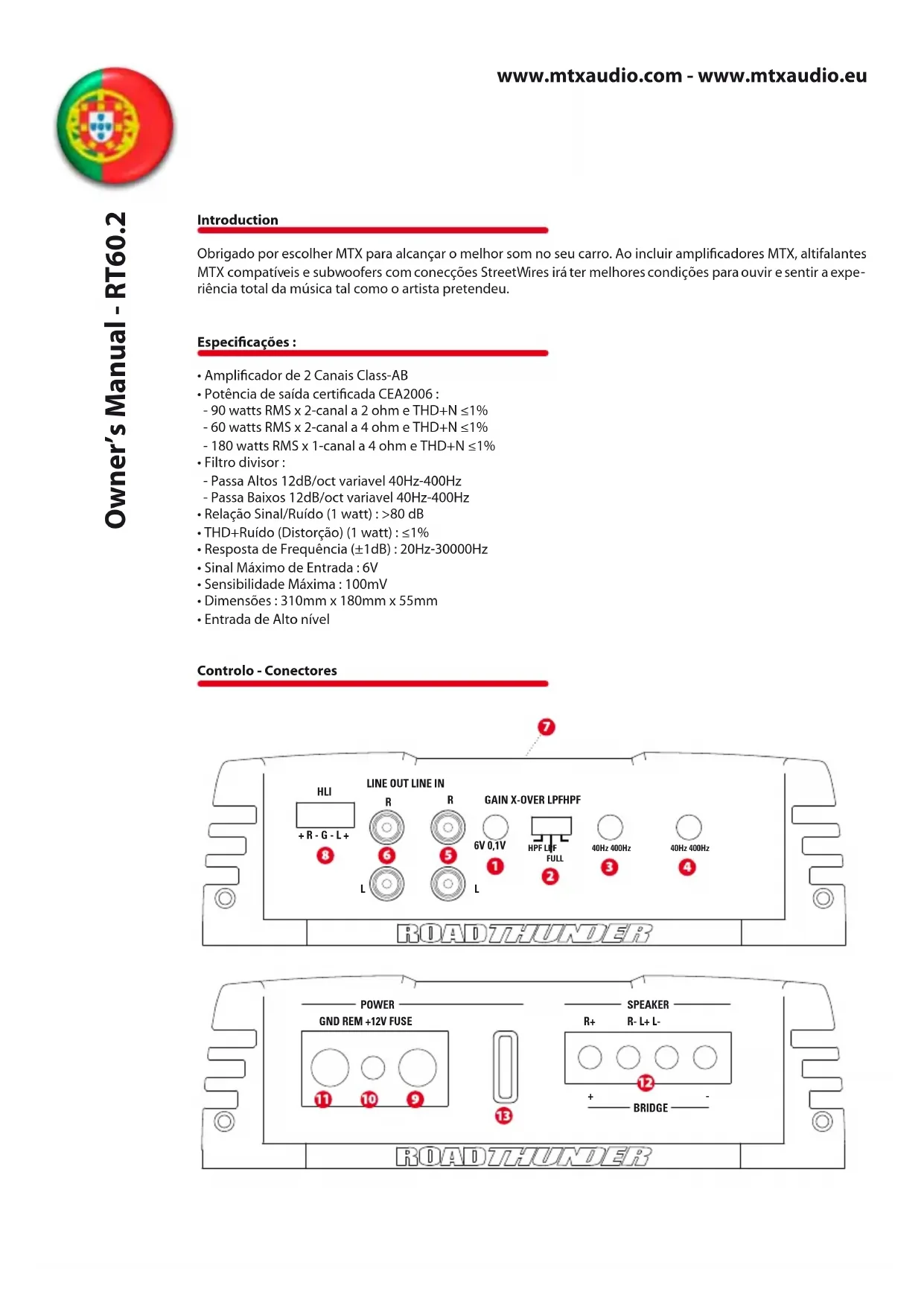

6V 0,1V 40Hz 400Hz FULL HPF LPF 40Hz 400Hz www.mtxaudio.com - www.mtxaudio.eu Introduction Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplicadores MTX, altifalantes MTX compatíveis e subwoofers com conecções StreetWires irá ter melhores condições para ouvir e sentir a expe- riência total da música tal como o artista pretendeu. Especificações :

• Relação Sinal/Ruído (1 watt) : >80 dB

• THD+Ruído (Distorção) (1 watt) : ≤1%

• Resposta de Frequência (±1dB) : 20Hz-30000Hz

• Dimensões : 310mm x 180mm x 55mm

• Entrada de Alto nível Controlo - Conectores Owner’s Manual - RT60.2Painel de Controlo Controlo de ganho (GAIN) : Este controlo é usado para adaptar a sensibilidade de entrada do amplicador à unidade fonte que está a usar. A gama de operação varia entre 100mV e 6V. Ajustando o ganho :

1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)

2. Suba o controlo de volume da fonte até cerca de 3⁄4 do máximo.

3. Ajuste para cima o controlo de ganho do amplicador até que ocorra distorção audível.

4. Ajuste para baixo o controlo de ganho do amplicador até que a distorção audível desapareça.

5. O amplicador está agora calibrado para a saída da unidade fonte.

Comutador de X-Over, Passa baixos, Passa altos (X-OVER) : Na posição “LPF”, o divisor activo passa baixos (LP) está ligado. Na posição “HPF”, o divisor activo passa altos (HP) está ligado. Na posição“FULL” , o divisor activo (x-over) está desligado. Controlo de frequência do divisor passa altos (HPF) : Use para seleccionar a frequência desejada de corte do ltro passa altos. A frequência é ajustável entre 40Hz e 400Hz. Controlo de frequência do divisor passa baixos (LPF) : Use para seleccionar a frequência desejada de corte do ltro passa baixos. A frequência é ajustável entre 40Hz e 400Hz. Entradas RCA (LOW INPUT) : Estas entradas RCA são usadas com fontes que têm saídas de linha (RCA). O nível minimo de sinal é de 100mV. MTX recomenda o uso de cabos de sinal de alta qualidade de par entrançado (tal como StreetWires) para reduzir a possibilidade de ruído radiado entrar no sistema. Saídas RCA (LINE OUT) : Estas saídas RCA servem para conectar múltiplos amplicadores, quando um só cabo RCA vem da unidade fonte (daisy chaining). LED Power On/Protecção : O LED acende encarnado quando o amplicador está ligado. Se o amp estiver em curto circuito ou em protecção térmica, o LED cará a piscar. Entradas de nível de altifalante - alto nível (HLI) : Esta entrada permitirá que o amplicador opere com as saídas de altifalante de unidades fonte. Os os de altifalante da unidade fonte devem ser conectados à cablagem for- necida com o amplicador. Nota : Quando as entradas de alto nível(altifalante) forem usadas, um o de remote deve ser usado para ligar/desliagr o amplicador. (+12V) Terminal de Alimentação : Esta é a entrada de potência no amplicador e deve se ligada directamente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente uindo por este cabo pode induzir ruído para dentro do seu sistema. É tam- bém muito importante ter uma conecção de qualidade para a máxima performance. Recomendamos o uso de cabo de 10mm2 como MTX RT60.2. Terminal remoto (REM) : O amplicador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um o da unidade fonte marcado “remote” ou “electric antenna”. Terminal de massa (GND) : Uma boa ligação de massa é precisa para a boa operação do seu amplicador. Um cabo curto do mesmo calibre do cabo de alimentaçãodeve ser usado para conectar o terminal de massa direc- tamente ao chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde zer a ligação de massa. Terminais de altifalante (SPEAKER) : Conecte os altifalantes a estes terminais. Observe a polaridade dos altiu- falantes atavés do sistema. Fase errada pode resultar em perda da resposta de graves e/ou pobre qualidade de som em geral. Modo em ponte : quando pontear o a*, use o terminal positivo direito e o terminal negativo esquerdo sòmente. Aviso : não coloque em modo ponte com impedância inferior a 4 ohm. Fusível (FUSE) : Se um fusível queimar, substitua com um do mesmo valor. Nunca use um valor maior !www.mtxaudio.com - www.mtxaudio.eu Owner’s Manual - RT60.2 Instalação & Montagem A MTX recomenda que proceda à instalação do seu novo amplicador RoadTHUNDER através de um agente autorizado MTX. Qualquer desvio das especicações de instalação recomendadas pode causar prejuízo grave ao amplicador, altifalantes e/ou sistema eléctrico do veículo. Por favor verique muito bem as conecções antes de ligar o sistema.

1. Desconecte o terminal negativo da bateria do veículo.

2. Determine o local de montagem do seu amp MTX. Deve haver suciente uxo de ar pelo dissipador, para

assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certique-se que todos os os e cabos do veículo, asim como tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX.

3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia

de chapas. Passe pelo interior do veículo até ao terminal +12V do amp. Por agora, deixe o cabo desconectado da bateria. Nota : Certique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto

diminui efectivamente o risco de graves problemas. Até que todas as conecções estejam completas e vericadas, o quebra circuitos deve estar em O ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto

de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX.

6. Conecte um o Remote desde a sua unidade fonte até ao terminal do amplicador MTX. Se a sua fonte não

tiver um o remote dedicado, pode usar o o de antena motorizada.

7. Conectando os cabos de sinal ao amplicador: Há duas formas de fornecer sinal ao seu amp MTX.

• Pra obter máxima qualidade, sugerimos que connecte um cabo RCA de alta qualidade entre as corresponden- tes saídas da unidade fonte e as entradas do amplicador.

• Se a unidade fonte não tiver saídas RCA, use os terminais de alto nível do amplicador, empregando cabo de altifalante de calibre adequado.

8. Conecte os altifalantes aos terminais de altifalante (alto nível) do seu amp MTX . Para potência máxima, em

modo ponte, pode atacar uma carga com minimo de 4 ohm.

9. Faça uma vericação dupla a todos os passos anteriores, em particular as conecções de cabalagem. Se tudo

estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusíveis e inicie o ajuste do amplicador. Nota: Certique-se que o controlo de ganho do amplicador está mesmo no mínimo(contra ponteiros do reló- gio) antes de iniciar o processo de ajustes.Resolução de problemas Problema Causa Solução Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal Sem +12V na conecção de alimentação Ligue +12V ao terminal Conecção de massa insuciente Verique a conecção de massa Fusível de alimentação queimado Substitua fusível LED de alimentação on, Volume on, unidade fonte o Aumente o volume na unidade fonte sem saída Verique conecções de altifalantes Faça as conecções de altifalantes Controlo de ganho do amplicador em o Aumente o ganho Unidade de processamento de sinal em o Aplique alimentação no processador de sinal Altifalantes queimados Substitua altifalantes Saída distorcida Volume da unidade fonte demasiado alto Baixe o volume da unidade fonte Ganho do amplicador demasiado alto Baixe o ganho do amplicador Balanço invertido Altifalantes ligados com L + R trocado Ligue altifalantes com a orientação cor- recta Entradas RCA invertidas Inverta as entradas RCA Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta Não usando woofers MTX Adquira woofers MTX Queimando fusíveis Niveis de saída excessivos Baixe o volume Amplicador com defeito Entregue em assistênciaSPEAKER BRIDGE
