RT602 - Autoradio MTX Audio - Kostenlose Bedienungsanleitung

Produkttyp	Verstärker 2-Kanal Klasse-AB
Marke	MTX Audio
Modell	RT602
Kategorie	Autoradio / Verstärker
Abmessungen (L × B × H)	310 mm × 180 mm × 55 mm
Gewicht	ca. 2 kg
Stromversorgung	12 V DC (Fahrzeugbatterie)
Ausgangsleistung (CEA2006)	2 × 90 W RMS @ 2 Ohm, 2 × 60 W RMS @ 4 Ohm, 1 × 180 W RMS gebrückt @ 4 Ohm
Frequenzgang	20 Hz - 30 kHz (±1 dB)
Signal-Rausch-Verhältnis	>80 dB (1 Watt)
Verzerrung (THD+N)	≤1%
Aktiver Filter	Hochpass (HPF) und Tiefpass (LPF) 12 dB/Okt, einstellbar von 40 Hz bis 400 Hz
Empfindlichkeit RCA-Eingang	100 mV bis 6 V
Eingänge	RCA-Niederpegel, Hochpegel (HLI mit mitgelieferten Adaptern)
Line-Ausgang	Line out zum Verketten eines weiteren Verstärkers
Minimale Impedanz	2 Ohm stereo, 4 Ohm gebrückt
Schutz	Thermisch und Kurzschluss (blinkende LED)
Sicherungen	Intern, durch Sicherung gleichen Werts ersetzen
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Verbindungen regelmäßig prüfen und festziehen.
Sicherheit	Vor Installation Batterie abklemmen. Sicherung nahe der Batterie verwenden. Impedanzen einhalten.
Ersatzteile und Reparierbarkeit	Ersatzsicherungen. Hochpegeladapter enthalten. Reparaturen einem Fachinstallateur überlassen.
Allgemeine Informationen	Hochleistungsverstärker für Auto-Audiosysteme. Marke: MTX Audio, Modell RT602.

Häufig gestellte Fragen - RT602 MTX Audio

Wie viel Leistung hat der Verstärker MTX Audio RT602?

Die nach CEA2006 zertifizierte Leistung beträgt 2 × 90 Watt RMS an 2 Ohm, 2 × 60 Watt RMS an 4 Ohm und 1 × 180 Watt RMS in gebrückter Betrieb an 4 Ohm.

Wie stelle ich die Verstärkung des Verstärkers ein?

Drehen Sie den Gain-Regler zunächst auf Minimum. Erhöhen Sie die Lautstärke der Quelle auf 3/4 des Maximums, erhöhen Sie dann die Verstärkung, bis Verzerrungen hörbar sind. Reduzieren Sie die Verstärkung leicht, bis die Verzerrungen verschwinden.

Wie verwende ich die HPF- und LPF-Filter?

Der Filtersschalter ermöglicht die Wahl zwischen HPF (Hochpass), LPF (Tiefpass) oder FULL (kein Filter). Die Grenzfrequenzen sind von 40 bis 400 Hz einstellbar mit einer Flankensteilheit von 12 dB/Oktave.

Kann ich Lautsprecher direkt ohne RCA-Ausgänge anschließen?

Ja, verwenden Sie die mitgelieferten Hochpegeladapter. Schließen Sie die Lautsprecherkabel der Quelle an die Adapter an und stecken Sie die Adapter in den HLI-Anschluss des Verstärkers.

Was tun, wenn die Schutz-LED blinkt?

Eine blinkende LED zeigt einen Überhitzungsschutz oder einen Kurzschluss an. Schalten Sie den Verstärker aus, überprüfen Sie die Verbindungen und die Impedanz der Lautsprecher, und schalten Sie ihn nach dem Abkühlen wieder ein.

Welchen Querschnitt des Stromkabels verwenden?

MTX empfiehlt ein Kabel mit 10 mm² für Stromversorgung und Masse. Das Stromkabel muss direkt mit einer Sicherung in weniger als 20 cm Entfernung von der Pluspol an die Batterie angeschlossen werden.

Wie schließe ich den Verstärker im gebrückten Modus an?

Verwenden Sie die Klemmen + des rechten Kanals und - des linken Kanals (markiert mit + und L-). Die minimale Impedanz im gebrückten Betrieb beträgt 4 Ohm. Unterschreiten Sie diese nicht.

Warum ist der Klang verzerrt?

Mögliche Ursachen: Lautstärke der Quelle zu hoch, Verstärkung zu hoch, oder Lautsprecher gegenphasig. Reduzieren Sie die Lautstärke, verringern Sie die Verstärkung und überprüfen Sie die Polarität der Lautsprecher.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes Tuch, um Staub abzuwischen. Vermeiden Sie Feuchtigkeit und Chemikalien. Überprüfen Sie regelmäßig die Verbindungen.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie sie durch eine Sicherung des gleichen Werts. Wenn das Problem weiterhin besteht, überprüfen Sie die Stromkabel und die Polarität. Wenn der Verstärker defekt ist, geben Sie ihn einem Fachmann.

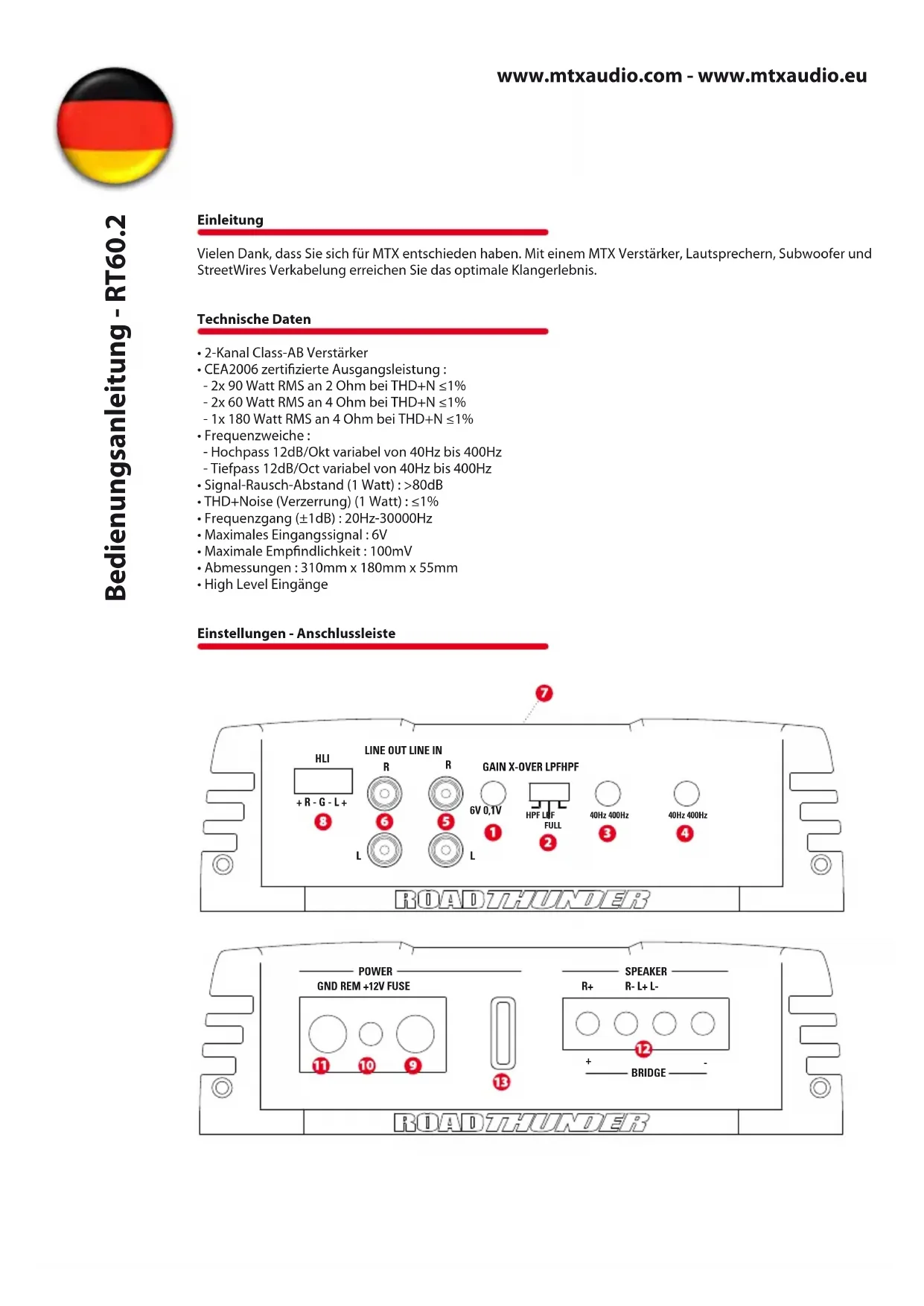

BEDIENUNGSANLEITUNG RT602 MTX Audio

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Veränderer, Lautsprechern, Subwoofer und StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten

• 2-Kanal Class-AB Verträker
• CEA2006 zertifizierte Ausgangsleistung :
• 2x 90 Watt RMS an 2 Ohm bei THD+N ≤1%
• 2x 60 Watt RMS an 4 Ohm bei THD+N ≤1%
• 1x 180 Watt RMS an 4 Ohm bei THD+N ≤1%
• Frequenzwiche :
  -Hochpass 12dB/Okt variabel von 40Hz bis 400Hz
  Tiefpass 12dB/Oct variabel von 40Hz bis 400Hz
• Signal-Rausch-Abstand (1 Watt): >80dB
• THD+Noise (Verzerrung) (1 Watt): ≤1%
• Frequenzgang (±1dB): 20Hz-30000Hz
  Maximales Eingangssignal:6V
  Maximale Empfindlichkeit: 100mV
  Abmessungen: 310mm× 180mm× 55mm
  High Level Eingänge

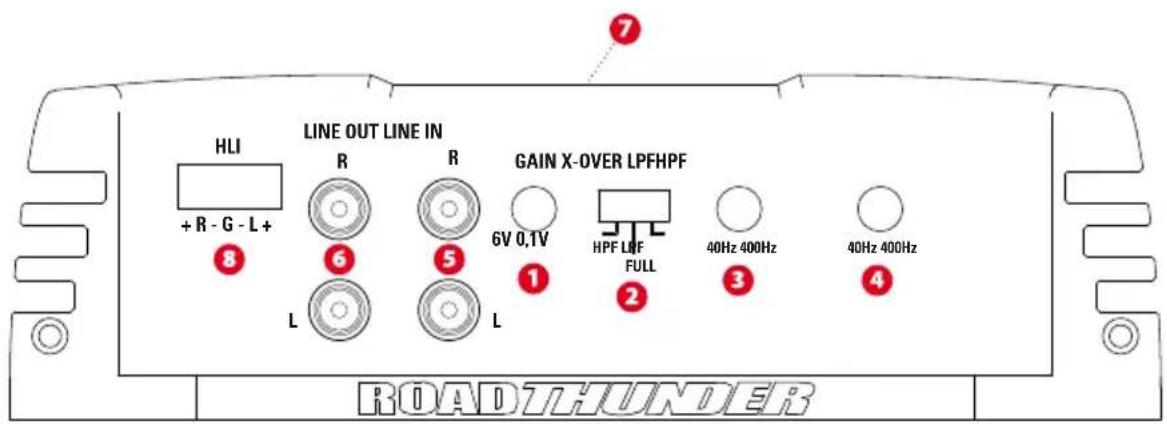

Einstellungen - Anschlussleiste

Einstellungen :

Pegelregler (GAIN): Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers und die Ausgangsspannung Ihres Radios anzupassen. Die mögliche Empfindlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn) und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verständerkers auf Null (gegen den Uhrzeugersinn)
2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke
3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten
4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.
5. Der Veränderer ist nun optimal auf Ihr Radio eingestellt.

Tiefpass/HochpassSchalter(X-OVER)
In der "LPF" Position ist die Tiefpass Aktivweiche akitviert. In der "HPF" Position ist die Hochpass Aktivweiche akitvie
In der "FULL" Position ist die Aktivweiche deakitviert.
3 Hochpass Frequenzeinstellung (HPF): Dieser Regler stelt die gewünschte Trennfrequency des Hochpassfilters ein. Die Freqenz ist von 40 Hz bis 400 Hz einstellbar.
Tiefpass Frequenzeinstellung (LPF): Dieser Regler stelt die gewünschte Trennfrequency des Tiefpassfilters ein. Die Frequenz ist von 40Hz bis 400 Hz einstellbar.
5 Cincheingänge (LOW INPUT): These Eingänge sind für Radios vorgesehen, die über Cinchausgänge verfügen. Für einen einwandfrei Betrieb sind mind. 100mV Spannung des Radios erforderlich. Um ungewünschte Störge-räuche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit "Twisted Pair" Aufbau (z.B. StreetWires).
6 Cinchausgange (LINE OUT): Die Cinchausgange ermodlichen den Anschluss weiterer Endstufen, wenn das Radio nur über einen Ausgang verfügt.
Statusanzeige: die LED leuchtet rot wenn der Veränder eingeschaltet ist. Bei Überhitzung oder Kurzschluss blinkt die LED.
Hochpegel-Eingänge (HLI): Sollte Ihr Radio nur über Laufsprecherausgänge verfügen, so nutzen Sie diese Ein-gänge. Die Laufsprecherkabel des Radios sollen den direkt mit dem Adapter der Endstufe verbunden werden. Hinweis: Bei Verwendung der Hochpegel-Eingänge muß trotzdem ein Remote-Kabel verwendet werden, um den Verständner ein- und auszuschalten.

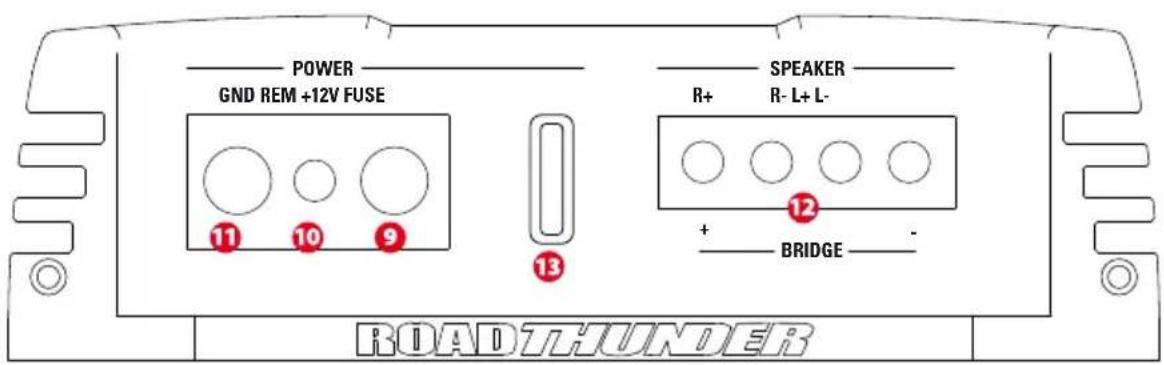

(+12V) Stromanschluss: Dies ist der Stromanschluss des Verstärkers. Diese muss - um einen optimalen Betrieb sicherzustellen - direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und vermeiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empfindlicher Komponentenzu verlagen. Der besonders starke Stromfluss in thisem Kabel konnte zu Störgeräuchen im Audiosystem führen. Auch eine feste Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX RT60.2 Veränderkarten einen Kabelquerschnitt von 10mm2.
Remote-Anschluss (REM): Liegen hier 12 Volt an, so schaltet der Veränderer ein. Nutzen Sie hierzu den „Remote" Ausgang oder den Ausgang für die elektrische Antenne des Radios.
11 Masseanschluss (GND): EinGreater Massepunkt ist fur die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes Kabel mit dem gleichen Querschnitt, der auch fur das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeugkarosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.
12 Lautsprecheranschluss (SPEAKER): Schliessen hier ihre(n) Subwoofer an. Achten Sie bei zwei Subwoofern oder Doppelschwingspule auf die Phase. Achtung: Die beiden (+) Anschlasse sind intern parallel geschaltet. Gleiches gilt für die (-) Anschlasse. Um den Veränder gebrachte zu betrieben verwenden Sie von rechts den Positiv- und von links den Negativ-Anschluss.
Achtung: Brücken Sie den Verständner nicht an einer Impedanz unterhalb von 4 Ohm.
13 Sicherungen (FUSE) : Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes. Verwenden Sie niemals eine Sicherung mit einem hohener Wert.

Bedienungsanleitung - RT60.2

Installation & Befestigung

MTX empfeht den Einbau Ihrer RoadTHUNDER Endstufe durch einen authorisierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeugten Anschlussmöglichkeiten konnen zu ernsthaften Schäden an der Endstufe, den Laufsprechem und/oder der Fahrzeugelektrik führen.itte prufen Sie die Anschlüsse dazu her sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.

2. Suchen Sie nach einem geeigneten Einbauort für ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichen de Luftzufahr am KuhlkoAnrper vorhanden ist, um eine entsprechende Kuhlung des Verstärkers sicherzustellen. Schrauben Sie ihren MTX Verstärker nun fest. Markieren Sie die Einbaulicher des Verstärkers und bohren Sie die Locher. Bevor sie Locher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung, der Tank o.a. im Wege sind und Schadennehmen konnten.

3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschlossen) durch den Innenraum des Fahrzeuges und schlieben Sie diese an das Terminal +12V des Verständers an. Verwenden Sie an etwaigen scharfen Kanten eine Gummühle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus-als auch für die Minusleitung.

4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für ihre und die Sicherheit des Fahrzeuges sehr wichtig. Stellen Sie safer, dass die Sicherung ausgeschelt ist oder die Sicherung aus dem Halter entfern ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schlieben Sie nun das positive Stromkabel an das positive Batterieterminal an.

5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfern den Sie an dieser Stelle den Lack bis Sie an der Stelle blankes Metall sehen. Schlieben Sie das Massekabel an thisem Punkt an und verbinden Sie das andere Ende mit dem GND Terminal Ihres MTX Verständerkers.

6. Verbinden Sie ein Remote-Kabel von Ihrrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX Verstärkers. Soltte Ihr Radio über keinen Remoteausgang verfügen, so konnen Sie auch den Anschluss für die elektrische Antenne verwenden.

7. Signalkabel an den Veränderer anschliessen. Es gibt zwei möglichkeiten, ihren MTX Veränderer mit einem Signal zu versorgen.

8. Um maximale Klangqualität und Leistung zu erreichen, empfehlen wir ein hochwertiges Cinchkabel zur Verbindung zwischen Radio und Versteller.

9. Sollte Ihr Radio nur über Lautsprecherausgänge verfügen, so verwenden Sie diese in Verbindung mit den mitgelieferten Lautsprecherterminals der Endstufe. Verwenden Sie den wichtigen Kabelquerschnitt.

10. Verbinden Sie ihre Lautspricher mit den Lautspracherausgaben Ihres MTX Verstärkers und achten Sie auf den richtigen Kabelquerschnitt. Gebrachte Kanäle können mit einer minimalen Impedanz von 4 Ohm betriebenen werden.

11. Prufen Sie nun nochals alle Installationsschritte auf korrekte Ausführung - insbesondere die Verkabelung und den korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schlieben Sie den Minuspol der Batterie wieder an, schalten ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung: Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers auf Null stehen (gegen den Uhrzeigersinn).

Problemlösung

PROBLEM

Ursache

Lösung

LED leuchtet nicht Kein +12V Remotesignal SchlieBen Sie die Remoteleitung an (+12V) Kein +12V Stromanschluss SchlieBen Sie +12V an Schlechte Masseverbindung Überprüfen Sie die Masseverbindung Sicherung defekt Ersetzen Sie die Sicherung

LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke Laufsprecheranschlüsse fehlen Verbinden Sie die Laufsprecherkabel Pegelregler and Endstufe auf Null Erhöhen Sie den Pegel Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom Laufsprecher defekt Ersetzen Sie die Laufsprecher

Verzerrungen Lautstärke zu hoch Verringern Sie die Lautstärke Pegelregler des Verstärkers zu hoch Verringern Sie den Pegel

Schwacher Bass Laufsprecher außer Phase Verkabeln Sie die Laufsprecher mit der korrekten Phase Keine MTX woofer MTX Subwoofer kaufen

Verbrannte Sicherungen Extreme Ausgangspiegel Verringern Sie die Lautstärke Verträgerdefekt Bringen Sie den Verträger zum Service
