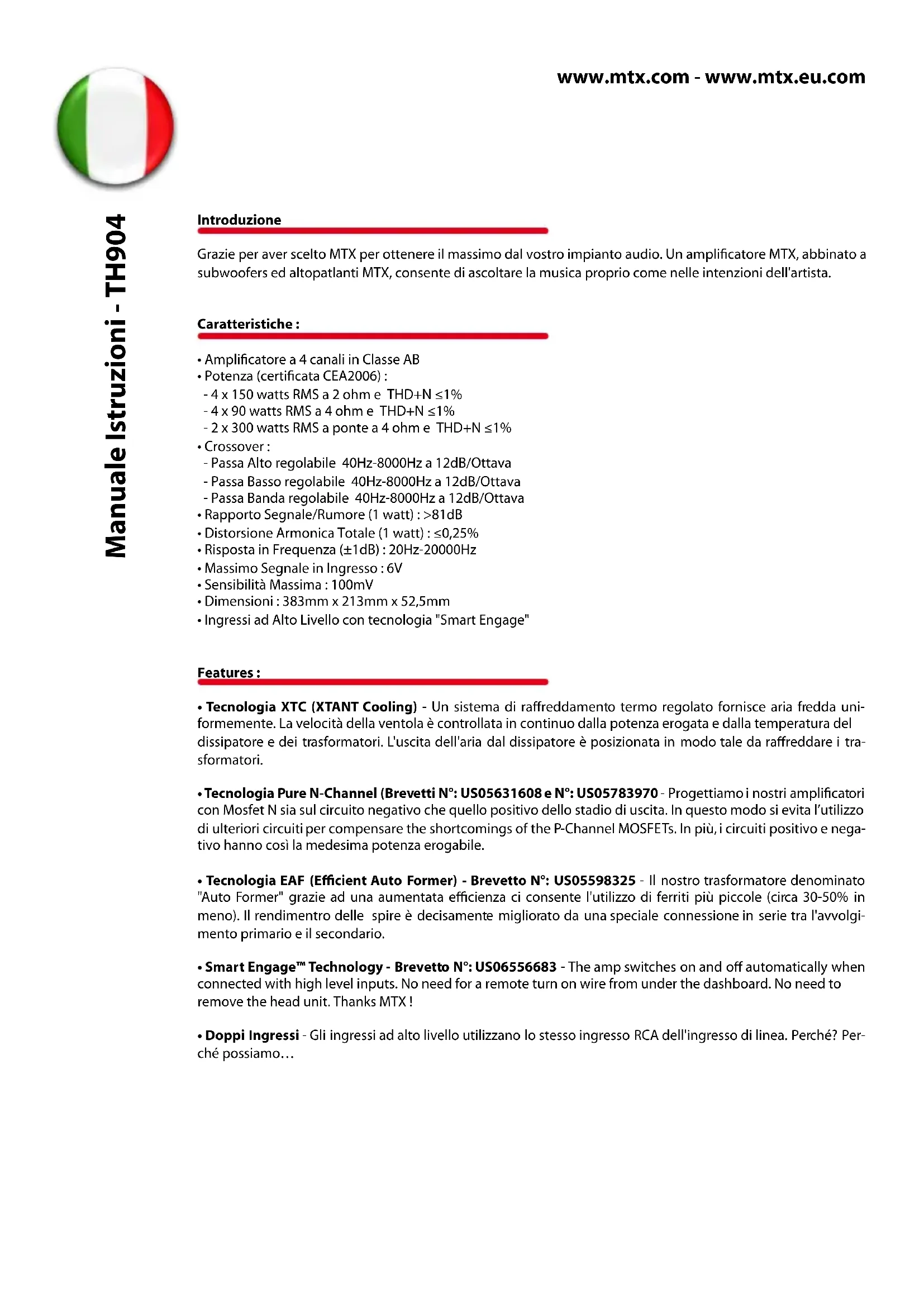

MANUALE UTENTE TH904 MTX Audio

Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed altopatlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista.

Caratteristiche :

• Amplificatore a 4 canali in Classe AB
• Potenza (certificata CEA2006) :
- 4 x 150 watts RMS a 2 ohm e THD+N ≤1%
- 4 x 90 watts RMS a 4 ohm e THD+N ≤1%
- 2 x 300 watts RMS a ponte a 4 ohm e THD+N ≤1%
• Crossover :
- Passa Alto regolabile 40Hz-8000Hz a 12dB/Ottava
- Passa Basso regolabile 40Hz-8000Hz a 12dB/Ottava
- Passa Banda regolabile 40Hz-8000Hz a 12dB/Ottava
• Rapporto Segnale/Rumore (1 watt) : >81dB
• Distorsione Armonica Totale (1 watt) : ≤0,25%
• Risposta in Frequenza (±1dB): 20Hz-20000Hz
• Massimo Segnale in Ingresso : 6V
• Sensibilità Massima : 100mV
• Dimensioni : 383mm x 213mm x 52,5mm
- Ingressi ad Alto Livello con tecnologia "Smart Engage"

Features :

- Tecnologia XTC (XTANT Cooling) - Un sistema di raffreddamento termo regolato fornisce aria fredda uniformemente. La velocità della ventola è controllata in continuo dalla potenza erogata e dalla temperatura del dissipatore e dei trasformatori. L'uscita dell'aria dal dissipatore è posizionata in modo tale da raffreddare i trasformatori.

- Tecnologia Pure N-Channel (Brevetti N°: US05631608 e N°: US05783970 - Progettiamo i nostri amplificatori con Mosfet N sia sul circuito negativo che quello positivo dello stadio di uscita. In questo modo si evita l'utilizzo di ulteriori circuiti per compensare the shortcomings of the P-Channel MOSFETs. In più, i circuiti positivo e negativo hanno così la medesima potenza erogabile.

- Tecnologia EAF (Efficient Auto Former) - Brevetto N°: US05598325 - Il nostro trasformatore denominato "Auto Former" grazie ad una aumentata efficienza ci consente l'utilizzo di ferriti più piccole (circa 30-50% in meno). Il rendimento delle spire è decisamente migliorato da una speciale connessione in serie tra l'avvolgimento primario e il secondario.

- Doppi Ingressi - Gli ingressi ad alto livello utilizzano lo stesso ingresso RCA dell'ingresso di linea. Perché? Perché possiamo...

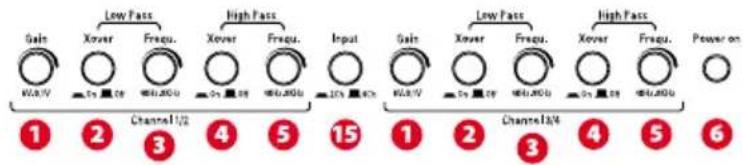

Pannello Controlli (Sopra)

Gain Xover Frequ. High Pass Gain Xover Frequ. Input Gain Xover Frequ. High Pass Gain Xover Frequ. Power on WAV On On On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV On On On On WAV

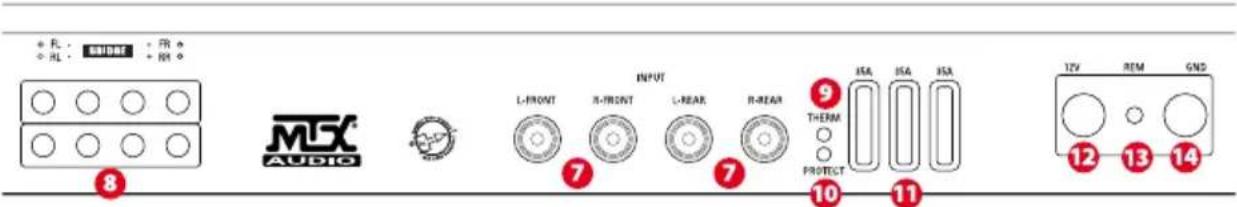

Pannello Connettori (Lato)

R RL LED/LED FR RL R MSX AUDIO INPUT L-FRONT R-FRONT L-REAR R-REAR THERM PROTECT ISA ISA ISA 12V REM GND 13 14

Pannello Controlli :

1 Controllo Gain - Si utilizza per armonizzare la sensibilità di uscita dell'autoradio con la sensibilità di ingresso dell'amplificatore. Regolabile da 100mV a 6V input in senso antiorario.

Regolazione del Gain

1. Gira il controllo del gain completamente in senso antiorario
2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.
3. Gira il controllo del gain progressivamente in senso fino a che non senti distorsione.
4. Ruota lentamente indietro il controllo del gain fino a che la distorsione scompare
5. L'amplificatore adesso è calibrato sull'uscita della sorgente.

2 Selettore Crossover Passa Basso - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Basso dell'amplificatore.
3 Scelta del taglio di frequenza Passa Basso - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 8000Hz.
4 Selettore Crossover Passa Alto - Questo selettore attiva (posizione ON) o disattiva (posizione OFF) il crossover Passa Alto dell'amplificatore.
5 Scelta del taglio di frequenza Passa Alto - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e 8000Hz.
② 4 Passa Banda - Mettendo in posizione ON sia il selettore del taglio Passa Basso che quello del taglio Passa Alto, si ottiene un filtro Passa Banda. Puoi regolare l'ampiezza del filtro attraverso i controlli (3) e (5).

IMPORTANTE : quando entambi i crossover sono in posizione OFF, la sezione pre è in modalità "Direct" e offre la migliore qualità audio.

6 Accensione: il Led è rosso quando l'amplificatore è acceso. Per le protezioni termiche o di corto circuito vai ai punti 9 e 10

Pannello Connesioni :

7 Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E' raccomandabile usare sorgenti con un livello di uscita minimo di 100mV L'utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso.

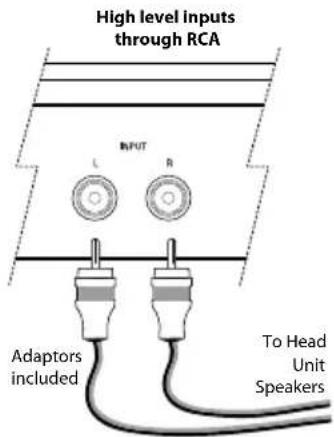

Ingressi ad Alto Livello :

Gli amplificatori MTX permettono un collegamento ad alto livello attraverso gli ingressi a basso livello RCA tramite l'adattatore fornito in dotazione.

8 Terminali Altoparlanti - Collega gli altoparlanti a questi terminali, accertandoti di rispettare la polarità. Una polarità invertita provaca una perdità di bassi e/o una scarsa qualità di riproduzione sonora.

Modalità a Ponte (Bridge) : Utilizzare solo il terminale sinistro positivo ed il terminale destro negativo. Non usare il modo a ponte con impedenze inferiori a 4 Ohm.

9 Protezione Termica - il LED si accende di rosso quando l'amplificatore raggiunge i 100°C. Questo led si accende di rosso anche quando la tensione di alimentazione è inferiore a 9V o superiore a 16,2v.
10 Protezione Corto Circuiti - Questo LED lampeggia in giallo in caso di corto circuito altoparlanti. Questo led, in assenza di segnale, lampeggia giallo quando l'uscita altoparlanti è in corto.
11 Fusibili - quando un fusibile salta, sostituitelo con uno del medesimo valore.
12 Terminale (+12) - Questo è il terminale di alimentazione dell'amplificatore e deve essere collegato direttamente al terminale positivo della batteria. Posiziona il cavo per questo collegamento lontano dai cavi di segnale, dai cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passa da questo cavo può generare disturbi. E' molto importante anche effettuare connessioni strette e solide per ottenere le massime prestazioni. Per l'alimentazione del modello MTX TH904 raccomandiamo cavi di sezione non inferiore a 21mm2.
13 Terminale Remote - L'amplificatore si accende applicando 12V a questo terminale.Solitamente la tensione è fornita da un cavo della sorgente marcato"remote" o "antenna".
14 Terminale di massa - Una buona connessione di massa è fondamentale per le migliori prestazioni. Utilizzare un cavo della medesima sezione di quella usata per il cavo di alimentazione e attaccarsi direttamente allo chassis della vettura, in un punto opportunamente sverniciato per mettere a nudo il metallo.
15 Selettore di Ingresso - se la sorgente ha 4 connettori RCA (2 front+2 rear) posiziona il selettore su "4ch" collegando 4 spine RCA agli ingressi dell'amplificatore. Se la sorgente ha solo 2 connettori RCS posiziona il selettore su "2ch".

Installazione e Montaggio

MTX si raccomanda di far installare i propri amplificatori da un installatore MTX autorizzato.

Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplificatore, agli altoparlanti e/o al sistema elettrico della vettura. Controlla le connessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.
2. Scegli il punto giusto per installare l'amplificatore assicurandoti che un adeguato flusso d'aria possa raffreddare il dissipatore. Prima di effettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.

3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +BATT dell'amplificatore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente

5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a questo punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplificatore.

6. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplificatore.Se la sorgente non ha un cavo dedicato alla accensione puoi connetterti al cavo antenna della sorgente.

7. Collega i cavi RCA dalla sorgente ai connettori RCA Bi-level dell'amplificatore. Può essere utilizzato sia il segnale a basso che ad alto livello. Posiziona i cavi di segnale lontano dai cavi di alimentazione. <Usa cavi di segnale di alta qualità per diminuire la possibilità di disturbi nel sistema.

- Connessioni RCA : se la sorgente è provvista di uscita RCA collega un cavo di segnale all'ingresso RCA dell'amplificatore.

- Utilizzo dei Speaker Level Connections : se la sorgente non ha uscite RCA si può utilizzare un segnale ad alto livello utilizzando l'adattatore di segnale RCA in dotazione e collegandolo ai cavi degli altoparlanti posteriori del veicolo. Collega il cavo negativo dell'altoparlante sinistro al cavo verde con striscia nera dell'adatta- tore. Collega il cavo positivo dell'alto- parlante sinistro al cavo verde dell'adattatore. Fai lo stesso con i cavi dell'altoparlante destro utilizzando il cavo viola. Collega l'adattatore all'amplificatore.

1. Collega gli altoparlanti all'amplificatore con cavi di sezione adeguata.

2. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto, ricollega il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l'amplificatore.

Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie

Problema Causa Soluzione

Nessuna Indicazione Manca l'alimentazione alla connessione Dai corrente al cavo remote dai Led remote

Niente alimentazione al connettore positivo Dai alimentazione al positivo batteria

Connessione di massa insufficiente Verifica le connessioni di massa

Fusibile di alimentazione bruciato Sostituire il fusibile

Led acceso ma niente Volume basso della sorgente Aumenta il volume

segnale Connessione altoparlanti non effettuate

Gain sull'amplificatore al minimo Accendi nuovamente

Controllo spegnale inattivo Alimenta il processore di segnale

Tutti gli altoparlanti bruciati Sostituisci gli altoparlanti

Riproduzione distorta Volume della sorgente troppo alto

Gain dell'amplificatore troppo alto Gain dell'amplificatore basso

Bilanciamento al contrario Collegamento altoparlanti L+R invertito

Collegamento RCA in ingresso invertito Inverti il collegamento

Bassi deboli Altoparlanti collegati in controfase.

Non stai usando un subwoofer MTX Compra un subwoofer MTX

Fusibili bruciati Livelli di uscita troppo elevati

Amplificatore difettoso Spedire il prodotto in assistenza

Effettua le connessioni altoparlanti.

Volume della sorgente basso

Collega gli altoparlanti correttamente

Collega gli altoparlanti correttamente

Abbassa il volume
