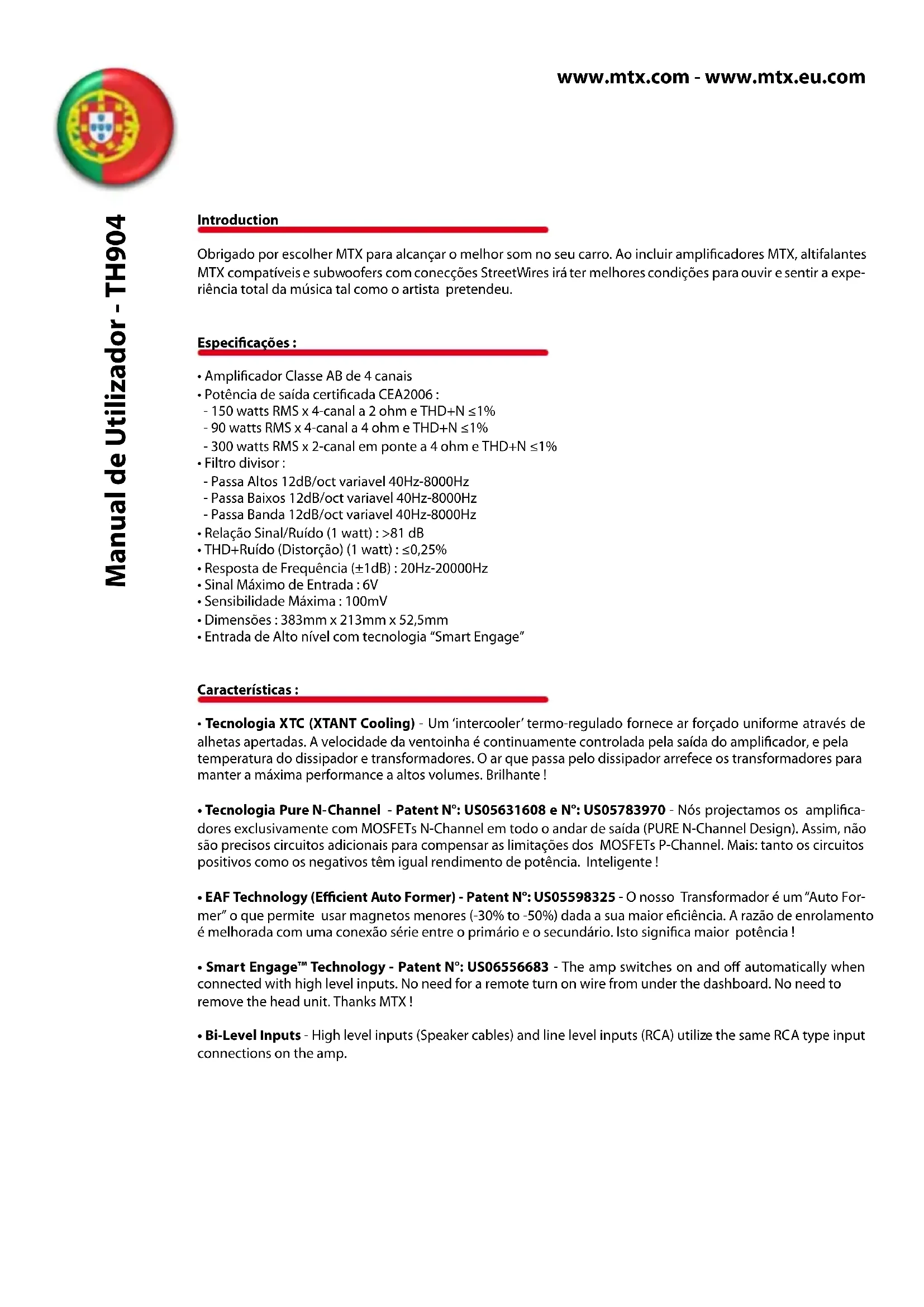

MANUAL DE UTILIZADOR TH904 MTX Audio

Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplificadores MTX, altifalantes MTX compatíveis e subwoofers com coneções StreetWires irá ter melhores condições para ouvir e sentir a experiência total da música tal como o artista pretendeu.

Especificações :

• Amplificador Classe AB de 4 canais
• Potência de saída certificada CEA2006 :

- 300 watts RMS x 2-canal em ponte a 4 ohm e THD+N ≤1%

- Filtro divisor :

• Passa Altos 12dB/oct variavel 40Hz-8000Hz
• Passa Baixos 12dB/oct variavel 40Hz-8000Hz
• Passa Banda 12dB/oct variavel 40Hz-8000Hz
• Relação Sinal/Ruído (1 watt) : >81 dB
  • THD+Ruído (Distorção) (1 watt) : ≤0,25%
• Resposta de Frequência (±1dB) : 20Hz-20000Hz
  • Sinal Máximo de Entrada : 6V
• Sensibilidade Máxima : 100mV
  • Dimensões : 383mm x 213mm x 52,5mm
• Entrada de Alto nível com tecnologia "Smart Engage"

Características :

• Tecnologia XTC (XTANT Cooling) - Um 'intercooler' termo-regulado fornece ar forçado uniforme através de alhetas apertadas. A velocidade da ventoinha é continuamente controlada pela saída do amplificador, e pela temperatura do dissipador e transformadores. O ar que passa pelo dissipador arrefece os transformadores para manter a máxima performance a altos volumes. Brilhante !
• Tecnologia Pure N-Channel - Patent N°: US05631608 e N°: US05783970 - Nós projectamos os amplifica- dores exclusivamente com MOSFETs N-Channel em todo o andar de saída (PURE N-Channel Design). Assim, não são precisos circuitos adicionais para compensar as limitações dos MOSFETs P-Channel. Mais: tanto os circuitos positivos como os negativos têm igual rendimento de potência. Inteligente!
• EAF Technology (Efficient Auto Former) - Patent N°: US05598325 - O nosso Transformador é um "Auto Former" o que permite usar magnetos menores (-30% to -50%) dada a sua maior eficiência. A razão de enrolamento é melhorada com uma conexão série entre o primário e o secundário. Isto significa maior potência!
• Smart EngagetM Technology - Patent N°: US06556683 - The amp switches on and off automatically when connected with high level inputs. No need for a remote turn on wire from under the dashboard. No need to remove the head unit. Thanks MTX!
• Bi-Level Inputs - High level inputs (Speaker cables) and line level inputs (RCA) utilize the same RCA type input connections on the amp.

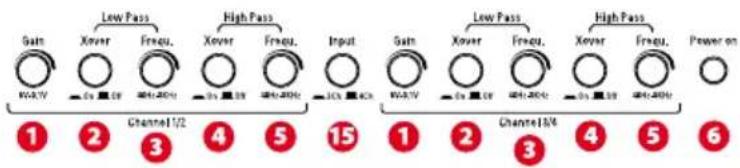

Painel de Controlo (Topo)

Gain Xover Frequ. 1 2 Channel1/2 3 4 High Pass Xover Frequ. 5 Input 10x 40% 15 Gain Xover Frequ. 1 2 Channel1/4 3 4 High Pass Xover Frequ. 5 Power on 6

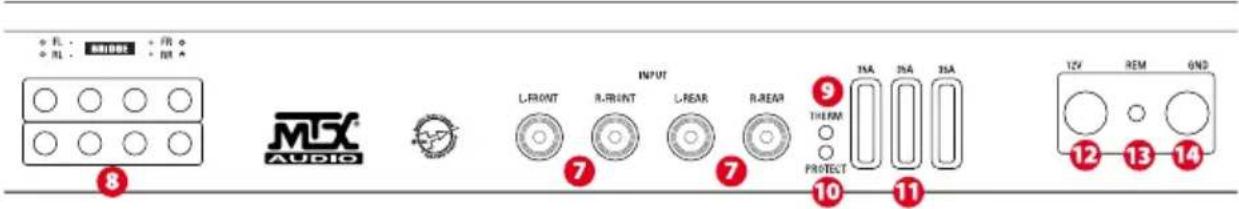

Painel de Conectores (Lado)

1 Controlo de ganho - Este controlo é usado para adaptar a sensibilidade de entrada do amplificador à unidade fonte que está a usar. A gama de operação varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)
2. Suba o controlo de volume da fonte até cerca de 3/4 do máximo.
3. Ajuste para cima o controlo de ganho do amplificador até que ocorra distorção audível.
4. Ajuste para baixo o controlo de ganho do amplificador até que a distorção audível desapareça.
5. O amplificador está agora calibrado para a saída da unidade fonte.

2 Comutador do filtro passa baixos - Este comutador liga e desliga o divisor activo passa baixos do amplificador. Prima para ligar- ON.

3 Controlo de frequências do filtro passa baixos - Use este controlo para selecionar a desejada frequência do filtro entre 40Hz e 8000Hz

4 Comutador do filtro passa altos - Este comutador liga e desliga o divisor activo passa altos do amplificador. Prima para ligar- ON.

5 Controlo de frequências do filtro passa altos - Use este controlo para seleccionar a desejada frequência do filtro entre 40Hz e 8000Hz

2 4 Passa Band: Colocando em "ON" os filtros passa baixos e passa altos ao mesmo tempo, obtem um filtro passa banda para woofers rápidos ou médios. Pode afinar o filtro com os controlos de frequência (3) e (5).

Nota Importante: quando os filtros estão ambos em "OFF", a secção pre-amp fica em modo "Direct".

7 Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 100mV. O uso de cabos de par entrançado de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema.

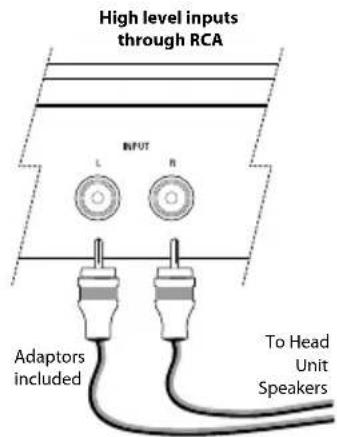

Entradas de alto nível :

Os Amplificadres MTX aceitam entradas de alto nível através dos seus conectores RCA desde que se use os adaptadores fornecidos. Só tem que conectar as saídas de altifalante da sua unidade fonte a estes adaptadores.

8 Terminais de altifalantes - Conecte os seus altifalantes a estes terminais. Certifique-se que observa a polaridade ao longo do sistema. Conecções de fase erradas podem resultar numa perda de graves e/ou pobre qualidade de som em geral.

Quando pontear o amplificador, use exclusivamente o terminal positivo esquerdo e o terminal negativo direito. Aviso : não use o amp em ponte com uma impedância menor que 4 ohm.

9 ProtecçãoTérmica : o LED torna-se encarnado se o amp chegar aos 100°C. Este LED também fica encarnado se a tensão de alimentação ficar abaixo de 9V ou acima de 16,2V.

10 Protecção de curto circuito: este LED piscará amarelo se as saídas de altifalante ficarem em curto circuito. Sem sinal, este LED também pode ficar amarelo se as saídas de altifalante estiverem curto circuitadas.

11 Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.

(+12V) Terminal de Alimentação - Esta é a entrada de potência no amplificador e deve se ligada directamente ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento sensível já que a elevada currente fluindo por este cabo pode induzir ruído para dentro do seu sistema. É também muito importante ter uma coneção de qualidade para a máxima performance. Recomendamos o uso de cabo de 21mm2 com o MTX TH902D.

13 Terminal remoto – O amplificador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem é fornecida por um fio da unidade fonte marcado "remote" ou "electric antenna".

14 Terminal de massa – Uma boa ligação de massa é precisa para a boa operação do seu amplificador. Um cabo curto do mesmo calibre do cabo de alimentação deve ser usado para conectar o terminal de massa directamente ao chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde fizer a ligação de massa.

15 Comutador de entrada - se a sua unidade fonte tiver 4 conectores RCA (2 frente e 2 traseiros), use o modo 4ch e conecte as 4 fichas RCA às 4 entradas RCA do amp. Se só tiver 2 saídas RCA na sua unidade fonte, use o modo 2ch.

A MTX recomenda que proceda à instalação do seu novo amplificador Thunder através de um agente autorizado MTX.

Qualquer desvio das especificações de instalação recomendadas pode causar prejuízo grave ao amplificador, altifalantes e/ou sistema eléctrico do veículo. Por favor verifique muito bem as conecções antes de ligar o sistema.

1. Desconecte o terminal negativo da bateria do veículo.

2. Determine o local de montagem do seu amp MTX THUNDER. Deve haver suficiente fluxo de ar pelo dissipador, para assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certifique-se que todos os fios e cabos do veículo, asim como tubos de combustível, de travão etc, estão em segurança e não há qualquer interferência com a instalação. Monte o seu amp MTX THUNDER.

3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas. Passe pelo interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria. Nota : Certifique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efectivamente o risco de graves problemas. Até que todas as coneções estejam completas e verificadas, o quebra circuitos deve estar em Off ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX THUNDER.

6. Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX THUNDER. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada.

7. Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplificador MTX THUNDER. Pode usar sinal de baixo ou alto nível (via adaptador). Certifique-se que os cabos passam afastados de cabos de alimentação ou do veículo. Use cabos de par entrançado de qualidade para evitar a entrada de ruído no sistema.

- Usando coneções RCA : Se a unidade fonte tiver saídas RCA outputs, simplesmente ligue um cabo RCA da unidade fonte para as entrads RCA do amplificador.

- Usando coneções de nível alto (altifalantes): Se a unidade fonte não tiver saídas RCA, um sinal de alto nível pode ser usado com os adaptadores alto nível/RCA fornecidos, conectando os fios expostos à cablagem dos altifalantes traseiros do veículo. Conecte o fio negativo do altifalante esquerdo ao fio verde com faixa preta do adapatador fornecido. Conecte o fio positivo do altifalante esquerdo ao fio totalmente verde do adaptador. Faça o mesmo como o altifalante direito, usando o fio púpura do adaptador. Pode agora ligar as fichas RCA do adaptador ao amplificador.

1. Conecte os seus altifalantes aos terminais de saída de altifalante do seu amp MTX THUNDER usando cabo de calibre adequado. O amplificador temdois terminais de altiflante PARALELOS, um positivo e um negative para aplicações de woofer simples e um conjunto opcional configuração de duplo woofer.

2. Faça uma verificação dupla a todos os passos anteriores, em particular as coneções de cabalagem. Se tudo estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível no porta fusíveis e inicie o ajuste do amplificador.

Nota: Certifique-se que o controlo de ganho do amplificador está mesmo no mínimo(contra ponteiros do relógio) antes de iniciar o processo de ajustes.

Resolução de problemas

Problema Causa Solução

Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal

Sem +12V na conecção de alimentação Ligue +12V ao terminal

Conecção de massa insuficiente Verifique a conecção de massa

Fusível de alimentação queimado Substitua fusível

LED de alimentação on, Volume on, unidade fonte off Aumente o volume na unidade fonte

sem saída Verifique coneções de altifalantes Faça as coneções de altifalantes

Controlo de ganho do amplificador em off Aumente o ganho

Unidade de processamento de sinal em off Aplique alimentação no processador de sinal

Altifalantes queimados Substitua altifalantes

Saída distorcida Volume da unidade fonte demasiado alto Baixe o volume da unidade fonte

Ganho do amplificador demasiado alto Baixe o ganho do amplificador

Balanço invertido Altifalantes ligados com L + R trocado Ligue altifalantes com a orientação correcta

Entradas RCA invertidas Inverta as entradas RCA

Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta

Queimando fusíveis Níveis de saída excessivos Baixe o volume

Amplificador com defeito Entregue em assistência
