DSMHS95D - Moniteur SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modele	SDM-HS95D
Type de produit	Moniteur LCD couleur
Taille de l'ecran	19 pouces (48,26 cm)
Resolution maximale	1280 x 1024 pixels
Frequence horizontale	28 - 80 kHz (analogique) / 28 - 64 kHz (numerique)
Frequence verticale	48 - 75 Hz (analogique) / 60 Hz (numerique)
Entrees video	DVI-D (numerique) et HD15 (analogique)
Alimentation	100-240 V, 50/60 Hz, 1,0 A max
Consommation electrique (normal)	50 W max
Consommation en veille	1,0 W max
Dimensions (L x H x P)	435 x 418 x 146 mm
Poids	Environ 6 kg
Inclinaison	Reglable (inclinaison vers l'avant et l'arriere)
Fonctions d'image	Luminosite, contraste, gamma, temperature de couleur, nette, phase/horloge
Affichage a l'ecran (OSD)	Oui, multilingue (francais, anglais, allemand, etc.)
Economie d'energie	VESA DPMS, mode sommeil profond
Securite	Verrou Kensington
Entretien et nettoyage	Chiffon doux, detergents neutres, eviter solvants
Pieces detachees et reparabilite	Contacter un revendeur Sony agree

FOIRE AUX QUESTIONS - DSMHS95D SONY

Comment regler la luminosite de l'ecran ?

Appuyez sur la touche luminosite (icone soleil) en face avant. Vous pouvez aussi utiliser le menu OSD : appuyez sur MENU, selectionnez RETROECLAIRAGE ou LUMINOSITE, puis reglez avec les touches +/-.

Comment connecter le moniteur a mon ordinateur ?

Utilisez le cable DVI-D fourni pour une connexion numerique, ou le cable HD15 pour une connexion analogique. Branchez le cable d'alimentation, puis mettez l'ordinateur et le moniteur sous tension. Le moniteur detecte automatiquement le signal.

Que faire si l'ecran affiche 'Pas d'entree video' ?

Verifiez que le cable video est correctement branche. Si l'ordinateur est en veille, appuyez sur une touche ou bougez la souris. Le moniteur peut aussi etre en mode economie d'energie ; attendre ou utiliser la touche INPUT.

Comment nettoyer l'ecran LCD ?

Debranchez le moniteur. Utilisez un chiffon doux et sec. Si necessaire, humidifiez legerement le chiffon avec de l'eau ou un nettoyant doux pour verre sans antistatique. N'utilisez jamais d'alcool, de benzine ou de produits abrasifs.

Le moniteur peut-il etre installe au mur ?

Oui, mais faites appel a un technicien qualifie. Retirez le panneau arriere et utilisez un support mural compatible. Assurez-vous que le moniteur est hors tension avant l'installation.

Comment basculer entre les entrees video ?

Appuyez sur la touche INPUT en face avant. Le message a l'ecran indique l'entree active : INPUT1 (DVI-D) ou INPUT2 (HD15). La fonction de detection automatique peut aussi commuter si activee.

Pourquoi l'image scintille-t-elle ?

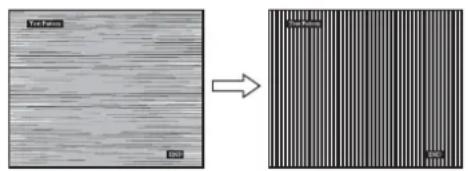

Reglez la phase et l'horloge dans le menu ECRAN (pour signaux analogiques). Verifiez aussi la frequence verticale de l'ordinateur (reglez sur 60 Hz). Si le probleme persiste, essayez un autre cable ou une autre prise secteur.

Quelle est la resolution recommandee ?

La resolution native est de 1280 x 1024. Pour une image optimale, reglez votre ordinateur sur cette resolution. Des resolutions inferieures sont etirees ou centrees.

Comment activer le mode economie d'energie ?

Le moniteur entre automatiquement en mode economie (veille) si aucun signal n'est recu pendant quelques secondes. Vous pouvez aussi reduire la consommation en appuyant plusieurs fois sur la touche luminosite jusqu'a afficher BAS.

Le moniteur emet un bourdonnement. Est-ce normal ?

Un leger bourdonnement peut etre normal, surtout en mode economie. Si le son est fort ou inhabituel, verifiez que le cordon d'alimentation est bien branche et qu'aucun objet n'est en contact avec le boitier. Si le probleme persiste, contactez le support Sony.

MODE D'EMPLOI DSMHS95D SONY

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur : maximum 15 pieds

Tension : minimum 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur : maximum 15 pieds

Tension minimale 7 A, 125 V

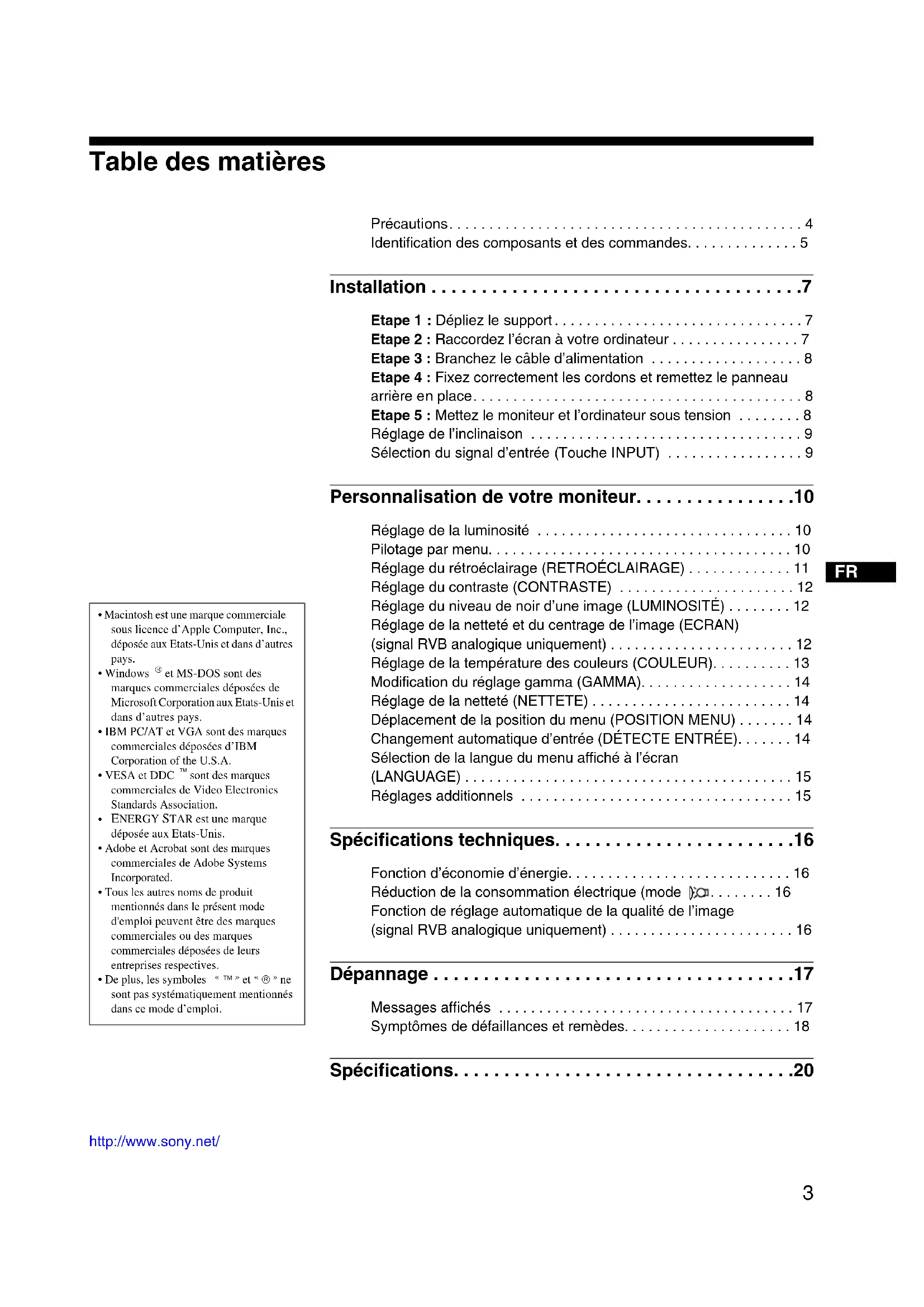

Identification des composants et des commandes. 5

Installation 7

Étape 1 : Dépliez le support. 7

Étape 2 : Raccordez l'écran à votre ordinateur 7

Étape 3 : Branchez le câble d'alimentation 8

Étape 4 : Fixez correctement les cordons et remettez le panneau arrêté en place. 8

Étape 5 : Mettez le moniteur et l'ordinateur sous tension 8

Réglage de l'inclinaison 9

1. Sélection du signal d'entrée (touche INPUT) 9

Personnalisation de votre moniteur. 10

Réglage de la luminosité 10

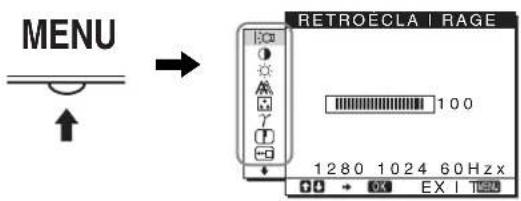

Pilotage par menu. 10

Réglage du rétroéclairage (RÉTROÉCLAIRAGE) 11

Réglage du contraste (CONTRASTE) 12

Réglage du niveau de noir d'une image (LUMINOSITE) 12

Réglage de la netteté et du centrage de l'image (ECRAN) 12

(signal RVB analogue uniquement) 12

Réglage de la température des couleurs (COULEUR) 13

Modification du réglage gamma (GAMMA) 14

Réglage de la netteté (NETTETE) 14

Déplacement de la position du menu (POSITION MENU) 14

Changement automatique d'entrée (DETECTION ENTREE) 14

Sélection de la langue du menu affiché à l'écran (LANGUAGE) 15

Réglages additionnels 15

Fonction d'économie d'énergie 16

Réduction de la consommation électrique (mode 16

Fonction de réglage automatique de la qualité de l'image

(signal RVB analogue uniquement) 16

Dépannage 17

Messages affichés 17

Symptômes de défaillances et remèdes 18

Spécifications 20

Précautions

Avertissement sur les connexions d'alimentation

• Utilisez le câble d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux États-Unis

Si vous n'employez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le câble d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA

pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• À des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou au rayonnement direct du soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture parquée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• À des endroits soumis à des vibrations mécaniques ou à des chocs.
• À proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• À des endroits soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Posez cet appareil sur une surface plane. Ne le placez pas sur une surface instable, notamment sur le bord d'une table. Si une partie de l'appareil déborde d'une telle surface, il risque de tomber et de provoquer des dégâts ou des blessures.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur et veillez à ne pas érafler la surface de l'écran LCD. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est employé dans un environnement froid, il est possible qu'une image rémanente apparaisse sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

Remarque sur l'affichage à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouge, bleu ou vert) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement. (Points effectifs : supérieurs à 99,99%)

Entretien

• Débranchez le câble d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une dépréciation des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatils comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez fermement celui-ci des deux mains pour le transporter. Si vous laissez tomber le moniteur, vous risquez de vous blesser ou de l'endommager.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Installation au mur ou sur un bras

Si vous envisagez d'accrocher le moniteur au mur ou de le fixer sur un bras, consultez un technicien qualifié.

Pour ce type d'installation, n'oubliez pas de retirer le couvercle arrêté.

Élimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses. Le commutateur (alimentation) et les commandes sont situés sur la partie inférieure droite de la face avant du moniteur.

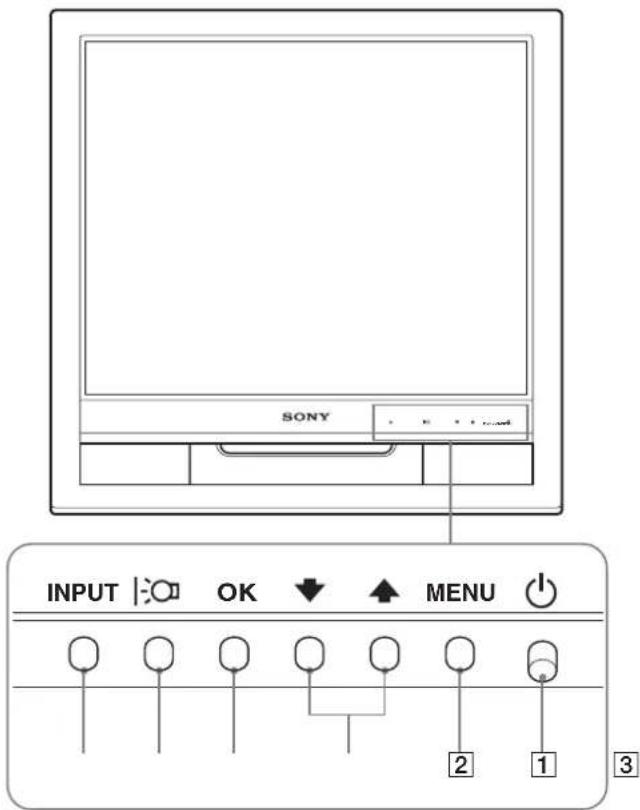

Avant de l'affichage

Arrière de l'écran

1 Commutateur et indicateur (alimentation) (pages 8, 16)

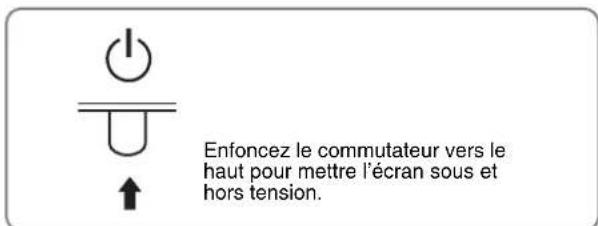

Pour mettre l'écran sous tension ou hors tension, basculez le commutateur (alimentation) vers le haut.

Le voyant d'alimentation s'allume en vert lorsque l'écran est mis sous tension et en orange lorsque le moniteur est en mode d'économie d'énergie.

2 Touche MENU (menu) (pages 10, 11)

Cette touche affiche ou ferme le menu principal.

3 Touches ↓ / ↑ (page 11)

Ces touches fonctionnent comme les touches ↓/↑ lorsque vous sélectionnez des paramètres de menu et que vous effectuez des réglages.

4 Touche OK (page 11)

Cette touche permet de sélectionner ou de valider des options dans le menu.

5 Touche (page 10)

Cette touche permet de modifier la luminosité de l'écran.

6 Touche INPUT (page 9)

Cette touche permet de commuter le signal d'entrée vidéo entre INPUT1 et INPUT2 lorsque deux ordinateurs sont

4 raccordés au projecteur.

7 Trou de verrou de sécurité

Le verrou de sécurité doit être utilisé avec le système Kensington Micro Saver Security System.

Micro Saver Security System est une marque commerciale de Kensington.

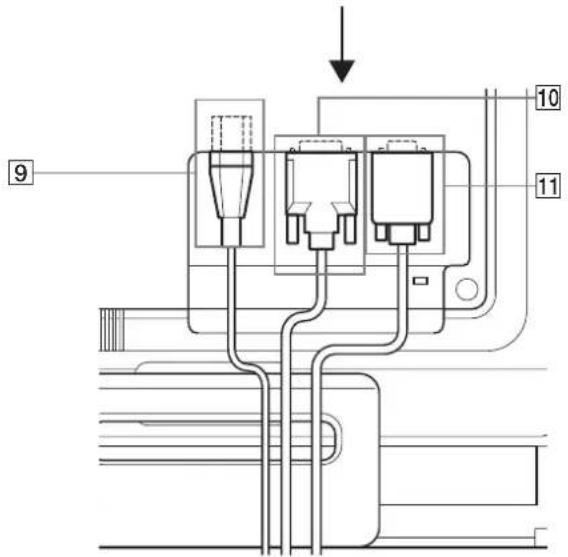

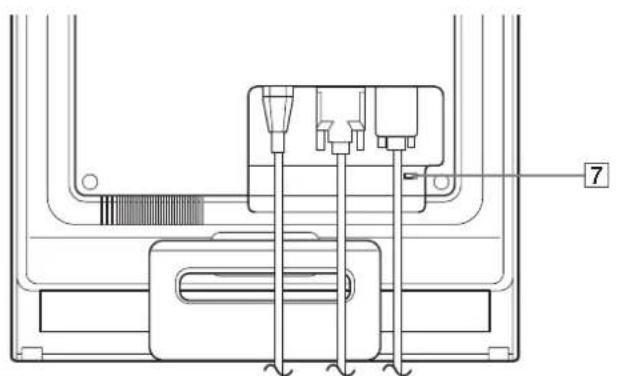

Arrière de l'affichage

Retirez le panneau arrière.

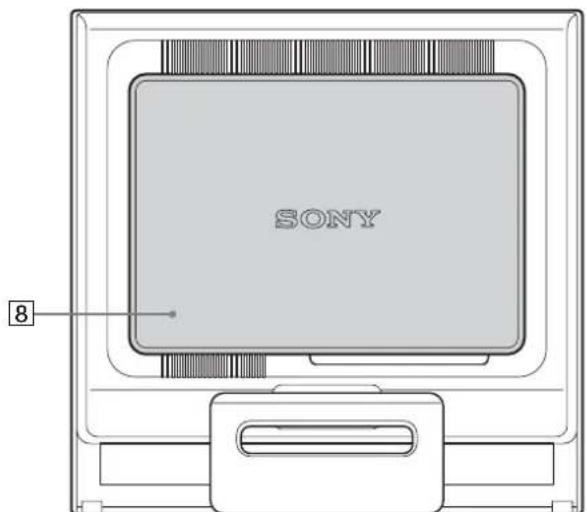

8 Capot arrière (page 8)

Retirez ce panneau pour brancher ou débrancher les câbles ou les cordons.

9 Connecteur AC IN (page 8)

Raccordez le cordon d'alimentation (fourni) à ce connecteur.

10 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT1 (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

11 Connecteur d'entrée HD15 (RVB analogue) (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,7 Vp-p, positifs) et des signaux de synchronisation.

Installation

Avant d'utiliser votre moniteur, vérifiez si les accessoires suivants se trouvent bien dans le carton d'emballage : - Écran LCD

Câble d'alimentation, câble de signal vidéo HD15-HD15 (RVB analogue), câble de signal vidéo DVI-D (RVB numérique), attache de cordon, CD-ROM (logiciel utilisé pour Windows et Macintosh, mode d'emploi, etc.), carte de garantie, guide de configuration rapide.

Étape 1 : Dépliez le support

Remarque

D'origine, le support est replié. Veillez à ne pas poser l'écran verticalement en laissant le support dans cet état, car vous risqueriez de le faire basculer.

Étape 2 : Raccordez l'écran à votre ordinateur

Mettez l'appareil et l'ordinateur hors tension avant de procéder au raccordement.

Remarques

• Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de plier les broches.
• Vérifiez l'alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo.

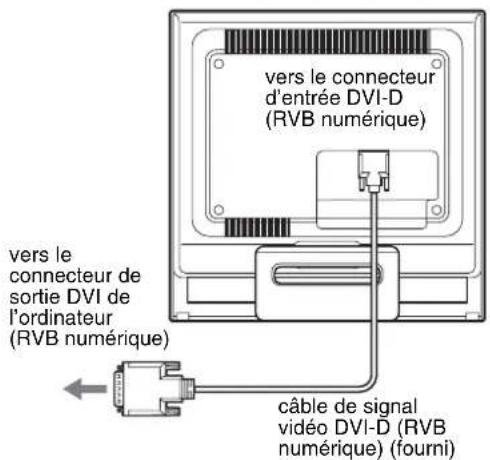

Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique)

Raccordez l'ordinateur au connecteur d'entrée DVI-D du moniteur (RVB numérique) à l'aide du câble de signal vidéo DVI-D (RVB numérique) fourni.

Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique).

À l'aide du câble de signal vidéo HD15-HD15 fourni (RVB analogique), raccordez l'ordinateur au connecteur d'entrée HD15 du moniteur (RVB analogique).

Raccordez l'ordinateur comme illustré ci-après.

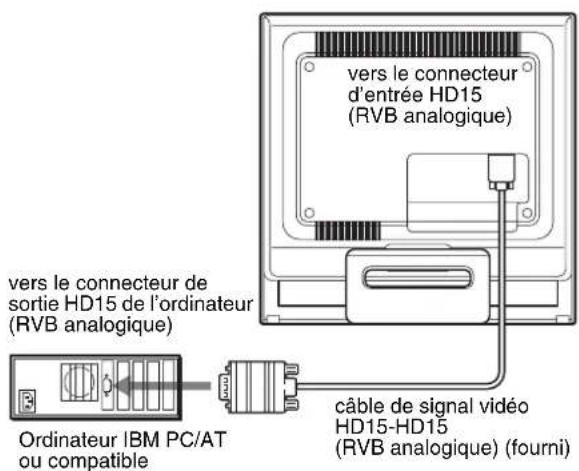

Raccordement à un ordinateur IBM PC/AT ou compatible.

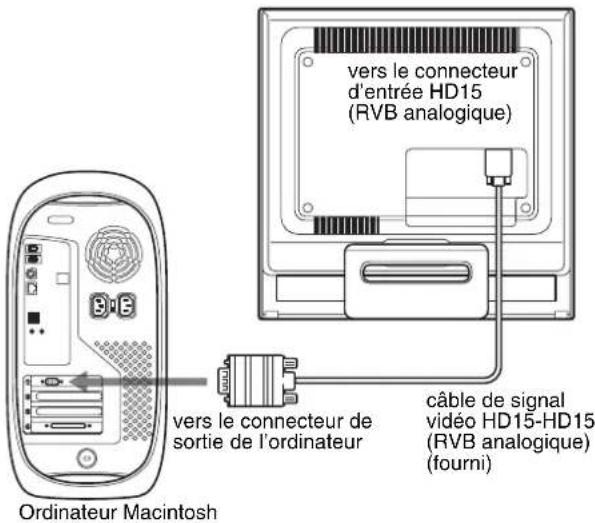

■ Raccordement à un ordinateur Macintosh.

Lorsque vous raccordez ce moniteur à un ordinateur Macintosh, utilisez l'adaptateur Macintosh (non fourni), le cas échéant. Raccordez l'adaptateur Macintosh à l'ordinateur avant de brancher le câble.

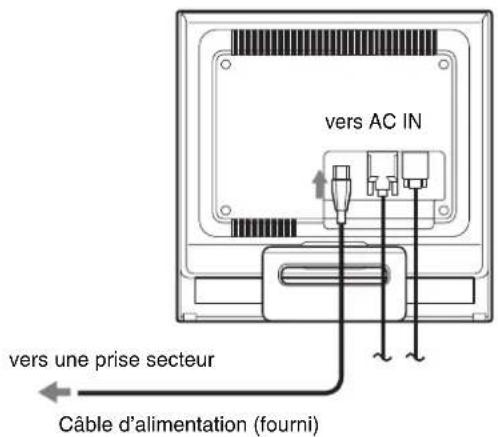

Étape 3 : Branchez le câble d'alimentation.

Lorsque le moniteur et l'ordinateur sont éteints, raccordez d'abord le cordon d'alimentation au moniteur, puis à une prise secteur.

Étape 4 : Fixez correctement les cordons et remettez le panneau arrière en place.

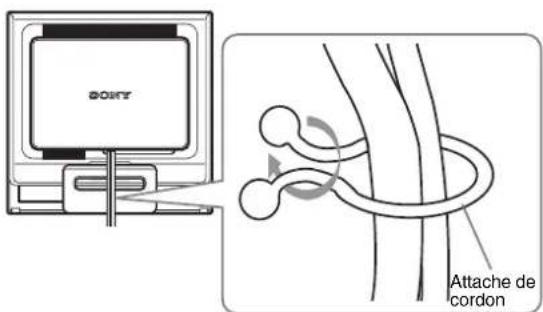

1. Regroupez les câbles et les cordons.

À l'aide de l'attache de cordon fournie, regroupez les câbles et les cordons.

Cette illustration est celle de la face arrière du moniteur SDM-HS75D. Ceci s'applique également aux autres modèles.

2. Remettez le panneau arrière en place.

Étape 5 : Mettez le moniteur et l'ordinateur sous tension.

1. Enfoncez le commutateur (alimentation) vers le haut.

L'indicateur (alimentation) du moniteur s'allume en vert.

2 Mettez l'ordinateur sous tension.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image.

Si aucune image n'apparaît à l'écran

• Vérifiez que le câble d'alimentation et le câble du signal vidéo sont correctement raccordés.

- Si l'indication « PAS D'ENTRÉE VIDÉO » apparaît à l'écran :

L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe quelle touche du clavier ou déplacez la souris.

- Si l'indication « CÂBLE NON CONNECTÉ » apparaît à l'écran :

Vérifiez que le câble de signal vidéo est raccordé correctement.

- Si l'indication « HORS PLAGE FRÉQUENCES » apparaît à l'écran :

Reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

RVB analogue RVB numérique
Fréquence horizontalité	28-80 kHz 28-64 kHz
Fréquence verticale	48-75 Hz 60 Hz
Résolution	1280×1024 ou moins 1280×1024 ou moins

Pour des informations plus détaillées sur les messages à l'écran, voir « Symptômes de défaillances et remèdes » à la page 18.

Vous n'avez besoin d'aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play « DDC » et détecte automatiquement toutes les autres informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote pour cet ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher à l'écran. Dans ce cas, suivez les instructions indiquées à l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz.

Étant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Réglage de l'inclinaison

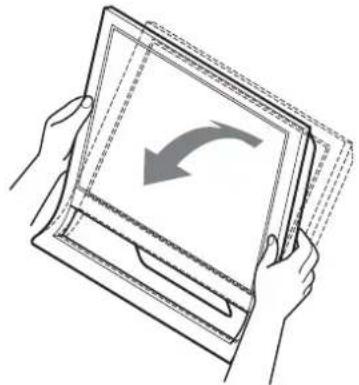

Cet écran peut être ajusté selon les angles illustrés ci-dessous.

Saisissez les côtés inférieurs de l'écran à cristaux liquides, puis ajustez l'inclinaison de l'écran.

Pour utiliser l'écran confortablement

Cet écran est conçu de manière à ce que vous puissiez le régler suivant un angle de visualisation confortable. Ajustez l'angle de visualisation de votre écran en fonction de la hauteur du bureau et de votre chaise et de manière à ce que l'écran ne vous reflète pas la lumière dans les yeux.

Remarques

Lorsque vous réglez l'inclinaison de l'écran, veillez à ne pas le bousculer et à ne pas provoquer sa chute.

Sélection du signal d'entrée (touche INPUT)

Appuyez sur la touche INPUT.

Le signal d'entrée change chaque fois que vous appuyez sur cette touche.

INPUT
Message à l'écran (s'affiche pendant environ 5 secondes dans le coin supérieur gauche).	Configuration du signal en entrée
ENTRÉE1: DVI-D Connecteur d'entrez DVI-D (RVB numérique) pour INPUT1
ENTRÉE2: HD15 Connecteur d'entre HD15 (RVB analogique) pour INPUT2

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur et mettez-les sous tension.

Pour obtenir les meilleurs résultats, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages de votre moniteur à l'aide des menus d'affichage.

Réglage de la luminosité

Appuyez sur la touche [noir] pour régler la luminosité de l'écran. À chaque pression sur la touche, le mode change comme suit :

UTILISATEUR → HAUT → MOYEN → BAS → UTILISATEUR ...

La luminosité de l'écran diminue lorsque le réglage de mode passe de HAUT à BAS.

Si vous sélectionnez UTILISATEUR, vous pouvez régler le niveau du rétroéclairage en appuyant sur les touches ↓ / ↑, de la même façon que lorsque vous sélectionnez RÉTROÉCLAIRAGE à l'aide du menu.

Les éléments des menus RÉTROÉCLAIRAGE, CONTRASTE et LUMINOSITÉ sont disponibles uniquement lorsque le mode est réglé sur UTILISATEUR (page 11).

Si vous sélectionnez BAS, la consommation électrique est réduite (page 16).

Pilotage par menu

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran. Voir page 11 pour plus de détails sur l'utilisation de la touche MENU.

Utilisez les touches ↓ / ↑ et OK pour sélectionner les icônes dans l'illustration du menu principal ci-dessus. Le menu 1 à 10 suivant apparaît. Appuyez sur ↓ pour faire défiler vers le bas jusqu'à ce que les icônes 9 à 10 du menu apparaissent. Reportez-vous à la page 11 pour plus de détails sur l'utilisation des touches ↓ / ↑ et OK.

RÉTROÉCLAIRAGE (page 11)

Sélectionnez le menu RÉTROÉCLAIRAGE pour régler la luminosité du rétroéclairage.

CONTRASTE (page 12)

Sélectionnez le menu CONTRASTE pour régler le contraste de l'image.

3 LUMINOSITÉ (page 12)

Sélectionnez le menu LUMINOSITÉ pour régler la luminosité de l'image (niveau de noir).

4 ÉCRAN

(page

Sélectionnez le menu ÉCRAN pour régler la netteté de l'image (phase/horloge) ou son centrage (position horizontale ou verticale).

5 COULEUR

(page

Sélectionnez le menu COULEUR pour ajuster la température des couleurs de l'image. Ce réglage ajuste la tonalité de l'écran. Lorsque COULEUR est réglé sur sRGB, vous ne pouvez pas régler CONTRASTE, LUMINOSITÉ ou GAMMA.

6 GAMMA

(page

Sélectionnez le menu GAMMA pour modifier le réglage des nuances de couleurs de l'image.

14)

NETTETÉ

(page

Sélectionnez le menu NETTETÉ pour ajuster la netteté des bords des images.

8 POSITION MENU (page 14) Sélectionnez POSITION MENU pour modifier la position du menu à l'écran.

9 DÉTECTION D'ENTRÉE (page 14) Le moniteur détecte automatiquement un signal d'entrée sur une borne d'entrée et modifie automatiquement l'entrée avant que le moniteur passe en mode d'économie d'énergie.

10 LANGUE (page 15) Sélectionnez LANGUE pour changer la langue des menus ou des messages.

11 Autres menus (page 15) Réglez les options de menu suivantes.

• RÉINITIALISATION →
• VERROU DU MENU

Utilisation des touches MENU, ↓/↑ et OK

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

2 Sélectionnez le menu que vous pouvez régler.

Appuyez sur les touches ↓/↑ pour afficher le menu de votre choix. Appuyez sur la touche OK pour sélectionner un paramètre.

3 Ajustez le menu.

Appuyez sur les touches ↓/↑ pour effectuer votre réglage puis appuyez sur la touche OK. Lorsque vous appuyez sur OK, le réglage est mémorisé et l'appareil revient au menu précédent.

4 Refermez le menu.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 45 secondes.

Réinitialisation des réglages

Vous pouvez réinitialiser les réglages à l'aide du menu RÉINITIALISATION. Voir page 15 pour plus de détails sur la réinitialisation des réglages.

Réglage du rétroéclairage (RÉTROÉCLAIRAGE)

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus facile à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le mode est réglé sur HAUT, MOYEN, ou BAS (page 10).

1. Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (RÉTROÉCLAIRAGE) puis appuyez sur la touche OK. Le menu RÉTROÉCLAIRAGE apparaît sur l'écran. 3. Appuyez sur les touches ↓/↑ pour régler le niveau de luminosité, puis appuyez sur la touche OK.

Réglage du contraste (CONTRASTE)

Ajustez le contraste de l'image.

Remarque

Il est impossible d'ajuster le contraste lorsque le mode est réglé sur HAUT, MOYEN, ou BAS (page 10).

1. Appuyez sur la touche MENU. Le menu principal apparaît sur l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (CONTRASTE) puis appuyez sur la touche OK. Le menu CONTRASTE apparaît sur l'écran. 3. Appuyez sur les touches ↓/↑ pour régler le contraste, puis appuyez sur la touche OK.

Réglage du niveau de noir d'une image (LUMINOSITÉ)

Ajustez la luminosité de l'image (niveau du noir).

Remarque

Il est impossible d'ajuster la luminosité lorsque le mode est réglé sur HAUT, MOYEN ou BAS (page 10).

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (LUMINOSITÉ) puis appuyez sur la touche OK. Le menu LUMINOSITÉ apparaît à l'écran. 3. Appuyez sur les touches ↓/↑ pour régler la luminosité, puis appuyez sur la touche OK.

Réglage de la netteté et du centrage de l'image (ÉCRAN) (signal RVB analogique uniquement)

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît à l'écran (page 16).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation (2) fonctionne.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image

Vous pouvez effectuer un autre réglage automatique de la qualité de l'image pour le signal d'entrée courant. (Voir

AUTOMATIQUE ci-dessous.)

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

Vous pouvez régler manuellement la netteté (phase/horloge) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement rappelés lorsque le même signal d'entrée est reçu.

Vous devrez peut-être refaire ces réglages si vous modifiez le signal d'entrée après avoir rebranché votre ordinateur.

Effectuer d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée courant (AUTOMATIQUE)

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (ÉCRAN) et appuyez ensuite sur la touche OK.

Le menu ÉCRAN apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner AUTOMATIQUE puis appuyez sur la touche OK.

Procédez aux réglages appropriés de la phase, de l'horloge et de la position horizontale/verticale de l'écran pour le signal d'entrée courant et enregistrez-les.

4 Appuyez sur les touches ↓/↑ pour sélectionner > puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

Réglage manuel de la netteté de l'image (PHASE/HORLOGE)

Vous pouvez ajuster la netteté de l'image comme suit.

1 Réglez la résolution de l'ordinateur sur 1280 × 1024.

2 Chargez le CD-ROM.

3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de test. Pour Windows

Cliquez sur [Utility] → [Windows]/[Win Utility.exe]. Pour Macintosh

Cliquez sur | Utility| → |Mac|/ |Mac Utility|.

4 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ÉCRAN) puis appuyez sur la touche OK.

Le menu ÉCRAN apparaît à l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner PHASE puis appuyez sur la touche OK.

Le menu PHASE apparaît à l'écran.

7 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes horizontales soient réduites au minimum.

Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

8 Appuyez sur la touche OK.

Le menu ÉCRAN apparaît à l'écran.

Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en suivant les étapes suivantes.

9 Appuyez sur les touches ↓/↑ pour sélectionner HORLOGE puis appuyez sur la touche OK.

Le menu HORLOGE apparaît à l'écran.

10 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

11 Cliquez sur END à l'écran pour désactiver la mire de test.

12 Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

13 Appuyez sur les touches ↓/↑ pour sélectionner ♦ puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

Réglage manuel de la position de l'image (CENTRAGE H/CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit :

1 Réglez la résolution de l'ordinateur sur 1280 × 1024.

2 Chargez le CD-ROM.

3 Démarrez le CD-ROM, sélectionnez la région et le modèle et affichez la mire de test.

Pour Windows

Cliquez sur [Utility] → [Windows]/[Win Utility.exe]. Pour Macintosh

Cliquez sur [Utility] → [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

6 Appuyez sur les touches ↓/↑ pour sélectionner CENTRAGE H ou CENTRAGE V puis appuyez sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaît sur l'écran.

7 Appuyez sur la touche ↓/↑ pour centrer la mire de test sur l'écran.

8 Cliquez sur [END] à l'écran pour désactiver la mire de test.

9 Appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

10 Appuyez sur les touches ↓/↑ pour sélectionner > puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

Réglage de la température des couleurs (COULEUR)

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

Vous pouvez régler la température de couleurs souhaitée pour chaque mode de luminosité de l'écran.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (COULEUR) puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la température des couleurs de votre choix et appuyez ensuite sur la touche OK.

Les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température passe de 9300K (réglage par défaut) à 6500K.

Lorsque l'option « UTILISATEUR » est sélectionnée pour la luminosité de l'écran, vous pouvez régler la température des couleurs sur « sRGB ».

Si vous sélectionnez « sRGB », les couleurs s'adaptent au profil sRGB. (Le réglage de couleur sRGB est un protocole industriel standard d'espace de couleur conçu pour les

produits informatiques.) Si vous sélectionnez « sRGB », les réglages de couleur de votre ordinateur doivent être définis selon le profil sRGB.

Remarques

• Si un ordinateur ou un autre appareil raccordé n'est pas compatible sRGB, il est impossible de régler la couleur sur le profil sRGB. Lorsque COULEUR est réglé sur sRGB, vous ne pouvez pas régler CONTRASTE, LUMINOSITÉ ou GAMMA.

Réglage précis de la température des couleurs (RÉGLAGE UTILISATEUR)

1 Appuyez sur les touches ↓/↑ pour sélectionner RÉGLAGE puis appuyez sur la touche OK. Le menu RÉGLAGE UTILISATEUR apparaît à l'écran. 2 Appuyez sur les touches ↓/↑ pour sélectionner R (rouge) ou B (bleu) puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↓/↑ pour ajuster la température des couleurs, puis appuyez sur la touche OK. Étant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à V (vert), la composante V est fixe. 3 Appuyez sur les touches ↓/↑ pour sélectionner ⊃, puis appuyez sur la touche OK. Le nouveau réglage des couleurs de UTILISATEUR est enregistré dans la mémoire et automatiquement rappelé lorsque UTILISATEUR est sélectionné. Le menu principal apparaît à l'écran.

Modification du réglage gamma (GAMMA)

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner γ (GAMMA) puis appuyez sur OK. Le menu GAMMA apparaît à l'écran. 3. Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

Réglage de la netteté (NETTETÉ)

Effectuez ce réglage pour augmenter la netteté des bords des images, etc.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (NETTETÉ), puis appuyez sur la touche OK. Le menu NETTETÉ apparaît à l'écran. 3. Appuyez sur les touches ↓/↑ pour régler la netteté, puis appuyez sur la touche OK.

Déplacement de la position du menu (POSITION MENU)

Vous pouvez changer la position du menu s'il masque une image à l'écran.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (POSITION MENU), puis appuyez sur la touche OK. Le menu POSITION MENU apparaît à l'écran. 3. Appuyez sur les touches ↓/↑ pour sélectionner la position de menu de votre choix, puis appuyez sur la touche OK. Il existe trois positions : une pour le haut, une pour le centre et une pour le bas de l'écran.

Changement automatique d'entrée (DÉTECTE ENTRÉE)

Si vous sélectionnez AUTO ACTIV dans le menu DÉTECTE ENTRÉE, le moniteur détecte automatiquement les signaux en entrée captés par une borne d'entrée et change automatiquement d'entrée avant de passer en mode d'économie d'énergie.

1. Appuyez sur la touche MENU. Le menu principal apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner (DÉTECTE ENTRÉE), puis appuyez sur la touche OK. Le menu DÉTECTE ENTRÉE apparaît à l'écran.

3. Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK. • AUTO ACTIV : Lorsque la borne d'entrée sélectionnée ne reçoit aucun signal ou lorsque vous utilisez la touche INPUT du moniteur pour sélectionner une borne d'entrée et que cette borne ne capte aucun signal, le message à l'écran s'affiche (page 17) et le moniteur vérifie automatiquement les signaux d'entrée captés par d'autres bornes d'entrée afin de commuter l'entrée. Lorsque l'entrée est commutée, la borne d'entrée sélectionnée est affichée dans le coin supérieur gauche de l'écran. Lorsqu'aucun signal n'est capté, le moniteur passe automatiquement en mode d'économie d'énergie.

• AUTO DÉSACTIV : L'entrée n'est pas commutée automatiquement. Appuyez sur la touche INPUT pour commuter la source d'entrée.

Sélection de la langue du menu affiché à l'écran (LANGUAGE)

Vous pouvez modifier la langue des menus ou des messages affichés à l'écran.

1. Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur la touche ↓ jusqu'à ce que l'icône correspondant à l'option souhaitée apparaisse.

3 Appuyez sur les touches ↓/↑ pour sélectionner (LANGUAGE) puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît à l'écran.

4 Appuyez sur ↓/↑ pour sélectionner une langue, puis appuyez sur OK.

• ENGLISH : Anglais FRANÇAIS
• DEUTSCH : Allemand
• ESPANOL : Espagnol ITALIANO : Italien
• NEDERLANDS : Néerlandais SVENSKA : Suédois ·RUSSIAN : Russe ·中文 : Chinois

Réglages additionnels

Vous pouvez ajuster les options suivantes : RÉINITIALISATION - VERROU DU MENU

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur la touche ↓ jusqu'à ce que l'icône correspondant à l'option souhaitée apparaisse. 3 Appuyez sur les touches ↓/↑ pour sélectionner l'option de votre choix et appuyez ensuite sur la touche OK.

Ajustez l'option sélectionnée en appliquant les instructions suivantes.

■ Réinitialisation des données de réglage à leurs valeurs par défaut

Vous pouvez réinitialiser les réglages aux réglages par défaut.

1. Appuyez sur les touches ↓/↑ pour sélectionner → (RÉINITIALISATION) puis appuyez sur la touche OK. Le menu RÉINITIALISATION apparaît à l'écran. 2. Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

• OK : Réinitialise toutes les données de réglage à la configuration par défaut. Notez que le réglage (LANGUAGE) n'est pas réinitialisé par cette méthode.
• ANNULER : Annule la réinitialisation et retourne à l'écran du menu.

■ Verrouillage du menu et des commandes

Vous pouvez verrouiller le fonctionnement des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

1. Appuyez sur les touches ↓/↑ pour sélectionner ON (VERROU DU MENU) puis appuyez sur la touche OK.

Le menu VERROU DU MENU apparaît à l'écran.

2. Appuyez sur les touches ↓/↑ pour sélectionner ACTIF ou INACTIF, puis appuyez sur la touche OK.

• ACTIF : Seul le commutateur (alimentation) peut être utilisé. Si vous tentez d'effectuer une autre opération, l'icône (VERROU DU MENU) apparaît à l'écran.
• INACTIF : (VERROU DU MENU) est désactivé. Si vous réglez le (VERROU DU MENU) sur ACTIF, seul ce paramètre de menu peut être sélectionné.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou à une carte graphique vidéo compatible DPMS (Display Power Management Standard) pour entrée analogique/DMPM (DVI Digital Monitor Power Management) pour entrée numérique, le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

SDM-HS75D

Mode d'alimentation	Consommation d'énergie	L'indicateur (alimentation)
fonctionnement normal	45 W (max.) vert
inactif* (sommeil profond)**	1,0 W (max.) orange
hors tension 1,0 W (max.) désactivé

Mode d'alimentation	Consommation d'énergie	L'indicateur (alimentation)
fonctionnement normal	50 W (max.) vert
inactif* (sommeil profond)**	1,0 W (max.) orange
hors tension 1,0 W (max.) désactévé

• Lorsque votre ordinateur passe en mode « inactif », le signal d'entrée est coupé et l'indication PAS D'ENTREE VIDEO apparaît à l'écran. Au bout de 5 secondes, le moniteur passe en mode d'économie d'énergie. ** « sommeil profond » est un mode d'économie d'énergie défini par l'Environmental Protection Agency.

Réduction de la consommation électrique (mode BAS)

Si vous réglez le mode BAS en appuyant sur la touche située à l'avant du moniteur, le niveau du rétroéclairage ainsi que la consommation électrique sont réduits.

Appuyez plusieurs fois sur la touche jusqu'à ce que l'indication BAS apparaisse.

BAS s'affiche et le niveau du rétroéclairage est réduit. BAS disparaît automatiquement au bout d'environ 5 secondes.

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la précision de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît à l'écran.

Le mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés par défaut, enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé par défaut, l'image apparaît automatiquement à l'écran, avec le réglage par défaut approprié.

Si certains signaux d'entrée ne correspondent à aucun mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) : Fréquence horizontale : 28 - 80 kHz, Fréquence verticale : 48 - 75 Hz.

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes préréglés par défaut, il se peut que l'affichage de l'image à l'écran prenne plus de temps. Ces données de réglage sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondant à l'un des modes préréglés par défaut.

Remarque

Il n'est pas nécessaire de régler les signaux RVB numériques du connecteur d'entrée DVI-D pour INPUT1.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster complètement la position, la phase et le pas de l'image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 12). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Remarque

Pendant que la fonction de réglage de la qualité d'image automatique est activée, seul le commutateur (alimentation) fonctionnera.

Dépannage

Avant de prendre contact avec l'assistance technique, parcourez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir « Symptômes de défaillances et remèdes » à la page 18.

Si l'indication HORS PLAGE FRÉQUENCES apparaît sur l'écran

Cela signifie que le signal d'entrée n'est pas supporté par les spécifications du moniteur. Vérifiez les éléments suivants.

Si « xxx.xkHz/ xxxHz » est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas supportée par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

Si « RÉSOLUTION > 1280 × 1024 » est affiché

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1 280 × 1 024 ou moins).

Si l'indication PAS D'ENTRÉE VIDÉO apparaît sur l'écran

Cela indique qu'aucun signal n'est reçu.

PASSE EN MODE ÉCO

Le moniteur passe en mode d'économie d'énergie environ 5 secondes après l'affichage du message.

Si l'indication CABLE NON CONNECTÉ apparaît sur l'écran

Cela indique que le câble de signal vidéo a été débranché.

Symptômes de défaillances et remèdes

Si un problème est causé par l'ordinateur ou tout autre appareil connecté, reportez-vous au mode d'emploi de l'appareil connecté.

Symptôme Vérifiéez ces éléments
Pas d'image
Si levoyant d'alimentation n'est pas allumé ou si levoyant d'alimentation nc's/allume pas lorsque vous appuyez sur le commutateur d'alimentation ,	Vérifiéz que le cordon d'alimentation est correctement raccordé.
Si CABLE NON CONNECTÉ apparait sur l'écran,	Vérifiéz que le cable de signal videoe est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).Vérifiéz que les broches du connecteur d'entrée videoe ne sont pas piées ou enforcées.Un cable de signal videoe non fourni est raccordé. Si vous raccordez un cable de signal videoo non fourni, l'indication CABLE NON CONNECTÉ peut apparaitre sur l'écran avant le passage en mode d'économic d'énergic. Il nc s'agit pas d'un problème de fonctionnement.
Si l'indication PAS D'ENTREE VIDEO apparait sur l'écran ou si l'indicateur (alimentation) est allumé en orange,	Vérifiéz que le cable de signal videoe est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).Vérifiéz que les broches du connecteur d'entrée videoe ne sont pas piées ou enforcées.Problèmes causés par un ordinateur ou un autre appeareil raccordé et non par le monitérL'ordinateur est en mode d'économie d'énergie. Appuyez sur une touche qualconque du clavier ou déplacez la souris.Vérifiéz que votre carte graphique est correctement installée.Vérifiéz que l'alimentation de l'ordinateur est activée.Redémarrez l'ordinateur.
Si HORS PLAGE FRÉQUENCES apparait à l'écran,	Problèmes causés par un ordinateur ou un autre appeareil raccordé et non par le monitérVérifiéz que la plage de fréquence videoe est comprise dans la plage spécifique pour le moniteur. Si vous avez remplaçé un ancien moniteur par ce moniteur, rebranche l'ancien, puis ajustez la carte graphique de l'ordinateur dans les plages suivantes :Horizontale : 28-80 kHz (RVB analogue), 28-64 kHz (RVB numérique)Verticale : 48-75 Hz (RVB analogue), 60 Hz (RVB numérique)Résolution : 1 280 x 1 024 ou moins
Si vous utilissez Windows et que vous remplacez un ancien moniteur par celui-ci,	Si vous avez remplaçé toute ancien moniteur par cc moniteur, rebranche l'ancien moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants » et sélectionnze « SDM-HS75D » ou « SDM-HS95D » dans la liste « Modèles » dans l'écran de sélection de périphériques Windows. Si le nom du modulo ne se trouve pas dans la liste « Modèles », essayez « Plug & Play »
Si vous utilisez un système Macintosh,	Si vous utilisez l'adaptateur Macintosh (non fourni), vérifie que l'adaptateur Macintosh et le cable de signal videoe sont bien raccordés (page 7).
L'image scintille, sautille, oscille ou est brouillée	Ajustez le pitch et la phase (page 12).Branchez le moniteur sur une autre pisi secteur, de préférence reliée à un autre circuit.Problèmes causés par un ordinateur ou un autre appeareil raccordé et non par le monitérConsultez le mode d'emploi de votre carte graphique pour le réglage approprié du monitér.Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur. Meme si la fréquence est comprise dans la plage spécifique, il se peut que certaines cartes videoe offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à atteindre la meilleurc image possible.
Symptôme Vérifiez ces éléments
L'image est floue	• Ajustez la luminosité et le contraste (page 12). • Ajustez le pitch et la phase (page 12).■ Problèmes causés par un ordinateur ou un autre apparéil raccordé et non par le monitér• Réglez la résolution de votre ordinateur sur 1 280 × 1 024.
Apparition d'images fantômes	• N'utilise pas de prolongateursurs de cable video et/ou de boîtiers de commutation videoo.• Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L' image n'est ni centréecorrectement, ni au bon format(signal RVB analogiqueuniquement)	• Ajustez l'horlogé et la phase (page 12).• Ajustez la position de l'image (page 13). Attention que certains modes video ne replissant pas l'écran jusqu'àux bords.
L' image est trop petite	■ Problèmes causés par un ordinateur ou un autre apparéil raccordé et non par le monitér• Réglez la résolution de votre ordinateur sur 1 280 × 1 024.
L' image estASFlore• Réglez la luminosité à l'aide du menu LUMINOSITÉ (page 12).• Réglez le rétroéclairage (page 11).• Réglez la luminosité à l'aide de la touche |page 10).• Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.
Apparition d'un motif ondulatoire ou elliptique (moiré)	• Ajustez le pitch et la phase (page 12).
Les couleurs ne sont pas uniformes	• Ajustez le pitch et la phase (page 12).
Le blanc ne semble pas blanc	• Réglez la température des couleurs (page 13).
Les touches du monitér sont inopérantes(àparait sur l'écran)	• Si le verrouillage des réglages est régé sur ACTIF, réglez-le sur INACTIF (page 15).
Le monitér se met hors tension au bout d'un moment	■ Problèmes causés par un ordinateur ou un autre apparéil raccordé et non par le monitér• Désactiver le mode d'économie d'énergie de l'ordinateur.
La résolution affichée dans l'écran de menu est incorrekte	• Selon le paramétrage de la carte graphique, il est possible que la résolution affichée dans l'écran de menu ne correspondc pas à celle de l'ordinateur.

Si le problème persiste, appelez notre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation : SDM-HS75D ou SDM-HS95D
• Numéro de série
• Description détaillée du problème
• Date d'achat
• Nom et spécifications de votre ordinateur et de votre carte graphique

Spécifications

SDM-HS75D

Panneau LCD Type de panneau : a-Si TFT à matrice active

active

Taille de l'image : 17,0 pouces

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 - 80 kHz

(RVB analogue)

28-64 kHz

(RVB numérique)

Verticale : 48 - 75 Hz

(RVB analogue)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1280 points

Verticale : Max. 1024 lignes

Niveau des signaux d'entrée

Signal vidéo RVB analogue

0,7 V crête-à-crête, 75 Ω, positif

Signal SYNC

Niveau TTL, 2,2 kΩ

positif ou négatif

(synchronisation horizontale et

verticale séparées)

Signal RVB numérique

(DVI) : TMDS (lien simple)

Puissance de raccordement : 100-240 V, 50-60 Hz

Max. 1,0 A

Température de fonctionnement

5-35 °C

Dimensions (largeur/hauteur/profondeur)

Écran (verticalement) :

environ 388 × 382,5 × 139,2 mm

Masse environ 5 kg

Plug & Play DDC2B

Accessoires Voir page 7.

SDM-HS95D

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 19,0 pouces

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 - 80 kHz

(RVB analogue)

28-64 kHz

(RVB numérique)

Verticale : 48-75 Hz

(RVB analogue)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1280 points

Verticale : Max. 1024 lignes

Niveau des signaux d'entrée

Signal vidéo RVB analogique

0,7 V crête à crête, 75 Ω, positif

Signal SYNC

Niveau TTL, 2,2 kΩ

positif ou négatif

(synchronisation horizontale et

verticale séparées)

Signal RVB numérique

(DVI) : TMDS (lien simple)

Puissance de raccordement : 100-240 V, 50-60 Hz

Max. 1,0 A

Température de fonctionnement

5-35°C

Dimensions (largeur/hauteur/profondeur)

Écran (verticalement) :

environ 435 × 418 × 146 mm

Masse environ 6 kg

Plug & Play DDC2B

Accessoires : voir page 7.

• Condition de synchronisation horizontale et verticale recommandée
• La largeur de synchronisation horizontale doit être supérieure de plus de 4,8 % à la durée horizontale totale ou 0,8 µs, suivant la plus grande valeur.
• La largeur de suppression horizontale doit être supérieure à 2,5 µs
• La largeur de suppression verticale doit être supérieure à 450 µs

La conception et les spécifications sont sujettes à modifications sans préavis.

Écran couleur à cristaux liquides à transistors à couches minces (TFT LCD) pour ordinateur

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur : maximum 15 pieds

Tension : minimum 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Ajuste les éléments de menu suivants.

• REST BLOQ DE AJUSTES

5 COLOR (page

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : Fiche Nema 5-15 broches

Cordon : Type SVT ou SJT, minimum 3 × 18 AWG

Longueur : Maximum 15 pieds

Tension : Minimum 7 A, 125 V

Surge no écra o menu RESET.

Cette notice s'applique aux États-Unis et au Canada uniquement. Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS Type de fiche : Fiche Nema 5-15 broches Cordon : Type SVT ou SJT, minimum 3 × 18 AWG Longueur : Maximum 15 pieds Tension : Minimum 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 à 3 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur : maximum 15 pieds

Tension : minimum 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 à 3 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser

le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes :

SPÉCIFICATIONS

Type de fiche : fiche Nema 5-15 broches

Cordon : type SVT ou SJT, minimum 3 × 18 AWG

Longueur maximale : 15 pieds

Tension minimale : 7 A, 125 V

0,7 V crête-à-crête, 75 Ω, positif

Signal de synchronisation

Niveau TTL, 2,2 kΩ

positif ou négatif

Cette notice s'applique aux États-Unis et au Canada uniquement.

Si cet appareil est exporté aux États-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes : SPÉCIFICATIONS

Type de fiche : Fiche Nema 5-15 broches

Cordon : Type SVT ou SJT, minimum 3 × 18 AWG

Longueur : Maximum 15 pieds

Tension : Minimum 7 A, 125 V
