NÁVOD K OBSLUZE DSMHS95D SONY

• Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn. Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.2-651-717-12(1) © 2005 Sony Corporation TFT LCD Color Computer Display SDM-HS75D SDM-HS95D Návod k obsluze CZ2 Owner’s Record The model and serial numbers are located at the rear of the unit. Record these numbers in the spaces provided below. Refer to them whenever you call upon your dealer regarding this product. Model No. Serial No. To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. Dangerously high voltages are present inside the unit. Do not open the cabinet. Refer servicing to qualified personnel only. FCC Notice This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help. You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment. WARNING IMPORTANTE Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo. If you have any questions about this product, you may call; Sony Customer Information Services Center 1-800-222-7669 or http://www.sony.com/ Declaration of Conformity Trade Name: SONY Model: SDM-HS75D SDM-HS95D Responsible Party: Sony Electronics Inc. Address: 16530 Via Esprillo, San Diego, CA 92127 U.S.A. Telephone Number: 858-942-2230 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. NOTICE This notice is applicable for USA/Canada only. If shipped to USA/Canada, install only a UL LISTED/CSA LABELLED power supply cord meeting the following specifications: SPECIFICATIONS Plug Type Nema-Plug 5-15p Cord Type SVT or SJT, minimum 3 × 18 AWG Length Maximum 15 feet Rating Minimum 7 A, 125 V NOTICE Cette notice s’applique aux Etats-Unis et au Canada uniquement. Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d’alimentation portant la mention UL LISTED/CSA LABELLED et remplissant les conditions suivantes: SPECIFICATIONS Type de fiche Fiche Nema 5-15 broches Cordon Type SVT ou SJT, minimum 3 × 18 AWG Longueur Maximum 15 pieds Tension Minimum 7 A, 125 V As an ENERGY STAR Partner, Sony Corporation has determined that this product meets the ENERGY STAR guidelines for energy efficiency.Obsah
• Macintosh je ochranná známka společnosti Apple Computer, Inc., registrovaná v USA a v jiných zemích.• Windows a MS-DOS jsou registrované ochranné známky společnosti Microsoft Corporation v USA a jiných zemích.• IBM PC/AT a VGA jsou registrované ochranné známky společnosti IBM Corporation v USA.
• VESA a DDC jsou ochranné známky sdružení Video Electronics Standards Association. ENERGY STAR je registrovaná známka v USA.• Adobe a Acrobat jsou ochranné známky společnosti Adobe Systems Incorporated.• Všechny ostatní uvedené názvy produktů mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
• Značky„™“ a „®“ nejsou navíc uváděny v této příručce ve všech případech.

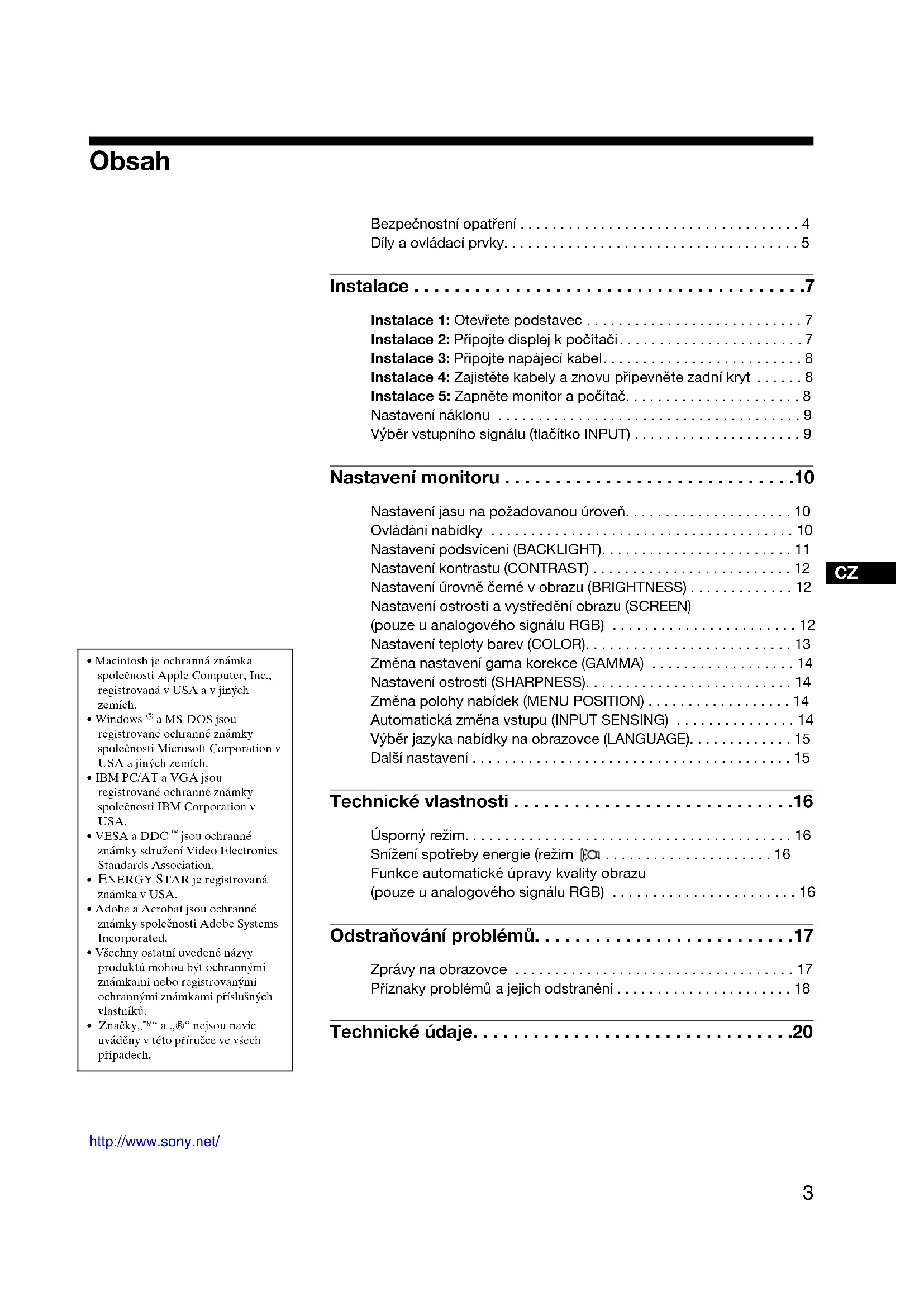

• Bezpečnostní opatření p. 4
• Díly a ovládací prvky p. 5
• Instalace p. 7
• Instalace 1: Otevřete podstavec p. 7

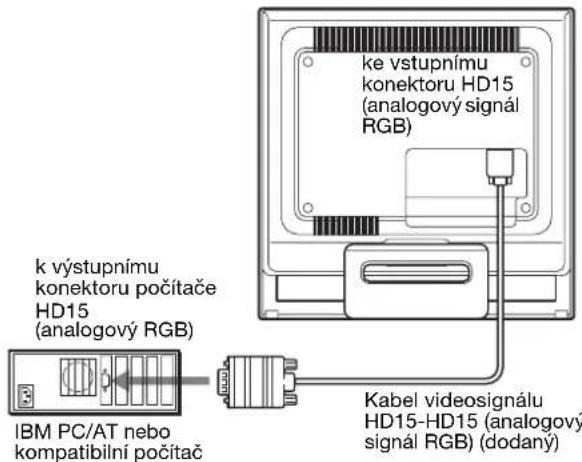

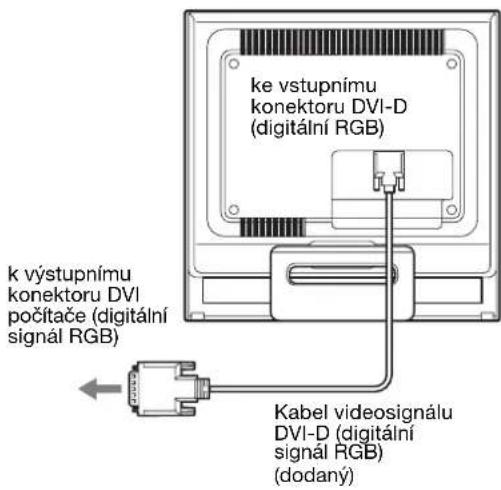

• Instalace 2: Připojte displej k počítači p. 7

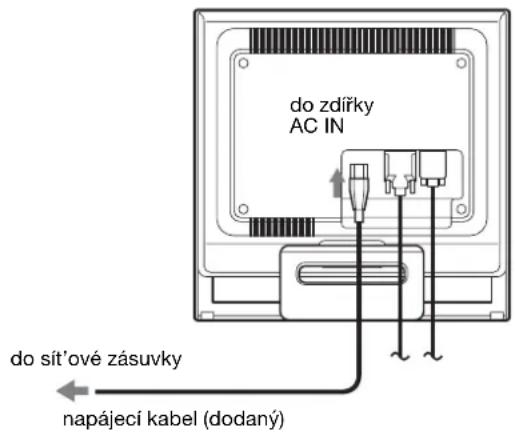

• Instalace 3: Připojte napájecí kabel p. 8

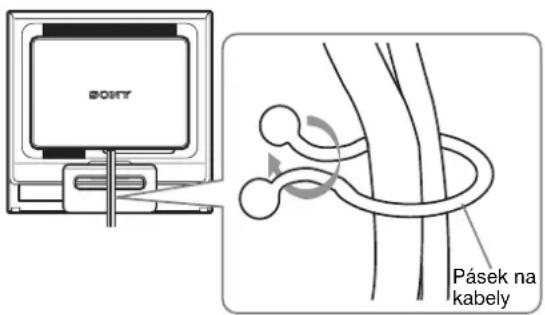

• Instalace 4: Zajistěte kabely a znovu připevněte zadní kryt p. 8
• Instalace 5: Zapněte monitor a počítač p. 8
• Nastavení náklonu p. 9
• Výběr vstupního signálu (tlačítko INPUT) p. 9
• Nastavení monitoru p. 10
• Nastavení jasu na požadovanou úroveň p. 10
• Ovládání nabídky p. 10
• Nastavení podsvícení (BACKLIGHT) p. 11
• Nastavení kontrastu (CONTRAST) p. 12
• Nastavení úrovně černé v obrazu (BRIGHTNESS) p. 12
• Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB) p. 12
• Nastavení teploty barev (COLOR) p. 13
• Změna nastavení gama korekce (GAMMA) p. 14
• Nastavení ostrosti (SHARPNESS) p. 14
• Změna polohy nabídek (MENU POSITION) p. 14
• Automatická změna vstupu (INPUT SENSING) p. 14
• Výběr jazyka nabídky na obrazovce (LANGUAGE) p. 15
• Další nastavení p. 15
• Technické vlastnosti p. 16
• Úsporný režim p. 16
• Snížení spotřeby energie (režim ) p. 16
• Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB) p. 16
• Odstraňování problémů p. 17
• Zprávy na obrazovce p. 17
• Příznaky problémů a jejich odstranění p. 18
• Technické údaje Bezpečnostní opatření Upozornění týkající se napájení p. 204

• Použijte dodaný napájecí kabel. Pokud použijete jiný napájecí kabel, přesvědčte se, že je slučitelný s vaší místní rozvodnou sítí. Pro zákazníky v USA Pokud nepoužijete odpovídající kabel, tento monitor nebude splňovat povinné standardy FCC. Pro zákazníky ve Velké Británii Pokud monitor používáte ve Velké Británii, ujistěte se, že používáte odpovídající napájecí kabel pro Velkou Británii. Umístění Neinstalujte nebo neponechávejte monitor na následujících místech:

• Na místech vystavovaných extrémním teplotám, například blízko radiátorů, topení nebo na přímém slunečním světle. Vystavování monitoru extrémním teplotám, například v automobilu zaparkovaném na přímém slunečním světle nebo v blízkosti topení, může způsobit deformace skříně nebo poruchy.

• Na místa vystavená mechanickým vibracím nebo otřesům.

• Blízko zařízení vytvářejících silné magnetické pole, například televizorů nebo dalších domácích spotřebičů.

• Na místa s velkým výskytem prachu, nečistot či písku, například v blízkosti otevřeného okna nebo dveří. Pokud bude monitor dočasně umístěn ve venkovním prostředí, učiňte odpovídající opatření proti prachu a nečistotám ze vzduchu. V opačném případě by mohlo dojít k neopravitelné poruše. Položte tuto jednotku na rovnou plochu. Nepokládejte to na nestejnoměrný povrch jako například na roh stolu. Pokud část jednotky povrch přesahuje, jednotka může spadnout nebo způsobit škodu či zranění. Zacházení s LCD displejem

• LCD displej neumíst’ujte směrem ke slunci, mohlo by dojít k jeho poškození. Buďte opatrní při umíst’ování monitoru v blízkosti okna.

• Na LCD displej netlačte a neškrábejte po něm. Neumíst’ujte na něj žádné těžké předměty. Mohlo by dojít ke ztrátě linearity nebo k poruchám LCD displeje.

• Pokud se tento monitor bude používat na studeném místě, může se na displeji objevit zbytkový obraz. Nejedná se o poruchu. Jakmile teplota vzroste na běžnou provozní hodnotu, obnoví se běžné zobrazení.

• Pokud bude na displeji zobrazen statický obraz po dlouhou dobu, může se na chvíli objevit zbytkový obraz. Tento zbytkový obraz časem zmizí.

• LCD panel se během provozu zahřívá. Nejedná se o poruchu. Informace o LCD (Liquid Crystal Display) Povšimněte si, že LCD obrazovka je vyrobena pomocí vysoce přesné technologie. Na LCD obrazovce se však mohou objevovat konstantní černé body nebo svítící body (červené, modré nebo zelené) a nepravidelné barevné pruhy nebo pruhy různého jasu. Nejedná se o poruchu. (Efektivní body: více než 99,99%) Údržba

• Před čištěním monitoru nezapomeňte vytáhnout napájecí kabel ze zásuvky.

• LCD obrazovku čistěte pomocí jemného hadříku. Pokud používáte tekutý čistič na sklo, nepoužívejte žádný typ čistidla obsahující antistatické činidlo nebo podobné příměsi – může se tím poškrábat ochranná vrstva LCD obrazovky.

• Skříň monitoru, panel a ovládací prvky čistěte pomocí měkkého hadříku navlhčeného jemným čisticím roztokem. Nepoužívejte abrazivní houbičku, čisticí prášek nebo rozpouštědla jako líh nebo benzín.

• Nejezděte po obrazovce, nedotýkejte se jejího porvchu a ani na ni net’ukejte ostrými nebo drsnými předměty, jako je kuličkové pero nebo šroubovák. Tento typ dotyku může způsobit poškrábání obrazovky.

• Uvědomte si, že pokud je tento monitor vystaven těkavým roztokům, jako jsou insekticidy, nebo pokud dojde k dlouhodobému styku s gumovými materiály nebo PVC materiály, může dojít ke změnám v materiálu nebo k degradaci ochranné vrstvy LCD displeje. Přeprava

• Pokud chcete monitor přemístit, odpojte od monitoru všechny kabely a monitor vždy pevně uchopte oběma rukama. Pokud monitor upustíte, můžete se zranit nebo může dojít k poškození monitoru.

• Při přepravě monitoru kvůli opravě nebo odeslání použijte původní lepenkovou krabici a balicí materiál. Instalace na zeď nebo na závěsné rameno Pokud chcete obrazovku instalovat na zeď nebo na závěsné rameno, konzultujte kvalifikovaný personál. Pro tento typ instalace musí být zadní kryt odstraněn. Likvidace monitoru

• Nelikvidujte tento monitor vyhozením do běžného domácího odpadu.

• Fluorescenční trubice použitá v tomto monitoru obsahuje rtut’. Likvidace monitoru musí být provedena v souladu s předpisy lokálního asanačního orgánu. Toto zařízení by mělo být nainstalováno blízko snadno dosažitelné zásuvky. Příklad typů zástrček pro 100 až 120 V stř. pro 200 až 240 V stř. pouze pro 240 V stř.5

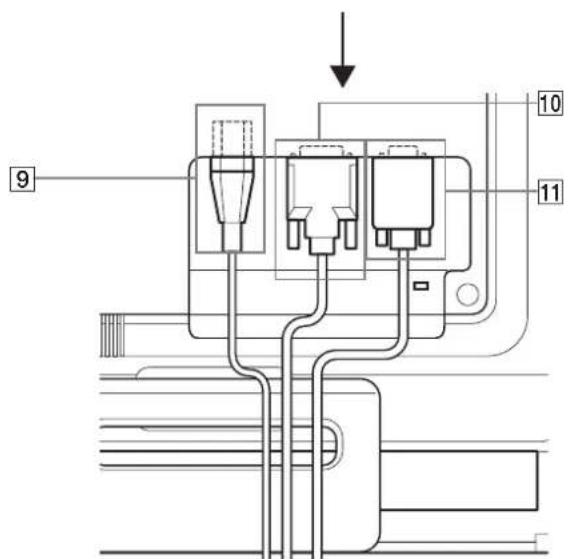

Díly a ovládací prvky Podrobné informace najdete na stranách uvedených v závorkách. Vypínač 1 (napájení) a ovládací tlačítka jsou vpravo dole na přední části monitoru. Přední strana displeje Zadní strana displeje 1 Vypínač 1 (napájení) a indikátor (strany 8, 16) Stisknutím vypínače 1 (napájení) směrem vzhůru displej zapnete nebo vypnete.Je-li displej zapnutý, indikátor napájení svítí zeleně, a je-li monitor v úsporném režimu, indikátor svítí oranžově.2 MENU tlačítko (strany 10, 11)Toto tlačítko zobrazuje nebo zavírá hlavní nabídku.3 m/M tlačítka (strana 11) Tato tlačítka slouží jako tlačítka m/M při výběru položek nabídek a při provádění nastavení.4 OK tlačítko (strana 11)Tímto tlačítkem se vybírá položka nebo potvrzují nastavení v nabídce. 5 tlačítko (strana 10)Tímto tlačítkem se mění jas obrazovky.6 Tlačítko INPUT (strana 9)Toto tlačítko přepíná vstupní signál videa mezi INPUT1 a INPUT2 tehdy, když jou dva počítače připojeny k monitoru.7 Otvor bezpečnostního zámkuOtvor bezpečnostního zámku by měl být používán s bezpečnostním systémem Kensington Micro Saver Security System.Micro Saver Security System je ochranná známka společnosti Kensington.MENUOKINPUT MENU

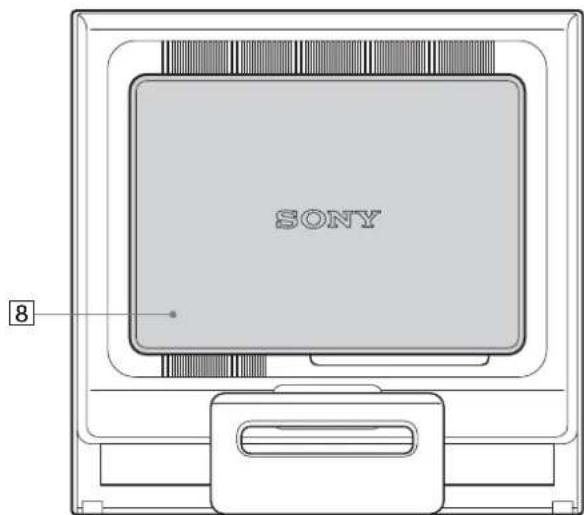

Stisknutím směrem vzhůru displej zapnete nebo vypnete.6 Zadní strana displeje 8 Zadní kryt (strana 8) Tento kryt odstraňte, pokud připojujete/odpojujete kabely nebo přívody. 9 Konektor střídavého napájení AC IN (strana 8) Připojte napájecí kabel (dodaný). 0 Vstupní konektor DVI-D (digitální signál RGB) pro vstup INPUT1 (strana 7) Tento konektor slouží pro vstup digitálního videosignálu RGB vyhovujícího normě DVI Rev.1.0. qa Vstupní konektor HD15 (analogový signál RGB) (strana 7) Tento konektor slouží pro vstup analogového videosignálu RGB (0,7 Vp-p, pozitivní) a signálu SYNC.

Odstraňte zadní kryt.7

Instalace Než začnete monitor používat, zkontrolujte, zda balení obsahuje následující položky:•LCD displej• Napájecí kabel• Kabel videosignálu HD15-HD15 (analogový signál RGB)• Kabel videosignálu DVI-D (digitální signál RGB)• Pásek na kabely• Disk CD-ROM (obslužný program pro Windows/Macintosh, Provozní pokyny apod.)• Záruční list• Průvodce rychlým nastavením Instalace 1: Otevřete podstavec PoznámkaPodstavec je složen dle továrního nastavení. Neumíst’ujte obrazovku vertikálně k podstavci v tomto nastavení, jinak by se mohla obrazovka překotit. Instalace 2: Připojte displej k počítači Monitor i počítač před připojením vypněte.Poznámky• Nedotýkejte se kolíků konektoru kabelu videosignálu, mohlo by dojít k jejich ohnutí.• Zkontrolujte orientaci konektoru HD15, předejdete tak ohnutí kolíků konektoru kabelu videosignálu. Připojte počítač vybavený výstupním konektorem DVI (digitální signál RGB) Pomocí dodaného kabelu videosignálu DVI-D (digitální signál RGB) připojte počítač ke vstupnímu konektoru monitoru DVI-D (digitální signál RGB). Připojte počítač vybavený výstupním konektorem HD15 (analogový signál RGB) Pomocí dodaného kabelu videosignálu HD15-HD15 (analogový signál RGB) připojte počítač ke vstupnímu konektoru monitoru HD15 (analogový signál RGB).Připojte počítač podle následujících ilustrací. x Připojení k počítači IBM PC/AT nebo kompatibilnímu počítači x Připojení k počítači Macintosh V případě potřeby použijte při připojování tohoto monitoru k počítači Macintosh adaptér Macintosh (není součástí dodávky). Adaptér pro Macintosh připojte k počítači před připojením kabelu. k výstupnímu konektoru DVI počítače (digitální signál RGB)ke vstupnímu konektoru DVI-D(digitální RGB)Kabel videosignálu DVI-D (digitální signál RGB) (dodaný)IBM PC/AT nebokompatibilní počítačke vstupnímu konektoru HD15 (analogový signál RGB) k výstupnímu konektoru počítače HD15 (analogový RGB)Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)Počítač Macintoshk výstupnímu konektoru počítače Kabel videosignálu HD15-HD15 (analogový signál RGB) (dodaný)ke vstupnímu konektoru HD15 (analogový signál RGB)8 Instalace 3: Připojte napájecí kabel Ujistěte se, že monitor i počítač je vypnutý. Připojte nejdříve napájecí kabel k monitoru a poté ho zapojte do elektrické zásuvky. Instalace 4: Zajistěte kabely a znovu připevněte zadní kryt 1 Svažte kabely a přívody. Pomocí dodaného pásku na kabely svažte kabely a přívody. 2 Znovu připevněte zadní kryt. Instalace 5: Zapněte monitor a počítač 1Stiskněte vypínač 1 (napájení) směrem vzhůru. Indikátor 1 (napájení) na monitoru se rozsvítí zeleně. 2 Zapněte počítač. Instalace monitoru je dokončena. V případě potřeby nastavte obraz ovládacími prvky monitoru. Pokud se na obrazovce neobjeví obraz

• Zkontrolujte, zda je správně připojen napájecí kabel a kabel videosignálu.

• Pokud se na obrazovce objeví NO INPUT SIGNAL: Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

• Pokud se na obrazovce objeví CABLE DISCONNECTED: Zkontrolujte, zda je správně připojen kabel videosignálu.

• Pokud se na obrazovce objeví OUT OF RANGE: Znovu připojte starý monitor. Poté nastavte grafickou kartu počítače v následujících rozsazích. Další informace o zprávách na obrazovce viz „Příznaky problémů a jejich odstranění“ na straně 18. Použití specifických ovladačů není nutné Tento monitor vyhovuje standardu „DDC“ Plug & Play a umožňuje automaticky detekovat veškeré informace o monitoru. Do počítače není nutné instalovat specifické ovladače. Při prvním zapnutí počítače po připojení monitoru se může na obrazovce zobrazit okno Průvodce instalací. V takovém případě postupujte dle zobrazených pokynů. Monitor typu Plug & Play je automaticky vybrán, abyste jej mohli používat. Vertikální frekvence se nastaví na 60 Hz. Vzhledem k tomu, že se neprojevuje blikání obrazu, můžete používat toto nastavení. Nemusíte nastavovat vertikální frekvenci na vysoké hodnoty. do zdířky AC IN do sít’ové zásuvky napájecí kabel (dodaný) Pásek na kabely Ilustrace zadní části monitoru zde zobrazená odpovídá SDM-HS75D. Totéž platí pro ostatní modely. Analogový signál RGB Digitální signál RGB Horizontální frekvence 28–80 kHz 28–64 kHz Vertikální frekvence 48–75 Hz 60 Hz Rozlišení 1280 × 1024 nebo méně 1280 × 1024 nebo méně9

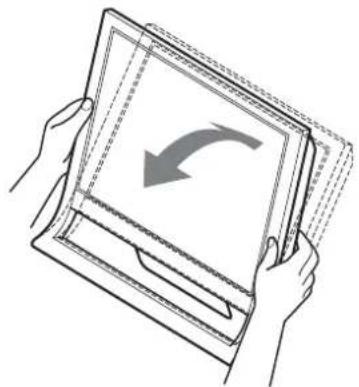

Nastavení náklonu U tohoto displeje lze provést úpravu v následujícím rozsahu úhlů.Uchopte spodní strany LCD panelu a nastavte náklon obrazovky. Pohodlné používání monitoru Tento displej je navržen tak, abyste u něj mohli nastavit pohodlný pozorovací úhel. Nastavte pozorovací úhel vašeho displeje dle výšky stolu a židle a také tak, aby se vám do očí neodráželo od obrazovky světlo.PoznámkaPři nastavování náklonu obrazovky dejte pozor, abyste neuhodili monitorem o stůl nebo jej neupustili. Výběr vstupního signálu (tlačítko INPUT) Stiskněte tlačítko INPUT.Kadým stisknutím tohoto tlačítka se změní vstupní signál.Přibl. 20°Zpráva na obrazovce(Zobrazí se asi na 5 sekund v levém horním rohu.)Konfigurace vstupního signáluINPUT1 : DVI-D Vstupní konektor DVI-D(digitální signál RGB) pro INPUT1INPUT2 : HD15 Vstupní konektor HD15(analogový signál RGB) pro INPUT2 INPUT10 Nastavení monitoru Četná nastavení monitoru můžete provádět pomocí nabídky na obrazovce. Nastavení jasu na požadovanou úroveň Stisknutím tohoto tlačítka můžete měnit jas obrazovky. Při každém stisku tlačítka se režim změní takto. USER t HIGH t MIDDLE t LOW t USER ... Jas obrazovky bude klesat změnou nastavení režimu z HIGH na LOW. Pokud zvolíte USER, můžete upravit úroveň podsvícení stisknutím tlačítek m/M, stejně jako když zvolíte BACKLIGHT s využitím nabídky. Pouze při nastavení režimu na USER jsou položky nabídky BACKLIGHT, CONTRAST a BRIGHTNESS dostupné (strana 11). Pokud zvolíte LOW, sníží se spotřeba energie (strana 16). Ovládání nabídky Po stisknutí tlačítka MENU se na obrazovce zobrazí hlavní nabídka. Viz strana 11 pro další informace o používání tlačítka MENU. Pomocí tlačítek m/M a OK volte ikony z předchozího obrázku hlavní nabídky. Zobrazí se následující nabídka 1 až 0. Držte stisknuté tlačítko m , pomocí něhož se budete přesouvat dolů, dokud se nezobrazí ikony v nabídce 9 a 0. Více informací o používání tlačítek m/M a OK viz strana 11. Před provedením nastavení Připojte monitor k počítači a zapněte je. Nejlepších výsledků dosáhnete, pokud před nastavováním vyčkáte alespoň 30 minut. USER

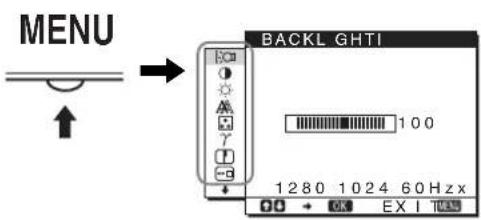

1280 1024 60Hzx/EX I TBACKL GHTI 1 BACKLIGHT (strana 11) Chcete-li nastavit jas podsvícení, zvolte nabídku BACKLIGHT. 2 CONTRAST 6 (strana 12) Chcete-li nastavit kontrast obrazu, zvolte nabídku CONTRAST. 3 BRIGHTNESS 8 (strana 12) Chcete-li nastavit jas obrazu (úroveň černé), zvolte nabídku BRIGHTNESS. 4 SCREEN (strana 12) Chcete-li nastavit ostrost obrazu (fáze/rozteč) nebo vystředění (horizontální/ vertikální pozice), zvolte nabídku SCREEN. 5 COLOR (strana 13) Chcete-li nastavit teplotu barev obrazu, zvolte nabídku COLOR. Takto se upravuje odstín obrazovky. Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA. 6 GAMMA (strana 14) Chcete-li změnit barevný odstín obrazu, zvolte nabídku GAMMA. 7 SHARPNESS (strana 14) Chcete-li nastavit ostrost okrajů obrazu, zvolte nabídku SHARPNESS.

x Používání tlačítek MENU, m/M a OK 1 Zobrazte hlavní nabídku. Hlavní nabídka se na displeji zobrazí po stisknutí tlačítka MENU. 2 Zvolte nabídku, ve které chcete provést změnu nastavení. Pomocí tlačítek m/M zobrazte požadovanou nabídku. Stisknutím tlačítka OK vyberte položku nabídky. 3 Upravte nabídku. Změnu nastavení proveďte stiskem tlačítek m/M a poté stiskněte tlačítko OK. Stisknutím tlačítka OK se provedená nastavení uloží a displej se vrátí k předchozí nabídce. 4 Zavřete nabídku. Jedním stisknutím tlačítka MENU se vrátíte do normálního zobrazení. Nestisknete-li žádné tlačítko, nabídka se asi po 45 sekundách automaticky zavře. x Obnovení původního nastavení Pomocí nabídky RESET můžete obnovit původní nastavení. Viz strana 15 pro další informace o obnovení původního nastavení. Nastavení podsvícení (BACKLIGHT) Je-li obrazovka příliš jasná, upravte podsvícení tak, aby byl obraz lépe viditelný. PoznámkaPodsvícení nemůže být změněno, pokud je režim nastaven na HIGH, MIDDLE nebo LOW (strana 10). 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (BACKLIGHT) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka BACKLIGHT. 3 Nastavení úrovně světla proveďte stiskem tlačítek m/M a poté stiskněte tlačítko OK. 8 MENU POSITION (strana 14) Chcete-li změnit polohu zobrazované nabídky, zvolte nabídku MENU POSITION. 9 INPUT SENSING (strana 14) Monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu. 0 LANGUAGE (strana 15) Chcete-li změnit jazyk nabídek nebo hlášení, zvolte LANGUAGE. qa Další nabídky (strana 15) Nastavte následující položky nabídky.

MENU12 Nastavení kontrastu (CONTRAST) Nastavte kontrast obrazu. Poznámka Kontrast nemůže být změněn, pokud je režim nastaven na HIGH, MIDDLE nebo LOW (strana 10). 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte 6 (CONTRAST) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka CONTRAST. 3 Nastavení kontrastu proveďte stiskem tlačítek m/M a poté stiskněte tlačítko OK. Nastavení úrovně černé v obrazu (BRIGHTNESS) Nastavte jas obrazu (úroveň černé). Poznámka Jas nemůže být změněn, pokud je režim nastaven na HIGH, MIDDLE nebo LOW (strana 10). 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte 8 (BRIGHTNESS) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka BRIGHTNESS. 3 Nastavení jasu proveďte stiskem tlačítek m/M a poté stiskněte tlačítko OK. Nastavení ostrosti a vystředění obrazu (SCREEN) (pouze u analogového signálu RGB) x Funkce automatické úpravy kvality obrazu Jakmile monitor přijme vstupní signál, automaticky upraví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz (strana 16). Poznámka Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač 1 (napájení). Pokud se zdá, že funkce automatické úpravy kvality obrazu tohoto monitoru nenastavila obraz úplně Lze provést další automatické nastavení kvality obrazu podle aktuálního vstupního signálu. (Viz AUTO níže.) Pokud je i přesto nutné provést další úpravy kvality obrazu Můžete manuálně nastavit ostrost obrazu (fáze/rozteč) a umístění (horizontální/vertikální pozice). Tato nastavení se uloží do paměti a automaticky se obnoví, přijme-li monitor tentýž vstupní signál. Změny nastavení bude možná nutné zopakovat, pokud změníte vstupní signál po opětovném připojení počítače. x Proveďte další automatické nastavení kvality obrazu podle aktuálního vstupního signálu (AUTO) 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 3 Pomocí tlačítek m/M zvolte AUTO a stiskněte tlačítko OK. Proveďte odpovídající nastavení fáze, rozteče a horizontální/vertikální pozice obrazovky pro aktuální vstupní signál a uložte je. 4 Pomocí tlačítek m/M zvolte a stiskněte tlačítko OK. Vrat’te se do hlavní nabídky. x Manuální nastavení ostrosti obrazu (PHASE/ PITCH) Ostrost obrazu můžete nastavit takto. 1 Nastavte v počítači rozlišení 1280 × 1024. 2Vložte disk CD-ROM. 3 Spust’te disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek. Pro Windows Klepněte na [Utility] t [Windows]/[Win Utility.exe]. Pro Macintosh Klepněte na [Utility] t [Mac]/[Mac Utility]. 4 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 5 Pomocí tlačítek m/M zvolte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 6 Pomocí tlačítek m/M zvolte PHASE a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PHASE.13

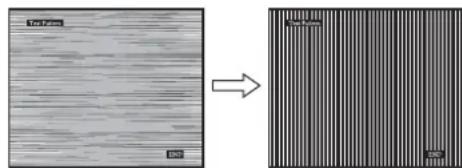

7 Tlačítka m/M tiskněte tak dlouho, dokud nejsou vodorovné pruhy viditelné co nejméně. Změňte nastavení tak, aby vodorovné pruhy byly viditelné co nejméně. 8 Stiskněte tlačítko OK. Vrat’te se do nabídky SCREEN. Pokud se na celé obrazovce objevují svislé pruhy, nastavte v dalším kroku rozteč. 9 Pomocí tlačítek m/M zvolte PITCH a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka PITCH. 10 Tlačítka m/M tiskněte tak dlouho, dokud svislé pruhy nezmizí. Změňte nastavení tak, aby svislé pruhy zmizely. 11 Klepnutím na [END] na obrazovce vypněte zkušební vzorek. 12 Stiskněte tlačítko OK. Vrat’te se do nabídky SCREEN. 13 Pomocí tlačítek m/M zvolte a stiskněte tlačítko OK. Vrat’te se do hlavní nabídky. x Manuální nastavení umístění obrazu (H CENTER/V CENTER) Není-li obraz ve středu obrazovky, nastavte vystředění obrazu podle následujících pokynů. 1 Nastavte v počítači rozlišení 1280 × 1024. 2Vložte disk CD-ROM. 3 Spust’te disk CD-ROM, vyberte příslušnou oblast a model a zobrazte zkušební vzorek. Pro Windows Klepněte na [Utility] t [Windows]/[Win Utility.exe]. Pro Macintosh Klepněte na [Utility] t [Mac]/[Mac Utility]. 4 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 5 Pomocí tlačítek m/M zvolte (SCREEN) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SCREEN. 6 Pomocí tlačítek m/M zvolte H CENTER nebo V CENTER a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka H CENTER nebo V CENTER. 7 Chcete-li provést vystředění zkušebního vzorku na obrazovce, stiskněte tlačítka m/M. 8Klepnutím na [END] na obrazovce vypněte zkušební vzorek. 9 Stiskněte tlačítko OK. Vrat’te se do nabídky SCREEN. 10 Pomocí tlačítek m/M zvolte a stiskněte tlačítko OK. Vrat’te se do hlavní nabídky. Nastavení teploty barev (COLOR) Úroveň barvy v poli bílé barvy obrazu můžete vybrat z výchozích nastavení teploty barev. V případě potřeby můžete teplotu barev jemně doladit. Požadovanou teplotu barev můžete nastavit pro každý režim jasu obrazovky. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (COLOR) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka COLOR. 3 Pomocí tlačítek m/M zvolte požadovanou teplotu barev a stiskněte tlačítko OK. U bílé barvy se při snížení teploty z 9300 K (výchozí nastavení) na 6500 K změní namodralý odstín na načervenalý. Je-li režim jasu obrazovky nastaven na „USER“, můžete teplotu barev nastavit na „sRGB.“ Pokud zvolíte „sRGB“, barvy jsou upraveny podle profilu sRGB. (Nastavení barev sRGB je protokol barevného prostoru představující průmyslový standard navržený pro počítačové produkty.) Zvolíte-li „sRGB“, nastavení barev vašeho počítače musí odpovídat profilu sRGB. Poznámky

• Není-li připojený počítač nebo jiné zařízení kompatibilní se standardem sRGB, barvy nelze upravit podle profilu sRGB.

• Je-li COLOR nastaveno na sRGB, nemůžete upravovat CONTRAST, BRIGHTNESS ani GAMMA.14 Jemné doladění teploty barev (USER ADJUSTMENT) 1 Pomocí tlačítek m/M zvolte ADJUST a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka USER ADJUSTMENT. 2 Pomocí tlačítek m/M zvolte R (červená) nebo B (modrá) a stiskněte tlačítko OK. Poté pomocí tlačítek m/M nastavte teplotu barev a stiskněte tlačítko OK. Vzhledem k tomu, že toto nastavení mění teplotu barev přidáním nebo ubráním složek R a B ve vztahu ke složce G (zelená), je složka G pevná. 3 Pomocí tlačítek m/M zvolte položku a stiskněte tlačítko OK. Nové nastavení barev se do paměti uloží pro režim USER a kdykoliv je zvolen režim USER, automaticky se obnoví. Na obrazovce se zobrazí hlavní nabídka. Změna nastavení gama korekce (GAMMA) Barevný odstín obrazu na obrazovce můžete sladit s původním barevným odstínem obrazu. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (GAMMA) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka GAMMA. 3 Pomocí tlačítek m/M zvolte požadovaný režim a poté stiskněte tlačítko OK. Nastavení ostrosti (SHARPNESS) Tímto nastavením zajistíte vyšší ostrost okrajů obrazu apod. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (SHARPNESS) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka SHARPNESS. 3 Pomocí tlačítek m/M nastavte ostrost a stiskněte tlačítko OK. Změna polohy nabídek (MENU POSITION) Pokud nabídka zakrývá obraz na obrazovce, můžete změnit její umístění. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Pomocí tlačítek m/M zvolte (MENU POSITION) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MENU POSITION. 3 Pomocí tlačítek m/M zvolte požadované umístění a stiskněte tlačítko OK. K dispozici jsou tři polohy: pro horní část, střední část a spodní část obrazovky. Automatická změna vstupu (INPUT SENSING) Jestliže vyberete v nabídce INPUT SENSING položku AUTO ON, monitor automaticky rozpozná signál vstupující do vstupního konektoru a automaticky změní vstupní signál před přechodem do úsporného režimu. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Stiskněte tlačítka m/M pro volbu (INPUT SENSING) a pak stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka INPUT SENSING. 3 Stiskněte tlačítka m/M pro volbu požadovaného režimu a pak stiskněte tlačítko OK.

• AUTO ON: Když zvolený vstupní terminál nemá žádný vstupní signál, nebo když zvolíte vstupní terminál tlačítkem INPUT na monitoru a terminál nemá žádný vstupní signál, objeví se na obrazovce upozornění (strana 17) a monitor automaticky zkontroluje vstupní signál k jinému vstupnímu terminálu pro změnu vstupu. Po změně vstupního signálu se v horním levém rohu obrazovky zobrazí zvolený vstupní terminál. Pokud není vstupní signál, monitor automaticky přejde do úsporného režimu.

• AUTO OFF:Vstup se nemění automaticky. Vstup změníte stisknutím tlačítka INPUT.

Výběr jazyka nabídky na obrazovce (LANGUAGE) Můžete změnit jazyk nabídek nebo hlášení zobrazených na monitoru. 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Tiskněte tlačítko m, dokud se neobjeví ikona požadované položky volby. 3 Pomocí tlačítek m/M zvolte (LANGUAGE) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka LANGUAGE. 4 Pomocí tlačítek m/M zvolte jazyk a stiskněte tlačítko OK.

• FRANÇAIS: francouzština

• ESPAÑOL: španělština

• : čínština Další nastavení Můžete nastavit následující volby:

• MENU LOCK 1 Stiskněte tlačítko MENU. Na obrazovce se zobrazí hlavní nabídka. 2 Tiskněte tlačítko m, dokud se neobjeví ikona požadované položky volby. 3 Pomocí tlačítek m/M zvolte požadovanou volbu a stiskněte tlačítko OK. Podle následujících pokynů nastavte vybranou položku volby.

Obnovení výchozích údajů nastavení Můžete obnovit výchozí hodnoty nastavení. 1 Pomocí tlačítek m/M zvolte 0 (RESET) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka RESET. 2 Pomocí tlačítek m/M zvolte požadovaný režim a poté stiskněte tlačítko OK.

• OK: Obnovení všech výchozích hodnot nastavení. Povšimněte si prosím, že nastavení (LANGUAGE) není touto metodou obnoveno.

• CANCEL: Zrušení obnovení nastavení a návrat do hlavní nabídky. x Uzamčení nabídek a ovládacích prvků Ovládání tlačítek lze kvůli zabránění náhodné změně nastavení nebo obnovení výchozího nastavení zamknout. 1 Pomocí tlačítek m/M zvolte (MENU LOCK) a stiskněte tlačítko OK. Na obrazovce se zobrazí nabídka MENU LOCK. 2 Pomocí tlačítek m/M zvolte ON nebo OFF a stiskněte tlačítko OK.

• ON: Funkční bude pouze vypínač 1 (napájení). Pokud se pokusíte provést jakoukoliv jinou operaci, na obrazovce se objeví ikona (MENU LOCK).

• OFF: Nastavte (MENU LOCK) na OFF. Pokud nastavíte položku (MENU LOCK) na ON, může být vybrána pouze tato položka nabídky.16 Technické vlastnosti Úsporný režim Tento monitor vyhovuje směrnicím v oblasti úspory energie daným standardy VESA, ENERGY STAR a NUTEK. Pokud je monitor připojen k počítačové nebo videografické kartě standardu DPMS (Display Power Management Standard) pro analogový vstup/DMPM (DVI Digital Monitor Power Management) pro digitální vstup, bude monitor automaticky snižovat spotřebu energie následujícím způsobem. SDM-HS75D SDM-HS95D

• Přejde-li počítač do režimu „aktivně vypnuto“, vstupní signál se přeruší a na obrazovce se zobrazí zpráva NO INPUT SIGNAL. Po 5 sekundách monitor přejde do úsporného režimu. ** „Hluboký spánek“ je úsporný režim definovaný agenturou Enviromental Protection Agency. Snížení spotřeby energie (režim ) Pokud nastavíte režim na LOW stiskem tlačítka na přední straně monitoru, úroveň podsvícení i spotřeba energie se sníží. Tiskněte opakovaně tlačítko , dokud se neobjeví LOW. Na obrazovce se objeví LOW a sníží se úroveň podsvícení. LOW automaticky zmizí po přibližně 5 sekundách. Funkce automatické úpravy kvality obrazu (pouze u analogového signálu RGB) Jakmile monitor přijme vstupní signál, automaticky nastaví umístění a ostrost obrazu (fáze/rozteč) a zajistí, aby se na obrazovce zobrazil jasný obraz. Režim předvolený od výrobce Jakmile monitor přijme vstupní signál, automaticky jej přiřadí jednomu z režimů předvolených výrobcem uložených v paměti monitoru, aby se uprostřed obrazovky mohl objevit vysoce kvalitní obraz. Pokud se vstupní signál shoduje s režimem předvoleným od výrobce, obraz se na obrazovce automaticky zobrazí s vhodným výchozím nastavením. Pokud se vstupní signál neshoduje s žádným z režimů předvolených výrobcem Pokud monitor přijme vstupní signál, jenž nevyhovuje žádnému z režimů předvolených výrobcem, je aktivována funkce automatické úpravy kvality obrazu, která zajistí, aby se na obrazovce vždy zobrazil zřetelný obraz (v rámci následujících frekvenčních rozsahů monitoru): Horizontální frekvence: 28–80 kHz Vertikální frekvence: 48–75 Hz V důsledku toho může v situaci, kdy monitor poprvé přijme vstupní signál, který neodpovídá žádnému z výrobcem předvolených režimů, zobrazení obrazu na obrazovce monitoru trvat déle než obvykle. Tato informace o nastavení se automaticky uloží do paměti, aby monitor mohl příště reagovat stejně, jako kdyby přijmul signál, který odpovídá některému z režimů předvolených výrobcem. Pokud ručně nastavíte fázi, rozteč a umístění obrazu U některých druhů vstupního signálu nemusí funkce automatické úpravy kvality obrazu tohoto monitoru dokonale nastavit umístění obrazu, fázi a rozteč. V tomto případě lze provést tato nastavení ručně (strana 12). Pokud tato nastavení změníte ručně, uloží se do paměti jako uživatelské režimy a automaticky se obnoví, kdykoliv monitor přijme tentýž vstupní signál. Poznámka Je-li aktivována funkce automatické úpravy kvality obrazu, bude funkční pouze vypínač 1 (napájení). Režim spotřeby Spotřeba energie Indikátor 1 (napájení) běžný provoz 45 W (max.) zelená aktivně vypnuto* (hluboký spánek)** 1,0 W (max.) oranžová vypnuto 1,0 W (max.) vypnuto Režim spotřeby Spotřeba energie Indikátor 1 (napájení) běžný provoz 50 W (max.) zelená aktivně vypnuto* (hluboký spánek)** 1,0 W (max.) oranžová vypnuto 1,0 W (max.) vypnuto LOW

Poznámka Pro vstupní konektor DVI-D pro INPUT1 není nutné upravovat digitální signály RGB.17

Odstraňování problémů Předtím, než se obrátíte na technickou podporu, si přečtěte tuto část. Zprávy na obrazovce Není-li v pořádku vstupní signál, zobrazí se na obrazovce jedna z následujících zpráv. Abyste problém vyřešili, viz „Příznaky problémů a jejich odstranění“ na straně 18. Pokud se na obrazovce objeví zpráva OUT OF RANGE Znamená to, že vstupní signál není podporován technickými parametry monitoru. Zkontrolujte následující položky. Pokud se zobrazí zpráva „xxx.x kHz/xxx Hz“ Znamená to, že horizontální nebo vertikální frekvence není podporována technickými parametry monitoru. Hodnoty vyjadřují horizontální a vertikální frekvence aktuálního vstupního signálu. Pokud se zobrazí zpráva „RESOLUTION > 1280 × 1024“ Znamená to, že rozlišení není podporováno technickými parametry monitoru (1280 × 1024 nebo méně). Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL Toto znamená, že neexistuje žádný vstupní signál.

Monitor přejde do úsporného režimu asi po 5 sekundách po zobrazení této zprávy. Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED Znamená to, že kabel videosignálu byl odpojen. OUT OF RANGEINPUT1:DVI–Dxxx.xkHz/ xxxHzINFORMATIONINFORMATIONNO I NPUT S I GNALGO TO POWER SAVEINPUT1:DVI–DCABLE D I SCONNECTEDINFORMATIONINPUT1:DVI–D18 Příznaky problémů a jejich odstranění Pokud je problém způsoben připojeným počítačem nebo jiným zařízením, vyhledejte informace v příručce k připojenému zařízení. Příznak Zkontrolujte tyto položky Žádný obraz Pokud nesvítí indikátor 1 (napájení) nebo pokud se indikátor 1 (napájení) nerozsvítí po stisknutí vypínače 1 (napájení),

• Zkontrolujte, zda je správně připojen kabel napájení. Pokud se na obrazovce zobrazí zpráva CABLE DISCONNECTED,

• Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 7).

• Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačené dovnitř.

• Je připojen nedodaný kabel videosignálu. Připojíte-li nedodaný kabel videosignálu, před přechodem do úsporného režimu se na obrazovce může zobrazit zpráva CABLE DISCONNECTED. Nejedná se o poruchu. Pokud se na obrazovce zobrazí zpráva NO INPUT SIGNAL nebo pokud indikátor 1 (napájení) svítí oranžově,

• Zkontrolujte, zda je kabel videosignálu správně připojen a zda jsou všechny konektory pevně zastrčeny do zdířek (strana 7).

• Zkontrolujte, zda kolíky konektoru videovstupu nejsou ohnuté nebo zatlačené dovnitř. x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Počítač přešel do úsporného režimu. Zkuste stisknout libovolnou klávesu na klávesnici nebo pohnout myší.

• Zkontrolujte, zda je správně instalována grafická karta.

• Zkontrolujte, zda je počítač zapnut.

• Restartujte počítač. Pokud se na obrazovce zobrazí zpráva OUT OF RANGE, x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Zkontrolujte, zda je rozsah video frekvencí v rozsahu specifikovaném pro monitor. Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a nastavte grafickou kartu počítače v následujících rozsazích: Horizontální: 28–80 kHz (analogový signál RGB), 28–64 kHz (digitální signál RGB) Vertikální: 48–75 Hz (analogový signál RGB), 60 Hz (digitální signál RGB) Rozlišení: 1280 × 1024 nebo méně Pokud používáte systém Windows a nahradili jste starý monitor tímto monitorem,

• Pokud jste tímto monitorem nahradili starý monitor, znovu připojte starý monitor a proveďte následující kroky. V okně výběru zařízení systému Windows vyberte ze seznamu „Výrobci“ položku „SONY“ a ze seznamu „Modely“ vyberte „SDM- HS75D“ nebo „SDM-HS95D“. Pokud se název modelu monitoru neobjeví v seznamu „Modely“, vyzkoušejte položku „Plug & Play“. Používáte-li systém Macintosh, • Používáte-li adaptér pro Macintosh (nedodaný), zkontrolujte, zda jsou tento adaptér a kabel videosignálu správně připojeny (strana 7). Obraz bliká, skáče, chvěje se nebo je porušený

• Nastavte rozteč a fázi (strana 12).

• Zkuste monitor zapojit do jiné zásuvky střídavého proudu, nejlépe v jiném okruhu. x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V příručce ke grafické kartě vyhledejte správné nastavení monitoru.

• Ujistěte se, že grafický režim (VESA, Macintosh 19" Color atd.) a frekvence vstupního signálu jsou tímto monitorem podporovány. I v případě, že frekvence je ve správném rozsahu, mohou některé grafické karty využívat synchronizační pulsy, které jsou pro správnou synchronizaci monitoru příliš úzké.

• Nastavte hodnotu obnovovací frekvence počítače (vertikální frekvence) tak, aby byl obraz co nejlepší.19

Přetrvává-li jakýkoli problém, obrat’te se na autorizovaného prodejce výrobků Sony a předejte mu následující informace:

• Název modelu: SDM-HS75D nebo SDM-HS95D

• Název a technické parametry počítače a grafické karty Obraz je rozmazaný • Nastavte jas a kontrast (strana 12).

• Nastavte rozteč a fázi (strana 12). x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V počítači nastavte rozlišení 1280 × 1024. Obraz vykazuje efekt „duchů“ • Nepoužívejte prodlužovací videokabely a přepínací skříně.

• Zkontrolujte, zda jsou všechny konektory pevně zasunuty do zdířek. Obraz není správně vystředěn nebo nemá správné rozměry

• Nastavte rozteč a fázi (strana 12).

• Nastavte polohu obrazu (strana 13). Uvědomte si, že při některých videorežimech není obrazovka vyplněna až k krajům. Obraz je příliš malý x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• V počítači nastavte rozlišení 1280 × 1024. Obraz je tmavý • Nastavte jas pomocí nabídky BRIGHTNESS (strana 12).

• Upravte podsvícení (strana 11).

• Nastavte jas pomocí tlačítka (strana 10).

• Po zapnutí monitoru trvá několik minut, než se displej rozjasní. Je viditelný vlnitý nebo elipsovitý vzorek (moiré)

• Nastavte rozteč a fázi (strana 12). Barva není stejnoměrná • Nastavte rozteč a fázi (strana 12). Bílá barva se nezobrazuje jako bílá

• Nastavte teplotu barev (strana 13). Tlačítka monitoru nefungují (na obrazovce se objeví )

• Je-li uzamčení nabídky nastaveno na ON, nastavte jej na OFF (strana 15). Monitor se po chvíli vypne x Problémy způsobené počítačem nebo jiným připojeným zařízením, ne monitorem

• Nastavte úsporný režim počítače na hodnotu vypnuto. Rozlišení zobrazené v hlavní nabídce není správné

• V závislosti na nastavení grafické karty se nemusí rozlišení zobrazené v hlavní nabídce shodovat s rozlišením nastaveným v počítači. Příznak Zkontrolujte tyto položky20 Technické údaje SDM-HS75D LCD panel Typ panelu: a-Si TFT Active Matrix Velikost obrazu: 17,0 palců Formát vstupního signálu Provozní frekvence RGB* Horizontální

28–80 kHz (analogový signál RGB) 28–64 kHz (digitální signál RGB) Vertikální: 48–75 Hz (analogový signál RGB) 60 Hz (digitální RGB) Rozlišení Horizontálně: Max.1280 bodů Vertikálně: Max.1024 řádků Úrovně vstupního signálu Analogový videosignál RGB 0,7 Vp-p, 75 Ω, pozitivní Signál SYNC úroveň TTL, 2,2 kΩ, pozitivní nebo negativní (oddělená horizontální a vertikální) Digitální signál RGB (DVI): TMDS (Single link) Napájení 100–240 V, 50–60 Hz, Max. 1,0 A Příkon Max. 45 W Provozní teplota 5–35 °C Rozměry (šířka/výška/hloubka) Displej (ve svislé poloze): Přibližně

/2 palců) Hmotnost Přibližně 5 kg (11 lb.

/8 oz.) Plug & Play DDC2B Příslušenství Viz strana 7. SDM-HS95D LCD panel Typ panelu: a-Si TFT Active Matrix Velikost obrazu: 19,0 palců Formát vstupního signálu Provozní frekvence RGB* Horizontální: 28–80 kHz (analogový signál RGB) 28–64 kHz (digitální signál RGB) Vertikální: 48–75 Hz (analogový signál RGB) 60 Hz (digitální RGB) Rozlišení Horizontálně: Max.1280 bodů Vertikálně: Max.1024 řádků Úrovně vstupního signálu Analogový videosignál RGB 0,7 Vp-p, 75 W, pozitivní Signál SYNC úroveň TTL, 2,2 kΩ, pozitivní nebo negativní (oddělená horizontální a vertikální) Digitální signál RGB (DVI): TMDS (Single link) Napájení 100–240 V, 50–60 Hz, Max. 1,0 A Příkon Max. 50 W Provozní teplota 5–35 °C Rozměry (šířka/výška/hloubka) Displej (ve svislé poloze): Přibližně 435 ×

/4 palců) Hmotnost Přibližně 6 kg (13 lb. 3

/8 oz.) Plug & Play DDC2B Příslušenství Viz strana 7.

• Doporučené nastavení horizontálního a vertikálního časování

• Šířka horizontálních synchronizačních pulsů by měla být více než 4,8 % celkového horizontálního intervalu nebo 0,8 µs podle toho, která hodnota je větší.

• Šířka horizontálních zatemňovacích pulsů by měla být více než 2,5 µs.
