Marca	Sony
Modello	SDM-HS95D
Tipo di prodotto	Monitor LCD a colori
Dimensioni schermo	19 pollici (48,26 cm)
Risoluzione massima	1280 x 1024 pixel
Frequenza orizzontale	28 - 80 kHz (analogico) / 28 - 64 kHz (digitale)
Frequenza verticale	48 - 75 Hz (analogico) / 60 Hz (digitale)
Ingressi video	DVI-D (digitale) e HD15 (analogico)
Alimentazione	100-240 V, 50/60 Hz, 1,0 A max
Consumo elettrico (normale)	50 W max
Consumo in standby	1,0 W max
Dimensioni (Larghezza x Altezza x Profondità)	435 x 418 x 146 mm
Peso	Circa 6 kg
Inclinazione	Regolabile (inclinazione in avanti e all'indietro)
Funzioni immagine	Luminosità, contrasto, gamma, temperatura colore, nitidezza, fase/clock
Display sullo schermo (OSD)	Sì, multilingue (italiano, inglese, tedesco, ecc.)
Risparmio energetico	VESA DPMS, modalità sleep profondo
Sicurezza	Blocco Kensington
Manutenzione e pulizia	Panno morbido, detergenti neutri, evitare solventi
Pezzi di ricambio e riparabilità	Contattare un rivenditore Sony autorizzato

Domande frequenti - DSMHS95D SONY

Come regolare la luminosità dello schermo?

Premere il tasto luminosità (icona sole) sul pannello frontale. È anche possibile utilizzare il menu OSD: premere MENU, selezionare RETROILLUMINAZIONE o LUMINOSITÀ, quindi regolare con i tasti +/-.

Come collegare il monitor al computer?

Utilizzare il cavo DVI-D fornito per una connessione digitale, o il cavo HD15 per una connessione analogica. Collegare il cavo di alimentazione, quindi accendere il computer e il monitor. Il monitor rileva automaticamente il segnale.

Cosa fare se lo schermo visualizza "Nessun ingresso video"?

Verificare che il cavo video sia collegato correttamente. Se il computer è in standby, premere un tasto o muovere il mouse. Il monitor potrebbe essere in modalità risparmio energetico; attendere o utilizzare il tasto INPUT.

Come pulire lo schermo LCD?

Scollegare il monitor. Utilizzare un panno morbido e asciutto. Se necessario, inumidire leggermente il panno con acqua o un detergente delicato per vetri senza antistatico. Non utilizzare mai alcol, benzina o prodotti abrasivi.

Il monitor può essere installato a parete?

Sì, ma rivolgersi a un tecnico qualificato. Rimuovere il pannello posteriore e utilizzare un supporto da parete compatibile. Assicurarsi che il monitor sia spento prima dell'installazione.

Come passare da un ingresso video all'altro?

Premere il tasto INPUT sul pannello frontale. Il messaggio sullo schermo indica l'ingresso attivo: INPUT1 (DVI-D) o INPUT2 (HD15). La funzione di rilevamento automatico può anche commutare se attivata.

Perché l'immagine sfarfalla?

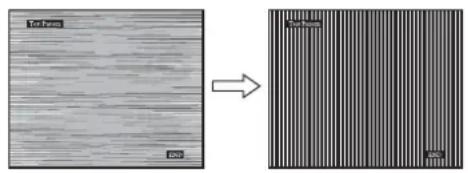

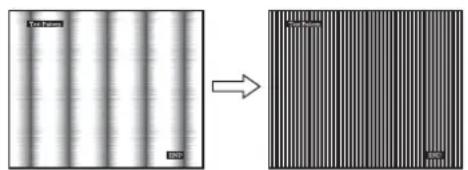

Regolare la fase e il clock nel menu SCHERMO (per segnali analogici). Verificare anche la frequenza verticale del computer (impostare su 60 Hz). Se il problema persiste, provare un altro cavo o un'altra presa elettrica.

Qual è la risoluzione consigliata?

La risoluzione nativa è 1280 x 1024. Per un'immagine ottimale, impostare il computer su questa risoluzione. Le risoluzioni inferiori vengono allungate o centrate.

Come attivare la modalità risparmio energetico?

Il monitor entra automaticamente in modalità risparmio (standby) se non riceve alcun segnale per alcuni secondi. È anche possibile ridurre il consumo premendo più volte il tasto luminosità fino a visualizzare BASSO.

Il monitor emette un ronzio. È normale?

Un leggero ronzio può essere normale, specialmente in modalità risparmio. Se il suono è forte o insolito, verificare che il cavo di alimentazione sia ben collegato e che nessun oggetto sia a contatto con la scocca. Se il problema persiste, contattare il supporto Sony.

MANUALE UTENTE DSMHS95D SONY

8 POSIZIONE MENTE (pagina 14)

PANTALLA (pagina 11)

Istruzioni per l'uso

IT

SDM-HS75D

SDM-HS95D

Owner's Record

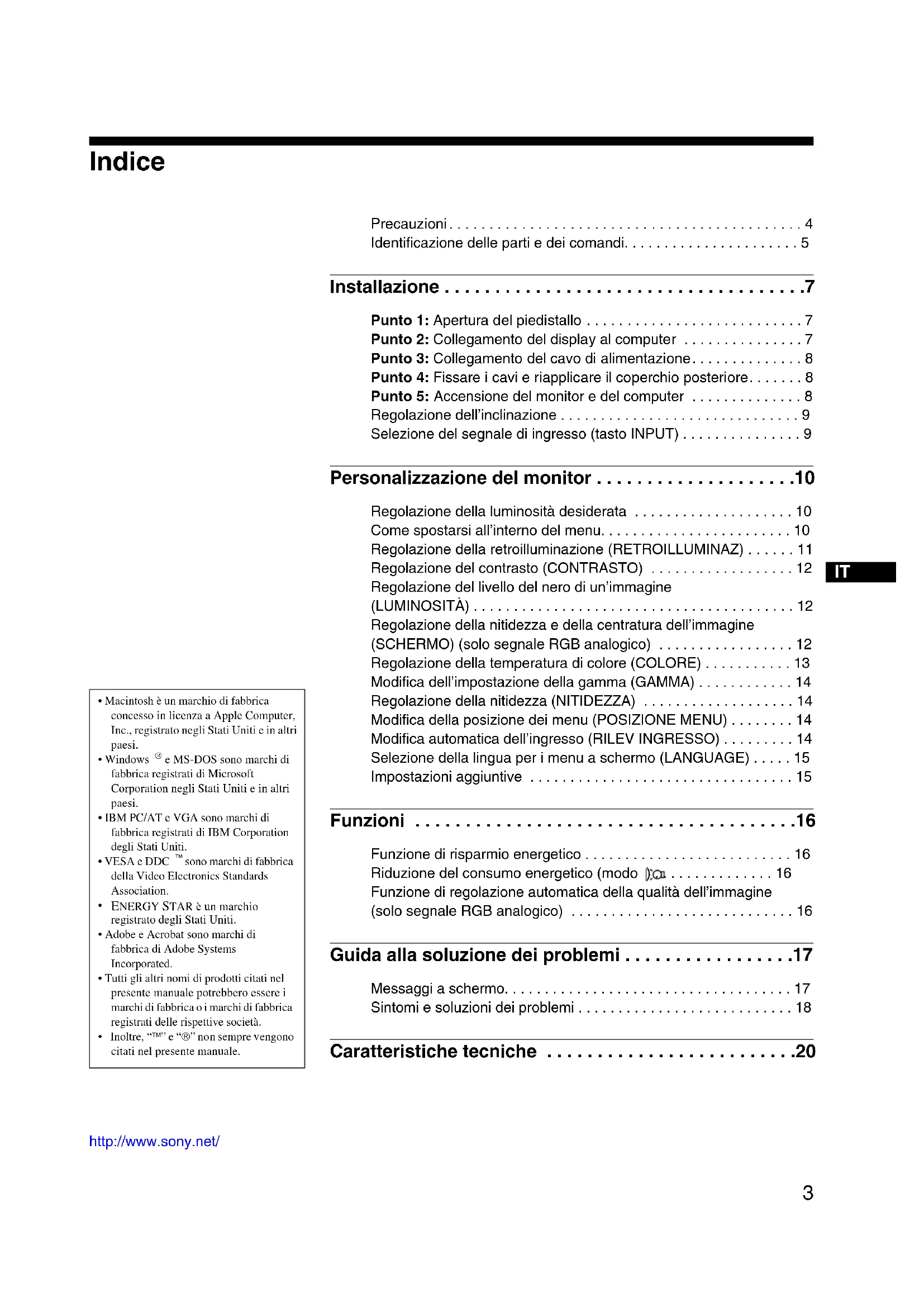

Identificazione delle parti e dei comandi. 5

Installazione 7

Punto 1: Apertura del piedistallo 7

Punto 2: Collegamento del display al computer 7

Punto 3: Collegamento del cavo di alimentazione. 8

Punto 4: Fissare i cavi e applicare il coperchio posteriore. 8

Punto 5: Accensione del monitor e del computer 8

Regolazione dell'inclinazione 9

Selezione del segnale di ingresso (tasto INPUT) 9

Personalizzazione del monitor 10

Regolazione della luminosità desiderata 10

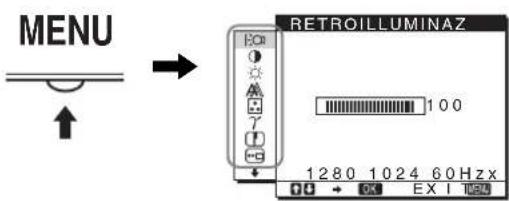

Come spostarsi all'interno del menu. 10

Regolazione della retroilluminazione (RETROILLUMINAZ) 11

Regolazione del contrasto (CONTRASTO) 12

Regolazione del livello del nero di un'immagine

(LUMINOSITA) 12

Regolazione della nitidezza e della centratura dell'immagine

(SCHERMO) (solo segnale RGB analogico) 12

Regolazione della temperatura di colore (COLORE) 13

Modifica dell'impostazione della gamma (GAMMA) 14

Regolazione della nitidezza (NITIDEZZA) 14

Modifica della posizione dei menu (POSIZIONE MENU) 14

Modifica automatica dell'ingresso (RILEV INGRESSO) 14

Selezione della lingua per i menu a schermo (LANGUAGE) 15

Impostazioni aggiuntive 15

Funzioni 16

Funzione di risparmio energetico 16

Riduzione del consumo energetico (modulo 1) 16

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico) 16

Guida alla soluzione dei problemi 17

Messaggi a schermo 17

Sintomi e soluzioni dei problemi 18

Caratteristiche tecniche 20

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

• Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spine

da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Collocare questa unità su una superficie piana. Non collocarla su una superficie irregolare come il bordo di un tavolo. Se una parte dell'unità fuoriesce da tale superficie, potrebbe cadere e procurare danni alle cose o lesioni alle persone.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento; lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Note sullo schermo LCD (display a cristalli liquidi): nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento. (Punti effettivi: oltre il 99,99%)

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione alla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, toccare o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane a contatto a lungo con gomma o materiali in vinile.

Trasporto

• Per trasportare il monitor, scollegare da esso tutti i cavi e afferrarlo saldamente con entrambe le mani. Se si lascia cadere a terra il monitor, si corre il rischio di procurarsi lesioni o di danneggiare l'apparecchio.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Installazione a parete o su un supporto di montaggio

Per installare lo schermo a parete o su un supporto di montaggio è opportuno rivolgersi a personale qualificato.

Si noti che, per procedere con questo tipo di installazione, è necessario rimuovere la copertura posteriore.

Smaltimento del monitor

• Non smaltire il monitor insieme ai normali rifiuti domestici.
• Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

L'interruttore di accensione (alimentazione) e i tasti di controllo si trovano nella parte inferiore destra del lato anteriore del monitor.

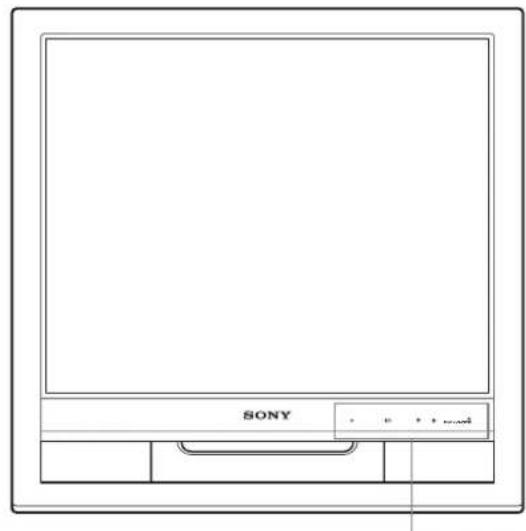

Parte anteriore del display

Parte posteriore del display

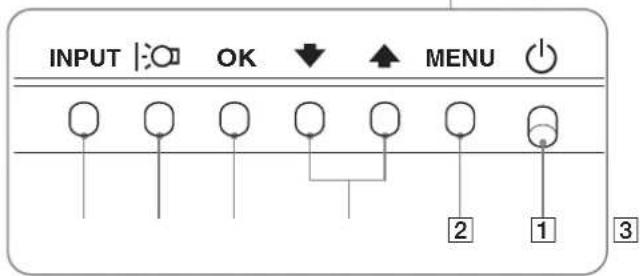

1 Interruttore e indicatori di accensione (alimentazione) (pagina 8, 16)

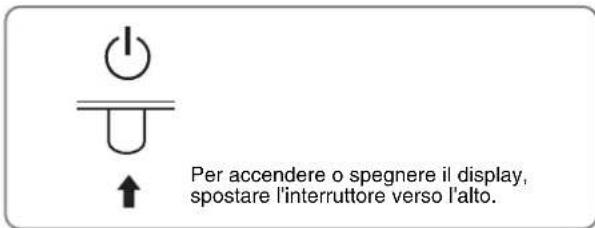

Per accendere o spegnere il display, spostare l'interruttore (alimentazione) verso l'alto.

L'indicatore di accensione si illumina in verde all'accensione del display e in arancio quando il monitor si trova in modo di risparmio energetico.

2 Tasti O MEnu (mnu) (pagine 10, 11)

Questo tasto consente di visualizzare o di chiudere il menu principale.

3 Tasti ↓/↑ (pagina 11)

Questi tasti hanno la stessa funzione dei tasti ↓/↑ durante la selezione delle voci di menu e durante l'esecuzione delle regolazioni.

4 Tasto OK (pagina 11)

Utilizzare questo tasto per selezionare una voce o per eseguire le impostazioni del menu.

5 Tasto @ (pagina 10)

Utilizzare questo tasto per modificare la luminosità dello schermo.

6 Tasto INPUT (pagina 9)

Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1 e INPUT2 quando due computer sono collegati al monitor.

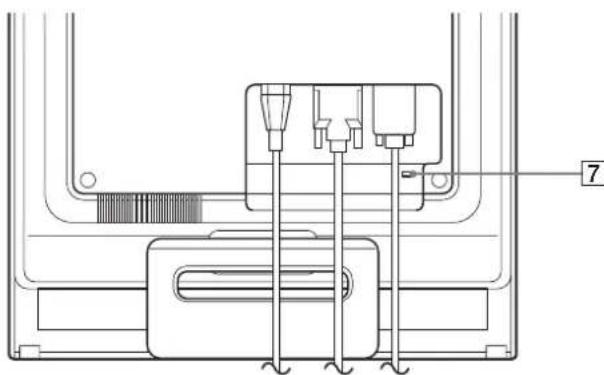

4 5 6 Foro di protezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Security System Kensington.

Il sistema di sicurezza Micro Saver Security System è un marchio di fabbrica di Kensington.

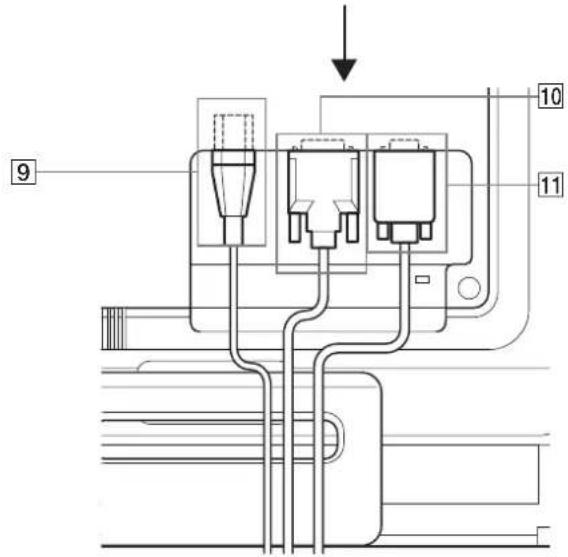

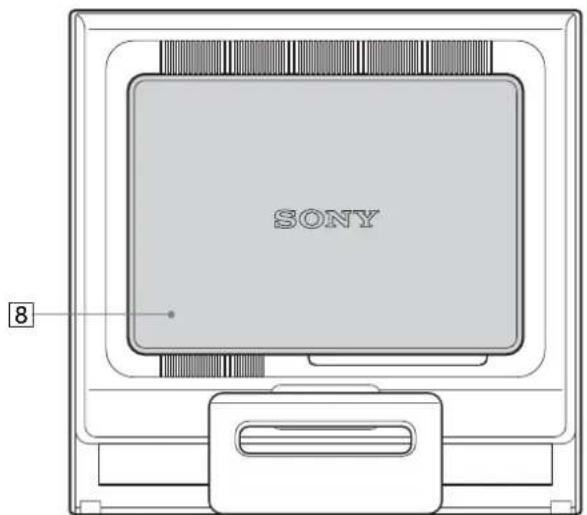

Parte posteriore del display

Rimuovere il coperchio posteriore.

8 Coperchio posteriore (pagina 8)

Rimuovere quel coperchio quando si collegano o scollegano cavi o fili.

9 Connettore AC IN (pagina 8)

Collegare il cavo di alimentazione (in dotazione).

10 Connettore di ingresso DVI-D

(RGB digitale) per INPUT1 (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

11 Connettore di ingresso HD15 (RGB analogico) (pagina 7)

Tramite questo connettore vengono immessi segnali video RGB analogici (0,7 Vp-p, positivo) e i segnali SYNC.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti i seguenti articoli:

• Display LCD, cavo di alimentazione, cavo del segnale video HD15-HD15 (RGB analogico), cavo del segnale video DVI-D (RGB digitale), fermaglio per cavi
• CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via), garanzia
• Guida all'installazione rapida

Punto 1: Apertura del piedistallo

Nota

Inizialmente, il piedistallo è chiuso. Accertarsi di non collocare il display in senso verticale sul piedistallo chiuso. Infatti, in tal caso il display potrebbe cadere.

Punto 2: Collegamento del display al computer

Prima di effettuare i collegamenti, spegnere l'apparecchio e il computer.

Note

Non toccare i piedini del connettore del cavo del segnale video. Evitare di piegarli. Controllare l'allineamento del connettore HD15 onde evitare il piegamento dei piedini del connettore del cavo del segnale video.

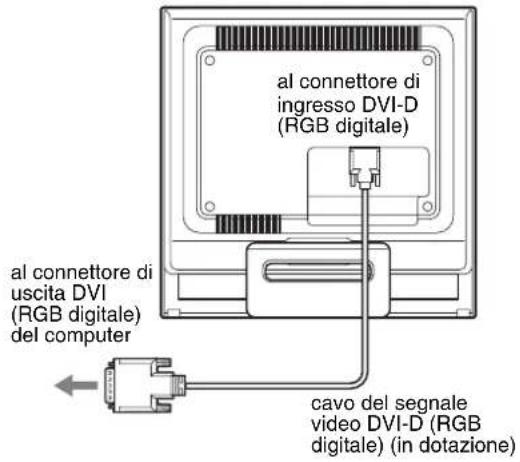

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Collegare il computer al connettore di ingresso DVI-D del monitor (RGB digitale) utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione.

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione, collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico).

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

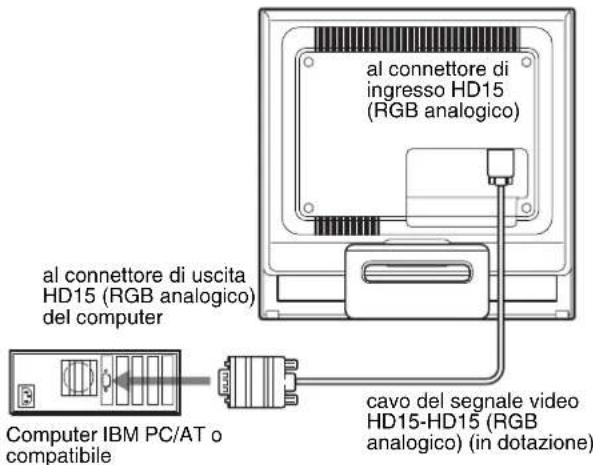

■ Collegamento ad un computer IBM PC/AT o compatibile

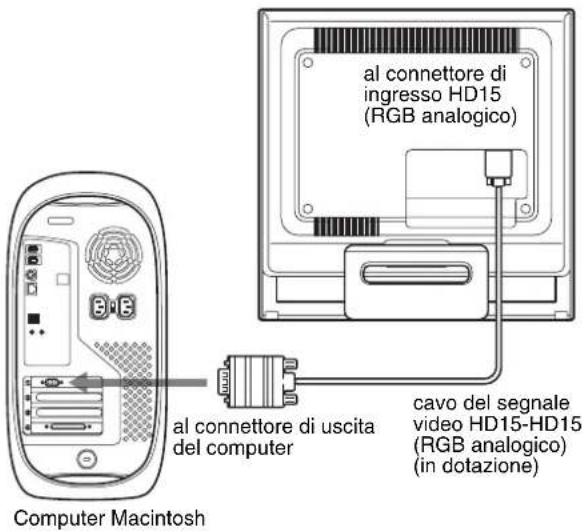

■ Collegamento ad un computer Macintosh

Se il presente monitor viene collegato ad un computer Macintosh, utilizzare l'adattatore Macintosh (non in dotazione) se necessario. Prima di procedere al collegamento del cavo, collegare l'adattatore Macintosh al computer.

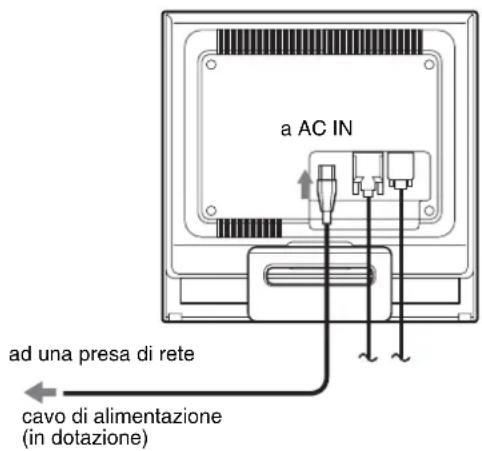

Punto 3: Collegamento del cavo di alimentazione

Con il monitor e il computer spenti, collegare prima il cavo di alimentazione al monitor, quindi ad una presa di rete.

Punto 4: Fissare i cavi e riapplicare il coperchio posteriore.

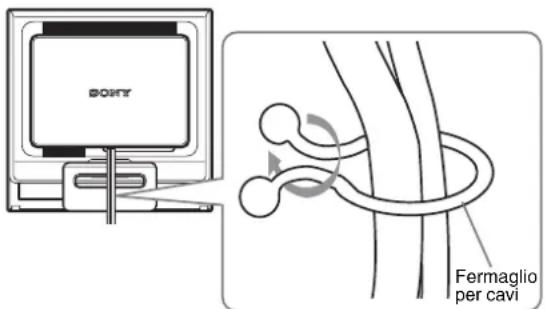

1. Avvolgere cavi e fili.

Utilizzando il fermaglio per cavi in dotazione, fissare i cavi e i fili.

Questa illustrazione si riferisce alla parte posteriore del monitor SDM-HS75D.

Lo stesso vale per gli altri modelli.

2. Riapplicare il coperchio posteriore.

Punto 5: Accensione del monitor e del computer.

1. Spostare l'interruttore (alimentazione) verso l'alto.

L'indicatore (alimentazione) del monitor si illumina in verde.

2. Accendere il computer.

L'installazione del monitor è completa. Se necessario, utilizzare i comandi del monitor per regolare l'immagine.

Se sullo schermo non appare alcuna immagine:

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

- Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO":

Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.

- Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Verificare che il cavo del segnale video sia collegato correttamente.

- Se sullo schermo appare il messaggio "FUORI GAMMA"

Collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

RGB analogico RGB digitale
Frequenza orizzontale	28 - 80 kHz 28 - 64 kHz
Frequenza verticale	48 - 75 Hz 60 Hz
Risoluzione	1280 × 1024 o inferiore	1280 × 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere

"Sintomi e soluzioni dei problemi" a pagina 18.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva

automaticamente tutte le informazioni video. Non è richiesta

l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è

possibile che venga visualizzata la procedura guidata di configurazione.

In tal caso, seguire le istruzioni a schermo. Viene selezionato

automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale passa a 60Hz

Poiché un eventuale sfarfallio dell'immagine non indica problemi di

funzionamento del monitor, è possibile procedere all'utilizzo. Non è

necessario impostare la frequenza verticale su valori alti specifici.

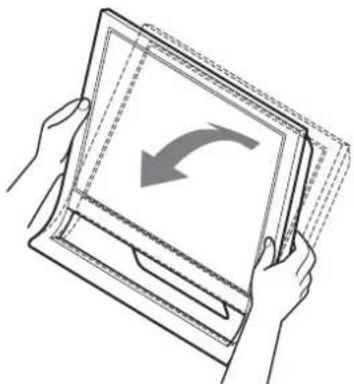

Regolazione dell'inclinazione

È possibile regolare il display entro gli angoli mostrati di seguito.

Afferrare i lati inferiori del pannello LCD quando si regola l'inclinazione dello schermo.

Utilizzo ottimale del display

Questo display è stato progettato in modo da poter ottenere una posizione visiva ottimale. Regolare l'angolazione visiva del display in base all'altezza della scrivania e della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Note

Quando si regola l'inclinazione dello schermo, accertarsi di non far cadere lo schermo sulla scrivania.

Selezione del segnale di ingresso (tasto INPUT)

Premere il tasto INPUT.

Il segnale di ingresso cambia a ogni pressione di quel tasto.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro).

Configurazione del segnale di ingresso

INGRESSO1: Connettore di ingresso DVI-D (RGB digitale) per INPUT1

INGRESSO2: Connettore di ingresso HD15 (RGB analogico) per INPUT2

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Regolazione della luminosità desiderata

Premendo il tasto [MODO] è possibile modificare la luminosità dello schermo. Ad ogni pressione del tasto [MODO] la modalità cambia come segue.

UTENTE → ALTO → MEDIO → BASSO → UTENTE ...

La luminosità dello schermo diminuisce se l'impostazione della modalità passa da ALTO a BASSO. Se viene selezionato UTENTE, è possibile regolare il livello della retroilluminazione premendo i tasti ↓/↑, utilizzati anche nel caso in cui venga selezionato RETROILLUMINAZ mediante il menu.

Le voci di menu RETROILLUMINAZ, CONTRASTO e LUMINOSITÀ sono disponibili solo se la modalità è impostata su UTENTE (pagina 11). Selezionando BASSO, il consumo energetico risulta ridotto (pagina 16).

Come spostarsi all'interno del menu

Per visualizzare il menu principale, premere il tasto MENU. Vedere pagina 11 per ulteriori informazioni sull'utilizzo del tasto MENU.

Utilizzare i tasti ↓/↑ e OK per selezionare le icone raffigurate nell'illustrazione del menu principale riportata sopra. Vengono visualizzati i seguenti menu da 1 a 10. Tenere premuto ↓ per scorrere verso il basso fino a visualizzare le icone dei menu da 9 a 10. Vedere pagina 11 per ulteriori informazioni sull'utilizzo dei tasti ↓/↑ e OK.

1. RETROILLUMINAZ (pagina 11) Selezionare il menu RETROILLUMINAZ per regolare la luminosità della retroilluminazione. 2. CONTRASTO (pagina 12) Selezionare il menu CONTRASTO per regolare il contrasto dell'immagine. 3. LUMINOSITÀ (pagina 12) Selezionare il menu LUMINOSITÀ per regolare la luminosità dell'immagine (livello del nero). 4. SCHERMO (pagina 12) Selezionare il menu SCHERMO per regolare la nitidezza (fase/pixel) o la centratura (posizione orizzontale/verticale) dell'immagine. 5. COLORE (pagina 13) Selezionare il menu COLORE per regolare la temperatura di colore dell'immagine. Tramite questo menu viene regolato il tono dello schermo. Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA. 6. GAMMA (pagina 13) Selezionare il menu GAMMA per modificare l'impostazione della tonalità di colore dell'immagine. 7. NITIDEZZA (pagina 14) Selezionare il menu NITIDEZZA per regolare la nitidezza dei contorni delle immagini.

8 POSIZIONE MENU (pagina 14)

Selezionare il menu POSIZIONE MENU per modificare la posizione del menu a schermo.

9 RILEV INGRESS (pagina 14)

Il monitor rileva automaticamente un segnale di ingresso in un terminale e modifica automaticamente l'ingresso prima che il monitor passi alla modalità di risparmio energetico.

10 LANGUAGE (pagina 15)

Selezionare LANGUAGE per cambiare la lingua utilizzata per i menu o i messaggi.

11 Altri menu (pagina 15)

Impostare le voci di menu riportate di seguito. - RIPRISTINO BLOCCO MENU

Utilizzo dei tasti MENU, freccia giù/su e OK

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

2 Selezione del menu che si desidera regolare.

Per visualizzare il menu desiderato, premere i tasti freccia giù/su. Per selezionare la voce di menu, premere OK.

3 Regolazione del menu.

Per effettuare le regolazioni, premere i tasti freccia giù/su, quindi premere il tasto OK. Quando viene premuto il tasto OK, l'impostazione viene memorizzata e l'apparecchio torna al menu precedente.

4 Chiusura del menu.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi.

Ripristino delle regolazioni

Tramite il menu RIPRISTINO è possibile ripristinare le regolazioni. Vedere pagina 15 per ulteriori informazioni sul ripristino delle regolazioni.

Regolazione della retroilluminazione (RETROILLUMINAZ)

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

Nota

Non è possibile regolare la retroilluminazione se il modo è impostato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare [O (RETROILLUMINAZ), quindi premere il tasto OK. Il menu RETROILLUMINAZ viene visualizzato sullo schermo. 3 Premere i tasti ↓/↑ per regolare il livello della retroilluminazione, quindi premere il tasto OK.

Regolazione del contrasto (CONTRASTO)

Regolare il contrasto dell'immagine.

Nota

Non è possibile regolare il contrasto se il modo è impostato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

2 Premere i tasti / per selezionare ①

Sullo schermo appare il menu principale. (CONTRASTO), quindi premere il tasto OK. Il menu CONTRASTO viene visualizzato sullo schermo. 3 Premere i tasti / per regolare il contrasto, quindi premere il tasto OK.

Regolazione del livello del nero di un'immagine (LUMINOSITÀ)

Regolare la luminosità dell'immagine (livello di nero).

Nota

Non è possibile regolare la luminosità se il modo è impostato su ALTO, MEDIO o BASSO (pagina 10).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti / per selezionare

(LUMINOSITÀ), quindi premere il tasto OK.

Il menu LUMINOSITÀ viene visualizzato sullo schermo.

3 Premere i tasti / per regolare la luminosità,

quindi premere il tasto OK.

Regolazione della nitidezza e della centratura dell'immagine

(SCHERMO) (solo segnale RGB analogico)

Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolati automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 16).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore ad essere attivo è quello (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine.

È possibile effettuare manualmente ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere AUTO di seguito).

In caso sia necessario effettuare ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fase/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il display riceve il medesimo segnale di ingresso.

Se viene cambiato il segnale di ingresso o se il computer è stato collegato di nuovo, è possibile che queste impostazioni debbano essere ripetute.

Effettuare ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti / per selezionare A

(SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti freccia giù / su per selezionare AUTO, quindi premere il tasto OK.

Effettuare le regolazioni appropriate di fase, pixel e posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzarle.

4 Premere i tasti freccia giù / su per selezionare INVIO, quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolare manualmente la nitidezza dell'immagine (FASE/PIXEL)

È possibile regolare la nitidezza dell'immagine come segue.

1 Impostare la risoluzione su 1280 × 1024 sul computer.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac]/[Mac Utility].

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti freccia giù / su per selezionare A (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti freccia giù / su per selezionare FASE, quindi premere il tasto OK.

Il menu FASE viene visualizzato sullo schermo.

7 Premere i tasti freccia giù / su finché le strisce orizzontali non vengono ridotte al minimo.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Tornare al menu SCHERMO.

Se sullo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti freccia giù / su per selezionare PIXEL, quindi premere il tasto OK.

Il menu PIXEL viene visualizzato sullo schermo.

10 Premere i tasti freccia giù / su finché non scompaiono le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su [END] sullo schermo per disattivare il modello di prova.

12 Premere il tasto OK.

Tornare al menu SCHERMO.

13 Premere i tasti / per selezionare , quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolare manualmente la posizione dell'immagine (CENTRO ORIZ/CENTRO VERT)

Se l'immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione su 1280 × 1024 sul computer.

2 Caricare i CD-ROM.

3 Avviare il CD-ROM, selezionare l'area e il modello, quindi visualizzare il modello di prova.

Per Windows

Fare clic su [Utility] → [Windows]/[Win Utility.exe].

Per Macintosh

Fare clic su [Utility] → [Mac] / [Mac Utility].

4 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

5 Premere i tasti freccia giù / su per selezionare (SCHERMO), quindi premere il tasto OK. Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti freccia giù / su per selezionare CENTRO ORIZ o CENTRO VERT, quindi premere il tasto OK.

Il menu CENTRO ORIZ o CENTRO VERT viene visualizzato sullo schermo.

7 Premere i tasti freccia giù / su per centrare il modello di prova sullo schermo.

8 Fare clic su [END] sullo schermo per disattivare il modello di prova.

9 Premere il tasto OK.

Tornare al menu SCHERMO.

10 Premere i tasti freccia giù / su per selezionare l'opzione di uscita, quindi premere il tasto OK.

Tornare alla schermata di menu.

Regolazione della temperatura di colore (COLORE)

È possibile selezionare il livello del colore dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni della temperatura di colore predefinite. Se necessario, è inoltre possibile effettuare la sintonia fine della temperatura del colore. È possibile impostare la temperatura di colore desiderata per ciascuno dei modi relativi alla luminosità dello schermo.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti freccia giù / su per selezionare (COLORE), quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura viene abbassata da 9300K (impostazione predefinita) a 6500K, i bianchi passeranno gradualmente da una tinta bluastra ad una rossastra.

Se per la luminosità dello schermo è stato selezionato "UTENTE", è possibile impostare la temperatura di colore su "sRGB".

Selezionando "sRGB", i colori vengono regolati sul profilo sRGB. L'impostazione del colore sRGB è un protocollo standard a livello industriale relativo allo spazio di colore progettato per i computer. Se viene selezionato "sRGB", è necessario che le impostazioni del colore del computer vengano impostate sul profilo sRGB.

Note

• Se un computer o un altro apparecchio collegato non è compatibile con sRGB, il colore non può essere impostato sul profilo sRGB.
• Se COLORE è impostato su sRGB, non è possibile regolare CONTRASTO, LUMINOSITÀ o GAMMA.

Sintonia fine della temperatura del colore (REGOLAZIONE UTENTE)

1 Premere i tasti / per selezionare REGOLAZIONI, quindi premere il tasto OK.

Il menu REGOLAZIONE UTENTE viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti / per regolare la temperatura di colore, quindi premere il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

3 Premere i tasti / per selezionare , quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata in UTENTE e sarà automaticamente richiamata selezionando UTENTE.

Sullo schermo appare il menu principale.

Modifica dell'impostazione della gamma (GAMMA)

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti / per selezionare γ (GAMMA), quindi premere il tasto OK.

Il menu GAMMA viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

Regolazione della nitidezza (NITIDEZZA)

Regolare la nitidezza del contorno delle immagini e casi via.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti / per selezionare (NITIDEZZA), quindi premere il tasto OK.

Il menu NITIDEZZA viene visualizzato sullo schermo.

3 Premere i tasti / per regolare la nitidezza, quindi premere il tasto OK.

Modifica della posizione dei menu (POSIZIONE MENU)

Se il menu visualizzato copre l'immagine sullo schermo, la posizione del menu può essere cambiata.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti / per selezionare (POSIZIONE MENU), quindi premere il tasto OK.

Il menu POSIZIONE MENU viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare la posizione desiderata, quindi premere il tasto OK.

Esistono tre posizioni per le parti superiore, centrale e inferiore dello schermo.

Modifica automatica dell'ingresso (RILEV INGRESSO)

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, e modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti / per selezionare (RILEV INGRESSO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

• RIL AUTO ATT:

se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 17) e il monitor commuta automaticamente il segnale di ingresso su un altro terminale per modificare

l'ingresso.

Quando l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

• RIL AUTO DIS:

l'ingresso non viene modificato automaticamente.

Premere il tasto INPUT per modificare l'ingresso.

Selezione della lingua per i menu a schermo (LANGUAGE)

È possibile cambiare la lingua utilizzata per i menu o i messaggi visualizzati sul presente monitor.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Tenere premuto il tasto finché non viene visualizzata l'icona relativa all'opzione desiderata. 3 Premere i tasti / per selezionare (LANGUAGE), quindi premere il tasto OK. Il menu LANGUAGE viene visualizzato sullo schermo. 4 Premere i tasti / per selezionare la lingua, quindi premere il tasto OK.

• ENGLISH: Inglese FRANCAIS: Francese
• DEUTSCH: Tedesco
• ESPANOL: Spagnolo ITALIANO
• NEDERLANDS: Olandese
• SVENSKA: Svedese ·RASOCKNI ：在本节ponese ·中文： C n e s e

Impostazioni aggiuntive

È possibile regolare le seguenti opzioni:

• RIPRISTINO BLOCCOMENU

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Tenere premuto il tasto finché non viene visualizzata l'icona relativa all'opzione desiderata. 3 Premere i tasti / per selezionare l'opzione desiderata, quindi premere il tasto OK.

Regolare l'opzione selezionata in base alle seguenti indicazioni.

Ripristino dei dati di regolazione ai valori predefiniti

È possibile ripristinare le regolazioni alle impostazioni predefinite.

1 Premere i tasti / per selezionare (RIPRISTINO), quindi premere il tasto OK. Il menu RIPRISTINO viene visualizzato sullo schermo. 2 Premere i tasti / per selezionare il modo desiderato, quindi premere il tasto OK.

• OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di A (LANGUAGE) viene mantenuta.
• ANNULLA: per annullare il ripristino e ritornare alla schermata del menu.

■ Bloccaggio dei menu e dei comandi

Onde evitare regolazioni o impostazioni accidentali, è possibile bloccare i tasti.

1 Premere i tasti ↓ / ↑ per selezionare O (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

2 Premere i tasti ↓ / ↑ per selezionare Sì o NO, quindi premere il tasto OK.

• SÌ: rimane operativo solo l'interruttore (alimentazione). Se si tenta di effettuare qualsiasi operazione, l'icona BLOCCO MENU viene visualizzata sullo schermo. NO: impostare BLOCCO MENU su NO. Impostando BLOCCO MENU su SÌ, sarà possibile selezionare unicamente questa voce.

Funzioni

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come illustrato di seguito.

SDM-HS75D

Modo di alimentazione	Consumo energetico	Indicatore di accensione (alimentazione)
funzionamento normale	45 W (massimo) verde
attivo-spento* (deep sleep)**	1,0 W (massimo) arancione
spento 1,0 W (massimo) spento

SDM-HS95D

Modo di alimentazione	Consumo energetico	Indicatore di accensione (alimentazione)
funzionamentonormale	50 W (massimo) verdc
attivo-spento* (deep sleep)**	1,0 W (massimo) arancione
spento 1,0 W (massimo) spento

• Quando il computer entra nel modo "attivo-spento", il segnale di ingresso viene interrotto e sullo schermo appare il messaggio NO SEGNALE IN INGRESSO. Dopo circa 5 secondi, il monitor entra nel modo di risparmio energetico. ** "deep sleep" è modalità di risparmio energetico definita dalla Environmental Protection Agency.

Riduzione del consumo energetico (modulo |

Se il modo è impostato su BASSO premendo il tasto sulla parte anteriore del monitor, il livello della retroilluminazione e il consumo energetico vengono ridotti.

Premere più volte il tasto fino a visualizzare BASSO.

Sullo schermo viene visualizzato BASSO e il livello della retroilluminazione viene ridotto. L'indicazione BASSO scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali trasmessi non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuni dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28 - 80kHz Frequenza verticale: 48 - 75Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuni dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, quello funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Nota

Non è necessario regolare i segnali RGB digitali del connettore di ingresso DVI-D per INPUT1.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 12), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Nota

Mentre è attivata la funzione di regolazione automatica della qualità dell'immagine, l'unico interruttore ad essere attivo è quello (alimentazione).

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta un problema relativo al segnale di ingresso, sullo schermo appare uno dei seguenti messaggi. Per risolvere il problema, vedere "Sintomi e soluzioni dei problemi" a pagina 18.

Se sullo schermo appare il messaggio FUORIGAMMA

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le seguenti voci.

Se viene visualizzato "xxx.xkHz/ xxxHz"

Significa che la frequenza orizzontale o la frequenza verticale non sono supportate dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontali e verticali del segnale di ingresso corrente.

Se viene visualizzato "RISOLUZIONE >1280×1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

Se sullo schermo appare il messaggio NO SEGNALE IN INGRESSO

Significa che non è stato immesso alcun segnale.

VAI A RISPARMIO ENERGIA

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio CAVO SCOLLEGATO

Significa che il cavo del segnale video è stato scollegato.

Sintomi e soluzioni dei problemi

Se un problema è causato dal computer o da altre apparecchiature collegate, consultare il manuale delle istruzioni dell'apparecchio collegato.

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
Se l'indicatore (alimentazione) non è illuminato o se l'indicatore (alimentazione) non si illumina quando viene premuto l'interruttore (alimentazione)	• Verificare che il cavo di alimentazione sia collegato correttamente.
Se sullo schermio viene visualizzato CAVO SCOLLEGATO	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inserite saldamente nelle relative prese (pagea 7).• Verificare che i piedini del connettor di ingresso video non siano piegati o inserti forzamenti. • è collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che CAVO SCOLLEGATO venga visualizzato sullo schermo prima che venga attenuato il modo di risparmio energetico. Non si tratta di un problema di funzionamento.
Se sullo schermio viene visualizzato NO SEGNALE IN INGRESSO o l'indicatore (alimentazione) è illuminato in arancione	• Verificare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano inscrite saldamente nelle relative prese (pagea 7).• Verificare che i piedini del connettor di ingresso video non siano piegati o inserti forzamenti. • Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Il computer è impostato sul modo di risparmio energetico. Premere un tasto qualsià della tastiera o spostare il mouse.• Controllare che la schedra grafica sia installata correttamente. • Verificare che l'alimentazione del computer sa attivata. • Riavviare il computer.
Se sullo schermio viene visualizzato FUORI GAMMA	■ Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Verificare che la gamma di frequenza video rienti in quella specificata per il monitor. Se con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e regolare la schedra grafica del computer entro le gamme riportate di seguito: Orizzontale: 28-80 kHz (RGB analogico), 28-64 kHz (RGB digitale) Verticale: 48-75 Hz (RGB analogico), 60 Hz (RGB digitale) Risoluzione: 1280 x 1024 o inferiore
Se viene utilizzato Windows e con questo monitor è stato sostituito un vecchio monitor	• Se con questo monitor è stato sostituito un vecchio monitor, ricollegare quello vecchio ed eseguire le seguenti operazioni. Selezionare "SONY" dall'elenco "Marche", quando "SDM-HS75D" o "SDM-HS95D" dall'elenco "Modelli" nella schermata di selezione dei dispositivi Windows. Se il nome del modello del monitor non è presente nell'elenco "Modelli", provare "Plug & Play".
Se si utilizes unaSYSTEM Macintosh	• Se viene utilizzato l'adattatore Macintosh (non in dotazione), verificare che tale adattatore e il cavo del segnale video siano stati collegati correttamente (pagea 7).
L'imagine è tremolante, salute, oscilla o non è chiara	• Regolare i pixel e la fase (pagea 12).• Tentare collegando il monitor ad un'altra presa di rete CA, preferibilmente su un circuito diverso. ■ Problemi causati dal computer o da altri apparecchi collegati e non dal monitor • Per l'impostazione più adatta del monitor, consultare il manuale della schedra grafica. • Assicurarsi che il modo grafico (VESA, Macintosh 19" Color, ecc.) e la Frequenza del segnale di ingresso siano supportati dal monitor. Anche se la Frequenza rientra nella gamma adatta, alcune schede video potrebbero avere un impulso sincronico troppo basso perché il monitor possa sincronizzarsi correttamente. • Regolarare la Frequenza di refresh del computer (frequenza verticale) per ottenere la migliorie immagine possibile.
L'immagine è sfocata	Regolare la luminosità e il contrasto (pagea 12).Regolare i pixel e la fasca (pagea 12).Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione su 1280 x 1024 sul computer.
L'immagine è sdoppiata	Eliminare eventuali prolonghe del cavo video e/o di scatole di commutazione video.Controllare che tutte le spine siano inserte saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette	Regolare i pixel e la fasa (pagea 12).Regolarla posizione dell'immagine (pagea 13). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.
L'immagine è troppo piccola	Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione su 1280 x 1024 sul computer.
L'immagine è scura	Regolarla luminosità utilizzato il menu LUMINOSITÀ (pagea 12).Regolazione della retroilluminazione (pagea 11).Regolarla luminosità utilizzato il tasto |一页一页 (pagea 10).Dopo l'accensione, occorrono alcuni minuti prima che il display si illumini.
Sono visibili disturbi ondulati o ellittici (effetto moiré)	Regolarie i pixel e la fasa (pagea 12).
Il colore non è uniforme	Regolarie i pixel e la fasa (pagea 12).
Il colore bianco non è perfetto	Regolarie la temperatura di colore (pagea 13).
I tasti del monitor non sono operativi (sullo schermo appare il symbolo O-T)	Se il bloccaggio dei menu è impostato su SI, impostarlo su NO (pagea 15).
Il monitor si spegne molto poco	Problemi causati dal computer o da altre apparecchi collegati e non dal monitorDisattivare l'impostazione di risparmio energetico del computer.
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell'impostazione della schedra grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

Se il problema persiste, consultare un rivenditore Sony

autorizzato e fornire le seguenti informazioni:

• Nome del modello: SDM-HS75D o SDM-HS95D

- Numero di serie - Descrizione dettagliata del problema - Data di acquisto - Nome e caratteristiche tecniche del computer e della scheda grafica in uso

Caratteristiche tecniche

SDM-HS75D

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

17,0 pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80 kHz

(RGB analogico)

28-64 kHz

(RGB digitale)

Verticale: 48 - 75Hz

(RGB analogico)

60 Hz

(RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ

positivo o negativo

(Sincronismo orizzontale c

verticale separato)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Requisiti di alimentazione 100-240 V, 50-60 Hz

massimo 1.0 A

Consumo energetico massimo 45 W

Temperatura di utilizzo da 5 a 35

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 388 x 382.5 x 139.2 mm

Peso Circa 5 kg

Plug & Play DDC2B

Accessori: vedere pagina 7.

SDM-HS95D

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

19,0 pollici

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale: 28 - 80 kHz

(RGB analogico)

28-64 kHz

(RGB digitale)

Verticale: 48-75 Hz

(RGB analogico)

60 Hz

(RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC

Livello TTL, 2,2 kΩ

positivo o negativo

(Sincronismo orizzontale e

verticale separato)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Requisiti di alimentazione: 100-240 V, 50-60 Hz,

massimo 1.0 A

Consumo energetico massimo: 50 W

Temperatura di utilizzo: da 5 a 35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

Circa 435 × 418 × 146 mm

Peso: circa 6 kg

Plug & Play DDC2B

Accessori a pagina 7.

• Condizioni di sincronizzazione orizzontale e verticale consigliate

L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 μs, a seconda di quale è più ampia. L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 μs. L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 μs.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

TFT LCD Color Computer Display

(CONTRAST) e prima o botão OK.

Surge no ecrã o menu CONTRAST.

Se "xxx.x kHz/xxx Hz" for visualizzato

Se "RESOLUTION > 1280 × 1024" for visualizzato

7 SCHERMATA (pagina 14)
