BeamerFlex 51945 - Support écran plat Cabstone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat (projecteur vidéo/diapos) pour fixation au plafond
Marque	Cabstone
Modèle	BeamerFlex 51945
Charge maximale	10 kg
Poids du support	1.1 kg
Dimensions	130-320 x 80/170 mm (largeur x hauteur)
Distance de perçage	130 - 320 mm
Distance au plafond	80 mm ou 170 mm (selon tube de rallonge)
Angle d'inclinaison	+/- 15°
Rotation	Non pivotant (angle fixe)
Matériau	Acier résistant revêtu poudre
Couleur	Argenté / Blanc
Contenu du paquet	Plaque de plafond, tubes de rallonge (8 cm et 15 cm), bras de montage (3x), vis, chevilles, clés Allen, joint torque, etc.
Type de plafond compatible	Plafond plein en pierre ou béton
Installation	Réservée à un professionnel qualifié
Utilisation prévue	Fixation de projecteur vidéo/diapos au plafond
Entretien	Chiffon sec ou légèrement humide ; débrancher avant nettoyage
Garantie	Limitée au kit d'installation (défauts de fabrication)
Dépannage	Vérifier le plafond, les fixations ; contacter le revendeur

FOIRE AUX QUESTIONS - BeamerFlex 51945 Cabstone

Quelle est la charge maximale supportée par le support Cabstone BeamerFlex 51945 ?

La charge maximale est de 10 kg. Ne pas dépasser ce poids pour éviter tout risque de chute.

Le support peut-il être installé sur tout type de plafond ?

Non, il est conçu uniquement pour un plafond plein en pierre ou en béton. Pour d'autres structures, consultez un spécialiste.

Faut-il faire appel à un professionnel pour l'installation ?

Oui, l'installation doit être réalisée par un professionnel qualifié en raison des risques d'électrocution, de blessures ou de dommages.

Quels sont les réglages possibles du support ?

Le support permet un réglage de l'angle d'inclinaison de +/-15° et peut être monté avec deux longueurs de tube (80 mm ou 170 mm) pour ajuster la distance au plafond.

Comment nettoyer le support ?

Utilisez un chiffon en coton sec ou légèrement humide. Débranchez l'appareil avant le nettoyage et évitez l'humidité excessive.

Que faire en cas de vis desserrées ?

Vérifiez régulièrement que toutes les vis et fixations sont bien serrées. Resserez-les avec les outils appropriés. Un desserrage peut survenir après des mouvements fréquents.

Le support est-il compatible avec tous les projecteurs ?

Il est conçu pour la plupart des projecteurs vidéo et diapos. Des adaptateurs spécifiques pour certaines marques (Toshiba, Philips) sont inclus dans le kit.

Quelle est la garantie du produit ?

La garantie couvre uniquement le kit d'installation contre les défauts de fabrication. Elle ne couvre pas les dommages dus à une mauvaise installation ou utilisation.

Quels sont les accessoires fournis ?

Le kit comprend : plaque de plafond, tubes de rallonge (8 cm et 15 cm), 3 bras de montage, vis, chevilles, rondelles, clés Allen, joint torque et adaptateurs.

Comment percer les trous au plafond ?

Utilisez la plaque de plafond comme gabarit, percez avec un foret de 8 mm sur une profondeur de 50 mm. Assurez-vous de l'absence de câbles électriques ou de tuyaux avant de percer.

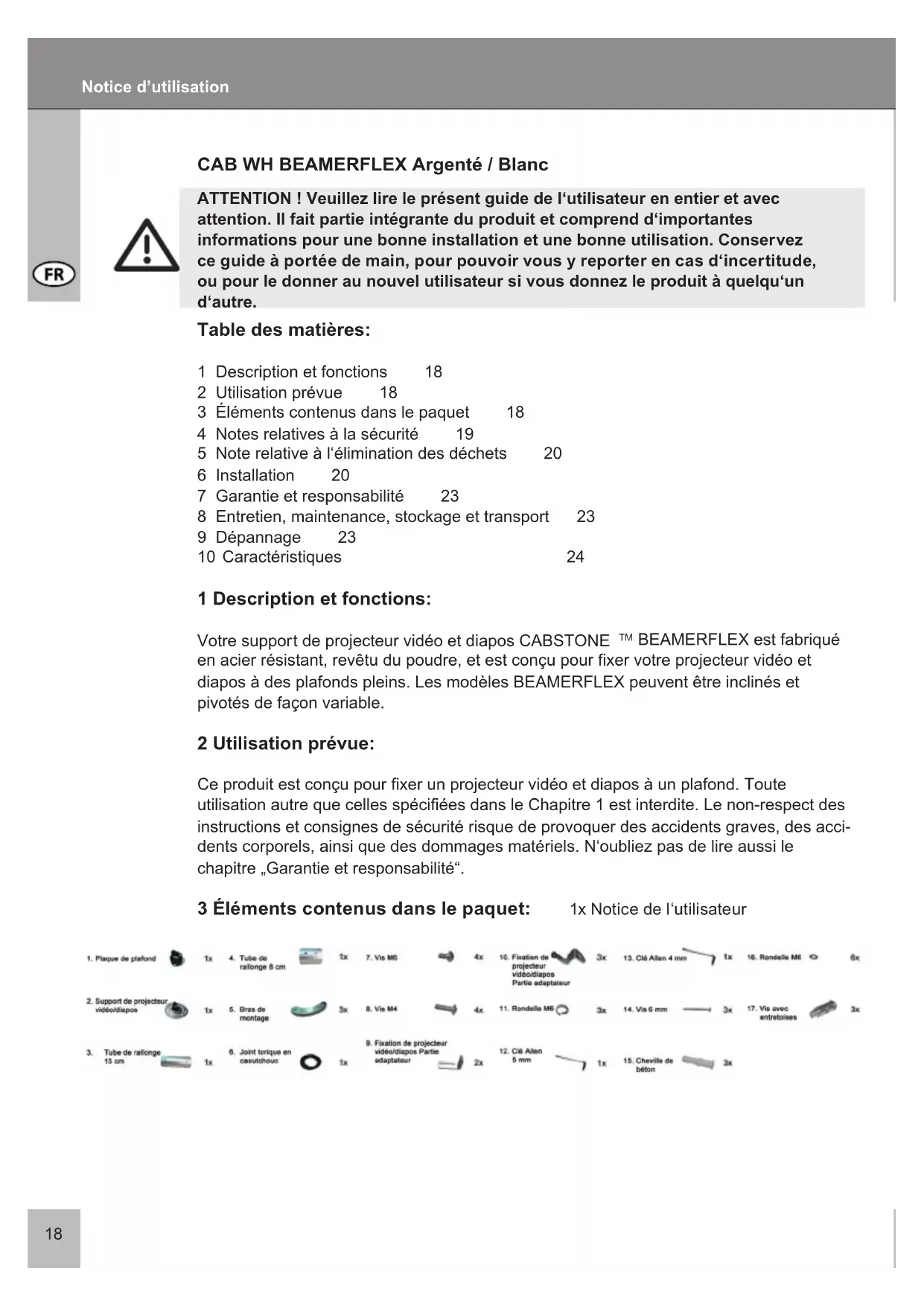

MODE D'EMPLOI BeamerFlex 51945 Cabstone

Notice d'utilisation

Manual

ATTENTION ! Veuillez lire le présent guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu'un d'autre.

Table des matières:

1 Description et fonctions 18
2 Utilisation prévue 18
3 Éléments contenus dans le paquet 18
4 Notes relatives à la sécurité 19
5 Note relative à l'élimination des déchets 20
6 Installation 20
7 Garantie et responsabilité 23
8 Entretien, maintenance, stockage et transport 23
9 Dépannage 23
10 Caractéristiques 24

1 Description et fonctions:

Votre support de projecteur vidéo et diapos CABSTONE ™ BEAMERFLEX est fabriqué en acier résistant, revêtu du poudre, et est conçu pour fixer votre projecteur vidéo et diapos à des plafonds pleins. Les modèles BEAMERFLEX peuvent être inclinés et pivotés de façon variable.

2 Utilisation prévue:

Ce produit est conçu pour fixer un projecteur vidéo et diapos à un plafond. Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. N'oubliez pas de lire aussi le chapitre „Garantie et responsabilité“.

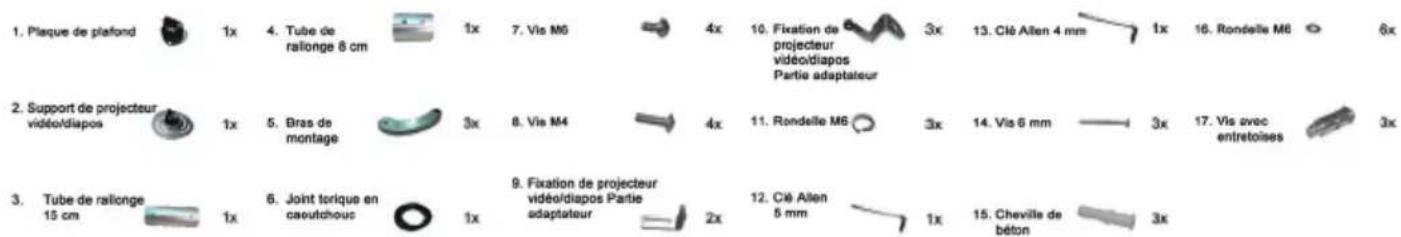

3 Éléments contenus dans le paquet: 1x Notice de l'utilisateur

1. Plaque de plafond 1x 4. Tube de ralonge 8 cm 1x 7. Vis M6 4x 10. Fixation de projecteur video/diapos Partie adaptateur 3x 13. Cité Allen 4 mm 1x 16. Rondelle M6 6x 2. Support de projecteur video/diapos 1x 5. Bras de montage 3x 8. Vis M4 4x 11. Rondelle M6 3x 14. Vis 6 mm 3x 17. Vis avec entretoises 3x 3. 3. Tube de ralonge 15 cm 1x 6. Joint torque en caoutchous 1x 9. Fixation de projecteur video/diapos Partie adaptateur 2x 12. Cité Allen 5 mm 1x 15. Cheville de bêton 3x

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit ! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Votre produit CABSTONE ™ n'est pas un jouet et n'a pas été conçu pour des enfants, car il contient des pièces de petite taille qui risquent d'être avalées et risquent de blesser si elles ne sont pas utilisées de façon appropriée !
• Veuillez installer le système et les appareils fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommandons de faire faire l'installation au plafond par un technicien qualifié uniquement.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du plafond avant l'installation ; choisissez soigneusement un endroit qui permet de garantir la sécurité. Faites attention aux câbles qui courent dans le plafond, et aux d'autres conduites, ne les endommagez pas !
• Le plafond doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et vidéo, du support et des matériaux d'isolation.
• Veuillez aussi vous reporter au Chapitre « Caractéristiques ».
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrer en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégâts permanents !
• Ne pas installer le produit à proximité de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pièces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les trous de perçage restent visibles sur le plafond une fois le support du projecteur et ses accessoires enlevés. Après une période prolongée, une marque peut apparaître sur au plafond.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des appareils de sortie, ainsi qu'autour des appareils audio et vidéo, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre «Caractéristiques», et prenez les mesures adéquates pour le transport.
• Pour les questions, défauts, dommages mécaniques, dysfonctionnements et autres

problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide, veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité ».

• Veuillez respecter les charges maximales spécifiées dans le Chapitre «Caractéristiques»
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».
• Les éléments fournis ne conviennent que pour l'installation sur un plafond plein en pierre ou en béton. Si la structure de votre plafond est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.

5 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux: • Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc. Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

6 Installation:

ATTENTION ! Seuls les professionnels formés sont autorisés à installer l'appareil au plafond, ou à démonter l'appareil. Pour de plus amples informations, veuillez lire les Chapitres « Notes relatives à la sécurité » et « Dépannage ».

a) Installation du support de projecteur vidéo et diapos:

Vous pourrez d montage à la mo

Utilisez les vis (17) pour fixer les bras de montage (5).

Réglez les bras de montage (5) à la même hauteur.

Vous pourrez choisir entre l'option I, II ou III pour régler le bras de montage à la même hauteur sur le boîtier du projecteur vidéo et diapos.

I II III

Faites glisser les bras de fixation au centre du boîtier du projecteur vidéo et diapos, et utilisez les vis M6 (7), les rondelles (11), et (16) pour les attacher au support du projecteur vidéo et diapos (2).

Ensuite, serrez les vis.

b1) Installation particulière des modèles Toshiba :

Utilisez les vis M4 (8) pour relier les pièces de l'adaptateur (9) au projecteur vidéo et diapos.

Utilisez les vis (17) pour fixer les bras de montage (5).

Faites glisser les bras de fixation au centre du boîtier du projecteur vidéo et diapos, et utilisez les vis M6 (7), les rondelles (11), et (16) pour les attacher au support du projecteur vidéo et diapos (2).

Serrez les vis.

b2) Installation particulière des modèles Philips:

Insérer les pièces adaptateur (10) dans les supports mis à leur disposition sur le boîtier du projecteur vidéo et diapos.

Utilisez les vis (17) pour fixer les bras de montage (5).

Faites glisser les bras de fixation au centre du boîtier du projecteur vidéo et diapos, et utilisez les vis M6 (7), et les rondelles pour les attacher au support du projecteur vidéo et diapos (2).

Serrez les vis.

b) Installation du support plafond:

Utilisez la plaque de plafond (1) comme gabarit pour marquer les 3 trous à percer dans le plafond. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques dans le plafond avant de percer !

Utilisez un foret pour la pierre de 8mm mm afin de percer les trous d'une profondeur de 50 mm. Insérez une cheville (15) dans chacun des trous forés, utilisez 3 vis (14), et rondelles (16) pour fixer la plaque de plafond (1) au plafond.

c) Assemblage du support de projecteur vidéo au plafond :

Les câbles peuvent être rangés dans les tubes de rallonge.

Reliez la plaque de plafond à l'un des tubes de rallonge (3) ou (4), pour ce faire, vous devez appuyer sur les deux vis et insérer la plaque de plafond dans le tube de rallonge.

Set tul Reli

Serrez les vis dans le sens antihoraire pour la relier en toute sécurité au tube de rallonge. Utilisez pour cela la clé Allen (13).

Reliez le support de projecteur vidéo - comme à l'étape 1 - à l'autre extrémité du tube de rallonge :

Serrez les vis dans le sens antihoraire pour le relier en toute sécurité au tube de rallonge. Utilisez pour cela la clé Allen (13).

d) Réglage :

Si vous le souhaitez, l'angle d'inclinaison peut être ajusté au niveau du support.

NOTE: L'installation est terminée. Veuillez procéder dans l'ordre inverse pour le démontage.

7 Garantie et responsabilité:

• Étant donné que le fabricant n'a aucune influence sur le type de plafond et sur l'installation du produit, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparera l'appareil sur place, ou bien renverra l'appareil au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une description détaillée du problème – vous serez alors assuré que les défauts peu courants seront découverts et réparés de façon sure !
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le présent guide. Cela inclut, entre autres, toute altération ou modification du produit et de ses accessoires.
• Toute utilisation autre que celle décrite dans le présent guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

8 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux câbles électriques branchés ! Débranchez-les avant de nettoyer !
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil !

ATTENTION ! Il y a des risques d'électrocution et de blessures !

• Assurez-vous qu'il y a suffisamment d'espace autour de l'écran pour permettre sa bonne ventilation et, si nécessaire, vérifiez la distance du système.
• Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'ells sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
• Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.
• Respectez les symboles de sécurité sur l'emballage pendant le transport.

9 Dépannage:

Problème

Comment peut-on tester la qualité du plafond ?

Correction

Contrôlez l'épaisseur du plafond et le matériau qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.

Marquage

Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.

Problem	Correction	Marking
Quels sont les trous qui doivent être percés ?	Veuillez lire les chapitres „Éléments contenus dans le paquet“ et „Installation“.	Les trous ont des marquages de couleur.
Le support pour plafond est difficile à aligner.	Demandez de l’aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ ! Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.
autres questions :	Contactez-nous.	Informations de contact – voir la couverture

10 Caractéristiques:

Modèle 51945 / 51946
charge maxi. 10 kg
Poids 1,1 kg
Dimensions 130-320 x 80/170 mm
distance de trou 130 - 320 mm
Distance au plafond 80 / 170 mm
Angle of inclination +/-15°
Swivel angle -

CAB WH BEAMERFLEX Plateado / Blanco
