TV EasyFix XL - Support écran plat Cabstone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Cabstone
Modèle	TV EasyFix XL
Taille d'écran compatible	30 à 63 pouces (76 à 160 cm)
Dimensions du support	515 x 350 x 30 mm
Poids du support	2,0 kg
Charge maximale	75 kg
Norme VESA compatible	100x100, 100x200, 200x200, 300x300, 400x200, 400x400, 600x400 mm
Distance au mur	30 mm
Angle d'inclinaison	Fixe (non inclinable)
Angle de pivotement	Fixe (non pivotant)
Matériau	Acier résistant revêtu de poudre
Couleur	Argenté / Noir
Type de mur recommandé	Mur plein en pierre ou béton
Contenu du paquet	1 support mural, 1 kit de montage, 1 notice d'installation
Garantie	2 ans
Installation recommandée	Par un professionnel qualifié
Entretien et nettoyage	Chiffon sec ou légèrement humide
Sécurité	Respecter la charge max, ne pas modifier les pièces
Recyclage	Ne pas jeter avec les ordures ménagères, déposer en déchèterie

FOIRE AUX QUESTIONS - TV EasyFix XL Cabstone

Quels types de murs sont adaptés pour ce support ?

Le support est conçu pour une installation sur un mur plein en pierre ou en béton. Vérifiez que l'épaisseur du mur est d'au moins 10 cm. Pour d'autres types de murs, consultez un professionnel.

Comment savoir si mon téléviseur est compatible ?

Votre téléviseur doit avoir des trous de fixation respectant la norme VESA parmi les dimensions listées dans les spécifications (par exemple 400x400 mm). Consultez la notice de votre TV.

Quel poids maximal le support peut-il supporter ?

La charge maximale est de 75 kg. Ne dépassez jamais ce poids pour éviter tout risque de chute.

Faut-il des outils spécifiques pour l'installation ?

Vous aurez besoin d'un foret de 10 mm pour la pierre, d'un niveau à bulle, d'une clé et d'un marteau. Le kit de montage inclus contient les chevilles et vis nécessaires.

Puis-je incliner ou pivoter l'écran après installation ?

Non, ce modèle est fixe : il n'offre ni inclinaison ni pivotement. L'écran reste parallèle au mur.

Comment installer le support mural ?

Utilisez le support comme gabarit pour marquer 6 trous au niveau. Percez à 10 mm de diamètre sur 60 mm de profondeur. Insérez les chevilles, puis fixez le support avec les vis murales et rondelles fournies.

Mon téléviseur a un dos incurvé, comment le fixer ?

Utilisez les entretoises fournies dans le kit pour les écrans à face arrière incurvée. Pour les dos plats, utilisez directement les vis adaptées.

Quelle est la distance entre l'écran et le mur ?

L'écran sera placé à 30 mm du mur. Cela permet un aspect épuré et laisse un espace pour la ventilation.

Le support est-il livré avec toutes les vis nécessaires ?

Oui, le kit inclut des vis M4, M5, M6 et M8 pour s'adapter à la plupart des écrans. Si votre TV nécessite d'autres tailles, achetez-les en magasin spécialisé.

Que faire en cas de problème lors de l'installation ?

Si vous rencontrez des difficultés, faites appel à un professionnel qualifié. Vous pouvez aussi contacter votre revendeur ou le service client Cabstone pour obtenir de l'aide.

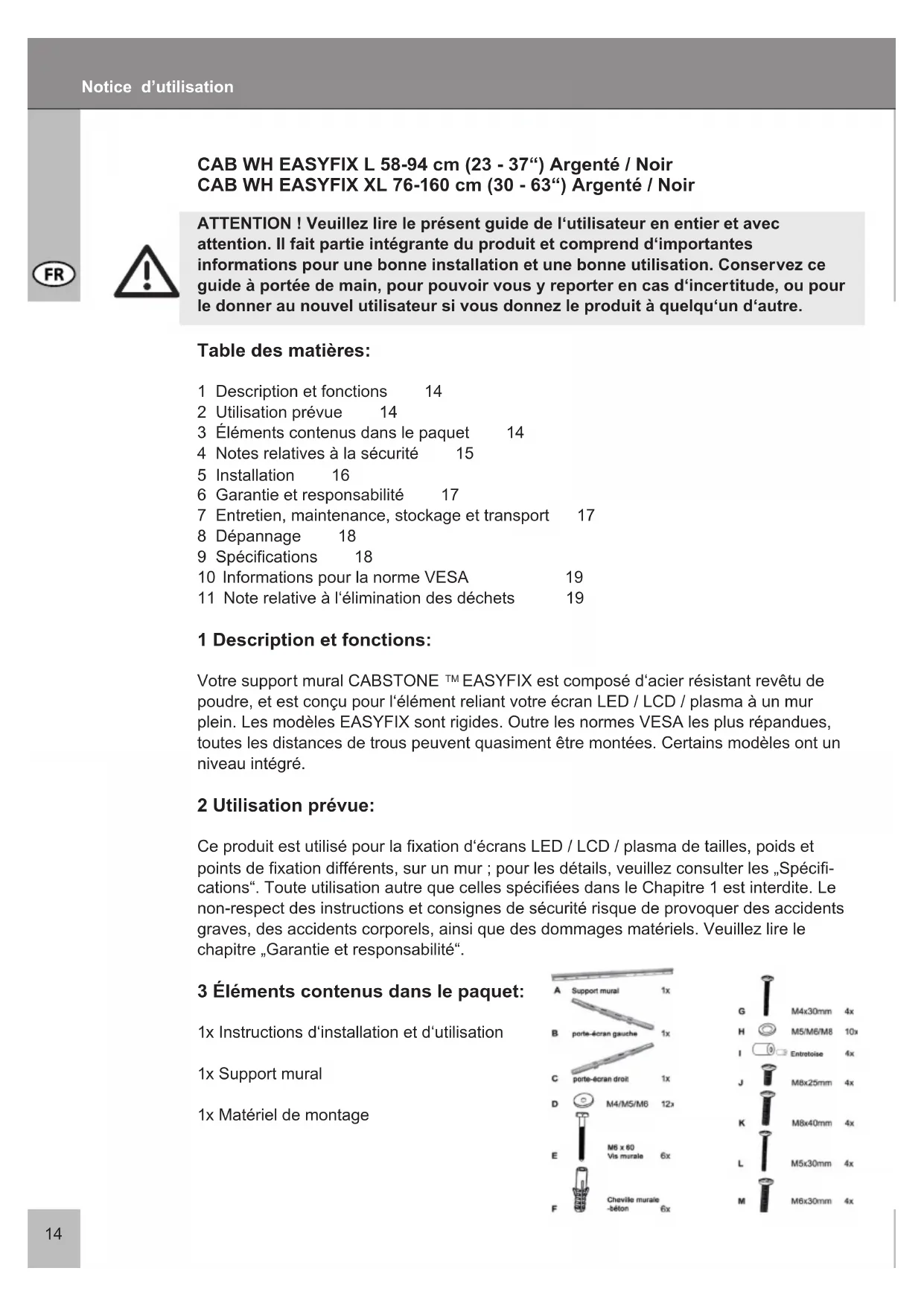

MODE D'EMPLOI TV EasyFix XL Cabstone

ATTENTION! Veuillez dire le present guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utiliser si vous donne le produit à quelqu'un d'autre.

Table des matieres:

1 Description et fonctions 14
2 Utilisation prévue 14
3 Éléments contenus dans le paquet 14
4 Notes relatives à la sécurité 15
5 Installation 16
6 Garantie et responsabilité 17
7 Entretien, maintenance, stockage et transport 17
8Dépannage 18
9 Spécifications 18
10 Informations pour la forme VESA 19
11 Note relative à l'élimination des déchets 19

1 Description et fonctions:

Votre support mural CABSTONE TM EASYFIX est compose d'acier résistant revetu de poudre, et est conqu pour I'elément reliant votre écran LED / LCD / plasma à un mur plein. Les modèles EASYFIX sont rigides. Outre les normes VESA les plus repandues, toutes les distances de trous peuvent quasiment être montées. Certains modèles ont un niveau intégré.

2 Utilisation prévue:

Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur; pour les détails, veuillez consulter les „Sécurations". Toute'utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez tire le chapitre „Garantie et responsabilité".

3 Éléments contenus dans le paquet:

1x Instructions d'installation et d'utilisation
1x Support mural
1x Matériel de montage

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Voitre produit CABSTONE™ n'est pas un jouet et n'a pas ete concu pour des enfants, car il contient des pieces de petite taille qui risquent d'etre avalees et risquent de blesser si elles ne sont pas utilisées de façon appropriee!
• Veuillez installer le système et les apparciels fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun object ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommendons que l'installation au mur soit faite uniquement par un technicien qualifié.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation;CHOISSEZ SOIGNEUSMENT UN ENDroit qui permet de garantir la sécurité. Faites attention aux cables electriques qui peuvent se couver dans le mur!
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et video, du support et des matérieliaux d'isolement.
• Veuillez aussi vous reporter au Chapitre « Caracteristiques »
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrée en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégats permanents!
• Ne pas installer le produit à proximé de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'alterer aucun des accessoires! Veuillez bien à dire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pieces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour apparéil et le système de gestion des cables ont été enlevés. Àpès une période de temps prolongée, une marque peut apparfaître sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des apparciels de sortie, ainsi qu'autour des apparciels audio et video, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre « Caracteristiques », et prenez les mesures adéquates pour le transport.
• Pour les questions, defaults, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le present guide,

veuilles you adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité »

• Veuillez respecter les charges maximes spécifiées dans le Chapitre «Caracteristiques»
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».
• Les éléments fournis ne convennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
  Assurez-vous de respecter la bonne taille de filtage lors de l'installation de I'écran sur le support mural.

5 Installation:

Étape 1 Installation murale:

Veuillez utiliser le support mural comme gabarit (A) pour marquer la position des 6 trous à percer dans le mur à l'aide d'un niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10mm afin de percer les trous d'une profondeur de 60~mm . Insérez une chevelle (F) dans chacun des trous forés. Ce faisant, un marteau peut être utile. Utilisez à présent les vis murales (E) et les rondelles adaptées (D) pour fixer le support mural (A).

Étape 2 Fixation des porté-écran sur la face arrêté de l'écran:

Assurez-vous que les portecran sont parallles Iun a Iautre et centres sur Iecran d'affichage. (Fig. 2-A) Des vis M4, M5, M6, et M8 sont fournies pour fixer Iecran. Les autres tailles

doivent être achétées dans une boutique spécialisée. Vous doivent utiliser les entreprises fournies pour les écans à face arrière incurvee comme illustré à la (Fig. 2-B). Pour les écans avec la face arrière plane, procédez comme illustré à la (Fig. 2-C). Ici, la taille de vis correcte dépend de la taille du filetage de l'écran.

Étape 3 Accrochage:

Accrochez à présent l'écran au support mural comme indiqué à la (Fig. 3-A).

NOTE: L'installation est terminée. Veuillez procédé dans l'ordre inverse pour le démontage.

6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel apparéil pendant une durée de 2 ans.
• Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillesz prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Pour facilititer la tâche de nos techniciens, merci de bien pouvoir fournir une description détaillée du problème – vous serez alors assure que les defaults peu courants seront découverts et réparés de façon sure!
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non désrite dans le present guide. Cela inclut, entre autres, toute ALTERATION OU MODIFICATION DU produit et de ses accessoires.
• Toute utilisation autre que celle déscrite dans le present guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légarement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux cables électriques branchés! Débranchez-les avant de nettoyer!
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil!

ATTENTION! Il y a des risques d'électrocution et de blessures!

Assurez-vous qu'il y a suffisamment d'espace autour de I'ecran pour permettre sa bonne ventilation et, si nécessaire, vérifie la distance du système.
- Vérifiez régulierement que toutes les fixations et vis sont bien solidement ancrees, desserrez-les lorsqu'elles sont desserrées. Le desserrage peut être provoqué par des mouvements féquents.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Àpres une période de temps prolongée, une marque peut apparaitre sur le mur.
- Respectez les symboles de sécurité sur l'emballage pendant le transport.

8 Dépannage:

Problème	Correction	Marquage
Comment peut-on tester la qualité du mur ?	Contrôlez l'épaisseur du mur et le matériel qui se trouve sous le plâtre et le papier-point. Faites appel à un professionnel formé.	Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.
Quels sont les troughs qui doivent être percés ?	Veuillez dire les chapitres „Éléments contenus dans le paquet" et „Installation“.	Les trough ont des marquages de couleur.
Le support mural est difficile à aligner.	Demandez de l'aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ ! Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.
autres questions:	Contactez-nous.	Informations de contact – voir la couverture

9 Caractéristiques:

Modèle 51932 / 51933 51938 / 51939
Taille décran 580 - 940 mm, 23" - 37" 760 - 1600 mm, 30" - 63"
charge maxi. 75 kg 75 kg
Poids 2,0 kg 2,0 kg
Dimensions 515 x 350 x 30 mm 515 x 350 x 30 mm
Diamètres des trous VESA 100x100, 100x200 mm 100x100, 100x200 mm
	200x200, 300x300 mm 200x200, 300x300 mm
	400x200 mm 400x200, 400x400 mm
		600x400 mm
Distance au mur	30 mm 30 mm
Angle d'inclinaison	--
Angle de pivotement	--

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique video) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre 9 duprésent guide, vous étes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini.(par exemple 300 × 300 mm pour Sony TVs)

Classe VESA: Distance des trous pour la fixation des moniteurs:

MIS-D: 75 × 75 , or 100 × 100 ~mm

MIS-E: 200 × 100 , or 200 × 200 mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400, or 800 × 400 ~mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez deposez gratuitement voire appareil en fin de vie a un point de recuperation des déchets destiné a cet effet, ou aprous de vourre point de vente. Les details concernant la mise au rebut sont reglementes par les lois d'Etat et federales concernees. Les elements recyclables sont integres dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matieres premières. Les materiaux recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usages contribue de façon significative à la protection de notre environnement.
