TV EasyFix XL - Flachbildschirmhalterung Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirme
Marke	Cabstone
Modell	TV EasyFix XL
Kompatible Bildschirmgröße	30 bis 63 Zoll (76 bis 160 cm)
Abmessungen der Halterung	515 x 350 x 30 mm
Gewicht der Halterung	2,0 kg
Maximale Belastung	75 kg
Kompatible VESA-Norm	100x100, 100x200, 200x200, 300x300, 400x200, 400x400, 600x400 mm
Wandabstand	30 mm
Neigungswinkel	Fest (nicht neigbar)
Schwenkwinkel	Fest (nicht schwenkbar)
Material	Pulverbeschichteter widerstandsfähiger Stahl
Farbe	Silber / Schwarz
Empfohlener Wandtyp	Massive Stein- oder Betonwand
Packungsinhalt	1 Wandhalterung, 1 Montageset, 1 Installationsanleitung
Garantie	2 Jahre
Empfohlene Installation	Durch einen qualifizierten Fachmann
Pflege und Reinigung	Trockenes oder leicht feuchtes Tuch
Sicherheit	Max. Belastung beachten, keine Teile verändern
Recycling	Nicht mit dem Hausmüll entsorgen, auf dem Wertstoffhof abgeben

Häufig gestellte Fragen - TV EasyFix XL Cabstone

Welche Wandtypen sind für diese Halterung geeignet?

Die Halterung ist für die Montage an einer massiven Stein- oder Betonwand ausgelegt. Überprüfen Sie, ob die Wandstärke mindestens 10 cm beträgt. Bei anderen Wandtypen konsultieren Sie einen Fachmann.

Wie erkenne ich, ob mein Fernseher kompatibel ist?

Ihr Fernseher muss über Befestigungslöcher nach VESA-Norm in den in den Spezifikationen aufgeführten Abmessungen (z.B. 400x400 mm) verfügen. Konsultieren Sie die Anleitung Ihres Fernsehers.

Welches Maximalgewicht kann die Halterung tragen?

Die maximale Belastung beträgt 75 kg. Überschreiten Sie dieses Gewicht nie, um Sturzgefahr zu vermeiden.

Sind spezielle Werkzeuge für die Installation erforderlich?

Sie benötigen einen 10-mm-Bohrer für Stein, eine Wasserwaage, einen Schraubenschlüssel und einen Hammer. Das mitgelieferte Montageset enthält die erforderlichen Dübel und Schrauben.

Kann ich den Bildschirm nach der Installation neigen oder schwenken?

Nein, dieses Modell ist fest: Es bietet weder Neigungs- noch Schwenkfunktion. Der Bildschirm bleibt parallel zur Wand.

Wie montiere ich die Wandhalterung?

Verwenden Sie die Halterung als Schablone, um 6 Löcher waagerecht zu markieren. Bohren Sie mit 10 mm Durchmesser auf 60 mm Tiefe. Setzen Sie die Dübel ein, befestigen Sie dann die Halterung mit den mitgelieferten Wandschrauben und Unterlegscheiben.

Mein Fernseher hat eine gewölbte Rückseite, wie befestige ich ihn?

Verwenden Sie die im Kit enthaltenen Abstandshalter für Bildschirme mit gewölbter Rückseite. Bei flachen Rückseiten verwenden Sie direkt die passenden Schrauben.

Wie groß ist der Abstand zwischen Bildschirm und Wand?

Der Bildschirm wird in einem Abstand von 30 mm zur Wand platziert. Dies sorgt für ein sauberes Erscheinungsbild und lässt Raum für Belüftung.

Wird die Halterung mit allen erforderlichen Schrauben geliefert?

Ja, das Kit enthält Schrauben M4, M5, M6 und M8, um die meisten Bildschirme zu montieren. Wenn Ihr Fernseher andere Größen erfordert, kaufen Sie diese im Fachhandel.

Was tun bei Problemen während der Installation?

Wenn Sie auf Schwierigkeiten stoßen, ziehen Sie einen qualifizierten Fachmann hinzu. Sie können auch Ihren Händler oder den Cabstone-Kundendienst kontaktieren, um Hilfe zu erhalten.

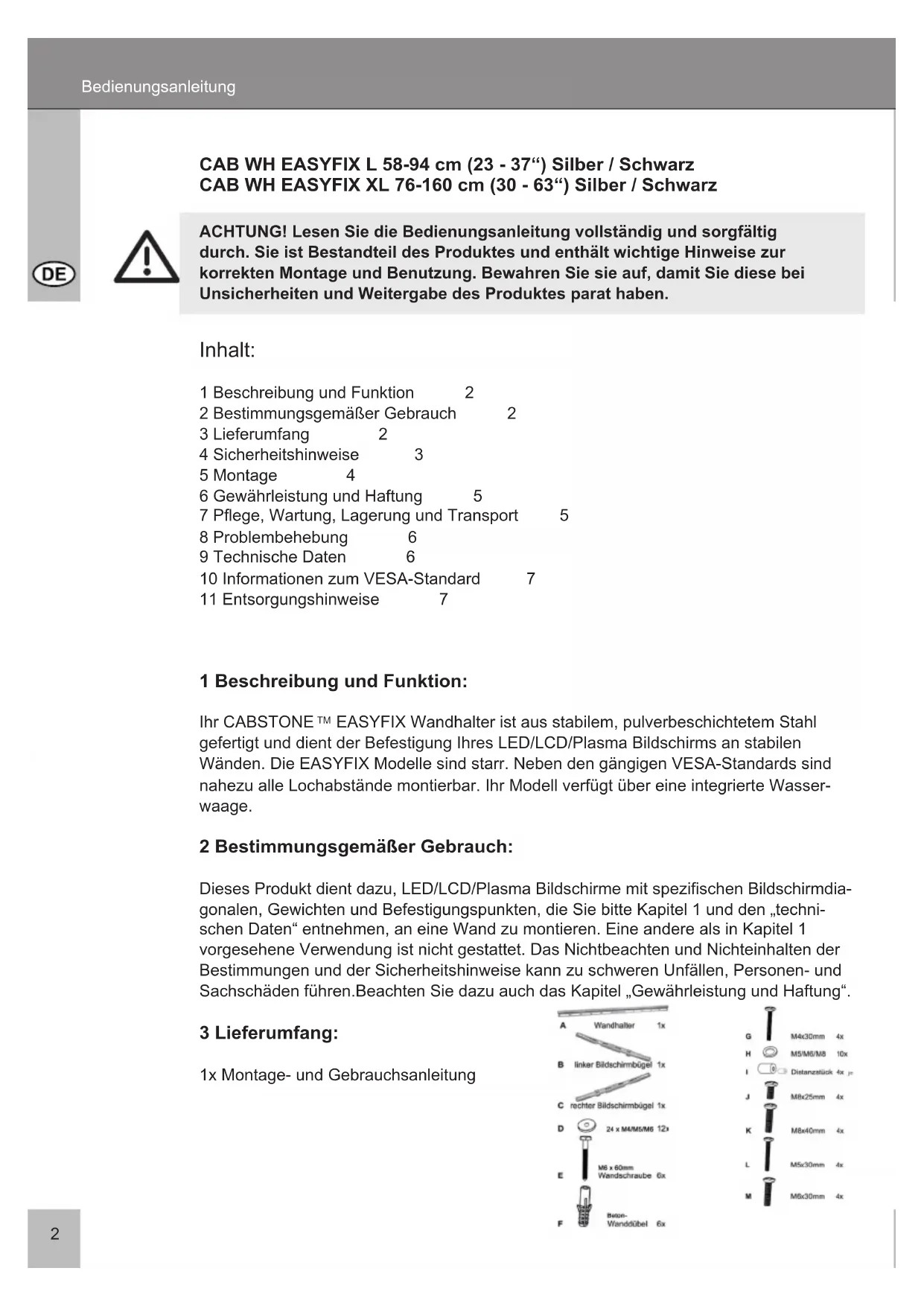

BEDIENUNGSANLEITUNG TV EasyFix XL Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 5
8 Problembehebung 6
9 Technische Daten 6
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYFIX Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYFIX Modèle sind starr. Neben den gängigen VESA-Standards sind nahezu alle Lochabstände montierbar. Ihr Modell verfügt über eine integrierte Wasserwaage.

2 Bestimmungsgemäß Gerbrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die Sieitte Kapitel 1 und den „technischen Daten" entnehmer, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfälle, Personen- und Sachschemen führen. Beachoten sie dazu auch das Kapitel „Gewährleistung und Haftung".

3 Lieferumfang:

1x Montage- und Gebrauchsanleitung

4 Sicherheitshinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
  -ittebringenSiedasystemunddiedaranbefestigtenGerate soan,dasskeine PersonenoderSachenz.B.durchHerabsturzenverletztoderbeschadigtwerden konnen.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schreiben können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dammaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführten zu halten.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwahlen. Achten Sie hierbei auf in der Wand liegende, stromführung Kabel oder andere Leitungen und beschädigen Sie diese nicht!
  Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu,tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten".
• Der Montageort muss in der Lage sein, Erdbehen oder sonstigen starken Erschüttungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommt konnen.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms können einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Höhe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermöig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung". Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sightbar, wenn der Wandhalter und dessen Zubehör halten werden. Nach längerem Gebrauch kann ein Fleck an der Wand zürückbleiben.

• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fordert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschreiben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten".
  -itte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch".
• Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Soltte die Beschaffenheit ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jeder Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

Schritt 1 Wandmontage:

Bitte benutzen Sie den Wandhalter (A) als Schablone um die 6 Bohrlocher in der Wand mit einer Wasserwaage zu

markieren. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser, oder Stromleitungen hinter der Wand befinden. Bohren Sie die Löscher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie jeweils einen Wandübel (F) in die Bohrlocher. Ein Hammer kann damit nützlich sein. Bringen Sie nun den Wandhalter (A) mit den Wandschrauben (E) und den passenden Unterlegscheiben (D) an.

Schritt 2 Montage der Bildschirmbügel an die Bildschirmrückseite:

Stellen Sie safer, dass die Bildschirmbügel parallel zueinander und zentriert zum Bildschirm sind. (Abb. 2-A) Die M4, M5, M6 und M8 Schrauben zur Befestigung am Bildschirm

sind im Lieferumfang enthalten. Andere Größen sind im Fachhandel erhältlich. Für Bildschirme mit gewölbter Rückseite müssen Sie, wie in (Abb. 2-B) ersichtlich, die mitgelieferten Distanstücks benutzen. Bei flacher Bildschirmrückseite gehen Sie wie in (Abb. 2-C) vor. Die passende Schraubengröge hangt hierbei von der Gewindegroße des

Bildschirms ab.

Schritt 3 Aufhängung:

Hängen Sie jetzt den Bildschirm wie in (Abb. 3-A) auf die Wandhalterung.

vor.

HINWEIS: Die Mor

6 Gewährleistung und Haftung:

• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat,deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemäß festgestellt werden sollen, wenden Sie sich bereits an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch Selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Handler nicht erreichen sein, konnen Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation oder Bedienung, die nicht in dieser Anleitung beschreiben sind, entwickeln sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromfuhrenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteile daraufuf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklommen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüfung zu gewährleisten und prufen Sie bei Bedarf die Freigungkeit des Systems.
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei früfigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperatures, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sightbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zusückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problembehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getestet werden?	Prüfen Sie die Wandstar-ke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.	Verkehrsrasten für Wohn-räume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
Welche Löscher mussen gebohr werden?	Bitte lesen Sie hierzu Kapitel das Lieferumfang und Montage.	Die Löscher sind durch Skizzen gekennzeichnet.
Der Wandhalterlässt sich nur schwer austrichten.	Lassen Sie sich von einer zweiten Person halten und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befestigungen und konsultieren Sie ggf. ihren Handler.
andere Fragen:	Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51932 / 51933 51938 / 51939
Bildschirmdiagonale 580 - 940 mm, 23" - 37" 760 - 1600 mm, 30" - 63"
max. Traglast 75 kg 75 kg
Gewicht 2,0 kg 2,0 kg
Maße 515 x 350 x 30 mm 515 x 350 x 30 mm
VESA 100x100, 100x200 mm 100x100, 100x200 mm
	200x200, 300x300 mm	200x200, 300x300 mm
	400x200 mm	400x200, 400x400 mm
		600x400 mm
Wandabstand	30 mm	30 mm
Neigungswinkel	--
Schwenkwinkel	--

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu.(z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungsslochabstand von Monitoren

MIS-D: 75 × 75 oder 100 × 100mm

MIS-E: 200 × 100 oder 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 oder 800× 400mm

11 Entsorgungshinweise:

Dieses Produkt besteht nicht in den Hausmull.itte geben Sie Ihr Gerat am Ende seiner Lebensdauer an die darauf eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht.

Wertstoffe werden dem Recyclingkreislauf zugeführ, um darauf neue Rohstoffe zugewinnen. Folgende Wertstoffe werden inCOMMUNALEN SAMmelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

CAB WH EASYFIX L 58-94 cm (23 - 37") Silver / Black CAB WH EASYFIX XL 76-160 cm (30 - 63") Silver / Black
