TV EasyFlex M - Flachbildschirmhalterung Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirm
Marke	Cabstone
Modell	TV EasyFlex M
Kompatible Bildschirmgröße	250 – 740 mm (10" – 30")
Maximale Belastung	30 kg
Gewicht der Halterung	1,1 kg
Abmessungen (L x H x T)	220 x 220 x 90 mm
Kompatible VESA-Normen	50x50, 75x75, 100x100, 100x200, 200x200 mm
Abstand zur Wand	90 mm
Neigungswinkel	+/- 20°
Schwenkwinkel	+/- 45°
Material	Robuster pulverbeschichteter Stahl
Wandmontageart	Vollwand aus Stein oder Beton
Paketinhalt	1x Wandhalterung, 1x Montageset (Schrauben, Dübel), 1x Anleitung
Installation	Durch einen qualifizierten Fachmann
Wartung und Reinigung	Trockenes oder leicht feuchtes Tuch, vor Reinigung Netzstecker ziehen
Sicherheit	Wandfestigkeit prüfen (4x Gesamtgewicht), Vermeiden Sie Nähe von Klimaanlagen, Staub, Feuchtigkeit
Garantie	2 Jahre (deckt nur das Kit, nicht die Installation)
Fehlerbehebung	Kontaktieren Sie den Händler oder Hersteller
Entsorgung	Nicht mit dem Hausmüll entsorgen, an einem Sammelpunkt recyceln

Häufig gestellte Fragen - TV EasyFlex M Cabstone

Welche Bildschirmgrößen sind mit der TV EasyFlex M Halterung kompatibel?

Die Halterung ist für Bildschirme von 10 bis 30 Zoll (250 bis 740 mm) ausgelegt.

Wie hoch ist die maximale Belastbarkeit dieser Wandhalterung?

Die maximale Belastung beträgt 30 kg.

Welche VESA-Normen sind kompatibel?

Die verfügbaren VESA-Normen sind: 50x50, 75x75, 100x100, 100x200 und 200x200 mm.

Kann ich den Bildschirm nach der Installation neigen oder schwenken?

Ja, die Halterung ermöglicht eine Neigung von +/- 20° und ein Schwenken von +/- 45°.

Ist die Halterung für alle Wandtypen geeignet?

Das mitgelieferte Kit ist für Vollwände aus Beton oder Stein vorgesehen. Für andere Materialien konsultieren Sie einen Fachmann.

Kann ich die Halterung selbst installieren?

Es wird empfohlen, einen qualifizierten Fachmann mit der Installation zu beauftragen, um Sturzrisiken zu vermeiden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Wasserwaage, eine Bohrmaschine mit 10-mm-Bohrer, einen Hammer und einen Schraubendreher.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Ziehen Sie vor der Reinigung die Stromkabel ab.

Wie groß ist der Abstand zwischen Wand und Bildschirm?

Der Bildschirm befindet sich in 90 mm Entfernung zur Wand.

Was tun, wenn eine Schraube oder Befestigung locker wird?

Überprüfen Sie regelmäßig alle Befestigungen und ziehen Sie sie bei Bedarf nach. Wenn ein Defekt bestehen bleibt, kontaktieren Sie Ihren Händler.

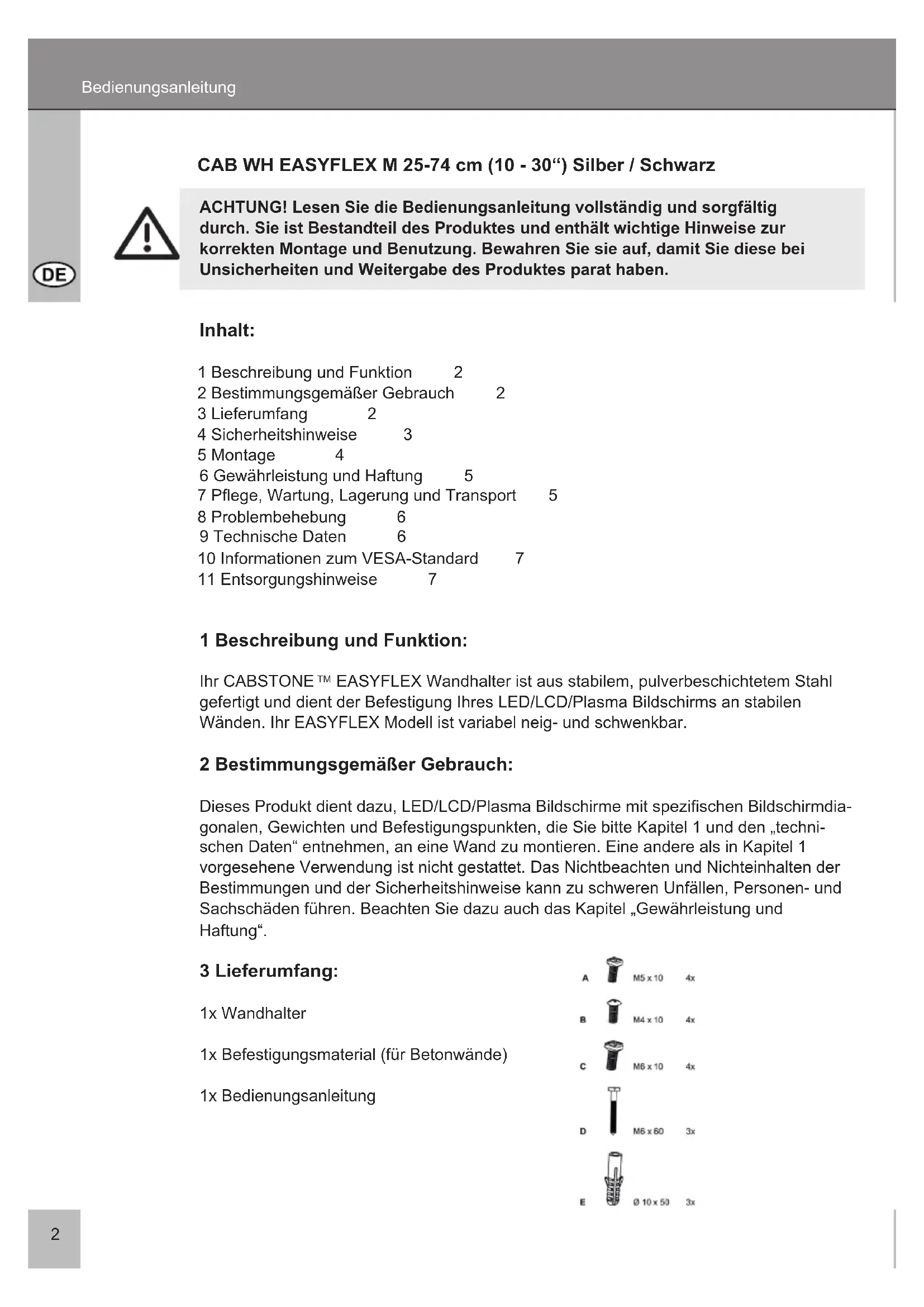

BEDIENUNGSANLEITUNG TV EasyFlex M Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Montage 4
6 Gewährleistung und Haftung 5
7 Pflege, Wartung, Lagerung und Transport 5
8 Problembehebung 6
9 Technische Daten 6
10 Informationen zum VESA-Standard 7
11 Entsorgungshinweise 7

1 Beschreibung und Funktion:

Ihr CABSTONE™ EASYFLEX Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Ihr EASYFLEX Modell ist variabel neig- und schwenkbar.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die Sie bitte Kapitel 1 und den „technischen Daten“ entnehmen, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3 Lieferumfang:

1x Wandhalter

1x Befestigungsmaterial (für Betonwände)

1x Bedienungsanleitung

A M5 x 10 4x B M4 x 10 4x C M6 x 10 4x D M6 x 60 3x E Ø 10 x 50 3x

4 Sicherheitshinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE ^TM Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Bitte bringen Sie das System und die daran befestigten Geräte so an, dass keine Personen oder Sachen z.B. durch Herabstürzen verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dämmmaterial.
• Wir empfehlen die Wandmontage nur von qualifizierten Fachkräften ausführen zu lassen.
• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwählen. Achten Sie hierbei auf in der Wand liegende, stromführende Kabel oder andere Leitungen und beschädigen Sie diese nicht!
• Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu tragen.
• Lesen Sie hierzu auch das Kapitel „technische Daten“.
• Der Montageort muss in der Lage sein, Erdbeben oder sonstigen starken Erschütterungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommen können.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermäßig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.
• Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
• Die Bohrungen bleiben an der Wand sichtbar, wenn der Wandhalter und dessen Zubehör entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fördert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden.

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten“.
• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“.
• Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit Ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jedem Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke.

5 Montage:

ACHTUNG! Die Montage und Demontage darf nur durch geschultes Fachpersonal erfolgen. Weiterführende Informationen finden Sie im Kapitel „Sicherheitshinweise“ und „Problembehebung“.

Schritt 1 Wandmontage:

1

Bitte benutzen Sie die Wandhalterung, wie in 1 gezeigt, als Schablone um die Halteposition an der Wand mit einer Wasserwaage zu markieren. Prüfen Sie vor der Bohrung, ob sich Wasser-, Gas- oder Stromleitungen hinter der Wand befinden! Bohren Sie die Löcher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie die Dübel (E) in die 3 Bohrlöcher. Ein Hammer kann dabei nützlich sein. Drehen Sie die Schrauben (D) hinein. Die Wandhalterungen können Sie nun auf die vorhe Schrauben hängen.

Schritt 2 Bildschirmmontage: 2

Bringen Sie die Bildschirmhalterung mit den im Lieferumfang enthaltenen Schrauben (A), (B) oder (C) an Ihren Bildschirm an. Die Standardhalterung passt zu VESA 50mm / 75mm / 100mm / 200mm und 200mm x 100mm.

Rückansicht des LCD/Plasma Bildschirms

Schritt 3 Justierung:

ACHTUNG! Halten Sie den Bildschirm während der gesamten Justierung immer fest oder lassen Sie sich von einer zweiten Person helfen!

Drehen Sie die Stellschraube bei Draufsicht eine oder zwei Umdrehungen gegen den Uhrzeigersinn. Stellen Sie die gewünschte Bildschirmneigung ein. Drehen Sie die Stellschraube bei Draufsicht wieder im Uhrzeigersinn fest.

Die Montage ist beendet. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

HINWEIS:

6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.
• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat, deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienung, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklemmen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prüfen Sie bei Bedarf die Freigängigkeit des Systems.
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei häufigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
  • Die Bohrungen bleiben an der Wand sichtbar, wenn das Gerät und das Wandmontage-set entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückblei ben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problemebehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getestet werden?	Prüfen Sie die Wandstärke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.	Verkehrslasten für Wohnräume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
Welche Löcher müssen gebohrt werden?	Bitte lesen Sie hierzu Kapitel das Lieferumfang und Montage.	Die Löcher sind durch Skizzen gekennzeichnet.
Der Wandhalter lässt sich nur schwer ausrichten.	Lassen Sie sich von einer zweiten Person helfen und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befestigungen und konsultieren Sie ggf. Ihren Händler.
andere Fragen:	Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51926 / 51927
Bildschirmdiagonale 250 – 740 mm, 10“ – 30“
max. Traglast 30 kg
Gewicht 1,1 kg
Maße 220 x 220 x 90 mm
VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
	200 x 200 mm
Wandabstand 90 mm
Neigungswinkel +/-20°
Schwenkwinkel +/-45°

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu.(z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Monitoren

MIS-D: 75 x 75 oder 100 x 100mm

MIS-E: 200 x 100 oder 200 x 200mm

MIS-F: 400 x 200, 400 x 400, 600 x 200,

600 x 400 oder 800 x 400mm

11 Entsorgungshinweise:

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

- Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

CAB WH EASYFIX M 25-74 cm (10 - 30") Silver / Black
