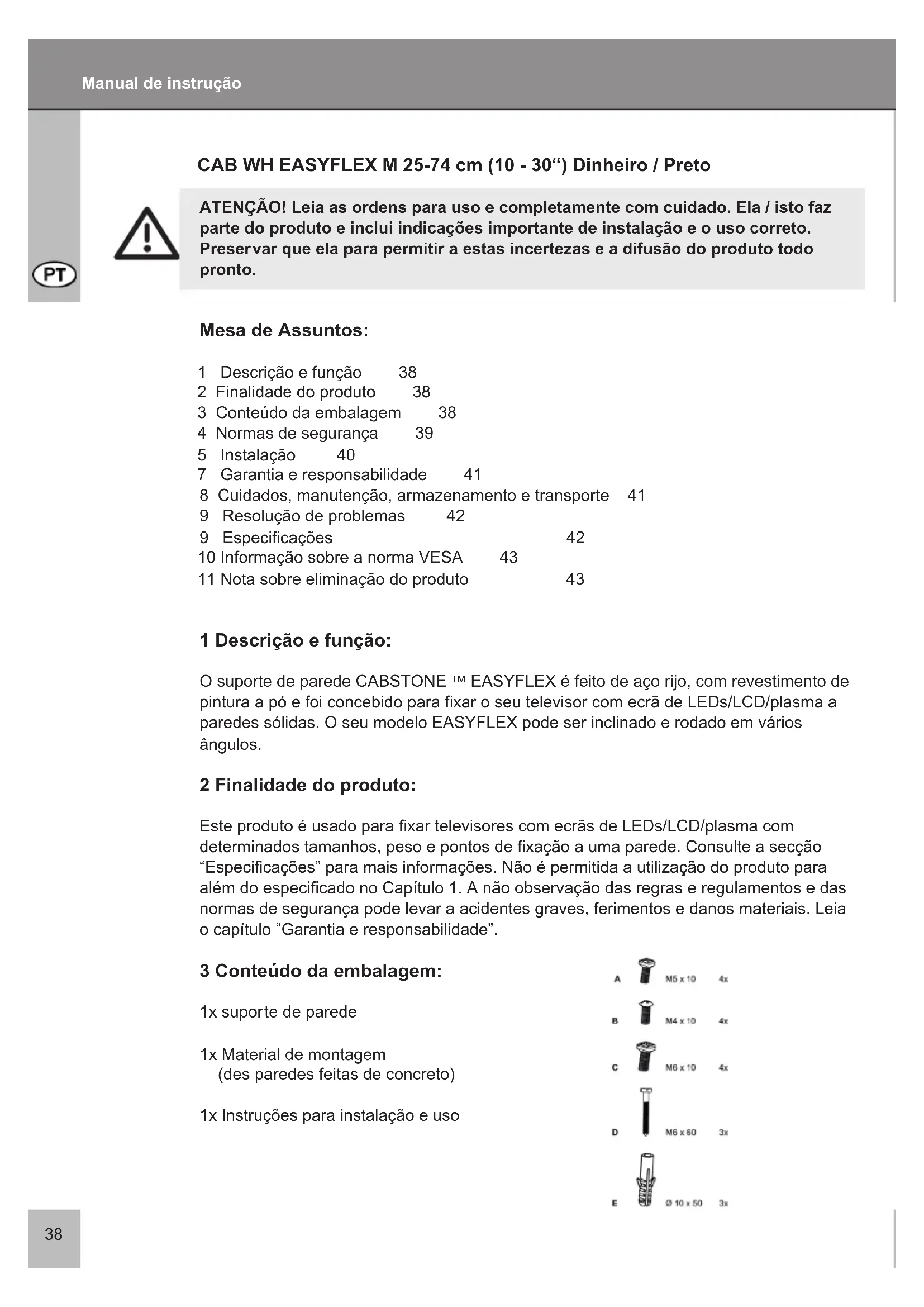

MANUAL DE UTILIZADOR TV EasyFlex M Cabstone
ATENÇÃO! Leia as ordens para uso e completamente com cuidado. Ela / isto faz parte do produto e inclui indicações importante de instalação e o uso correto. Preservar que ela para permitir a estas incertezas e a difusão do produto todo pronto.
Mesa de Assuntos:
1 Descrição e função 38
2 Finalidade do produto 38
3 Conteúdo da embalagem 38
4 Normas de segurança 39
5 Instalação 40
7 Garantia e responsabilidade 41
8 Cuidados, manutenção, armazenamento e transporte 41
9 Resolução de problemas 42
9 Especificações 42
10 Informação sobre a norma VESA 43
11 Nota sobre eliminação do produto 43
1 Descrição e função:
O suporte de parede CABSTONE™ EASYFLEX é feito de aço rijo, com revestimento de pintura a pó e foi concebido para fixar o seu televisor com ecrã de LEDs/LCD/plasma a paredes sólidas. O seu modelo EASYFLEX pode ser inclinado e rodado em vários ângulos.
2 Finalidade do produto:
Este produto é usado para fixar televisores com ecrãs de LEDs/LCD/plasma com determinados tamanhos, peso e pontos de fixação a uma parede. Consulte a secção "Especificações" para mais informações. Não é permitida a utilização do produto para além do especificado no Capítulo 1. A não observação das regras e regulamentos e das normas de segurança pode levar a acidentes graves, ferimentos e danos materiais. Leia o capítulo "Garantia e responsabilidade".
3 Conteúdo da embalagem:
1x suporte de parede
1x Material de montagem (des paredes feitas de concreto)
1x Instruções para instalação e uso
- Instale o sistema e os dispositivos a ele ligados de forma a que não hajam ferimentos ou danos materiais causados, por exemplo, pela queda dos mesmos.
- Remova os materiais de embalamento para evitar que as crianças se cortem nos mesmos ao brincarem com estes.
Existe também o risco das crianças engolirem e inalarem o material isolante.
- A instalação na parede deve ser feita por técnicos qualificados.
- Para evitar acidentes é necessário verificar a estrutura da parede antes da instalação ou procurar cuidadosamente um local seguro para instalação. Verifique se existem cabos eléctricos na parede, ou qualquer tubagem e tenha cuidado para não os danificar!
- A parede deve ser suficientemente forte no local onde vai ser feita a instalação e deve conseguir suportar um peso pelo menos quatro vezes superior ao do pro0duto, dos dispositivos de áudio/vídeo, do suporte e do material de instalação.
• Leia também o capítulo "Especificações".
- O local de instalação deve ser resistente a tremores de terra ou a outras vibrações fortes.
- NUNCA coloque o televisor com o ecrã virado para a frente durante a instalação, incline o ecrã contra a parede ou uma superfície robusta. O ecrã pode ficar permanentemente danificado se o mesmo for colocado virado para a frente.
- Evite locais com altas temperaturas, ou humidade ou locais onde haja possibilidade de contacto com água.
- Não instale o produto próximo das aberturas dos ares condicionados ou em locais onde haja muito pó ou fumo.
- A instalação deve ser feita apenas numa parede vertical. Evite superfícies inclinadas pois a tensão de tracção pode interagir com o material.
- Não instale o produto em locais sujeitos a vibrações ou oscilações.
- Não modifique o produto ou os acessórios! Não se esqueça de ler o capítulo "Garantia e responsabilidade". Não utilize peças que estejam danificadas.
- Aperte todos os parafusos Não exerça muita força para evitar partir os parafusos e para não danificar as roscas.
- Os orifícios abertos continuam visíveis na parede após remoção do suporte de parede e seus acessórios. Após a utilização por um longo período de tempo, um ponto pode ficar visível na parede.
- Não instale o produto em locais expostos à luz solar directa ou a luminosidade muito forte. Isto vai cansar a vista ao olhar para o ecrã. Deixe espaço suficiente entre os dispositivos de saída do sinal bem como entre os dispositivos de áudio/vídeo, deixe também espaço em redor de todo o sistema para garantir uma ventilação adequada do mesmo e para evitar danos.
- Durante o transporte tenha em atenção a informação que consta do capítulo “Especificações” e implemente as medidas necessárias para poder transportar o produto.
- Caso tenha questões relativas a defeitos, danos mecânicos, avarias e outros problemas funcionais que não possam ser resolvidos mediante consulta deste guia, contacte a loja para que o produto seja reparado ou substituído tal como se descreve no capítulo
"Garantia e responsabilidade".
- Observe as cargas máximas listadas no capítulo “Especificações”.
- Tenha também em atenção os termos de utilização descritos no capítulo “Finalidade a que destina”.
- Os componentes fornecidos apenas devem ser usados para instalação do suporte numa parede sólida feita de pedra ou de cimento. Se a sua parede tiver uma estrutura diferente, deve usar o material de instalação correspondente. Seja qual for o seu caso, deve sempre consultar um técnico.
- Certifique-se sempre de que usa os parafusos correctos durante a instalação do televisor no suporte de parede.
5 Instalação:
ATENÇÃO! Apenas um técnico qualificado deve instalar o dispositivo no parede e depois removê-lo. Para mais informações, leia os capítulos “Normas de segurança” e “Resolução de problemas”.
Etapa 1 Instalação na parede: 1
Use o suporte de parede mostrado na imagem 1 como modelo para assinalar a posição de fixação à parede, use também um nível para ajudar. Verifique se existem tubos de água ou de gás ou cabos eléctricos na parede antes de furar! Use uma broca de 10 mm própria para furar pedra e abra orifícios com uma profundidade de 60 mm. Introduza as buchas (E) nos 3 orifícios abertos. Use um martelo se necessário. Introduza os parafusos (D) nos orifícios. Encaixe os suportes de parede nos parafusos previamente fixos.
Etapa 2 Instalação do televisor: 2
Use os parafusos fornecidos (A), (B) ou (C) para fixar o suporte do televisor ao mesmo. O suporte padrão é adequado para a norma VESA de 50 mm / 75 mm / 100 mm / 200 mm, e 200 mm x 100 mm.
ATENÇÃO! Segure sempre no televisor durante a operação de ajuste ou peça a outra pessoa para o fazer!
Rode o parafuso de ajuste mostrado na imagem dando uma ou duas voltas no sentido contrário ao dos ponteiros do relógio. Ajuste o ângulo de inclinação do televisor conforme pretender. Volte a apertar o parafuso de ajuste no sentido dos ponteiros do relógio.
NOTA: A instalação fica assim concluída. Para desmontar, basta seguir estas etapas pela ordem inversa.
6 Garantia e responsabilidade:
- O fabricante garante este novo dispositivo pelo período de 2 anos.
- Uma vez que o fabricante não tem qualquer controlo sobre o tipo de parede e a instalação do kit de parede, a garantia apenas é aplicável ao kit de instalação.
- Se detectar qualquer falha ou dano no dispositivo, contacte a loja e forneça o talão de compra ou a factura como prova de compra, se necessário. A loja irá reparar a falha no próprio local ou enviará o produto para o fabricante. Para facilitar o trabalho dos nossos técnicos, descreva detalhadamente a falha – só desta forma podemos detectar o problema e resolvê-lo!
- Se não conseguir contactar a loja, contacte-nos directamente.
- O fabricante não se responsabiliza por quaisquer ferimentos pessoais ou por danos materiais causados por uma instalação ou utilização que não esteja em conformidade com as instruções deste guia. Isto inclui, entre outras, qualquer alteração ao produto e seus acessórios.
- Não é permitida qualquer utilização deste produto que não esteja em conformidade com o descrito neste guia, se tal acontecer a garantia perde a sua validade.
- Não nos responsabilizamos por quaisquer erros de impressão e reservamo-nos o direito de fazer alterações ao dispositivo, à embalagem ou ao guia de utilizador.
7 Cuidados, manutenção, armazenamento e transporte:
- Use um pano de linho limpo para limpar o produto ou use um pano ligeiramente humedecido para limpar manchas. Durante a limpeza do dispositivo tenha cuidado com os cabos eléctricos! Antes de limpar, desligue a ficha de alimentação!
- Certifique-se de que não se entala ao rodar o dispositivo!
- Certifique-se de que existe espaço suficiente em redor do produto para garantir uma ventilação adequada do mesmo e verifique também o espaço existente em redor do sistema, se necessário.
- Verifique periodicamente todos os acessórios e parafusos e aperte-os se estiverem soltos. Estes elementos podem soltar-se devido a movimentos frequentes.
- Durante a manutenção, armazenamento e transporte evite locais com altas temperatu ras, ou humidade ou locais onde haja possibilidade de contacto com água.
- Os orifícios abertos continuam visíveis na parede após remoção do dispositivo e do kit para instalação na parede. Após a utilização por um longo período de tempo, um ponto pode ficar visível na parede.
- Durante o transporte tenha em atenção os símbolos existentes na embalagem.
8 Resolução de problemas:
| Problema | Correcção | Marcações |
| Como testar a qualidade da parede? | Verifique a espessura da parede bem como a qualidade do material existente por baixo do estuque e do papel de parede. Consulte um técnico qualificado. | As cargas permitidas para os vários espaços estão listadas sob a forma de normas como, por exemplo, DIN 1055 e EN 594. |
| Que orifícios devem ser abertos? | Leia os capítulos „Conteúdo da embala-gem“ e „Instalação“. | Os orifícios estão assinalados nas imagens. |
| É difícil alinhar o suporte de parede. | Peça ajuda a uma terceira pessoa e siga as „Normas de segurança“! Verifique todos os acessórios.Se necessário, peça ajuda na loja onde comprou o produto. | |
| Outras questões: | Contacte-nos. | Pode encontrar a lista de contacto na capa. |
9 Especificações:
| Modelo 51926 / 51927 | |
| diagonal da tela 250 – 740 mm, 10“ – 30“ | |
| max. carga 30 kg | |
| Peso 1,1 kg | |
| Medida 220 x 220 x 90 mm | |
| VESA 50 x 50 mm | |
| 75 x 75 mm | |
| 100 x 100 mm | |
| 100 x 200 mm | |
| 200 x 200 mm | |
| Distancie em relação a um parede 90 mm | |
| O ângulo de inclinação +/-20° | |
| ângulo suavemente +/-45° |
10 Informação sobre a norma VESA:
De forma a harmonizar as opções para instalação de monitores, de televisores e das suas respectivas bases e suportes de parede, a VESA (Video Electronic Standard Organization) definiu 3 normas para as aplicações acima mencionadas. Usando a norma VESA relevante especificada no seu produto ou no respectivo guia de utilizador e na lista de especificações que encontra neste guia pode definir os possíveis pontos para instalação.
Classe VESA Distância entre os orifícios para montagem de monitores
11 Nota sobre eliminação do produto:
Este produto não deve ser eliminado juntamente com o lixo doméstico. Quando o produto chegar ao fim da sua vida útil, entregue-o gratuitamente num ponto de recolha próprio para este tipo de equipamentos ou na loja onde o comprou. Os detalhes relativos à eliminação do produto estão regulados na lei estatal ou federal relevante. Os materiais potencialmente recicláveis são introduzidos no ciclo de reciclagem para que a partir destes se possam obter novos materiais. Os seguintes materiais recicláveis são recolhidos em pontos de recolha locais:
- Vidro, plástico, metal, folhas de metal e outros.
A reciclagem deste tipo de materiais contribui significativamente para a protecção do nosso ambiente.
