Type de produit	Support mural pour écran plat
Marque	Cabstone
Modèle	TV EasyFlex M
Taille d'écran compatible	250 – 740 mm (10" – 30")
Charge maximale	30 kg
Poids du support	1,1 kg
Dimensions (L x H x P)	220 x 220 x 90 mm
Normes VESA compatibles	50x50, 75x75, 100x100, 100x200, 200x200 mm
Distance au mur	90 mm
Angle d'inclinaison	+/- 20°
Angle de pivotement	+/- 45°
Matériau	Acier résistant revêtu de poudre
Type de montage mural	Mur plein en pierre ou béton
Contenu du paquet	1x support mural, 1x kit de montage (vis, chevilles), 1x manuel
Installation	Par un professionnel qualifié
Entretien et nettoyage	Chiffon sec ou légèrement humide, débrancher avant nettoyage
Sécurité	Vérifier la résistance du mur (4x le poids total), éviter proximité air conditionné, poussière, humidité
Garantie	2 ans (ne couvre que le kit, pas l'installation)
Dépannage	Contacter le détaillant ou le fabricant
Élimination	Ne pas jeter avec les ordures ménagères, recycler dans un point de collecte

FOIRE AUX QUESTIONS - TV EasyFlex M Cabstone

Quelles tailles d'écran sont compatibles avec le support TV EasyFlex M ?

Le support est conçu pour les écrans de 10 à 30 pouces (250 à 740 mm).

Quelle est la charge maximale supportée par ce support mural ?

La charge maximale est de 30 kg.

Quelles sont les normes VESA compatibles ?

Les normes VESA disponibles sont : 50x50, 75x75, 100x100, 100x200 et 200x200 mm.

Puis-je incliner ou pivoter l'écran après installation ?

Oui, le support permet une inclinaison de +/- 20° et un pivotement de +/- 45°.

Le support est-il adapté à tous les types de murs ?

Le kit fourni est prévu pour les murs pleins en béton ou en pierre. Pour d'autres matériaux, consultez un spécialiste.

Puis-je installer le support moi-même ?

Il est recommandé de faire appel à un professionnel qualifié pour l'installation afin d'éviter tout risque de chute.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un niveau, d'une perceuse avec foret de 10 mm, d'un marteau, et d'un tournevis.

Comment nettoyer le support mural ?

Utilisez un chiffon sec ou légèrement humide. Débranchez les câbles électriques avant tout nettoyage.

Quelle est la distance entre le mur et l'écran ?

L'écran se trouve à 90 mm du mur.

Que faire si une vis ou une fixation se desserre ?

Vérifiez régulièrement toutes les fixations et resserrez-les si nécessaire. Si un défaut persiste, contactez votre revendeur.

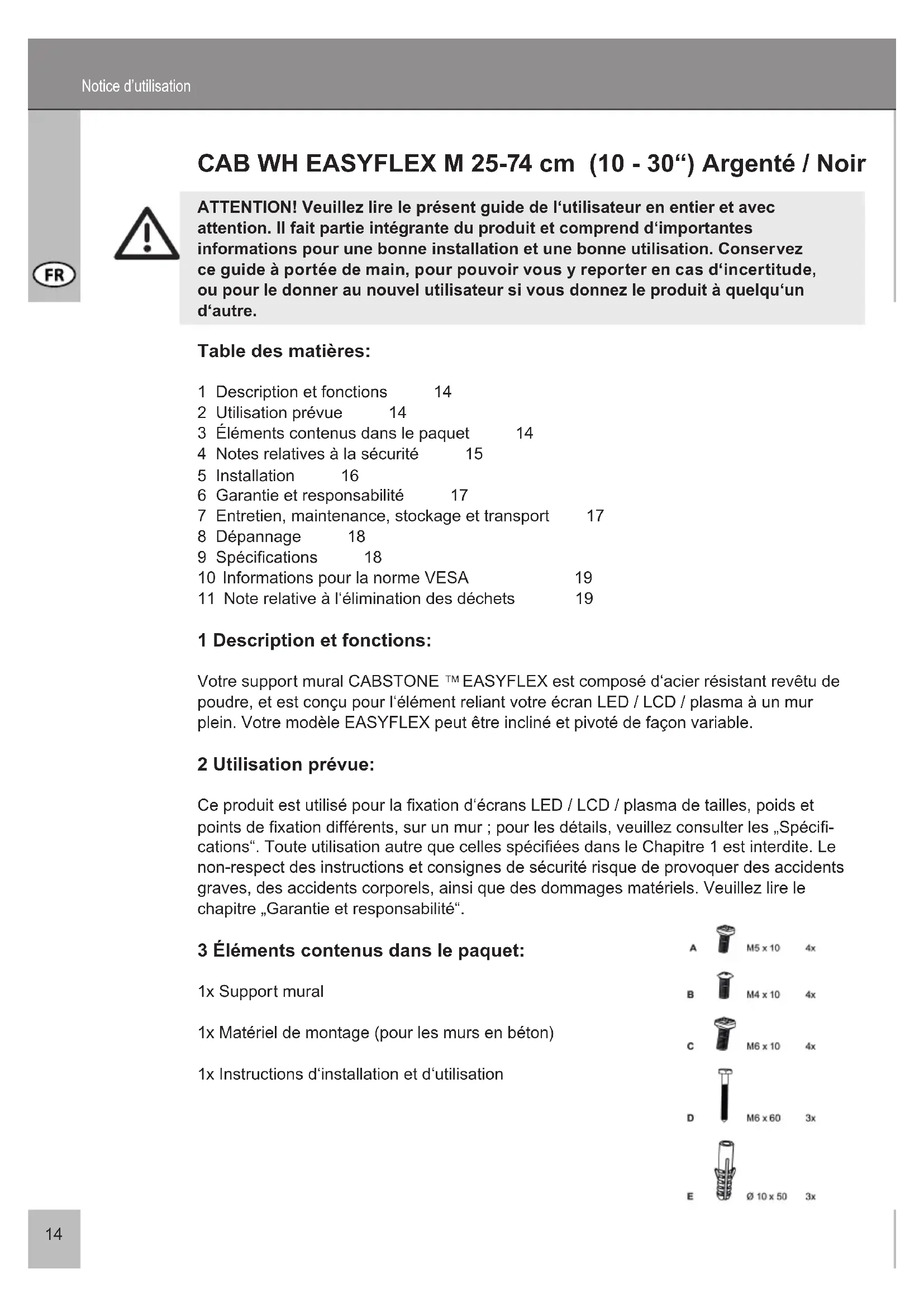

MODE D'EMPLOI TV EasyFlex M Cabstone

Notice d'utilisation

Manual

ATTENTION! Veuillez lire le présent guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu'un d'autre.

Table des matières:

1 Description et fonctions 14
2 Utilisation prévue 14
3 Éléments contenus dans le paquet 14
4 Notes relatives à la sécurité 15
5 Installation 16
6 Garantie et responsabilité 17
7 Entretien, maintenance, stockage et transport 17
8 Dépannage 18
9 Spécifications 18
10 Informations pour la norme VESA 19
11 Note relative à l'élimination des déchets 19

1 Description et fonctions:

Votre support mural CABSTONE ™ EASYFLEX est composé d'acier résistant revêtu de poudre, et est conçu pour l'élément reliant votre écran LED / LCD / plasma à un mur plein. Votre modèle EASYFLEX peut être incliné et pivoté de façon variable.

2 Utilisation prévue:

Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur ; pour les détails, veuillez consulter les „Spécifications“. Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez lire le chapitre „Garantie et responsabilité“.

3 Éléments contenus dans le paquet:

1x Support mural

1x Matériel de montage (pour les murs en béton)

1x Instructions d'installation et d'utilisation

A M5 x 10 4x B M4 x 10 4x C M6 x 10 4x D M6 x 60 3x E Ø 10 x 50 3x

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit ! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Votre produit CABSTONE ™ n'est pas un jouet et n'a pas été conçu pour des enfants, car il contient des pièces de petite taille qui risquent d'être avalées et risquent de blesser si elles ne sont pas utilisées de façon appropriée !
• Veuillez installer le système et les appareils fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommandons que l'installation au mur soit faite uniquement par un technicien qualifié.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation ; choisissez soigneusement un endroit qui permet de garantir la sécurité. Faites attention aux câbles électriques qui peuvent se trouver dans le mur !
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et vidéo, du support et des matériaux d'isolation.
• Veuillez aussi vous reporter au Chapitre « Caractéristiques ».
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrer en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégâts permanents !
• Ne pas installer le produit à proximité de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pièces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour appareil et le système de gestion des câbles ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des appareils de sortie, ainsi qu'autour des appareils audio et vidéo, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre « Caractéristiques », et prenez les mesures adéquates pour le transport.
• Pour les questions, défauts, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide,

veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité ».

• Veuillez respecter les charges maximales spécifiées dans le Chapitre«Caractéristiques».
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».
• Les éléments fournis ne conviennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
• Assurez-vous de respecter la bonne taille de filetage lors de l'installation de l'écran sur le support mural.

5 Installation:

ATTENTION ! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit!

Étape 1

Veuillez utiliser le support mural tel qu'indiqué à la figure 1 comme gabarit pour marquer la position des fixations murales à l'aide d'un niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer ! Utilisez un foret pour la pierre de 10 mm afin de percer les trous d'une profondeur de 60 mm. Insérez des chevilles (E) dans les 3 trous forés. Ce faisant, un marteau peut être utile. Vissez les vis (D) dans les trous. Maintenant, vous pouvez accrocher les supports muraux sur les vis préala

Installation de l'écran:

Utilisez les vis fournies (A), (B), ou (C) pour attacher le support d'écran à votre écran. Le support standard convient au VESA 50mm / 75mm / 100mm / 200mm et 200mm x 100mm.

ATTENTION ! Maintenez toujours l'écran d'affichage pendant l'ensemble du réglage, ou demandez à une deuxième personne de vous aider !

Serrez la vis de réglage de la vue de dessus de un ou deux tours dans le sens antihoraire. Ajustez l'écran d'affichage à l'inclinaison souhaitée. Serrez de nouveau la vis de réglage de la vue de dessus dans le sens horaire.

NOTE: L'installation est terminée. Veuillez procéder dans l'ordre inverse pour le démontage.

6 Garantie et responsabilité:

- Le fabricant garantit ce nouvel appareil pendant une durée de 2 ans.

- Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.

- Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Votre revendeur réparer a l'appareil sur place, ou bien renverra l'appareil au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une description détaillée du problème – vous serez alors assuré que les défauts peu courants seront découverts et réparés de façon sure !

- Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.

- Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le présent guide. Cela inclut, entre autres, toute altération ou modification du produit et de ses accessoires.

- Toute utilisation autre que celle décrite dans le présent guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.

- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

- Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux câbles électriques branchés ! Débranchez-les avant de nettoyer !

- Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil !

ATTENTION ! Il y a des risques d'électrocution et de blessures !

- Assurez-vous qu'il y a suffisamment d'espace autour de l'écran pour permettre sa bonne ventilation et, si nécessaire, vérifiez la distance du système.

- Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'ells sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents.

- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.

- Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.

- Respectez les symboles de sécurité sur l'emballage pendant le transport.

8 Dépannage:

Problème	Correction	Marquage
Comment peut-on tester la qualité du mur ?	Contrôlez l’épaisseur du mur et le matériau qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.	Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.
Quels sont les trous qui doivent être percés ?	Veuillez lire les chapitres „Éléments contenus dans le paquet“ et „Installation“.	Les trous ont des marquages de couleur.
Le support mural est difficile à aligner.	Demandez de l’aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ ! Veuillez lire le Chapitre 5. Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.
autres questions :	Contactez-nous.	Informations de contact – voir au verso

9 Caractéristiques:

modèle 51926 / 51627
Taille d'écran 250 – 740 mm, 10“ – 30“
charge maxi. 30 kg
Poids 1,1 kg
Dimensions 220 x 220 x 90 mm
Diamètres des trous VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
200 x 200 mm
Distance au mur 90 mm
Angle d'inclinaison +/-20°
Angle de pivotement +/-45°

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique vidéo) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précisées dans le Chapitre Caractéristiques du présent guide, vous êtes en mesure de définir les points de fixation possibles.

Classe VESA Distance des trous pour la fixation des moniteurs

MIS-D : 75 x 75, ou 100 x 100 mm

MIS-E : 200 x 100, ou 200 x 200 mm

MIS-F : 400 x 200, 400 x 400, 600 x 200, 600 x 400,

ou 800 x 400 mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en fin de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux :

- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

MIS-D: 75 x 75 ou 100 x 100 mm

MIS-E: 200 x 100 ou 200 x 200 mm

MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400 ou 800 x 400 mm
