MODE D'EMPLOI TV EasyScope L Cabstone
Notice d'utilisation
Manual
Notice d'utilisation
cabstone

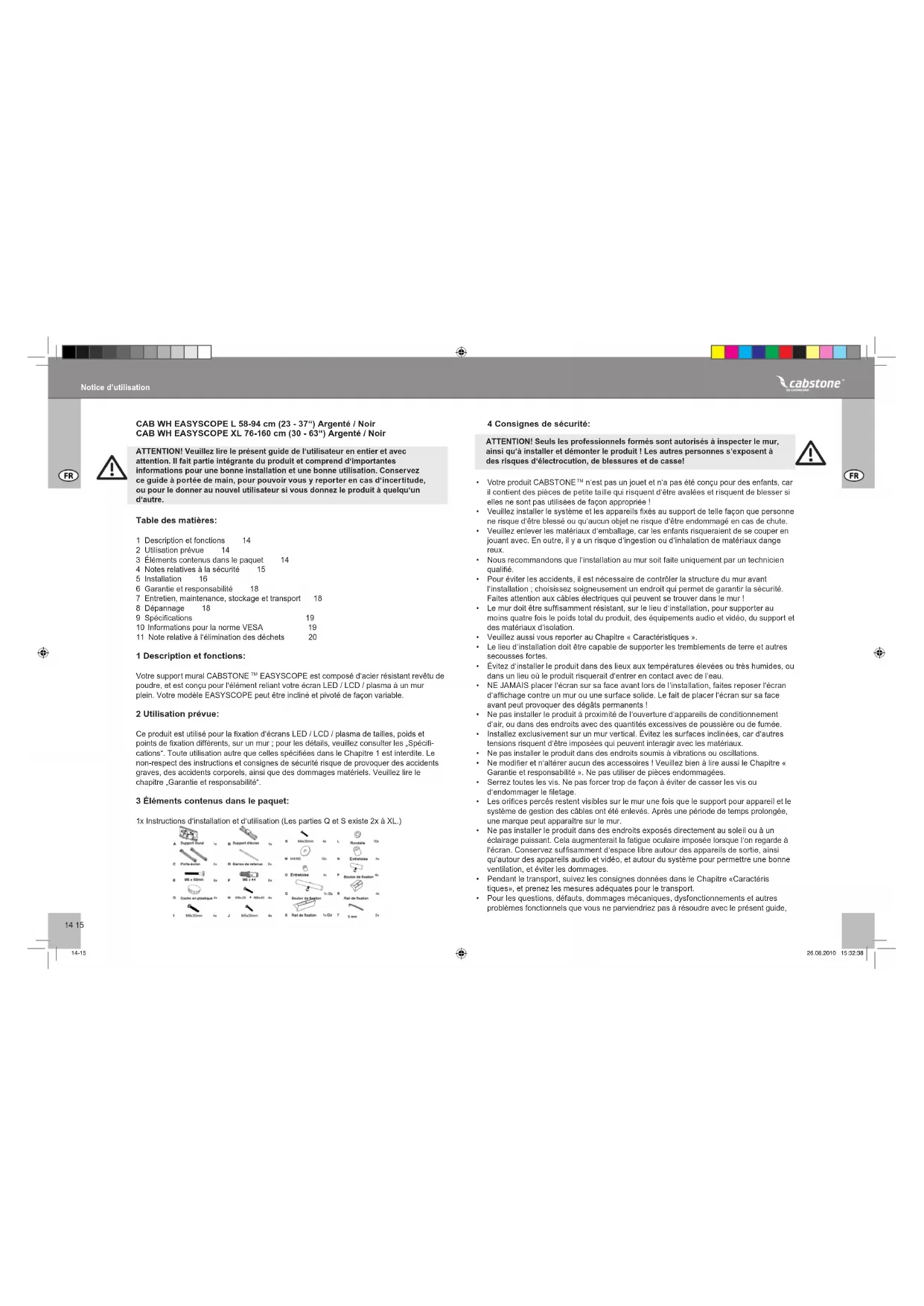

CAB WH EASYSCOPE L 58-94 cm (23 - 37") Argente / Noir CAB WH EASYSCOPE XL 76-160 cm (30 - 63") Argente / Noir
ATTENTION! Veuillez lire le présent guide et l'utiliser en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu'un d'autre.
Table des matières:
1 Description et fonctions 14
2 Utilisation prévue 14 3 Éléments contenus dans le paquet 14 4. Notes relatives à la sécurité 5. Installation 16 6 Garantie et responsabilité 18 7 Entretien, maintenance, stockage et transport 18 8 Dépannage 18 9 Spocifications 10 Informations pour la norme VESA 19 11. Note relative à l'élimination des déchets 2
1 Description et fonctions:
Votre support mural CABSTONE TM EASYSCOPE est composé d'acier résistant revêtu de poudre, et est conçu pour l'élément reliant votre écran LED / LCD / plasma à un mur plein. Cette fonction ne peut être inclinée et pivotée de façon variable.
2 Utilisation prévue:
Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur ; pour les détails, veuillez consulter les Spécifications. Toute utilisation autre que celles précitées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez lire le chapitre Garantie et responsabilité.

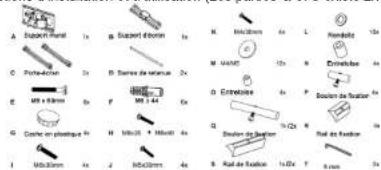

3 Éléments contenus dans le paquet:
1x Instructions d'installation et d'utilisation (Les parties Q et S existent 2x à XL.)
4 Consignes de sécurité:
ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!
Votre produit CABSTONE n'est pas un jouet et n'a pas été conçu pour des enfants, car il contient des pièces de petite taille qui risquent d'être avalées et risquent de blesser si elles ne sont pas utilisées de façon appropriée! - Veuillez installer le système et les accessoires fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun objet ne risque d'être endommagé en cas de chute. - Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux. - Nous recommandons que l'installation au mur soit uniquement par un technicien qualifié. Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation; choisissez soigneusement un endroit qui permet de garantir la sécurité. Faites attention aux câbles électriques qui peuvent se cacher dans le mur! Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et vidéo, du support et des matériaux d'isolation. Veuillez au reporter au Chapitre « Caractéristiques » - Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes. - Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquait d'être en contact avec de l'eau. - NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégâts permanents! - Ne pas installer le produit à proximité de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée - Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux. - Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations. - Ne modifier et n'altérer aucun des accessoires! Veuillez bien à dire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser des pièces endommagées. - Serrez les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage. - Les orifices perdus restant visibles sur le mur une fois que le support pour appareil et le système de gestion des câbles ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur. - Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage pulsant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des appareils de sortie, ainsi qu'aux cours des appareils audio et vidéo, et autour du système pour permettre une bonne ventilation, et éviter les dommages. - Pendant le transport, suivez les consignes données dans le Chapitre « Caractéristiques », et prenez les mesures adéquates pour le transport. - Pour les questions, défauts, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parvenez qu'à résoudre avec le présent guide,
vailliez vous adresser à votre détaillant pour une réparation ou un replACEMENT, ainsi que désoit dans le Chapitre « Garantie et responsabilité » - Veuillez respecter les charges maximales spécifiées dans le Chapitre « Caracteristiques » - Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue » - Les éléments fournis ne conveniennent que pour l'installation sur un mur plein en pierre ou en belon. Si la structure de VOIRE mur est différente, il faut utiliser le matriel d'installation correspondant. Dans tous les cas, consulter un spécialisie. Assurez-vous de respecter laonne taille de filtage lors del'installation del'ecran sur le support mural.
5 Installation:
ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit!
Étape 1 assemblage au mur:
Veuillez utiliser le support mural (A) comme gabarit pour marquer la position des 6 trous à percer dans le mur à l'aide d'un niveau (4 en haut, 2 en bas). Il doit y avoir une distance horizontale de 150 mm entre les trous forés. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10mm afin de percer les trous d'une profondeur de 60 mm. Insérez une cheville (F) dans chacun des trous forés. Utilisez à présent les 6 vis murales (E) et les 6 rondelles adaptées (M/L) pour fixer le support mural (A).
Étape 2 installation du support d'écran:
Comme illustré à la figure 2, les barres de retenue (D) doivent être insérées à travers le support d'écran (B) et le porte-écran (C). Assurez-vous que les barres de retenue sont centrées. Utilisez les rails de fixation (I) pour fixer le porte-écran aux barres de retenue, comme alors comparé au montage à la figure 3-C.
3-A
3-B
3-C
ATTENTION! Ne serrez pas les vis de fixation afin que les porte-cran puissent encore glisser sur les barres de retenue pour être en mesure de modifier leur position. Les porte-cran ne peuvent pas dépasser les bords des barres de retenue, et les 6 éléments de fixation doivent tous être serrés pour avoir une fixation sécurisée.
Fixation de l'écran d'affichage au support de l'écran:
Vérifiez lesquelles des vis fournies correspondent aux fentes de votre écran. Les vis courtes sont pour les écrans comportant une face arrière plate. Les longues vis doivent être utilisées avec les entretoises (O) M4/M5, ou (N) M6/M8, et sont fournies pour les écrans comportant une face arrière incurvée. Les vis longues ne doivent être utilisées sans entretoises que lorsque les fentes de l'écran sont très profondes. Les figures 4-9 servir de guide pour désigner les vis de fixation au support d'écran.
Accrochage au support mural:
Aprece avoir attaché le support de l'écran et les porte-écran de VOIRE appareil, accrochez l'écran au support mural comme il'illustrte la figure 10. Lorsque l'écran est suspendu en toute sécurité au support mural, vous nevez utiliser les vis preinsallées (U) pour relier le support mural au support d'écran. Vous pouze utiliser l'écrou moleto sur le support mural pour ajuster l'angle d'inclinaution de l'écran.
L'installation est terminée. Veuillez procéder dans l'ordre inverse pour le démontage.
Etape 4
Notice d'utilisation
6 Garantie et responsabilité:
Le fabricant garantit ce nouvel appeil pendant une durée de 2 ans. - Etant donné que le fabricant n a une cuite influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'a applique qu au kit d'installation. - Si vous déteçez un début ou un dommage sur votre apparéel, veúiliez prénde contact avec toute détaillant et, si nécessaire, fourir le ticket de vente ou la facture comme preuve d'achat. Voitre revende réraporer à l' apparéel sur place, ou bien renver à l' apparéel au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien pouvoir fouvoir une description détaillée du problème – vous serez alors assure que les défauts peu courants seront découvert et répêDES de façon sure! - Si vous ne parveñez pas a prendre contact avec VOIRE détaillant, vous pouvez aussi prendre directement contact avec nous. Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non déscrite dans le present guide. Cela inclut, entre autres, toute alteration ou modification du produit et de ses accessories. - Toute utilisation autre que celle décrite dans le present guide de l'utilisation est interdite, et provque l'annulation de la garantie et nous dégage de toute responsabilité.
- Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appelé, de l'emballage ou du guide de l'utilisateur.
7 Entretien, maintenance, stockage et transport:
- Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux câbles électriques branchés! Débranchez avant de nettoyer!
- Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsqu'il fait pivoter l'appareil!
Attention! il y a des risques d'électrocution et de blessures!
Assurez-vous qu'il y a suffisamment d'espace autour de l'écran pour permettre sa bonne ventilation et, si nécessaire, vérifiez la distance du système. - Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'ils sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents. - Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport. Les orifices percés restant visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur. - Respectez les symboles de sécurité sur l'emballage pendant le transport.
8 Dépannage:
Problème
Correction
Contrôlelez l'apaisseur du mér et le matériel qui se trouve sous le plaire et le
Marquage
Les charges disponibles pour les espaces de vie sont décrites dans des
Quels sont les trois qui doivent être pesés?
papier-peat. Faites appel à un professionnel formé.
normes telles que DIN 1055 et EN 594.
La support mural est difficile à aligner.
Veuillez lire les chapitres, Éléments contenus dans le paquet et, Installation.
Les trous sont des marquages de couleur.
autres questions :
Contactez-nous.
Informations de contact - voir la couverture
9 Caractéristiques:
| Modèle | 51936 / 51937 | 51942 / 51943 |
| Taille d'écran | 580 - 940 mm, 23 - 37° | 760 - 1600 mm, 30 - 63° |
| charge maxi. | 75 kg | 75 kg |
| Poids | 8,0 kg | 10,5 |
| Dimensions | 550 x 360 x 300 mm | 850 x 510 x 300 mm |
| Diamétres des trous VESA | 100x100, 100x200 mm | 100x100, 100x200 mm |
| 200x200, 300x300 mm | 200x200, 300x300 mm | |
| 400x200 mm | 400x200, 400x400 mm | |
| 800x400 mm | ||
| Distance au mur | 130 - 300 mm | 130 - 300 mm |
| Angle d'inclinaison | +/-15° | +/-15° |
| Angle de pivotement | +/-45° | +/-45° |
10 Informations pour la norme VESA:
Pour harmoniser de façon cordiale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization Organisation de normalisation de l'électronique vidéo) a défini des normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur tout objet, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre 9 du présent guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettant des fixations individuelles variables à l'infini. (par exemple 300× 300mm pour Sony TVs)
Classe VESA
Distance des trous pour la fixation des moniteurs:
MIS-D:
75x75, ou 100x100mm
MIS-E:
- Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.
Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.
Manual
CAB WH EASYSCOPE L 58-94 cm (23 - 37") Platino / Negrito CAB WH EASYSCOPE XL 76-169 cm (30 - 63") Platino / Negrito
MIS-D: 75 x 75 à 100 x 100 mm
