Type de produit	Support mural pour écran plat
Marque	Cabstone
Modèle	TV EasyFix UltraSlim XL
Dimensions (support avec adaptateurs)	120 x 60 x 14,5 mm
Poids	0,5 kg
Charge maximale	50 kg
Taille d'écran compatible	43 - 177 cm (17 - 70 pouces)
Distance au mur	14,5 mm
Normes VESA compatibles	50x50, 75x75, 100x100, 200x200, 300x300, 400x200, 400x400, 600x400, 800x400 mm et autres
Matériau	Acier résistant et plastique
Angle d'inclinaison	0° (fixe)
Angle de pivotement	0° (fixe)
Type de montage	Mural, sur mur plein (pierre ou béton)
Garantie	2 ans
Entretien	Nettoyage avec un chiffon sec ou légèrement humide ; vérifier régulièrement le serrage des vis
Contenu du paquet	Support mural, matériel de montage, manuel d'utilisation
Outils nécessaires	Perceuse, tournevis cruciforme, clé plate M6 ou multiprise, marteau
Installation	Recommandée par un technicien qualifié ; vérifier la résistance du mur avant perçage
Utilisation prévue	Fixation d'écrans LED/LCD/plasma sur un mur vertical

FOIRE AUX QUESTIONS - TV EasyFix UltraSlim XL Cabstone

Quels écrans sont compatibles avec le support Cabstone TV EasyFix UltraSlim XL ?

Le support est conçu pour les écrans LED, LCD et plasma d'une taille de 43 à 177 cm (17 à 70 pouces) et d'un poids maximal de 50 kg. Il supporte la plupart des normes VESA, notamment 50x50, 75x75, 100x100, 200x200, 300x300, 400x200, 400x400, 600x400 et 800x400 mm.

Comment installer le support mural Cabstone TV EasyFix UltraSlim XL ?

L'installation doit être réalisée par un professionnel qualifié. Commencez par fixer les supports sur l'écran, puis marquez et percez les trous dans le mur (béton ou pierre) à l'aide d'un foret de 10 mm. Insérez les chevilles, fixez la plaque murale, puis accrochez l'écran. Suivez impérativement les instructions détaillées du manuel.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret à béton de 10 mm, d'un tournevis cruciforme, d'une clé plate M6 (ou d'une pince multiprise) et d'un marteau.

Le support inclut-il un système de gestion des câbles ?

Non, ce modèle ne dispose pas de gestion des câbles intégrée. Les câbles resteront visibles après l'installation.

Quelle est la capacité de charge maximale du support ?

La charge maximale supportée est de 50 kg. Il est impératif de ne pas dépasser cette limite pour garantir la sécurité.

Puis-je installer ce support sur un mur en placoplâtre ou en bois ?

Le support est conçu pour une installation sur un mur plein en pierre ou en béton. Pour d'autres types de murs (parpaings, bois, etc.), il est nécessaire d'utiliser des chevilles adaptées et de consulter un professionnel. Le matériel fourni n'est pas adapté.

Comment entretenir le support mural ?

Nettoyez-le avec un chiffon sec ou légèrement humide pour enlever la poussière. Vérifiez régulièrement que toutes les vis sont bien serrées, en particulier après des mouvements ou vibrations. Ne pas utiliser de produits abrasifs.

Le support peut-il être incliné ou pivoté ?

Non, ce modèle est un support fixe. Il n'offre ni inclinaison ni pivotement. L'angle d'inclinaison et de pivotement est de 0°.

Que faire en cas de problème lors de l'installation ?

Vérifiez la solidité du mur et l'alignement des fixations. Si le support est difficile à aligner, demandez l'aide d'une seconde personne. Pour tout autre problème, contactez votre revendeur ou le fabricant.

Le produit est-il garanti ?

Oui, le support bénéficie d'une garantie de 2 ans à compter de la date d'achat. La garantie couvre uniquement le kit d'installation, pas les dommages causés par une mauvaise installation ou une utilisation non conforme.

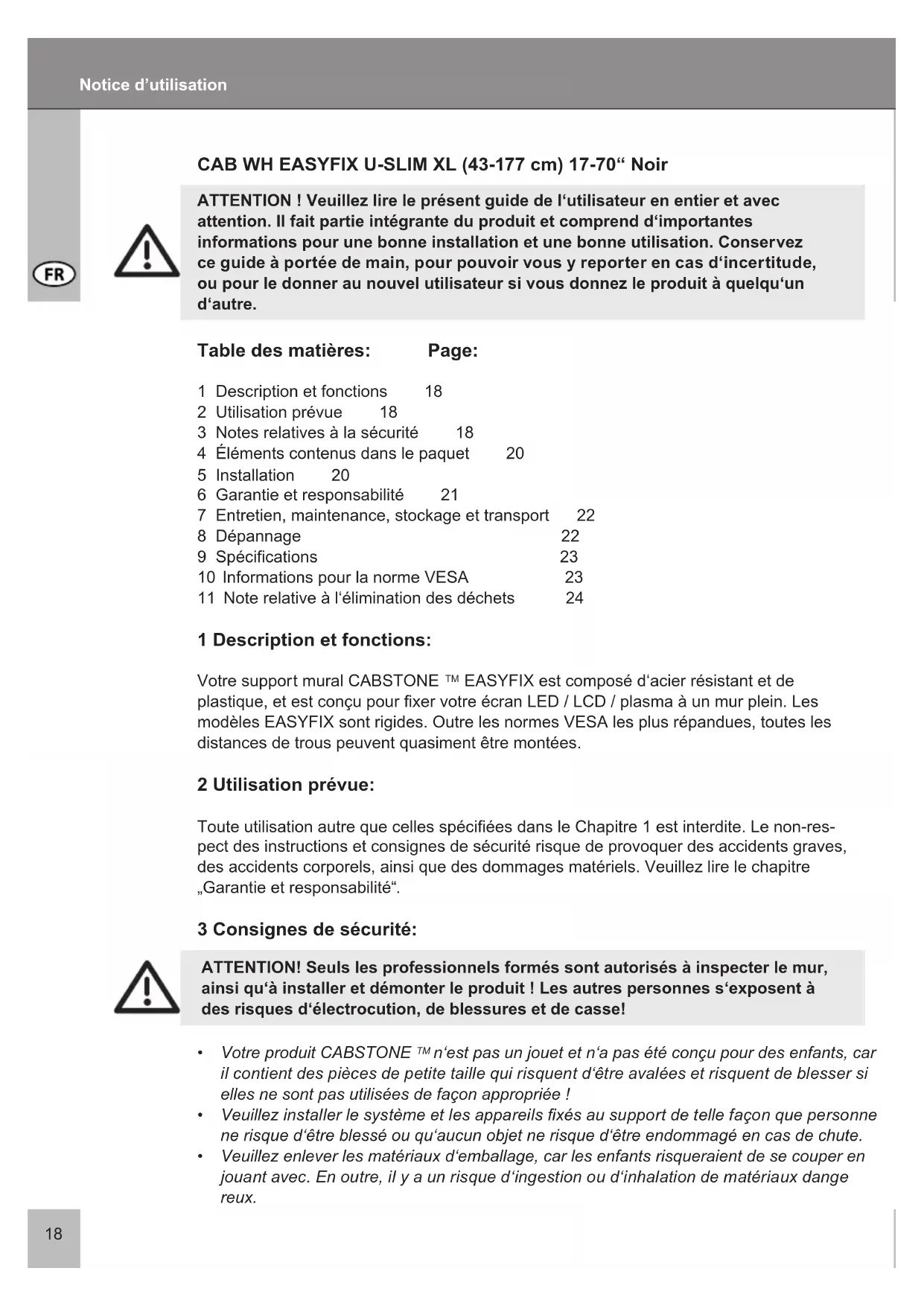

MODE D'EMPLOI TV EasyFix UltraSlim XL Cabstone

ATTENTION! Veuillez lire le present guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utiliser si vous donne le produit à quelqu'un d'autre.

Table des matieres:

Page:

1 Description et fonctions 18
2 Utilisation prévue 18
3 Notes relatives à la sécurité 18
4 Éléments contenus dans le paquet 20
5 Installation 20
6 Garantie et responsabilité 21
7 Entretien, maintenance, stockage et transport 22
8Dépannage 22
9 Specifications 23
10 Informations pour la norme VESA 23
11 Note relative à l'élimination des déchets 24

1 Description et fonctions:

Votre support mural CABSTONE TM EASYFIX est compose d'acier résistant et de plastique, et est conçu pour fixer votre écran LED / LCD / plasma à un mur plein. Les modèles EASYFIX sont rigides. Outre les normes VESA les plus repandues, toutes les distances de trous peuvent quasiment être montées.

2 Utilisation prévue:

Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez dire le chapitre "Garantie et responsabilité".

3 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspector le mur, ainsi qu'à installer et démonter le produit! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Notre produit CABSTONE™ n'est pas un jouet et n'a pas ete concu pour des enfants, car il contient des pieces de petite taille qui risquent d'etre avalees et risquent de blesser si elles ne sont pas utilisées de façon appropriee!
• Veuillez installer le système et les apparciels fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun object ne risque d'être endommagé en cas de chute.

• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.

• Nous recommendons que l'installation au mur soit faite uniquement par un technicien qualifié.

• Pour éviter les accidents, il est nécessaire de contröler la structure du mur avant l'installation;CHOISSEZ SOIGNEUSMENT UN ENDroit qui permet de garantir la sécurité. Faites attention aux cables électriques qui peuvent se couver dans le mur!
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et video, du support et des matérielux d'iso1ation.
• Veuillez aussi vous reporter au Chapitre « Caracteristiques »
  Le lieu d'installation doit etre capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrée en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégats permanents!
• Ne pas installer le produit à proximé de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'alterer aucun des accessoires! Veuillez bien à dire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pieces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour apparéil et le système de gestion des cables ont été enlevés. ÀpRES une période de temps prolongée, une marque peut apparaitre sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des apparêils de sortie, ainsi qu'autour des apparêils audio et video, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre «Caracteristiques» et prenez les mesures adéquates pour le transport.
  Pour les questions, defaults, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le present guide, veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité »
  Veuillez respecter les charges maximes specifiées dans le Chapitre «Caracteristiques»
• Veuillez respecter également les instructions données dans le Chapitre «Utilisation prévue».
• Les éléments fournis ne convennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
  Assurez-vous de respecter la bonne taille de filetage lors de l'installation de I'écran sur le support mural.

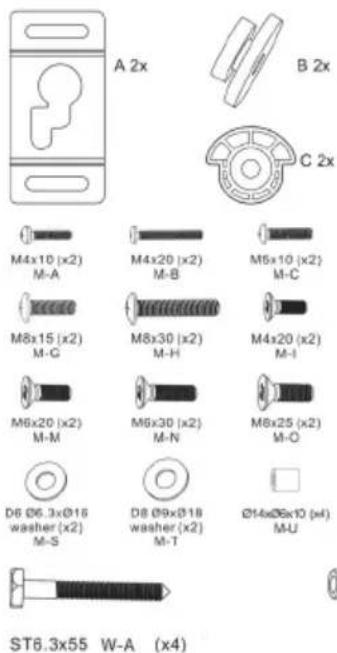

4 Éléments contenus dans le paquet:

support mural
- matériel de montage
- manuel d'utilisation

Outilns necessaires:

• perceuse
  tournevis a tete Phillips
• clé plate M6 ou multiprise
  marteau

5 Installation:

1. Vérifiez que toutes les pieces livrées sont complètes et en bon état.
2. Choisissez un endroit utilisable pour le montage au mur. Vérifiez la charge nécessaire de la paroi par rapport aux dimensions de votre téléviseur.
3. Apposez la partie (B) sur le cote supérieur droit et gauche du téléviseur avec le plus grand diamètre face au téléviseur. Apposez la partie (C) sur le cote inférieur droit et gauche du téléviseur en utilisant les vis de fixation et les rondelles de montage. Percez en vissant dans le téléviseurs avec au mini 3 tours complets. Mesurez la distance X pour préparer le perçage. Fig. 3
4. Écrans plats: Les entreprises non incluses sont nécessaires. Commencez par la plus faible longueur. Fig. 4

Ne placez PAS un écran sur sa face avant. Appuyez-le contre une surface douce pour éviter de l'endommager.

1. Écrans en arc: Utilisez les entreprises (M-V) ou (M-U) pourmaintenir l'arriere du téléviseur à distance du support mural. Commencez avec la plus grande longueur. Fig. 5
2. Utilisez le support mural ou un gabarit de perçage applicable pour marquer les troughs de perçage. Corrigez la position horizontale avec les troughs oblongs. Vérifiez la

③

④

⑤

distance de montage par rapport aux dimensions de votre téléviseur. Fig. 6

Au cours de l'installation dans des murs en parpaings, veillez à avoir des chevilles avec une prise murale d'au moins 1,5 cm de profondeur.

Ne le montez que sur des parties solides et verticale du mur. Avant de percer, vérifie l'absence de conduites d'eau, de gaz et de cables sous tension dans le mur!

1. Percez 4 trous avec un foret à béton de 10mm . Percer-les à 50mm de profondeur avec une distance horizontal de X et à une distance verticale équivalente aux trous oblongs. Fig. 7
2. Insérez les chevilles murales (W-B) - à fleur par rapport aux trouss percés. Apposez les pieces (A) en utilisant les vis (W-A) et les rondelles (W-C).
3. ÀpRES avoir monté toutes les pieces nécessaires, reliez le téléviseur au support mural. Fig. 8

Le montage est terminé.

Pour l'installation à d'autres types de murs, comme des murs en bois etc, consultez un professionnel qualifié et utilisez le matériel de montage applicable.

Pour démonter procédez dans l'ordre inverse.

6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel apparéil pendant une durée de 2 ans.
• Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillesz prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Pour facilititer la tâche de nos techniciens, merci de bien pouvoir fournir une description détaillée du problème – vous serez alors assure que les defaults peu courants seront découverts et réparés de façon sure!
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le present guide. Cela inclut, entre autres, toute ALTERATION OU MODIFICATION DU produit et de ses accessoires.
• Toute utilisation autre que celle désrite dans le present guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

ATTENTION! Il y a des risques d'électrocution et de blessures!

• Utilisez un chiffon en coton sec pour nettoyerVote product, ou bien utilisez un chiffon légarement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux cables électriques branchés! Débranchez-les avant de nettoyer!
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil!
  Assurez-vous qu'il y a suffisamment d'espace autour de I'ecran pour permettre sa bonne ventilation et, si nécessaire, vérifie la distance du système.
• Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrees, desserrez-les lorsqu'elles sont desserrées. Le desserrage peut être provoqué par des mouvements féuents.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
• Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Àpres une période de temps prolongée, une marque peut apparaitre sur le mur.
• Respectez les symboles de sécurité sur l'emballage pendant le transport.

8 Dépannage:

Problème

Comment peut-on tester la qualite du mur ?

Correction

Contrôlez l'épaisseur du mur et le matériel qui se trouve sous le plâtre et le papier-peint. Faites appel à un professionnel formé.

Marquage

Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.

Quels sont les trouss qui doivent etre percés?

Veuillez dire les chapitres "Elements contenus dans le paquet et, Installation".

Le support mural est difficile à aligner.

Demandez de la aide à une seconde personne, et respectez les „Notes relatives à la sécurité“! Veuillez dire le Chapitre 5. Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.

Autres questions:

Contactez-nous.

Informations de contact - voir la couverture

9 Caracteristiques:

Modèle 51951
Taille d'écran 43-1770 mm, 17-70"
charge maxi. 50 kg
Poids 0,5 kg
Dimensions 120 x 60 x 14,5 mm (support avec adaptateurs)
Diamètres des trous VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	200 x 200 mm
	300 x 300 mm
	400 x 200 mm
	400 x 400 mm
	600 x 400 mm
	800 x 400 mm et autres
Distance au mu 14,5 mm
Angle d'inclinaison -
Angle de pivotement -

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization: Organisation de normalisation de l'électronique video) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre 9 du présent guide, vous étés en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini.(par exemple 300 × 300 mm pour Sony TVs)

Classe VESA: Distance des trous pour la fixation des moniteurs:

MIS-D: 75 × 75 , or 100 × 100 ~mm

MIS-E: 200 × 100 , or 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400,

ou 800× 400mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez déposez gratuitement your appeareil en fin de vie a un point de recuperation des déchets destiné a cet effet, ou aprres de vour point de vente. Les details concernant la mise au rebut sont reglementes par les lois d'Etat et federales concernees. Les elements recyclables sont integres dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matieres premières. Les materiaux recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usages contribue de façon significative à la protection de notre environnement.

CAB WH EASYFIX U-SLIM XL (43-177 cm) 17-70 Negrito
