Caractéristiques Techniques	Support mural pour écran plat, compatible avec les tailles d'écran de 32" à 70". Capacité de charge jusqu'à 50 kg.
Type de montage	Montage mural avec inclinaison réglable et rotation pour un meilleur angle de vision.
Matériaux	Acier robuste avec finition époxy pour une durabilité accrue.
Utilisation	Idéal pour les salons, bureaux ou espaces publics, permettant un gain de place et un design moderne.
Maintenance	Nettoyer avec un chiffon doux et sec. Vérifier régulièrement les fixations pour assurer la sécurité.
Sécurité	Conforme aux normes de sécurité en vigueur. Installation recommandée par un professionnel pour éviter tout risque.
Informations Générales	Comprend tous les accessoires nécessaires pour l'installation. Garantie de 2 ans.

FOIRE AUX QUESTIONS - TV EasyScope XL Cabstone

Comment installer le Cabstone TV EasyScope XL sur mon mur ?

Pour installer le Cabstone TV EasyScope XL, commencez par choisir un emplacement approprié. Utilisez un niveau pour marquer l'emplacement des trous de fixation à l'aide des gabarits fournis. Percez les trous, insérez les chevilles, puis fixez le support au mur à l'aide des vis fournies.

Le Cabstone TV EasyScope XL est-il compatible avec tous les téléviseurs ?

Le Cabstone TV EasyScope XL est compatible avec les téléviseurs ayant un poids maximum de 60 kg et un entraxe de trous VESA de 200 x 200 mm à 600 x 400 mm. Vérifiez les spécifications de votre téléviseur avant l'achat.

Comment ajuster l'angle de mon téléviseur une fois installé ?

Après l'installation, vous pouvez ajuster l'angle de votre téléviseur en utilisant les mécanismes de pivotement et d'inclinaison intégrés dans le support. Consultez le manuel d'utilisation pour des instructions spécifiques sur les réglages.

Que faire si le support est instable ou si je remarque des vibrations ?

Assurez-vous que le support est correctement fixé au mur et que toutes les vis sont serrées. Vérifiez également que le téléviseur est correctement monté sur le support. Si le problème persiste, contactez le service client pour assistance.

Comment nettoyer le Cabstone TV EasyScope XL ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition du support.

Y a-t-il une garantie pour le Cabstone TV EasyScope XL ?

Oui, le Cabstone TV EasyScope XL est généralement couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour faire valoir la garantie en cas de besoin.

Puis-je utiliser le Cabstone TV EasyScope XL à l'extérieur ?

Le Cabstone TV EasyScope XL est conçu pour une utilisation en intérieur. L'utilisation à l'extérieur peut endommager le produit et annuler la garantie.

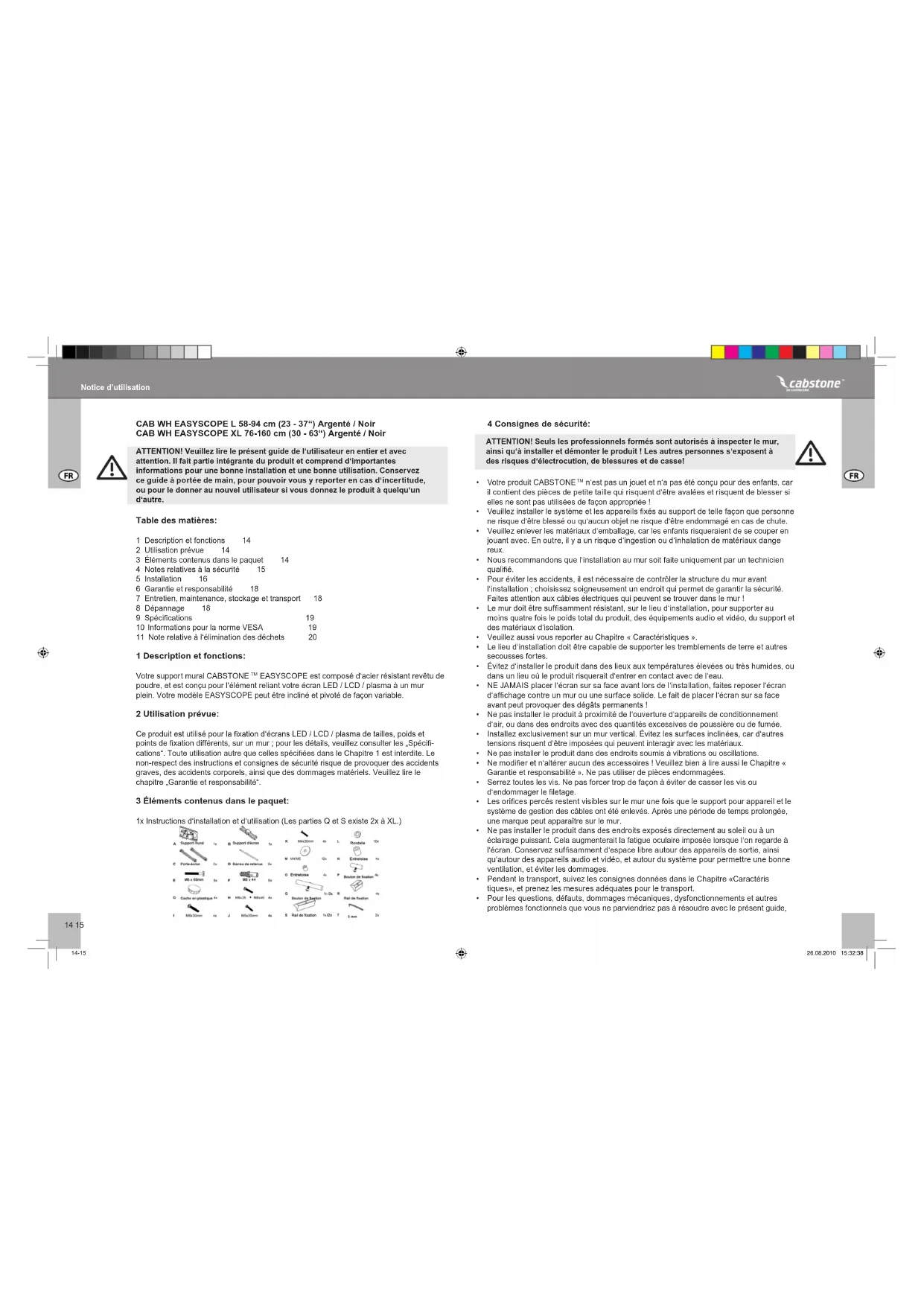

MODE D'EMPLOI TV EasyScope XL Cabstone

Table des matières: 1 Description et fonctions 14 2 Utilisation prévue 14 3 Éléments contenus dans le paquet 14 4 Notes relatives à la sécurité 15 5 Installation 16 6 Garantie et responsabilité 18 7 Entretien, maintenance, stockage et transport 18 8 Dépannage 18 9 Spécications 19 10 Informations pour la norme VESA 19 11 Note relative à l‘élimination des déchets 20 Notice d’utilisation CAB WH EASYSCOPE L 58-94 cm (23 - 37“) Argenté / Noir CAB WH EASYSCOPE XL 76-160 cm (30 - 63“) Argenté / Noir ATTENTION! Veuillez lire le présent guide de l‘utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d‘incertitude, ou pour le donner au nouvel utilisateur si vous donnez le produit à quelqu‘un d‘autre. 1 Description et fonctions: Votre support mural CABSTONE

EASYSCOPE est composé d‘acier résistant revêtu de poudre, et est conçu pour l‘élément reliant votre écran LED / LCD / plasma à un mur plein. Votre modèle EASYSCOPE peut être incliné et pivoté de façon variable. 2 Utilisation prévue: Ce produit est utilisé pour la xation d‘écrans LED / LCD / plasma de tailles, poids et points de xation différents, sur un mur ; pour les détails, veuillez consulter les „Spéci- cations“. Toute utilisation autre que celles spéciées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez lire le chapitre „Garantie et responsabilité“. 3 Éléments contenus dans le paquet: 1x Instructions d‘installation et d‘utilisation (Les parties Q et S existe 2x à XL.) 4 Consignes de sécurité: ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu‘à installer et démonter le produit ! Les autres personnes s‘exposent à des risques d‘électrocution, de blessures et de casse!

• Votre produit CABSTONE

n‘est pas un jouet et n‘a pas été conçu pour des enfants, car il contient des pièces de petite taille qui risquent d‘être avalées et risquent de blesser si elles ne sont pas utilisées de façon appropriée !

• Veuillez installer le système et les appareils xés au support de telle façon que personne ne risque d‘être blessé ou qu‘aucun objet ne risque d‘être endommagé en cas de chute.

• Veuillez enlever les matériaux d‘emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d‘ingestion ou d‘inhalation de matériaux dange reux.

• Nous recommandons que l‘installation au mur soit faite uniquement par un technicien qualié.

• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l‘installation ; choisissez soigneusement un endroit qui permet de garantir la sécurité. Faites attention aux câbles électriques qui peuvent se trouver dans le mur !

• Le mur doit être sufsamment résistant, sur le lieu d‘installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et vidéo, du support et des matériaux d‘isolation.

• Veuillez aussi vous reporter au Chapitre « Caractéristiques ».

• Le lieu d‘installation doit être capable de supporter les tremblements de terre et autres secousses fortes.

• Évitez d‘installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d‘entrer en contact avec de l‘eau.

• NE JAMAIS placer l‘écran sur sa face avant lors de l‘installation, faites reposer l‘écran d‘afchage contre un mur ou une surface solide. Le fait de placer l‘écran sur sa face avant peut provoquer des dégâts permanents !

• Ne pas installer le produit à proximité de l‘ouverture d‘appareils de conditionnement d‘air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.

• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d‘autres tensions risquent d‘être imposées qui peuvent interagir avec les matériaux.

• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.

• Ne modier et n‘altérer aucun des accessoires ! Veuillez bien à lire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pièces endommagées.

• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d‘endommager le letage.

• Les orices percés restent visibles sur le mur une fois que le support pour appareil et le système de gestion des câbles ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.

• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l‘on regarde à l‘écran. Conservez sufsamment d‘espace libre autour des appareils de sortie, ainsi qu‘autour des appareils audio et vidéo, et autour du système pour permettre une bonne ventilation, et éviter les dommages.

• Pendant le transport, suivez les consignes données dans le Chapitre «Caractéris tiques», et prenez les mesures adéquates pour le transport.

• Pour les questions, défauts, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec le présent guide, 14-15 26.08.2010 15:32:3816 17

veuillez vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité ».

• Veuillez respecter les charges maximales spéciées dans le Chapitre «Caractéristiques»

• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».

• Les éléments fournis ne conviennent que pour l‘installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d‘installation correspondant. Dans tous les cas, consulter un spécialiste.

• Assurez-vous de respecter la bonne taille de letage lors de l‘installation de l‘écran sur le support mural. 5 Installation: ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu‘à installer et démonter le produit ! Assemblage au mur: Veuillez utiliser le support mural (A) comme gabarit pour marquer la position des 6 trous à percer dans le mur à l‘aide d‘un niveau (4 en haut, 2 en bas). Il doit y avoir une distance horizontale de 150 mm entre les trous forés. Vériez l‘absence de conduites d‘eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10 mm an de percer les trous d‘une profondeur de 60 mm. Insérez une cheville (F) dans chacun des trous forés. Utilisez à présent les 6 vis murales (E) et les 6 rondelles adaptées (M/L) pour xer le support mural (A). Installation du support d‘écran: Comme illustré à la gure 2, les barres de retenue (D) doivent être insérées à travers le support d‘écran (B) et le porte-écran (C), assurez-vous que les barres de retenue sont centrées. Utilisez les rails de xation (R) et le boulon de xation (P) pour xer le porte-écran aux barres de retenue, comme l‘illustrent les gures 3-A et 3-B. Veuillez alors comparer le montage à la gure 3-C. ATTENTION! Ne serrez pas les vis de xation an que les porte-écran puissent encore glisser sur les barres de retenue pour être en mesure de modier leur position. Les porte-écran ne peuvent pas dépasser les bords des barres de retenue, et les 6 éléments de xation doivent tous être serrés pour avoir une xation sécurisée. Étape 1 Étape 2 Notice d’utilisation NOTE: Fixation de l‘écran d‘afchage au support de l‘écran: Vériez lesquelles des vis fournies correspondent aux letages de votre écran. Les vis courtes sont pour les écrans comportant une face arrière plate. Les longues vis doivent être utilisées avec les entretoises (O) M4/M5, ou (N) M6/M8, et sont fournies pour les écrans comportant une face arrière incurvée. Les vis longues ne doivent être utilisées sans entretoises que lorsque les letages de l‘écran sont très profonds. Les gures 4-9 servent de guide pour choisir les vis de xation au support d‘écran. Utilisez les vis M4/M5 pour Utilisez les vis M4/M5 pour Utilisez les vis M4/M5 pour un écran comportant une un écran comportant une un écran comportant une face arrière plane face arrière incurvée face arrière plane et des cavités Utilisez les vis M6/M8 pour Utilisez les vis M6/M8 pour Utilisez les vis M6/M8 pour un écran comportant une un écran comportant une un écran comportant une face arrière plane face arrière incurvée face arrière plane et des cavités Accrochage au support mural: Après avoir attaché le support de l‘écran et les porte-écran de votre appareil, accrochez l‘écran au support mural comme l‘illustre la gure

10. Lorsque l‘écran est suspendu en toute sécurité au support mural,

vous devez utiliser les vis préinstallées (U) pour relier le support mural au support d‘écran. Vous pouvez utiliser l‘écrou moleté sur le support mural pour ajuster l‘angle d‘inclinaison de l‘écran. L‘installation est terminée. Veuillez procéder dans l‘ordre inverse pour le démontage. Étape 4 Étape 3 16-17 26.08.2010 15:32:4018 19

8 Dépannage: Problème Comment peut-on tester la qualité du mur ? Correction Contrôlez l‘épaisseur du mur et le matériau qui se trouve sous le plâtre et le Marquage Les charges utiles pour les espaces de vie sont décrites dans des 7 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidié pour nettoyer les taches rebelles. Lorsque vous nettoyez l‘appareil, faites attention aux câbles électriques branchés ! Débranchez-les avant de nettoyer !

• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l‘appareil lorsque vous faites pivoter l‘appareil ! ATTENTION! Il y a des risques d‘électrocution et de blessures! Assurez-vous qu‘il y a sufsamment d‘espace autour de l‘écran pour permettre sa bonne ventilation et, si nécessaire, vériez la distance du système.

• Vériez régulièrement que toutes les xations et vis sont bien solidement ancrées, resserrez-les lorsqu‘ells sont desserrées. Le desserrage peut être provoqué par des mouvements fréquents.

• Évitez les endroits à fortes températures ou forte humidité, les endroits où l‘appareil risque d‘être mouillé, que ce soit en cours d‘entretien, de maintenance, de stockage ou de transport.

• Les orices percés restent visibles sur le mur une fois que l‘appareil et le kit d‘installation mural ont été enlevés. Après une période de temps prolongée, une marque peut apparaître sur le mur.

• Respectez les symboles de sécurité sur l‘emballage pendant le transport. Notice d’utilisation 6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel appareil pendant une durée de 2 ans.

• Étant donné que le fabricant n‘a aucune inuence sur le type de mur et sur l‘installation du kit d‘installation murale, la garantie du produit ne s‘applique qu‘au kit d‘installation.

• Si vous détectez un défaut ou un dommage sur votre appareil, veuillez prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d‘achat. Votre revendeur réparera l‘appareil sur place, ou bien renverra l‘appareil au fabricant. Pour faciliter la tâche de nos techniciens, merci de bien vouloir fournir une description détaillée du problème – vous serez alors assuré que les défauts peu courants seront découverts et réparés de façon sure !

• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.

• Le fabricant n‘est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non décrite dans le présent guide. Cela inclut, entre autres, toute altération ou modication du produit et de ses accessoires.

• Toute utilisation autre que celle décrite dans le présent guide de l‘utilisateur est interdite, et provoque l‘annulation de la garantie et nous dégage de toute responsabilité.

• Nous réservons tous les droits en cas d‘erreur d‘impression et de modication de l‘appareil, de l‘emballage ou du guide de l‘utilisateur. Modèle 51936 / 51937 51942 / 51943 Taille d'écran 580 – 940 mm, 23 - 37“ 760 - 1600 mm, 30 - 63“ charge maxi. 75 kg 75 kg Poids 8,0 kg 10,5 Dimensions 550 x 360 x 300 mm 850 x 510 x 300 mm Diamètres des trous VESA 100x100, 100x200 mm 100x100, 100x200 mm 200x200, 300x300 mm 200x200, 300x300 mm 400x200 mm 400x200, 400x400 mm 800x400 mm Distance au mur 130 - 300 mm 130 - 300 mm Angle d‘inclinaison +/-15° +/-15° Angle de pivotement +/-45° +/-45° 9 Caratéristiques: 10 Informations pour la norme VESA: Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization Organisation de normalisation de l‘électronique vidéo) a dénitrois normes pour les applications mentionnées ci-dessus. À l‘aide de la norme VESA applicable spéciée sur votre écran, ou dans son guide de l‘utilisateur, et des caractéristiques précisées dans le Chapitre 9 du présent guide, vous êtes en mesure de dénir les points de xation possibles. Certains modèles permettent des xations individuelles variables à l‘inni.(par exemple 300 x 300 mm pour Sony TVs) Classe VESA: Distance des trous pour la xation des moniteurs: MIS-D: 75 x 75, ou 100 x 100 mm MIS-E: 200 x 100, ou 200 x 200 mm MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400,ou 800 x 400 mm Quels sont les trous qui doivent être percés? Le support mural est difcile à aligner. autres questions: papier-peint. Faites appel à un professionnel formé. Veuillez lire les chapitres „Éléments contenus dans le paquet“ et „Installation“. Demandez de l‘aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ ! Vériez toutes les xations, et, si nécessaire, prenez contact avec votre détaillant. Contactez-nous. normes telles que DIN 1055 et EN 594. Les trous ont des marqua- ges de couleur. Informations de contact – voir la couverture 18-19 26.08.2010 15:32:4020 21

11 Remarque sur la mise au rebut des déchets: Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposez gratuitement votre appareil en n de vie à un point de récupération des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise au rebut sont règlementés par les lois d‘État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets an d‘en retirer de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueils locaux :

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc. Ce type de recyclage des équipements usagés contribue de façon signicative à la protection de notre environnement. Notice d’utilisation 20-21 26.08.2010 15:32:4022 23
