BEDIENUNGSANLEITUNG TV EasyScope XL Cabstone

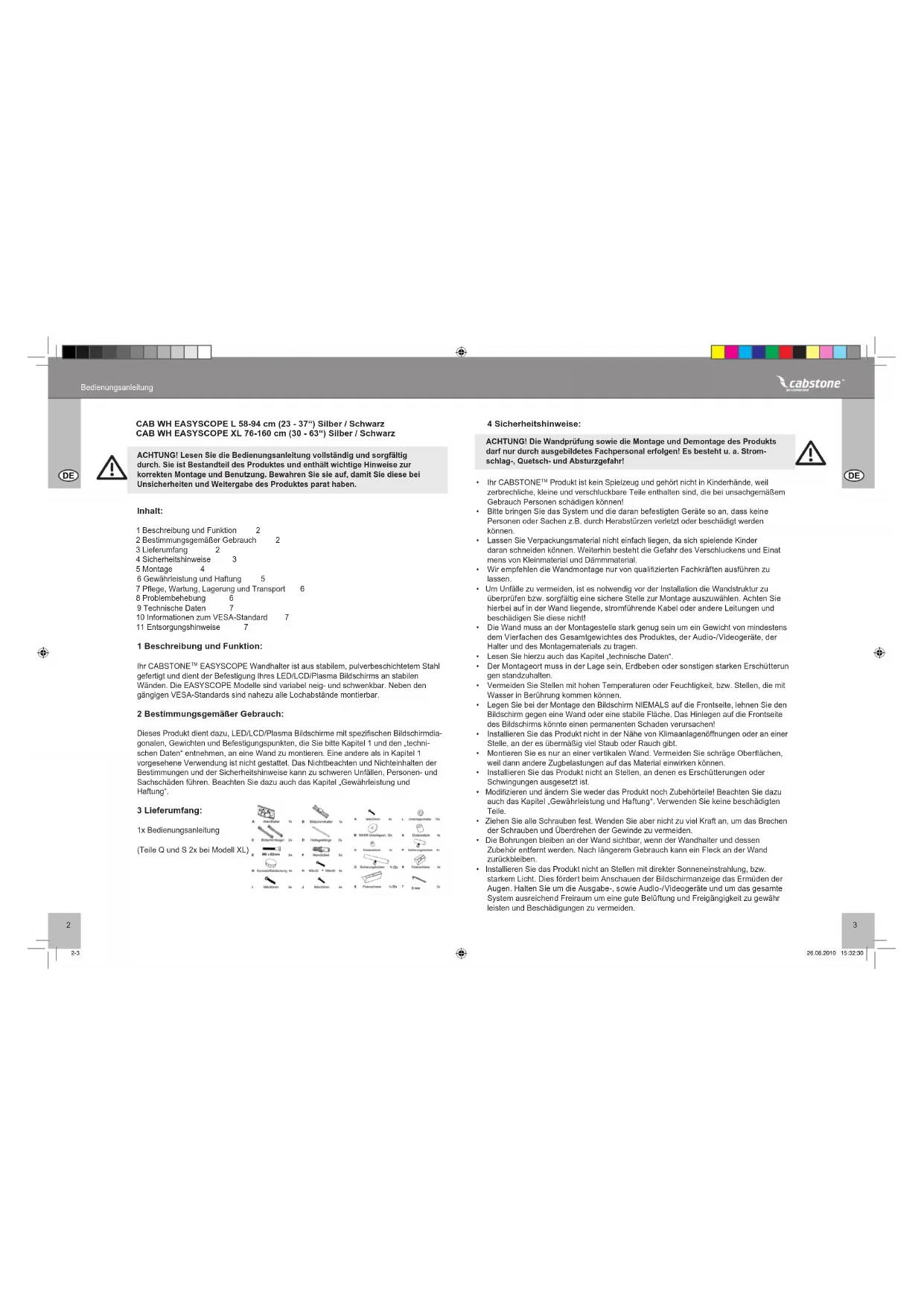

Inhalt: 1 Beschreibung und Funktion 2 2 Bestimmungsgemäßer Gebrauch 2 3 Lieferumfang 2 4 Sicherheitshinweise 3 5 Montage 4 6 Gewährleistung und Haftung 5 7 Pege, Wartung, Lagerung und Transport 6 8 Problembehebung 6 9 Technische Daten 7 10 Informationen zum VESA-Standard 7 11 Entsorgungshinweise 7 Bedienungsanleitung CAB WH EASYSCOPE L 58-94 cm (23 - 37“) Silber / Schwarz CAB WH EASYSCOPE XL 76-160 cm (30 - 63“) Silber / Schwarz ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. 1 Beschreibung und Funktion: Ihr CABSTONE

EASYSCOPE Wandhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres LED/LCD/Plasma Bildschirms an stabilen Wänden. Die EASYSCOPE Modelle sind variabel neig- und schwenkbar. Neben den gängigen VESA-Standards sind nahezu alle Lochabstände montierbar. 2 Bestimmungsgemäßer Gebrauch: Dieses Produkt dient dazu, LED/LCD/Plasma Bildschirme mit spezischen Bildschirmdia- gonalen, Gewichten und Befestigungspunkten, die Sie bitte Kapitel 1 und den „techni- schen Daten“ entnehmen, an eine Wand zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. 3 Lieferumfang: 1x Bedienungsanleitung (Teile Q und S 2x bei Modell XL) 4 Sicherheitshinweise: ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Strom- schlag-, Quetsch- und Absturzgefahr!

Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

• Bitte bringen Sie das System und die daran befestigten Geräte so an, dass keine Personen oder Sachen z.B. durch Herabstürzen verletzt oder beschädigt werden können.

• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dämmmaterial.

• Wir empfehlen die Wandmontage nur von qualizierten Fachkräften ausführen zu lassen.

• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwählen. Achten Sie hierbei auf in der Wand liegende, stromführende Kabel oder andere Leitungen und beschädigen Sie diese nicht!

• Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu tragen.

• Lesen Sie hierzu auch das Kapitel „technische Daten“.

• Der Montageort muss in der Lage sein, Erdbeben oder sonstigen starken Erschütterun gen standzuhalten.

• Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommen können.

• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!

• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermäßig viel Staub oder Rauch gibt.

• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberächen, weil dann andere Zugbelastungen auf das Material einwirken können.

• Installieren Sie das Produkt nicht an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.

• Modizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Verwenden Sie keine beschädigten Teile.

• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.

• Die Bohrungen bleiben an der Wand sichtbar, wenn der Wandhalter und dessen Zubehör entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.

• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fördert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewähr leisten und Beschädigungen zu vermeiden. 2-3 26.08.2010 15:32:304 5

• Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.

• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten“.

• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“.

• Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit Ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jedem Fall eine Fachkraft zu Rate.

• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke. 5 Montage: ACHTUNG! Die Montage und Demontage darf nur durch geschultes Fachpersonal erfolgen. Weiterführende Informationen nden Sie im Kapitel „Sicherheitshinweise“ und „Problembehebung“. Wandmontage: Bitte benutzen Sie den Wandhalter (A) als Schablone um die 6 Bohrlöcher in der Wand mit einer Wasserwaage zu markieren (4 oben, 2 unten). Der Abstand zwischen den Bohrlöchern muss horizontal 150mm betragen. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser, oder Stromleitungen hinter der Wand benden. Bohren Sie die Löcher mit einem 10mm Steinbohrer 60mm tief. Stecken Sie jeweils einen Wanddübel (F) in die Bohrlöcher. Bringen Sie nun den Wandhalter (A) mit den 6 Wandschrauben (E) und den 6 passenden Unterlegscheiben (M) an. Montage der Bildschirmhalterung: Wie in Abbildung 2 gezeigt, müssen Sie die Haltegestänge (D) durch die Bildschirmhalter (B) und Bildschirmbügel (C) führen, achten Sie darauf, dass die Haltegestänge zentriert sitzen. Fixieren Sie die Bildschirmbügel am Haltegestänge mit den Fixierschienen (R) und dem Sicherungsbolzen (P), wie in den Abbildungen 3-A und 3-B dargestellt. Bitte vergleichen Sie den Aufbau dann mit Abbildung 3-C. Schritt 1 Schritt 2 Schritt 3 6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie.

• Da der Hersteller keinen Einuss auf den Wandtyp und die Installation des Wandmont agesets hat, deckt die Garantie des Produkts nur das Montageset selbst ab.

• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße HINWEIS: Bildschirmmontage am Bildschirmhalter: ACHTUNG! Schrauben Sie die Sicherungsbolzen nicht ganz fest, damit die Bildschirmbügel auf dem Haltegestänge gleiten können und die Position geändert werden kann. Die Bildschirmbügel dürfen die Kanten der Haltegestän- ge nicht überschreiten und alle 6 Fixierstücke müssen für eine sichere Montage festgeschraubt sein. Prüfen Sie, welche der mitgelieferten Schrauben zu den Gewinden Ihres Bildschirms passen. Die kurzen Schrauben sind für Bildschirme mit acher Rückseite. Die langen Schrauben sollten mit den Distanz- stücken (O) M4/M5 oder (N) M6/M8 benutzt werden und sind für Bildschirme mit gewölbter Rückseite gedacht. Die langen Schrauben sollten nur dann ohne Distanzstücke verwendet werden, wenn die Bildschirmgewinde sehr tief sind. Die Abbildungen 4-9 dienen als Orientie- rungshilfe bei der Auswahl der Schrauben für die Montage an den Bildschirmhalter. Aufhängen an der Wandhalterung: Nachdem Sie den Bildschirmhalter und die Bildschirmbügel an Ihrem Bildschirm montiert haben, hängen Sie den Bildschirm, wie in Abbil- dung 10 gezeigt, auf die Wandhalterung. Wenn der Bildschirm sicher an der Wandhalterung hängt, müssen Sie mittels der vorinstallierten Schrauben (U) die Wandhalterung mit der Bildschirmhalterung verbinden. Die Neigung des Bildschirms können Sie mit Hilfe der Flügelmutter an der Wandhalterung einstellen. Die Montage ist beendet. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor. Schritt 4 4-5 26.08.2010 15:32:316 7

Bedienungsanleitung 8 Problembehebung: Problem Wie kann die Wandquali- tät getestet werden? Welche Löcher müssen gebohrt werden? Der Wandhalter lässt sich nur schwer ausrichten. Maßnahme Prüfen Sie die Wandstär- ke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate. Bitte lesen Sie hierzu Kapitel das Lieferumfang und Montage. Lassen Sie sich von einer zweiten Person helfen und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befesti- gungen und konsultieren Sie ggf. Ihren Händler. Kennzeichnung Verkehrslasten für Wohn- räume nden Sie z.B. in Normen wie DIN 1055 und EN 594. Die Löcher sind durch Skizzen gekennzeichnet. Modell 51936 / 51937 51942 / 51943 Bildschirmdiagonale 580 – 940 mm, 23 - 37“ 760 - 1600 mm, 30 - 63“ max. Traglast 75 kg 75 kg Gewicht 8,0 kg 10,5 Maße 550 x 360 x 300 mm 850 x 510 x 300 mm VESA Lochmaße 100x100, 100x200 mm 100x100, 100x200 mm 200x200, 300x300 mm 200x200, 300x300 mm 400x200 mm 400x200, 400x400 mm 800x400 mm Wandabstand 130 - 300 mm 130 - 300 mm Neigungswinkel +/-15° +/-15° Schwenkwinkel +/-45° +/-45° 9 Technische Daten: 10 Informationen zum VESA-Standard: Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte denieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu.(z.B. 300 x 300mm für Sony TVs). VESA Klasse Befestigungslochabstand von Monitoren MIS-D: 75 x 75 oder 100 x 100mm MIS-E: 200 x 100 oder 200 x 200mm MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400 oder 800 x 400mm 11 Entsorgungshinweise: Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufs- stelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 7 Pege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!

• Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklemmen! ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prüfen Sie bei Bedarf die Freigängigkeit des Systems.

• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei häugem Bewegen eintreten.

• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pege, Wartung, Lagerung und Transport.

• Die Bohrungen bleiben an der Wand sichtbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückblei ben.

• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung. Installation oder Bedienung, die nicht in dieser Anleitung beschrieben sind, entstan den sind. Dazu zählt u. a. jegliche Änderung und Modikation des Produktes und seines Zubehörs.

• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.

• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor. andere Fragen: Kontaktieren Sie uns. Kontaktdaten stehen auf der Rückseite. 6-7 26.08.2010 15:32:328 9
