Produkttyp	Flachbildschirmhalterung (Videoprojektor/Diaprojektor) für Deckenmontage
Marke	Cabstone
Modell	BeamerFlex 51945
Maximale Belastung	10 kg
Gewicht der Halterung	1.1 kg
Abmessungen	130-320 x 80/170 mm (Breite x Höhe)
Bohrabstand	130 - 320 mm
Abstand zur Decke	80 mm oder 170 mm (je nach Verlängerungsrohr)
Neigungswinkel	+/- 15°
Drehung	Nicht schwenkbar (fester Winkel)
Material	Strapazierfähiger Stahl, pulverbeschichtet
Farbe	Silber / Weiß
Paketinhalt	Deckenplatte, Verlängerungsrohre (8 cm und 15 cm), Montagearme (3x), Schrauben, Dübel, Inbusschlüssel, Drehmomentschlüssel usw.
Kompatibler Deckentyp	Massive Stein- oder Betondecke
Installation	Nur durch qualifizierten Fachmann
Verwendungszweck	Befestigung von Videoprojektor/Diaprojektor an der Decke
Pflege	Trockenes oder leicht feuchtes Tuch; vor Reinigung Netzstecker ziehen
Garantie	Beschränkt auf Installationskit (Fabrikationsfehler)
Fehlerbehebung	Decke und Befestigungen überprüfen; Händler kontaktieren

Häufig gestellte Fragen - BeamerFlex 51945 Cabstone

Wie hoch ist die maximale Belastbarkeit der Cabstone BeamerFlex 51945 Halterung?

Die maximale Belastung beträgt 10 kg. Überschreiten Sie dieses Gewicht nicht, um Sturzgefahr zu vermeiden.

Kann die Halterung auf jeder Deckenart installiert werden?

Nein, sie ist nur für eine massive Stein- oder Betondecke ausgelegt. Für andere Strukturen konsultieren Sie einen Fachmann.

Muss ein Fachmann für die Installation hinzugezogen werden?

Ja, die Installation muss von einem qualifizierten Fachmann durchgeführt werden, aufgrund der Risiken von Stromschlag, Verletzungen oder Schäden.

Welche Einstellmöglichkeiten bietet die Halterung?

Die Halterung ermöglicht eine Neigungseinstellung von +/-15° und kann mit zwei Rohrlängen (80 mm oder 170 mm) montiert werden, um den Abstand zur Decke anzupassen.

Wie reinigt man die Halterung?

Verwenden Sie ein trockenes Baumwolltuch oder ein leicht feuchtes Tuch. Ziehen Sie vor der Reinigung den Netzstecker und vermeiden Sie übermäßige Feuchtigkeit.

Was tun bei losen Schrauben?

Überprüfen Sie regelmäßig, ob alle Schrauben und Befestigungen fest sitzen. Ziehen Sie sie mit den entsprechenden Werkzeugen nach. Lockerungen können bei häufigen Bewegungen auftreten.

Ist die Halterung mit allen Projektoren kompatibel?

Sie ist für die meisten Videoprojektoren und Diaprojektoren ausgelegt. Spezifische Adapter für bestimmte Marken (Toshiba, Philips) sind im Kit enthalten.

Wie lautet die Garantie für das Produkt?

Die Garantie deckt nur das Installationskit gegen Herstellungsfehler ab. Sie deckt keine Schäden durch falsche Installation oder Nutzung ab.

Welches Zubehör wird mitgeliefert?

Das Kit enthält: Deckenplatte, Verlängerungsrohre (8 cm und 15 cm), 3 Montagearme, Schrauben, Dübel, Unterlegscheiben, Inbusschlüssel, Drehmomentschlüssel und Adapter.

Wie bohrt man die Löcher in die Decke?

Verwenden Sie die Deckenplatte als Schablone, bohren Sie mit einem 8 mm Bohrer auf eine Tiefe von 50 mm. Stellen Sie sicher, dass keine elektrischen Kabel oder Rohre vorhanden sind, bevor Sie bohren.

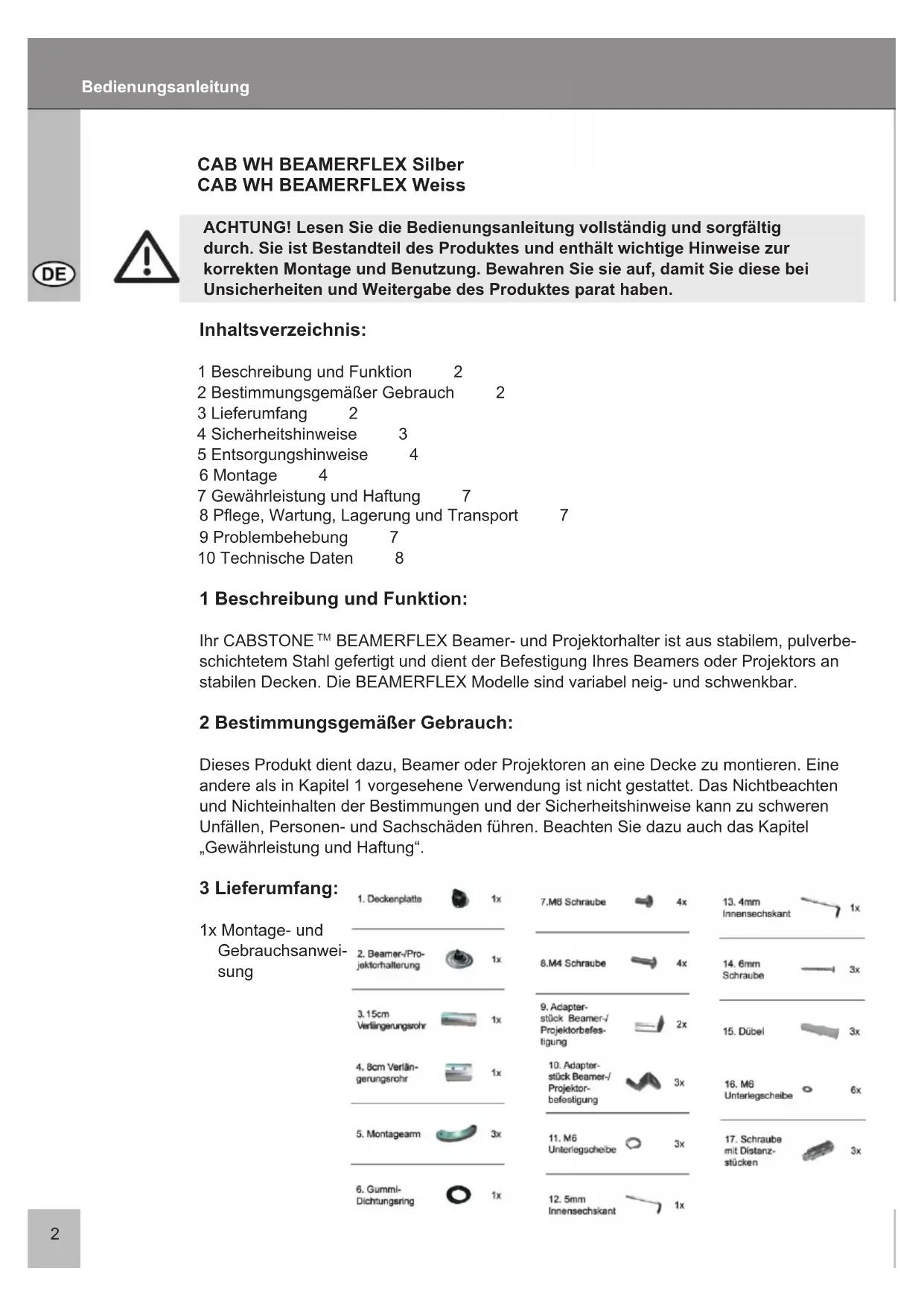

BEDIENUNGSANLEITUNG BeamerFlex 51945 Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhaltsverzeichnis:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Lieferumfang 2
4 Sicherheitshinweise 3
5 Entsorgungshinweise 4
6 Montage 4
7 Gewährleistung und Haftung 7
8 Pflege, Wartung, Lagerung und Transport 7
9 Problembehebung 7
10 Technische Daten 8

1 Beschreibung und Funktion:

Ihr CABSTONE™ BEAMERFLEX Beamer- und Projektorhalter ist aus stabilem, pulverbeschichtetem Stahl gefertigt und dient der Befestigung Ihres Beamers oder Projektors an stabilen Decken. Die BEAMERFLEX Modelle sind variabel neig- und schwenkbar.

2 Bestimmungsgemäßer Gebrauch:

Dieses Produkt dient dazu, Beamer oder Projektoren an eine Decke zu montieren. Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3 Lieferumfang:

4 Sicherheitshinweise:

ACHTUNG! Die Deckenprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

- Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

- Bitte bringen Sie das System und die daran befestigten Geräte so an, dass keine Personen oder Sachen z.B. durch Herabstürzen verletzt oder beschädigt werden können.

- Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einat mens von Kleinmaterial und Dämmmaterial.

- Wir empfehlen die Deckenmontage nur von qualifizierten Fachkräften ausführen zu lassen.

- Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Deckenstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwählen. Achten Sie hierbei auf in der Decke liegende, stromführende Kabel oder andere Leitungen und beschädigen Sie diese nicht!

- Die Decke muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogeräte, der Halter und des Montagematerials zu tragen.

- Lesen Sie hierzu auch das Kapitel „technische Daten“.

- Der Montageort muss in der Lage sein, Erdbeben oder sonstigen starken Erschütterungen standzuhalten.

- Vermeiden Sie Stellen mit hohen Temperaturen oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommen können.

- Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermäßig viel Staub oder Rauch gibt.

- Installieren Sie das Produkt nicht an Stellen, an denen es Erschütterungen oder Schwingungen ausgesetzt ist.

- Modifizieren und ändern Sie weder das Produkt noch Zubehörteile! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Verwenden Sie keine beschädigten Teile.

- Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.

- Die Bohrungen bleiben an der Decke sichtbar, wenn der Beamerhalter und dessen Zubehör entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Decke zurückbleiben.

- Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fördert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigängigkeit zu gewährleisten und Beschädigungen zu vermeiden.

- Achten Sie beim Transport auf die im Kapitel „technischen Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebbaren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“

beschrieben.

• Beachten Sie den maximalen Traglasten im Kapitel „technischen Daten“.
• Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“.
  • Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betondecke geeignet. Sollte die Beschaffenheit Ihrer Decke abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jedem Fall eine Fachkraft zu Rate.

5 Entsorgungshinweise:

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

- Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

6 Montage:

ACHTUNG! Die Deckenmontage und -demontage darf nur durch geschultes Fachpersonal erfolgen. Weiterführende Informationen finden Sie im Kapitel „Sicherheitshinweise“ und „Problembehebung“.

a) Montage der Beamer- oder Projektorhalterung:

Befestigen Sie die Montagearme (5) mit Hilfe der Schrauben (17).

Justieren Sie die Montagearme (5) auf die gleiche Höhe.

Sie können zwischen Variante I, II oder III wählen, um die Montagearme auf eine Höhe auf dem Beamer- oder Projektorgehäuse zu justieren.

Führen Sie die Montagearme zum Mittelpunkt des Beamer- oder Projektorgehäuses und fixieren Sie diese mit der Beamer- oder Projektorhalterung (2) mit Hilfe der M6 Schrauben (7), Unterlegscheiben (11) und (16). Fixieren Sie dann die Schrauben.

b1) Spezialmontage für Toshibamodelle:

Verbinden Sie die Adapterstücke (9) mit dem Beamer / Projektor mit Hilfe der M4 Schrauben (8).

Fixieren Sie die Montagearme (5) mit Hilfe der Schrauben (17).

Führen Sie die Montagearme zum Mittelpunkt des Beamer-/Projektorgehäuses und fixieren Sie diese mit der Beamer-/Projektorhalterung (2) mit Hilfe der M6 Schrauben (7), Unterlegscheiben (11) und (16).

Fixieren Sie die Schrauben.

b2) Spezialmontage für Philipsmodelle:

Setzen Sie die Adapterstücke (10) in die dafür vorgesehen Halterungen am Beamer- / Projektorgehäuse ein.

Fixieren Sie die Montagearme (5) mit Hilfe der Schrauben (17).

Führen Sie die Montagearme zum Mittelpunkt des Beamer-/Projektorgehäuses und fixieren Sie diese mit der Beamer-/Projektorhalterung (2) mit Hilfe der M6 Schrauben (7) und der Unterlegscheiben.

Fixieren Sie die Schrauben.

b) Montage der Deckenhalterung:

Benutzen Sie die Deckenplatte (1) als Schablone um die 3 Bohrlöcher an der Decke zu markieren. Prüfen Sie vor der Bohrung, ob sich Wasser-, Gas- oder Stromleitungen in der Decke befinden!

Bohren Sie die Löcher mit einem 8mm Steinbohrer 50mm tief. Stecken Sie jeweils einen Dübel (15) in die Bohrlöcher, befestigen Sie nun die Deckenplatte (1) mit Hilfe der 3 Schrauben (14) und der Unterlegscheiben (16) an der Decke.

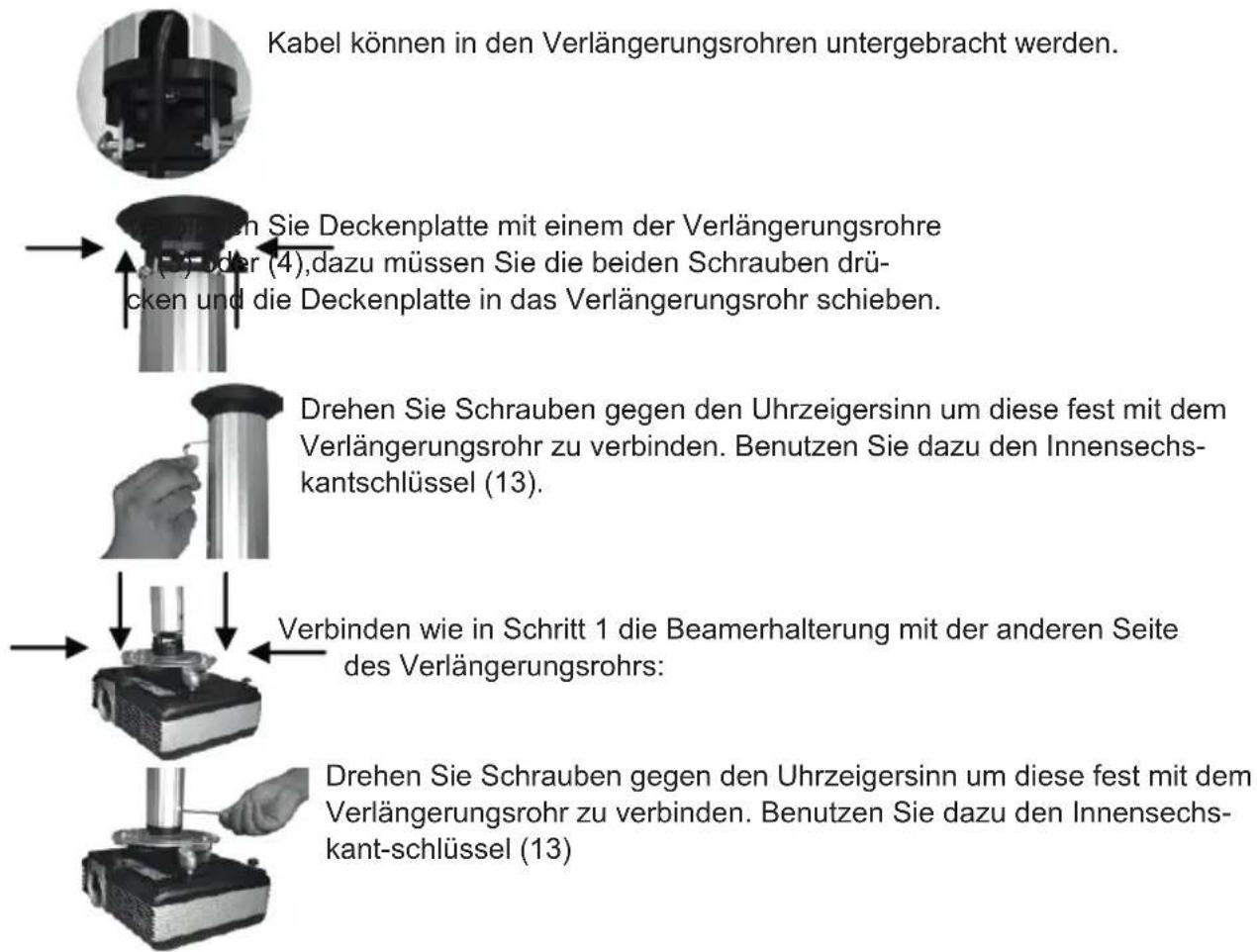

c) Zusammenbau der Decken- und der Beamerhalterung:

Kabel können in den Verlängerungsrohren untergebracht werden.

d) Justierung:

Die Neigung kann auf Wunsch an der Halterung eingestellt werden.

Ø 85mm 170mm 15° Neigung - Kugolgelenk Ø 130-320mm Ø 178mm 360°

7 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Gerät 2 Jahre Garantie.
• Da der Hersteller keinen Einfluss auf den Deckentyp und die Installation des Produktes hat, deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern Ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Sollte Ihr Händler nicht erreichbar sein, können Sie uns auch direkt kontaktieren.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation oder Bedienung, die nicht in dieser Anleitung beschrieben sind, entstanden sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

8 Pflege, Wartung, Lagerung und Transport:

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführenden Leitungen Ihres Gerätes! Ziehen Sie vorher den Netzstecker!
• Achten Sie beim Schwenken der Geräteteile darauf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklemmen!

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prüfen Sie bei Bedarf die Freigängigkeit des Systems.
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei häufigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sichtbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

9 Problemebehebung:

Problem

Wie kann die Decken-qualität getestet werden?

Maßnahme

Prüfen Sie die Deckenstärke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.

Kennzeichnung

Verkehrslasten für Wohnräume finden Sie z.B. in Normen wie DIN 1055 und EN 594.

Problem	Maßnahme	Kennzeichnung
Welche Löcher müssen gebohrt werden?	Bitte lesen Sie hierzu das Kapitel Lieferumfang und Montage.	Die Löcher sind durch Skizzen gekennzeichnet.
Der Beamerhalter lässt sich nur schwer ausrichten.	Lassen Sie sich von einer zweiten Person helfen und beachten Sie die „Sicherheitshinweise“!Prüfen Sie alle Befestigungen und konsultieren Sie ggf. Ihren Händler.
andere Fragen:	Kontaktieren Sie uns.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51945 / 51946
max. Last 10 kg
Gewicht 1,1 kg
Maße 320 x 80/170 mm
Lochabstände 130 - 320 mm
Deckenabstand 80 / 170 mm
Neigungswinkel +/-15°
Schwenkwinkel -
