BeamerFlex 51945 - Fäste för platt skärm Cabstone - Gratis bruksanvisning och manual

Produkttyp	Takfäste för platt skärm (video/diaprojektor)
Varumärke	Cabstone
Modell	BeamerFlex 51945
Maximal belastning	10 kg
Vikt (fäste)	1.1 kg
Mått	130-320 x 80/170 mm (bredd x höjd)
Borrningsavstånd	130 - 320 mm
Avstånd till tak	80 mm eller 170 mm (enligt förlängningsrör)
Lutningsvinkel	+/- 15°
Rotation	Icke vridbar (fast vinkel)
Material	Pulverlackerat stål
Färg	Silver / Vit
Paketinnehåll	Takplatta, förlängningsrör (8 cm och 15 cm), monteringsarmar (3x), skruvar, pluggar, insexnycklar, vridmomentnyckel, etc.
Kompatibel taktyp	Hel sten- eller betongtak
Installation	Endast för kvalificerad yrkesperson
Avsedd användning	Montering av video/dia-projektor i tak
Underhåll	Torr eller lätt fuktig trasa; koppla bort innan rengöring
Garanti	Begränsad till installationssatsen (tillverkningsfel)
Felsökning	Kontrollera taket, fästen; kontakta återförsäljaren

Vanliga frågor - BeamerFlex 51945 Cabstone

Vilken är den maximala belastningen som Cabstone BeamerFlex 51945-fästet tål?

Den maximala belastningen är 10 kg. Överskrid inte denna vikt för att undvika fallrisk.

Kan fästet installeras på alla typer av tak?

Nej, det är endast avsett för hel sten- eller betongtak. För andra konstruktioner, kontakta en specialist.

Måste en professionell anlitas för installationen?

Ja, installationen måste utföras av en kvalificerad yrkesperson på grund av risk för elstöt, personskada eller skada.

Vilka justeringar är möjliga med fästet?

Fästet möjliggör justering av lutningsvinkel +/-15° och kan monteras med två rörlängder (80 mm eller 170 mm) för att justera avståndet till taket.

Hur rengör man fästet?

Använd en torr eller lätt fuktig bomullstrasa. Koppla bort enheten innan rengöring och undvik överdriven fukt.

Vad gör man om skruvar lossnar?

Kontrollera regelbundet att alla skruvar och fästen är ordentligt åtdragna. Dra åt dem med lämpliga verktyg. Lossning kan uppstå efter frekventa rörelser.

Är fästet kompatibelt med alla projektorer?

Det är utformat för de flesta video- och diaprojektorer. Specifika adaptrar för vissa märken (Toshiba, Philips) ingår i satsen.

Vad är produktens garanti?

Garantin täcker endast installationssatsen mot tillverkningsfel. Den täcker inte skador på grund av felaktig installation eller användning.

Vilka tillbehör medföljer?

Satsen innehåller: takplatta, förlängningsrör (8 cm och 15 cm), 3 monteringsarmar, skruvar, pluggar, brickor, insexnycklar, vridmomentnyckel och adaptrar.

Hur borrar man hål i taket?

Använd takplattan som mall, borra med en 8 mm borr till ett djup av 50 mm. Kontrollera att inga elkablar eller rör finns innan borrning.

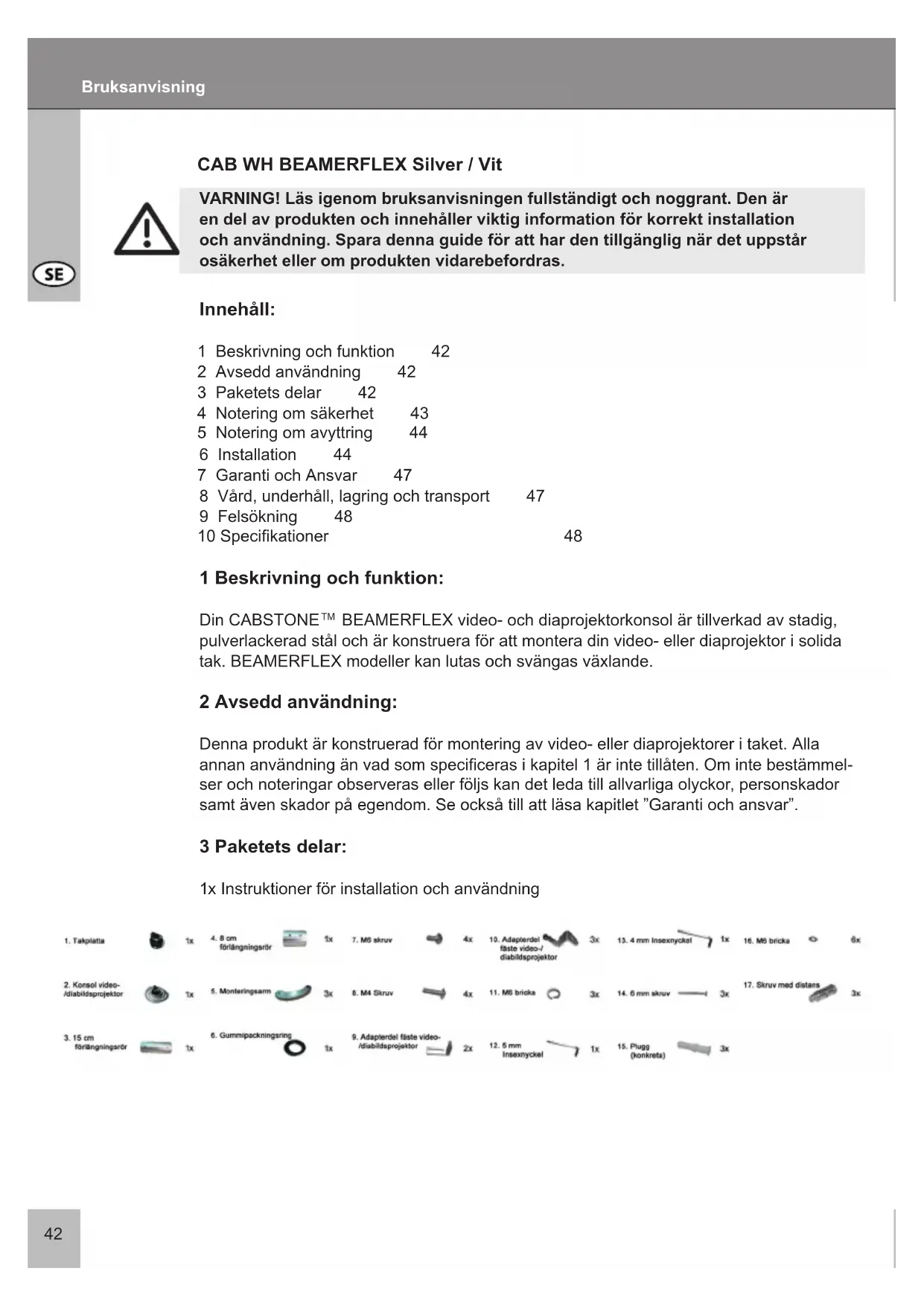

BRUKSANVISNING BeamerFlex 51945 Cabstone

WARNING! Läs igenom bruksanvisningen fullständigt och noggrant. Den är en del av produkten och innehåller viktig information för korrekt installation och användning. Spara denna guide för att har den tillgänglig när det uppstår osäkerhet eller om produkten vidarebefordras.

Innehåll:

1 Beskrivning och funktion 42
2 Avsedd användning 42
3 Paketets delar 42
4 Notering om säkerhet 43
5 Notering om avyttring 44
6 Installation 44
7 Garanti och Ansvar 47
8 Vård, underhåll, lagring och transport 47
9 Felsökning 48
10 Specifikationer 48

1 Beskrivning och funktion:

Din CABSTONE™ BEAMERFLEX video- och diaprojektorkonsol är tillverkad av stadig, pulverlackerad stål och är konstruera för att montera din video- eller diaprojektor i solida tak. BEAMERFLEX modeller kan lutas och svängas växlande.

2 Avsedd användning:

Denna produkt är konstruerad för montering av video- eller diaprojektorer i taket. Alla annan användning än vad som specificeras i kapitel 1 är inte tillåten. Om inte bestämmelser och noteringar observeras eller följs kan det leda till allvarliga olyckor, personskador samt även skador på egendom. Se också till att läsa kapitlet "Garanti och ansvar".

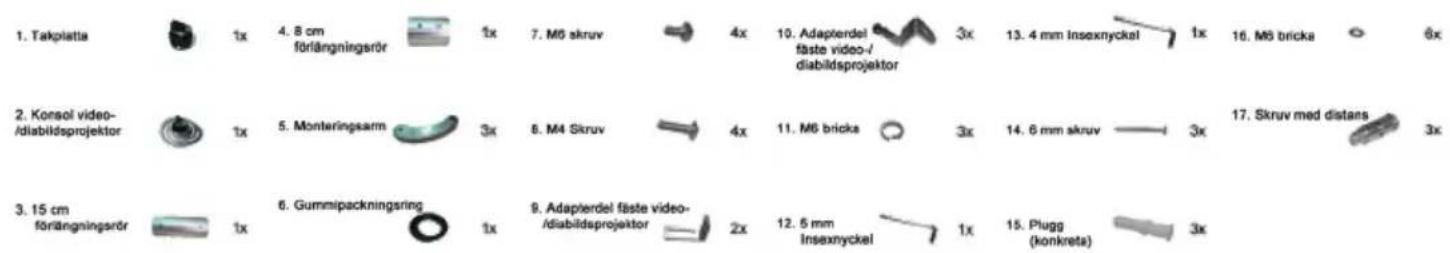

3 Paketets delar:

1x Instruktioner för installation och användning

1. Takplatia 4. 8 cm förlängningsrör 1x 7. M6 skruv 4x 10. Adapterdel fäste video-/diabildsprojektor 3x 13. 4 mm Insexnyckel 1x 16. M6 bricks 6x 2. Konsol video-/diabildsprojektor 1x 5. Monteringsarm 3x 8. M4 Skruv 4x 11. M6 bricks 3x 14. 6 mm skruv 3x 17. Skruv med distans 3x 3. 15 cm förlängningsrör 1x 6. Gummipackningsring 1x 9. Adapterdel fäste video-/diabildsprojektor 2x 12. 5 mm Insexnyckel 1x 15. Plugg (konkrets) 3x

4 Notering om säkerhet:

WARNING! Endast utbildade yrkesmän är behöriga att inspektera väggen samt installera och ta bort produkten! Bland annat finns risken för elektriska stötar, blåmärken och krossning!

• Installera systemet och enheterna som monteras på ett sådant sätt att personer inte skadas eller att föremål skadas genom att falla ned.
• Ta bort allt förpackningsmaterial eftersom barn kan skära sig på dessa under lek. Vidare finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.
• Vi rekommenderar att vägginstallationen endast utförs av kvalificerad tekniker.
• Vi rekommenderar att låta takinstallationen utföras av en kvalificerad tekniker.
• För att undvika olyckor är det nödvändigt att undersöka taket innan installationen eller att noggrant leta efter en säker plats för installationen. Titta om det finns strömförande kablar i taket eller andra rör som inte får skadas!
• Taket måste vara tillräckligt stark där installationen ska ske att den klarar minst fyra gånger den totala vikten för produkten, ljud-/videoenheter, konsolen och installationsmaterialet.
• Platsen för installationen måste klara att stå emot jordbävningar och andra starka vibrationer.
• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.
• Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vägg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!
• Installera endast på en vertikal vägg. Undvik lutande ytor eftersom andra dragpåkännin-gar kan påverka materialet.
• Installera inte produkten på platser som utsätts för vibrationer eller svängningar.
• Modifiera inte eller ändra något tillbehör! Se också till att läsa kapitlet "Garanti och ansvar". Vidrör inte några skadade delar.
• Dra åt alla skruvar. Använd inte för mycket kraft för att undvika att skruvarna brister och slirar i gångorna.
• Borrhålen är synliga i taket efter att projektorkonsolen och dess tillbehör har tagits bort. Efter lång användning kan en fläck bli kvar i taket.
• Installera inte produkten på platser som utsätts för direkt solljus eller starkt ljus. Detta kommer att öka tröttheten i ögonen vid tittande på skärmen. Lämna tillräckligt med utrymme runt utmatningsenheterna samt ljud-/videoenheterna och runt hela systemet för att garantera tillräckligt med ventilation och säkerhetsmarginal för att undvika skador.
• Under transport, följ detaljerna som listas i kapitlet "Specifikationer" och vidtag åtgärder lämpliga för transport.
• För frågor, defekter, mekaniska skador, funktionsfel och andra funktionella problem som inte kan lösas med hjälp av denna guide, kontakta din återförsäljare för reparation eller utbyta såsom beskrivs i kapitlet "garanti och ansvar".
• Uppmärksamma den maximala belastningen som listas i kapitlet "Specifikationer".
• Observera också användarvillkoren som beskrivs i kapitlet "Avsedd användning".
• De medföljande komponenterna är endast lämpliga för installation i ett massivt tak av sten eller betong. Om materialet i väggen är något annat måste motsvarande installati onsmaterial användas. Under alla förhållanden rådfråga en specialist.

5 Notering om avyttring:

Denna produkt får inte kastas i den vanliga hushållssoporna. Återlämna din enhet utan kostnad vid slutet av dess livslängd på en återvinningsstation som skapats för detta syfte eller på försäljningsstället. Detaljer för avyttring regleras i relevanta lagar.

Återvinningsbart material överförs till återvinning för att bli nytt råmaterial. Följande återvinningsbart material samlas in på lokala insamlingsplatser:

• Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av återvinning av förbrukad utrustning bidrar betydligt till skydd av naturen.

6 Installation:

WARNING! Endast utbildade professionella yrkesarbetare är behöriga att installera enheten i taket och att ta bort den därifrån. För ytterligare information läs kapitlet "Noteringar om säkerhet" och "Felsökning".

a) Installation av Video- eller diabildsprojektorkonsol:

Använd skruvar (17) för att montera monteringsarmarna (5).

Ställ in monterin

Du kan välja mellan alternativ I, II eller III för att ställa in monte ingsarmarna på samma höjd på video- eller diabildprojektorhöljet.

I II III

Skjut monteringsarmarna mot mitten av video- eller diabildsprojektor höljet och använd M6 skruvar (7), brickor (11) och (16) för att montera dem på video- eller diabildsprojektorkonsolen (2). Dra sedan åt skruvarna.

b1) Specialinstallation för Toshiba modeller:

Använd M4 skruvar (8) för att ansluta adapterdelarna (9) till video-/diabildprojektorn.

Använd skruvar (17) för att fixera monteringsarmen (5).

Skjut monteringsarmarna mot mitten av video- eller diabildprojektorhöljet och använd M6 skruvar (7), brickor (11) och (16) för att montera dem på video- eller diabildsprojektorkonsolen (2).

Drag åt skruvarna.

b2) Specialinstallation för Philips modeller:

För in adapterdelarna (10) i konsolen som levererats för dem på video- / diabildprojektorhöljet.

Använd skruvar (17) för att fixera monteringsarmen (5).

Skjut monteringsarmarna mot mitten av video- / diabildprojektorhöljet och använd M6 skruvar (7) och brickor för att montera dem på video- eller diabildprojektorkonsolen (2).

Drag åt skruvarna.

b) Installation av takkonsol:

Använd takplattan (1) som mall för att markera de tre hålen som skall borras i taket. Kontrollera om det finns vatten- eller gasledningar eller elledningar i taket innan du borrar!

Använd en 8 mm betongborr för att borra hålen med ett djup på 50 mm. Mata in en plugg (15) i vardera av de borrade hålen. Använd tre skruvar (14) och brickor (16) för att montera takplattan (1) i taket.

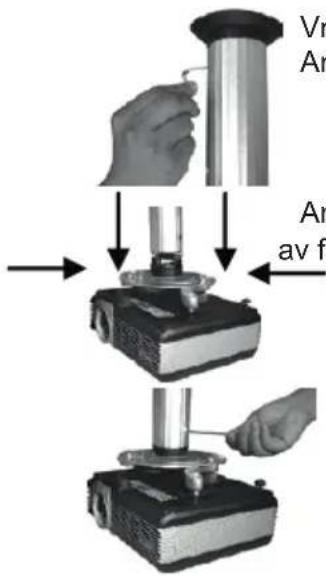

c) Montering av tak och videoprojektorkonsol:

Kablar kan stuvas in i förlängningsröret.

Anslut takplattan till ett av förlängningsrören (3) eller (4), för att göra detta måste du trycka på båda skruvarna och skjuta takplattan in i förlängningsröret.

Vrid skruvarna motturs för att ansluta den säkert till förlängningsröret. Använd insexnyckeln (13) för detta.

Anslut videoprojektorkonsolen – såsom i steg 1 – till den andra änden av förlängningsröret:

Vrid skruvarna moturs för att ansluta den säkert till förlängningsröret. Använd insexnyckeln (13) för detta.

d) Justering:

Om så önskas så kan lutningsvinkeln ställas in på konsolen.

NOTERA: Installationen är färdig. För demontering måste utföras i motsatt ordning.

7 Garanti och Ansvar:

• Då tillverkaren inte kan påverka typ av tak och installationen av produkten gäller garantin för produkten endast installationssatsen.
• Tillverkaren lämnar garanti för denna nya enhet under 2 år.
• Eftersom tillverkaren inte kan påverka väggtyp och installationen av vägginstallationssatsen gäller garantin för produkten endast installationssatsen.
• Om något fel eller skada upptäcks på din enhet, kontakta din återförsäljare och ta med ditt kvitto eller faktura som bevis på inköp om så behövs. Din återförsäljare kommer att reparera felet antingen på plats eller skicka enheten till tillverkaren. Du kan underlätta för våra tekniker genom att beskriva ditt eventuella fel i detalj – endast då kan du garanteras att felet som uppstår sällan kommer att hittas och säkert repareras.
• Om din återförsäljare inte kan kontaktas kan du kontakta oss direkt.
• Tillverkaren är inte ansvarig för skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits i denna guide. Detta inkluderar bland annat alla ändringar och modifikationner av produkten och dess tillbehör.
• All annan användning än den som beskrivs in denna bruksanvisning är inte tillåten och kan göra att garantin förloras och friskrivning från ansvar.
• Vi förbehåller vår rätt mot tryckfel och ändringar av enheten, förpackningen och bruksanvisningen.

8 Vård, underhåll, lagring och transport:

• Använd ett torrt linnetyg för att rengöra produkten eller använd en lätt fuktad trasa för svåra fläckar. Se upp för strömförande kablar på din enhet under rengöringen! Dra ur kontakten före rengöringen!
• Se till att inte någon kroppsdel kläms i den svängande enheten när enhetens delar svängs runt!

WARNING! Det finns risk för elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrymme runt skärmen för att garantera tillräcklig ventilation och kontrollera spelrummet för systemet om så behövs.
• Kontrollera regelbundet att alla tillsatser och skruvar sitter fast och dra åt dem igen om de är lösa. Detta kan orsakas av exempelvis regelbundna förflyttningar.
• Undvik platser med höga temperaturer, fuktighet eller platser som kan bli våta, även under vård, underhåll, lagring och transport.
• Borrhålen i väggen är fortfarande synliga efter att enheten och vägginstallationssat-sen tagits bort. Efter lång användning kan en fläck bli kvar på väggen.
• Följ säkerhetssymbolerna på förpacknin-gen under transport.

9 Felsökning:

Problem	Åtgärd	Märkning
Hur kontrolleras takets kvalitet?	Kontrollera taket och materialet bakom gips och tapeter. Rådfråga utbildade proffs.	Rörlig belastning för boytor listas exempelvis i standar-der såsom DIN 1055 och EN 594.
Vilka hål måste borras?	Läs kapitlet "Förpackningens delar" och Installation".	Hålen är markerade på ritningen.
video- och diaprojektorkonsol är svår att rikta in.	Be en andra person om hjälp och observera "Noteringar om säkerhet"!Läs kapitel 5.Kontrollera alla tillsatser och kontakta din återförsäl-jare om så behövs.
andra problem:	Kontakta oss.	Kontaktdetaljer - omslaget

10 Specifikationer:

Modell 51945 / 51946
max. last 10 kg
Vikt 1,1 kg
Mått 130-320 x 80/170 mm
Avstånd av hål 130 - 320 mm
Avståndet från taket 80 / 170 mm
Lutningsvinkel +/-15°
Vridningsvinkel -
