TV EasyFlex M - Fäste för platt skärm Cabstone - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för platt skärm
Märke	Cabstone
Modell	TV EasyFlex M
Kompatibel skärmstorlek	250 – 740 mm (10" – 30")
Maximal belastning	30 kg
Fästets vikt	1,1 kg
Mått (B x H x D)	220 x 220 x 90 mm
Kompatibla VESA-standarder	50x50, 75x75, 100x100, 100x200, 200x200 mm
Avstånd från väggen	90 mm
Lutningsvinkel	+/- 20°
Vridningsvinkel	+/- 45°
Material	Pulverlackerat stål
Typ av väggmontering	Massiv vägg i sten eller betong
Paketets innehåll	1x väggfäste, 1x monteringssats (skruvar, pluggar), 1x manual
Installation	Av en kvalificerad installatör
Underhåll och rengöring	Torr eller lätt fuktad trasa, koppla bort före rengöring
Säkerhet	Kontrollera väggens hållfasthet (4x totalvikten), undvik närhet till luftkonditionering, damm, fukt
Garanti	2 år (täcker endast satsen, inte installationen)
Felsökning	Kontakta återförsäljaren eller tillverkaren
Avfallshantering	Släng inte i hushållsavfallet, återvinn på en insamlingsplats

Vanliga frågor - TV EasyFlex M Cabstone

Vilka skärmstorlekar är kompatibla med TV EasyFlex M-fästet ?

Fästet är utformat för skärmar från 10 till 30 tum (250 till 740 mm).

Vilken är den maximala belastningen som detta väggfäste tål ?

Maximal belastning är 30 kg.

Vilka VESA-standarder är kompatibla ?

Tillgängliga VESA-standarder: 50x50, 75x75, 100x100, 100x200 och 200x200 mm.

Kan jag luta eller vrida skärmen efter montering ?

Ja, fästet möjliggör lutning på +/- 20° och vridning på +/- 45°.

Är fästet lämpligt för alla väggtyper ?

Den medföljande satsen är avsedd för massiva väggar i betong eller sten. För andra material, kontakta en specialist.

Kan jag installera fästet själv ?

Det rekommenderas att anlita en kvalificerad installatör för monteringen för att undvika fallrisk.

Vilka verktyg behövs för installationen ?

Du behöver ett vattenpass, en borrmaskin med 10 mm borr, en hammare och en skruvmejsel.

Hur rengör jag väggfästet ?

Använd en torr eller lätt fuktad trasa. Koppla bort elkablarna före rengöring.

Vilket är avståndet mellan väggen och skärmen ?

Skärmen är 90 mm från väggen.

Vad gör jag om en skruv eller infästning lossnar ?

Kontrollera alla infästningar regelbundet och dra åt dem vid behov. Om ett fel kvarstår, kontakta din återförsäljare.

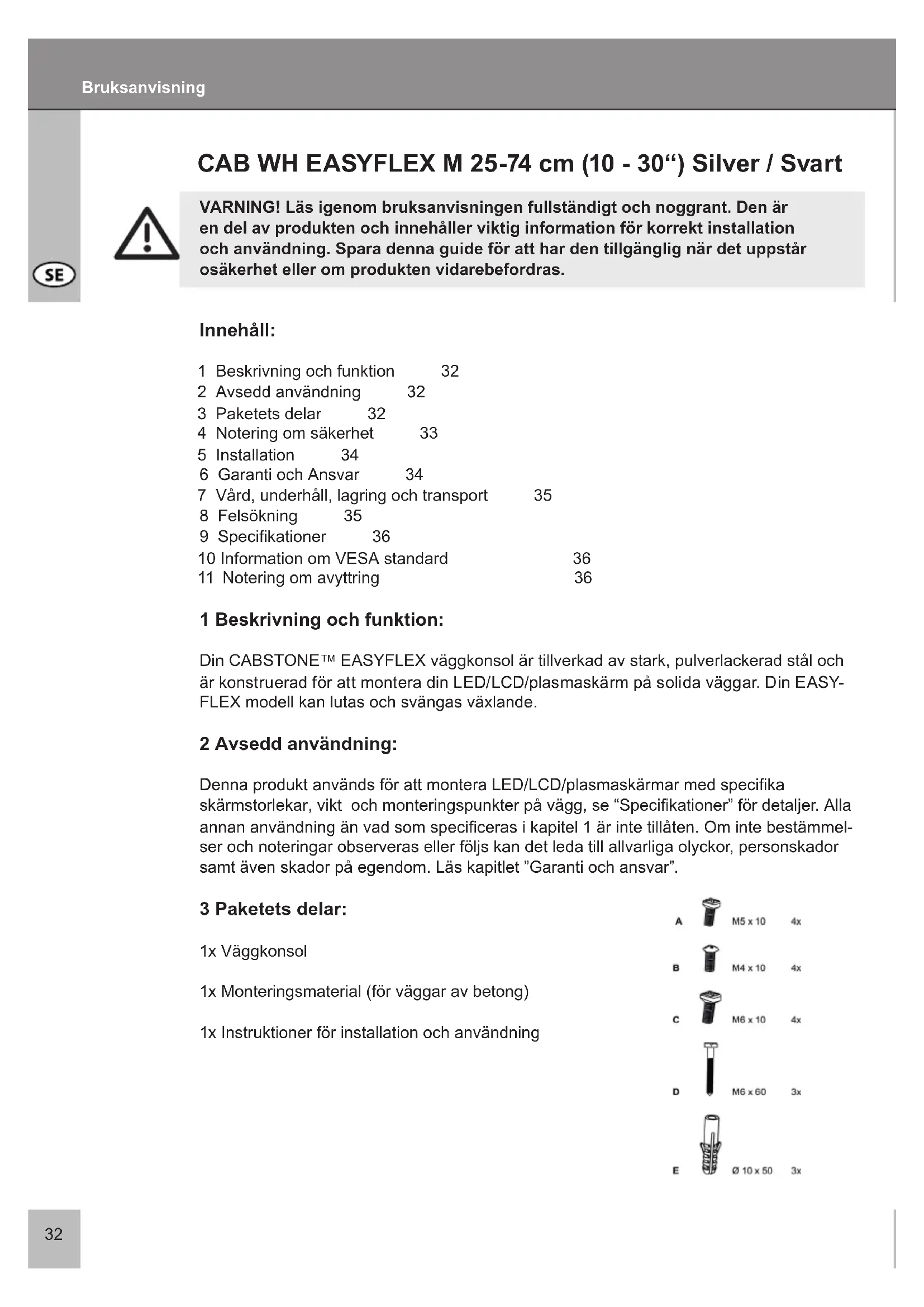

BRUKSANVISNING TV EasyFlex M Cabstone

WARNING! Läs igenom bruksanvisningen fullständigt och noggrant. Den är en del av produkten och innehåller viktig information för korrekt installation och användning. Spara denna guide för att har den tillgänglig när det uppstår osäkerhet eller om produkten vidarebefordras.

Innehåll:

1 Beskrivning och funktion 32
2 Avsedd användning 32
3 Paketets delar 32
4 Notering om säkerhet 33
5 Installation 34
6 Garanti och Ansvar 34
7 Vård, underhåll, lagring och transport 35
8 Felsökning 35
9 Specifikationer 36
10 Information om VESA standard 36
11 Notering om avyttring 36

1 Beskrivning och funktion:

Din CABSTONE™ EASYFLEX väggkonsol är tillverkad av stark, pulverlackerad stål och är konstruerad för att montera din LED/LCD/plasmaskärm på solida väggar. Din EASY-FLEX modell kan lutas och svängas växlande.

2 Avsedd användning:

Denna produkt används för att montera LED/LCD/plasmaskärmar med specifika skärmstorlekar, vikt och monteringspunkter på vägg, se "Specifikationer" för detaljer. Alla annan användning än vad som specificeras i kapitel 1 är inte tillåten. Om inte bestämmelser och noteringar observeras eller följs kan det leda till allvarliga olyckor, personskador samt även skador på egendom. Läs kapitlet "Garanti och ansvar".

3 Paketets delar:

1x Väggkonsol

1x Monteringsmaterial (för väggar av betong)

1x Instruktioner för installation och användning

A M5 x 10 4x B M4 x 10 4x C M6 x 10 4x D M6 x 60 3x E Ø 10 x 50 3x

4 Notering om säkerhet:

WARNING! Endast utbildade yrkesmän är behöriga att inspektera väggen samt installera och ta bort produkten! Bland annat finns risken för elektriska stötar, blåmärken och krossning!

- Din CABSTONE ^TM produkt är ingen leksak och är inte avsedd för barn eftersom den innehåller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!

- Installera systemet och enheterna som monteras på ett sådant sätt att personer inte skadas eller att föremål skadas genom att falla ned.

- Ta bort allt förpackningsmaterial eftersom barn kan skära sig på dessa under lek. Vidare finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.

- Vi rekommenderar att vägginstallationen endast utförs av kvalificerad tekniker.

- För att undvika olyckor är det nödvändigt att undersöka väggen innan installationen eller att noggrant leta efter en säker plats för installationen. Se upp för strömförande kablar som finns i väggen!

- Väggen måste vara tillräckligt stark där installationen ska ske att den klarar minst fyra gånger den totala vikten för produkten, ljud-/videoenheter, konsolen och installationsmate-rialet.

- Läs också igenom kapitlet "Specifikationer".

- Platsen för installationen måste klara att stå emot jordbävningar och andra starka vibrationer.

- Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.

- Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vägg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!

- Installera endast på en vertikal vägg. Undvik lutande ytor eftersom andra dragpåkännin-gar kan påverka materialet.

- Installera inte produkten på platser som utsätts för vibrationer eller svängningar.

- Modifiera inte eller ändra något tillbehör! Se också till att läsa kapitlet "Garanti och ansvar". Vidrör inte några skadade delar.

- Dra åt alla skruvar. Använd inte för mycket kraft för att undvika att skruvarna brister och slirar i gångorna.

- Borrhålen i väggen är fortfarande synliga efter att enhetskonsolen och kabelhanterings-ystemet tagits bort. Efter lång användning kan en fläck bli kvar på väggen.

- Installera inte produkten på platser som utsätts för direkt solljus eller starkt ljus. Detta kommer att öka tröttheten i ögonen vid tittande på skärmen. Lämna tillräckligt med utrymme runt utmatningsenheterna samt ljud-/videoenheterna och runt hela systemet för att garantera tillräckligt med ventilation och säkerhetsmarginal för att undvika skador.

- Under transport, följ detaljerna som listas i kapitlet "Specifikationer" och vidtag åtgärder lämpliga för transport.

- För frågor, defekter, mekaniska skador, funktionsfel och andra funktionella problem som inte kan lösas med hjälp av denna guide, kontakta din återförsäljare för reparation eller utbyta såsom beskrivs i kapitlet "garanti och ansvar".

- Uppmärksamma den maximala belastningen som listas i kapitlet "Specifikationer".

- Observera också användarvillkoren som beskrivs i kapitlet "Avsedd användning".

- De medföljande komponenterna är endast lämpliga för installation på en fast sten- eller betongvägg. Om materialet i väggen är något annat måste motsvarande installationsmaterial användas. Under alla förhållanden rådfråga en specialist.

- Se till att använda korrekt gängstorlek under installationen av skärmen på väggkonsolen.

5 Installation:

WARNING! Beroende på väggtyp används olika hål för olika modeller! Endast utbildade professionella yrkesarbetare är behöriga att installera enheten på väggen och att ta bort den därifrån. För ytterligare information läs kapitlet "Noteringar om säkerhet" och "Felsökning".

Steg 1

Vägginstallation: 1

Använd väggkonsolen som visas i figur 1 som mall för att markera placeringen på väggen med ett vattenpass. Kontrollera om det finns vatten- eller gasledningar eller elledningar i väggen innan du borrar! Använd en 10 mm betongborr för att borra hålen med ett djup på 60 mm. För in plugg (E) i de tre borrade hålen När så görs kan en hammare vara användbar. Skruva i skruvarna (D) i hålen. Nu kan du haka fast väggkonsolen på skruvarna som satts fast tidigare.

Använd de medföljande skruvarna (A), (B) eller (C) för att fästa skärmkonsolen på skärmen. Standardkonsolen är lämplig för VESA 50 mm / 75 mm / 100 mm / 200 mm och 200 mm x 100 mm.

WARNING! Håll alltid fast skärmen under hela justeringen eller be en andra person att hjälpa dig!

Skruva den över justerskruven ett eller två varv moturs. Ställ in skärmen till önskad lutning. Dra åt justerskruven igen i överkant i medurs riktning.

ANMÄRKNING:

Installationen är färdig. Genomför ovanstående i motsatt ordning för att demontera.

6 Garanti och Ansvar:

• Tillverkaren lämnar garanti för denna nya enhet under 2 år.
• Eftersom tillverkaren inte kan påverka väggtyp och installationen av vägginstallati-onsatsen gäller garantin för produkten endast installationssatsen.
• Om något fel eller skada upptäcks på din enhet, kontakta din återförsäljare och ta med ditt kvitto eller faktura som bevis på inköp om så behövs. Din återförsäljare kommer att reparera felet antingen på plats eller skicka enheten till tillverkaren. Du kan underlätta för våra tekniker genom att beskriva ditt eventuella fel i detalj – endast då kan du garanteras att felet som uppstår sällan kommer att hittas och säkert repareras.
• Om din återförsäljare inte kan kontaktas kan du kontakta oss direkt.

• Tillverkaren är inte ansvarig för skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits i denna guide. Detta inkluderar bland annat alla ändringar och modifikatio-ner av produkten och dess tillbehör.

• All annan användning än den som beskrivs in denna bruksanvisning är inte tillåten och kan göra att garantin förloras och friskrivning från ansvar.

• Vi förbehåller vår rätt mot tryckfel och ändringar av enheten, förpackningen och bruksanvisningen.

7 Vård, underhåll, lagring och transport:

• Använd ett torrt linnetyg för att rengöra produkten eller använd en lätt fuktad trasa för svåra fläckar. Se upp för strömförande kablar på din enhet under rengöringen! Dra ur kontakten före rengöringen!
• Se till att inte någon kroppsdel kläms i den svängande enheten när enhetens delar svängs runt!

WARNING! Bland annat finns risken för elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrymme runt skärmen för att garantera tillräcklig ventilation och kontrollera spelrummet för systemet om så behövs.
• Kontrollera regelbundet att alla tillsatser och skruvar sitter fast och dra åt dem igen om de är lösa. Detta kan orsakas av exempelvis regelbundna förflyttningar.
• Undvik platser med höga temperaturer, fuktighet eller platser som kan bli våta, även under vård, underhåll, lagring och transport.
• Borrhålen i väggen är fortfarande synliga efter att enheten och vägginstallationssat-sen tagits bort. Efter lång användning kan en fläck bli kvar på väggen.
• Följ säkerhetssymbolerna på förpacknin-gen under transport.

8 Felsökning:

Problem	Åtgärd	Märkning
Hur kontrolleras väggens kvalitet?	Kontrollera väggtjockleken och materialet bakom gips och tapeter. Rådfråga utbildade proffs.	Rörlig belastning för boytor listas exempelvis i standar-der såsom DIN 1055 och EN 594.
Vilka hål måste borras?	Läs kapitlet "Förpackningens delar" och Installation".	Hålen är markerade på ritningen.
Väggkonsolen är svår att rikta in.	Be en andra person om hjälp och observera "Noteringar om säkerhet"! Läs kapitel 5. Kontrollera alla tillsatser och kontakta din återförsäl-jare om så behövs.
andra frågor:	Kontakta oss.	Kontaktdetaljer - omslaget

9 Specifikationer:

Modell 51926 / 51927
Skärmstorlek 250 – 740 mm, 10“ – 30“
max. belastning 30 kg
Vikt 1,1 kg
Mått 220 x 220 x 90 mm
VESA håldiameter 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
100 x 200 mm
	200 x 200 mm
Väggavstånd 90 mm
Lutningsvinkel +/- 20°
Vridningsvinkel +/- 45°

10 Information om VESA standard:

För att harmonisera monteringsalternativ för monitorer, TV-enheter och deras ställningar och väggkonsoler på ett användarvänligt sätt definierar, VESA (Video Electronic Standard Organization) 3 standarder för användningen som nämns ovan. Genom att använda relevant VESA standard som specificeras på skärmenheten eller i dess bruksanvisning och specifikationerna i denna guide kan du definiera möjliga monteringspunkter. Vissa Modellerna tillåter en steglöst varierbar individuell montering. (til exempel 300 x 300 mm för Sony TVs)..

VESA klass Hålavständ för montering av monitorer

MIS-D: 75 x 75 eller 100 x 100 mm

MIS-E: 200 x 100 eller 200 x 200 mm

MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400

eller 800 x 400 mm

11 Notering om avyttring:

Denna produkt får inte kastas i den vanliga hushållssoporna. Återlämna din enhet utan kostnad vid slutet av dess livslängd på en återvinningsstation som skapats för detta syfte eller på försäljningsstället. Detaljer för avyttring regleras i relevanta lagar.

Återvinningsbart material överförs till återvinning för att bli nytt råmaterial. Följande återvinningsbart material samlas in på lokala insamlingsplatser:

- Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av återvinning av förbrukad utrustning bidrar betydligt till skydd av naturen.
