TV EasyFlex M - Soporte para pantalla plana Cabstone - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural para pantalla plana
Marca	Cabstone
Modelo	TV EasyFlex M
Tamaño de pantalla compatible	250 – 740 mm (10" – 30")
Carga máxima	30 kg
Peso del soporte	1,1 kg
Dimensiones (An x Al x Pr)	220 x 220 x 90 mm
Normas VESA compatibles	50x50, 75x75, 100x100, 100x200, 200x200 mm
Distancia a la pared	90 mm
Ángulo de inclinación	+/- 20°
Ángulo de giro	+/- 45°
Material	Acero resistente recubierto de polvo
Tipo de montaje mural	Pared maciza de piedra u hormigón
Contenido del paquete	1x soporte mural, 1x kit de montaje (tornillos, tacos), 1x manual
Instalación	Por un profesional cualificado
Mantenimiento y limpieza	Paño seco o ligeramente húmedo, desconectar antes de limpiar
Seguridad	Verificar la resistencia de la pared (4x el peso total), evitar proximidad aire acondicionado, polvo, humedad
Garantía	2 años (solo cubre el kit, no la instalación)
Asistencia técnica	Contactar al distribuidor o al fabricante
Eliminación	No tirar a la basura doméstica, reciclar en un punto de recogida

Preguntas frecuentes - TV EasyFlex M Cabstone

¿Qué tamaños de pantalla son compatibles con el soporte TV EasyFlex M?

El soporte está diseñado para pantallas de 10 a 30 pulgadas (250 a 740 mm).

¿Cuál es la carga máxima soportada por este soporte de pared?

La carga máxima es de 30 kg.

¿Cuáles son las normas VESA compatibles?

Las normas VESA disponibles son: 50x50, 75x75, 100x100, 100x200 y 200x200 mm.

¿Puedo inclinar o girar la pantalla después de la instalación?

Sí, el soporte permite una inclinación de +/- 20° y un giro de +/- 45°.

¿El soporte es adecuado para todo tipo de paredes?

El kit incluido está diseñado para paredes macizas de hormigón o piedra. Para otros materiales, consulte a un especialista.

¿Puedo instalar el soporte yo mismo?

Se recomienda llamar a un profesional cualificado para la instalación para evitar cualquier riesgo de caída.

¿Qué herramientas se necesitan para la instalación?

Necesitará un nivel, un taladro con broca de 10 mm, un martillo y un destornillador.

¿Cómo limpiar el soporte de pared?

Use un paño seco o ligeramente húmedo. Desconecte los cables eléctricos antes de limpiar.

¿Cuál es la distancia entre la pared y la pantalla?

La pantalla está a 90 mm de la pared.

¿Qué hacer si un tornillo o fijación se afloja?

Verifique regularmente todas las fijaciones y apriételas si es necesario. Si persiste un defecto, contacte a su distribuidor.

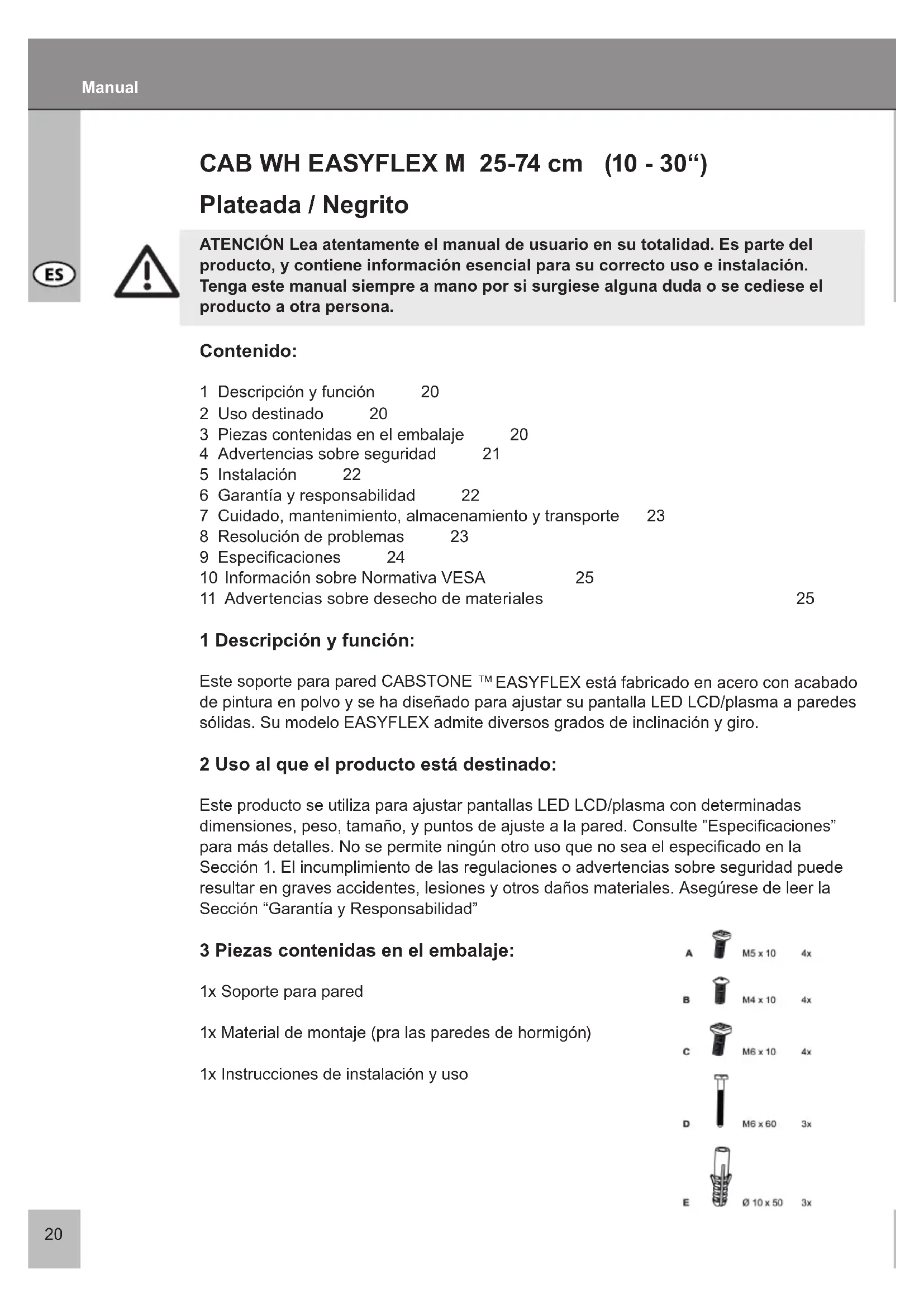

MANUAL DE USUARIO TV EasyFlex M Cabstone

ATENCIÓN Lea atentamente el manual de usuario en su totalidad. Es parte del producto, y contiene información esencial para su correcto uso e instalación. Tenga este manual siempre a mano por si surgiese alguna duda o se cediese el producto a otra persona.

Contenido:

1 Descripción y función 20
2 Uso destinado 20
3 Piezas contenidas en el embalaje 20
4 Advertencias sobre seguridad 21
5 Instalación 22
6 Garantía y responsabilidad 22
7 Cuidado, mantenimiento, almacenamiento y transporte 23
8 Resolución de problemas 23
9 Especificaciones 24
10 Información sobre Normativa VESA 25
11 Advertencias sobre desecho de materiales 25

1 Descripción y función:

Este soporte para pared CABSTONE ^TM EASYFLEX está fabricado en acero con acabado de pintura en polvo y se ha diseñado para ajustar su pantalla LED LCD/plasma a paredes sólidas. Su modelo EASYFLEX admite diversos grados de inclinación y giro.

2 Uso al que el producto está destinado:

Este producto se utiliza para ajustar pantallas LED LCD/plasma con determinadas dimensiones, peso, tamaño, y puntos de ajuste a la pared. Consulte "Especificaciones" para más detalles. No se permite ningún otro uso que no sea el especificado en la Sección 1. El incumplimiento de las regulaciones o advertencias sobre seguridad puede resultar en graves accidentes, lesiones y otros daños materiales. Asegúrese de leer la Sección "Garantía y Responsabilidad"

3 Piezas contenidas en el embalaje:

1x Soporte para pared
1x Material de montaje (pra las paredes de hormigón)
1x Instrucciones de instalación y uso

A M5 x 10 4x B M4 x 10 4x C M6 x 10 4x D M6 x 60 3x E Ø 10 x 50 3x

4 Advertencias sobre seguridad:

ATENCIÓN Sólo los profesionales cualificados están autorizados a inspeccionar la pared, así como a instalar o extraer el producto. Los riesgos son, entre otros, descarga eléctrica, lesiones y roturas.

• Este producto CABSTONE ™ no es un juguete y no debe ser manipulado por niños, ya que contiene piezas pequeñas que podrían tragarse o causar lesiones en caso de ser utilizadas de forma inapropiada.
• Instale el sistema y dispositivos que le acompañan de forma que no se puedan producir lesiones o daños materiales en caso de caída.
• Deseche los materiales de embalaje, ya que los niños podrían jugar con ellos y cortarse. Existe además riesgo de asfixia o inhalación de materiales aislantes.
• Recomendamos que la instalación en pared sea efectuada sólo por técnicos cualificados.
• Para evitar accidentes, es necesario comprobar la estructura de la pared antes de la instalación, o elegir el lugar más seguro para la misma. Tenga especial cuidado con posibles cables desprotegidos de aislante en la pared.
• La pared deberá ser lo suficientemente sólida en el punto de instalación para soportar cuatro veces el peso total del producto, de los dispositivos de vídeo/audio, del soporte y del material de instalación.
• Lea también la Sección "Especificaciones".
• El lugar elegido para la instalación debe estar a prueba de terremotos u otras vibraciones fuertes.
• Evite los lugares sometidos a altas temperaturas o humedad, o aquellos que puedan entrar en contacto con agua.
• No instale el producto cerca de salidas de aire acondicionado o en lugares con exceso de polvo o humo.
• Instale el soporte únicamente en paredes verticales. Evite las superficies inclinadas, ya que cualquier otro esfuerzo de tracción podría interactuar con el material.
• NO coloque nunca la pantalla reposando sobre su parte frontal durante la instalación, apóyela sobre una pared o superficie sólida. Colocar la pantalla sobre la parte frontal podría ocasionarle daños permanentes.
• No instale el producto en lugares sometidos a vibración u oscilación.
• No modifique ni altere ninguno de los accesorios. Asegúrese de leer la Sección "Garantía y Responsabilidad" No utilice ninguna pieza dañada.
• Ajuste bien todos los tornillos. No utilice excesiva fuerza para evitar que se rompan los tornillos o se giren excesivamente las roscas.
• Los orificios taladrados en la pared serán aún visibles una vez que el dispositivo de soporte y el sistema de administración de cables se hayan extraído. Tras su uso durante un período prolongado de tiempo, puede que quede una mancha en la pared.
• No instale el producto en lugares sometidos a radiación solar directa o a una iluminación intensa. Ello resultaría en un aumento de la fatiga visual cuando se mire a la pantalla. Deje espacio suficiente alrededor de los dispositivos de salida, dispositivos de audio/vídeo y alrededor de la totalidad del sistema para asegurar una adecuada ventilación y libertad de movimiento, así como para evitar daños.
• Durante el transporte del producto, respete lo indicado en la Sección „Especificaciones“, y tome las medidas adecuadas para el transporte.
• En caso de dudas, defectos, daños mecánicos, mal funcionamiento o cualquier otro problema que no pueda aclararse mediante este manual, contacte con su distribuidor para obtener ayuda técnica o sustitución, tal como se describe en la Sección “Garantía y

responsabilidad".

• Respete los pesos máximos enumerados en la Sección “Especificaciones”.
• Respete también las condiciones de uso descritas en la Sección "Uso destinado".
• Los componentes proporcionados sólo son apropiados para la instalación en paredes sólidas de piedra o cemento. Si la estructura de su pared es diferente, habrá de utilizarse el material de instalación correspondiente. En cualquier caso, consulte con un especialista.
• Asegúrese de utilizar el tamaño correcto de rosca durante la instalación de la pantalla al soporte de pared.

5 Instalación:

ATENCIÓN Sólo los profesionales cualificados están autorizados a instalar o extraer el dispositivo de la pared. Para más información, consulte las Secciones "Advertencias sobre seguridad" y „Resolución de problemas”.

Paso 1

Instalación en la pared: 1

Utilice el soporte para pared que se muestra en la Figura 1 como plantilla para marcar la posición de ajuste a la pared con ayuda de un nivel. Antes de taladrar, compruebe que no haya tuberías de agua o gas, o cables eléctricos detrás de la pared. Utilice una broca para piedra de 10 mm para hacer orificios de 60 mm de profundidad. Introduzca los tojinos (E) en los 3 orificios taladrados. Un martillo podrá resultarle útil para hacerlo. Inserte los tornillos (D) en los orificios. Ahora podrá enganchar los soportes para pared a los tornillos previa

Instalación de la pantalla: 2

Utilice los tornillos proporcionados (A), (B), o (C) para ajustar el soporte a su pantalla. El soporte estándar es compatible con VESA 50mm / 75mm / 100mm / 200mm, y 200mm x 100mm.

ATENCIÓN Sujete siempre la pantalla durante todo el proceso de ajuste, o pida ayuda a otra persona.

Gire el tornillo de ajuste en la vista superior una o dos veces hacia la izquierda. Ajuste la pantalla con el grado de inclinación deseado. Apriete de nuevo el tornillo de ajuste en la vista superior hacia la derecha.

NOTA:

La instalación está completa. Para extraer el dispositivo, siga los pasos en orden inverso.

6 Garantía y responsabilidad:

• El fabricante garantiza este nuevo dispositivo por un período de 2 años.
• Ya que el fabricante no responde del tipo de pared o del proceso de instalación, la

garantía del producto sólo cubre el kit de instalación.

• En caso de detectar algún defecto o daño en su dispositivo, contacte con su distribuidor y proporcione su factura o comprobante de compra en caso necesario. Su distribuidor reparará el daño en el punto de distribución o bien enviará el producto al fabricante. Para facilitar el trabajo de nuestro equipo técnico, describa con detalle los posibles defectos. Sólo de este modo podrá garantizarse que los defectos que se producen muy ocasionalmente puedan detectarse y solucionarse adecuadamente.
• En caso de no poder contactar con su distribuidor, puede ponerse en contacto con nosotros directamente.
• El fabricante no se hace responsable de lesiones o daños materiales ocasionados por el proceso de instalación o manejo no descritos en este manual. Esto incluye, entre otros, cualquier alteración y modificación del producto y sus accesorios.
• Cualquier otro uso del producto aparte del descrito en este manual supondrá la anulación de la garantía y el fabricante no se hará responsable del mismo.
• El fabricante no se hace responsable de posibles a errores de imprenta y cambios en el dispositivo, su embalaje o manual de usuario.

7 Cuidado, mantenimiento, almacenamiento y transporte:

• Utilice un paño seco para limpiar el producto, o bien un paño ligeramente humedecido para manchas más persistentes. Durante la limpieza, tenga especial cuidado con posibles cables desprotegidos. Desenchufe el producto antes de proceder a su limpieza.
• Asegúrese de que ninguna pieza quede enganchada en el dispositivo giratorio cuando éste se gire.

ATENCIÓN Existe riesgo de descarga eléctrica y lesiones.

• Compruebe que existe suficiente espacio alrededor de la pantalla para asegurar su ventilación y compruebe que haya espacio libre alrededor del sistema en caso necesario.
• Revise periódicamente la fijación de tornillos y accesorios, y ajustelos de nuevo en caso de que se hayan aflojado. Esto puede ocurrir, por ejemplo, por un movimiento frecuente.
• Evite los lugares sometidos a altas temperaturas o humedad, o aquellos que puedan entrar en contacto con líquidos. Respete esta norma para el cuidado, mantenimiento, almacenamiento y transporte del producto.
• Los orificios taladrados en la pared serán aún visibles una vez que el dispositivo y el kit de instalación se hayan extraído. Tras su uso durante un período prolongado de tiempo, puede que quede una mancha en la pared.
• Respete los símbolos de seguridad del embalaje durante el transporte del producto.

8 Resolución de problemas:

Problema

Cómo se puede comprobar la calidad de la pared?

Solución

Compruebe el grosor de la pared, así como el material bajo la escayola y el papel de la pared. Consulte con profesiona

Referencia

Las cargas móviles para espacios habitables se especifican en las normas DIN 1055, y EN 594.

Qué orificios deben taladrarse?	les cualificados.	Marcan que los agujeros centrará.
El soporte de pared no se alinea facilmente.	Pida ayuda a otra persona, y respete las instrucciones en la Sección 4.Consulte la Sección 5.Compruebe todos los ajustes realizados y contacte con su distribuidor en caso necesario.
otras preguntas:	Póngase en contacto con nosotros.	Datos de contacto - dorso

9 Especificaciones:

Modelo 51926 / 51927
Tamaño de pantalla 250 – 740 mm, 10“ – 30“
carga máxima 30 kg
Peso 1,1 kg
Dimensiones 220 x 220 x 90 mm
Diámetro de los orificios VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	100 x 200 mm
	200 x 200 mm
Distancia de la pared 90 mm
Ángulo de inclinación +/-20°
Ángulo de giro +/-45°

10 Información sobre Normativa VESA:

Con objeto de regular las opciones para monitores y dispositivos de TV, así como sus bases y soportes para pared de la forma más cómoda para el usuario, VESA (Asociación para estándares electrónicos y de vídeo) ha establecido 3 normas para los dispositivos mencionados. Por medio de la noma VESA especificada en su pantalla o en su manual de usuario, y con las especificaciones de este manual, podrá establecer los puntos posibles de ajuste.

VESA Class Distancia entre orificios para el ajuste de monitores

MIS-D: 75 x 75, ó 100 x 100 mm

MIS-E: 200 x 100, ó 200 x 200 mm

MIS-F: 400 x 200, 400 x 400, 600 x 200, 600 x 400, ó 800 x 400 mm

11 Advertencias sobre desecho de materiales:

Este producto no debe desecharse conjuntamente con otros residuos procedentes del hogar. Cuando finalice la vida útil de su dispositivo, deséchelo en los puntos de recogida establecidos con esta finalidad y sin ningún coste, o en puntos de recogida de stocks. Las instrucciones para desechar estos productos están recogidas en la normativa local. Los materiales reciclables se procesarán en un ciclo de reciclaje para obtener nuevas materias primas. Existen puntos de recogida locales para los siguientes materiales reciclables:

- Residuos de vidrio, plástico, metal, láminas de metal y otros.

El reciclaje de dispositivos contribuye de forma significativa a la protección del medioambiente.
