| Tipo di prodotto | Supporto a parete per schermo piatto |
| Marca | Cabstone |
| Modello | TV EasyFlex M |
| Dimensioni schermo compatibili | 250 – 740 mm (10" – 30") |
| Carico massimo | 30 kg |
| Peso del supporto | 1,1 kg |
| Dimensioni (L x A x P) | 220 x 220 x 90 mm |
| Standard VESA compatibili | 50x50, 75x75, 100x100, 100x200, 200x200 mm |
| Distanza dal muro | 90 mm |
| Angolo di inclinazione | +/- 20° |
| Angolo di rotazione | +/- 45° |
| Materiale | Acciaio resistente rivestito a polvere |
| Tipo di montaggio a parete | Parete piena in pietra o cemento |
| Contenuto della confezione | 1x supporto a parete, 1x kit di montaggio (viti, tasselli), 1x manuale |
| Installazione | Da un professionista qualificato |
| Manutenzione e pulizia | Panno asciutto o leggermente umido, scollegare prima della pulizia |
| Sicurezza | Verificare la resistenza della parete (4x il peso totale), evitare vicinanza a condizionatori d'aria, polvere, umidità |
| Garanzia | 2 anni (copre solo il kit, non l'installazione) |
| Risoluzione problemi | Contattare il rivenditore o il produttore |
| Smaltimento | Non smaltire con i rifiuti domestici, riciclare in un punto di raccolta |
Domande frequenti - TV EasyFlex M Cabstone
Domande degli utenti su TV EasyFlex M Cabstone
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Supporto per schermo piatto in formato PDF gratuitamente! Trova il tuo manuale TV EasyFlex M - Cabstone e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TV EasyFlex M del marchio Cabstone.
MANUALE UTENTE TV EasyFlex M Cabstone
Istruzioni per l'uso
Bruksanvisning
Manual
Οδηγίες Χρήσης
CAB WH EASYFLEX M 25-74 cm (10 - 30") Silber / Schwarz

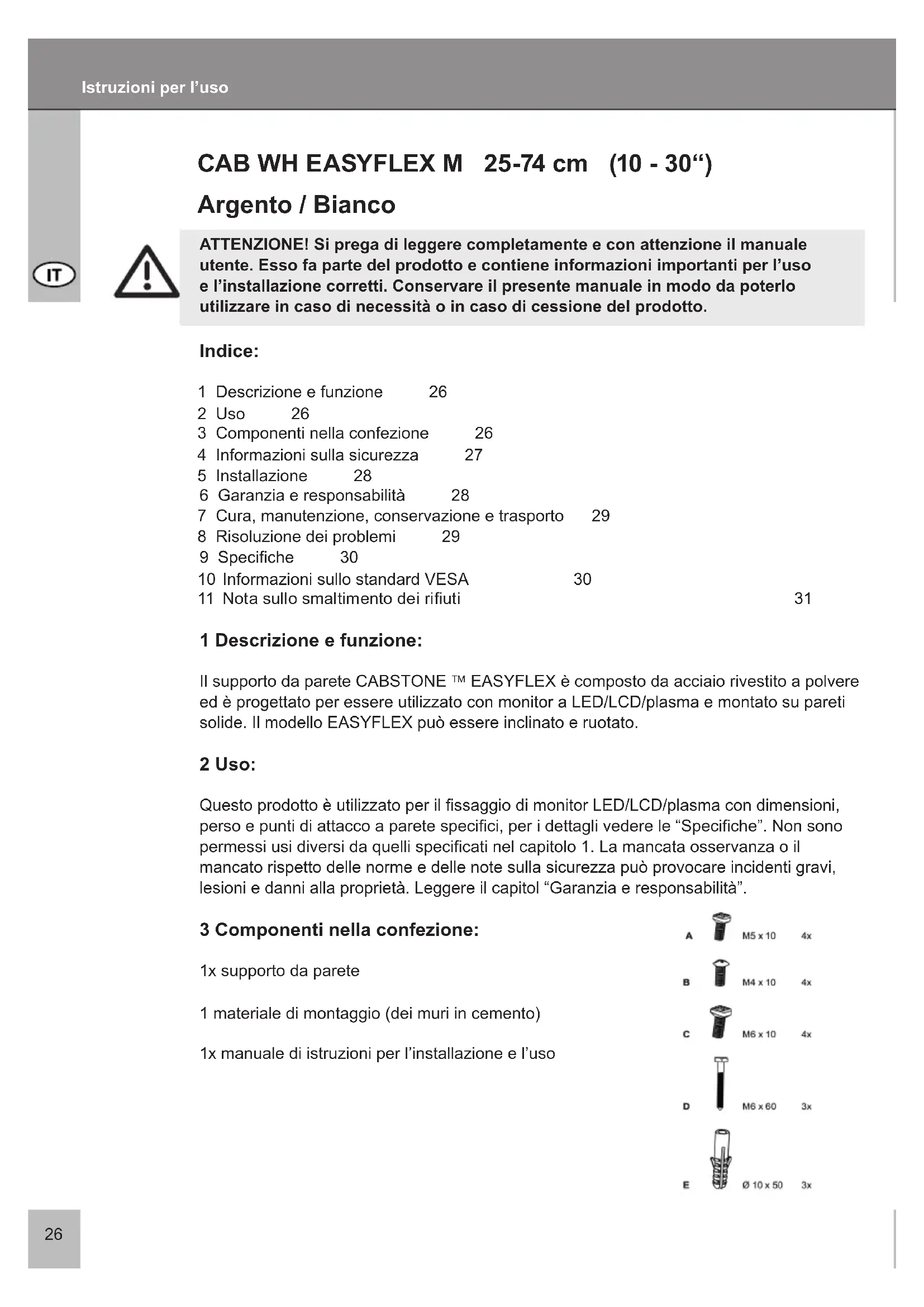

ATTENZIONE! Si prega di leggere completamente e con attenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l'uso e l'installazione corretti. Conservare il presente manuale in modo da poterlo utilizzare in caso di necessità o in caso di cessione del prodotto.
