MANUALE UTENTE TV EasyFix UltraSlim XL Cabstone

La operation de montaje ha finalizzato.

ATTENZIONE! Si prega di leggere completamente e conattenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l'uso e l'infallazione corretti. Conservare il presente manuale in modo da poterlo utilizzato in caso di necessità o in caso di cessione del prodotto.

Banda:

1 Descrizione e funzione 34
2 Uso 34
3 Informazioni sulla sicurezza 34
4 Componenti nella confezione 35
5 Installazione 36
6 Garanzia e responsabilità 37
7 Cura, manutenzione, conservazione e trasporto 37
8 Risoluzione dei problemi 38
9 Specifiche 38
10 Informazioni sullo standard VESA 39
11 Notas sullo smaltimento dei rifiuti 39

1 Descrizione e funzione:

Il supporto da parete CABSTONE™ EASYFIX è composto da acciaio e plastica solidi ed è progettato per essere utilizzato con monitor a LED/LCD/plasma e montato su pareti solide. I modelli EASYFIX sono rigidi. Oltreagli standard VESA più conosciuti, è possibile usare quasi tutte le distance tra i fori per il montaggio.

2 Uso:

Non sono permessi usi diversi da quelli specificati nel capitolo 1. La mancata osservanza o il mancato rispetto delle norme e delle note sulla sicurezza cui provocare incidenti gravi, lesioni e danni alla proprietà. Leggere il capitol "Garanzia e responsabilità".

3 Informazioni sulla sicurezza:

ATTENZIONE! Solo professionisti addestrati sono autorizzati a ispezionare la parete,及其他ad eseguire l'installazione e la rimozione del prodotto! Inoltre, vi è il rischio di folgorazioni elettriche, ferite e rotture!

• Il prodotto CABSTONE™ non è un giocattolo e non deve essere utilizzato dai bambini poché contiene parti di piccole dimensioni che possono essere ingerite e che sono provocare lesioni alle persone, se non usate in modo appropriato!
• Installare il sistema e i dispositivi adesso collegati in modo da evitare lesions alle persono o danniagli oggetti causati da cadute.
• Togliere i materiali di imballaggio, poiché i bambini potrebbero tagliarsi nelle giocano. Inoltre, vi è il rischio di ingestione o inalazione accidentale del materiale isolante.

• Si raccomanda di far eseguire il montaggio a parete solo da tecnici qualificati.

• Per evitare incidenti, è necessario controllare la struttura del muro prima di procedere all'installazione, oppure individuare con attenzione un punto sicuro per l'installazione-Fare attenzione a eventuali cavi elettrici che si trovano all'interno della parete!
  Le pareti devono essere sufficientemente resistenti nel punto dove verrà effettuata l'installazione, in modo da sostenere un peso pari a quello volte il peso dei prodotti audio / video, del supporto e del materiale necessario per l'installazione.
  Si vedaanche il capitolo "Specifiche".
  Il punto di installatione delve poter resistere a terremoti o altre vibrazioni forti.

• Evitare luoghi con temperature elevate o umidità, o luoghi in cui è possibile il contatto con l'acqua. Durante l'installazione NON posizionare mai lo schermo con il lato anteriore a vista, inclinaro lo schermo contro una parete o una superficie resistente. Posizionando il monitor sul lato anteriore potrebbe causare danni permanenti!
• Installare solo su pareti verticali. Evitare le superfici inclinate, poichè altri tipi di tensione potrebbero interagire con il materiale.
  Non installare il prodotto in puniti soggetti a vibrazioni o oscillazioni.
  Non modificare o alterare gli accessori! Leggere anche il capitolo "Garanzia e responsabi-lita". Non usare componenti danneggiati.
• Serrare tutte le viti. Non applicare forza eccessiva per evitare di rompere le viti o danneggiare la filettatura.
  I fori praticati nella parete sono visibili ancche dopo aver molto il supporto del dispositivo e ilsystema passacavi. In caso di uso per un lungo periodo di tempo, sulla parete potrebber imanere un alone.
  Non installare il prodotto in punto soggetti a luce solare diretta o a luce intensa. Clò può provocare affaticamento degli occhi quando si guarda lo schermo. Lasciare spazio a sufficientia intorno ai dispositivi di uscita, altre ai dispositivi audio/video, e intorno a tutto ilsystema per assicurare che la ventilazione sia sufficiente e che ci sua la tolleranza necessaria, e per evitare danni.
  Per il trasporto, fare attenzione ai dettagli nel capitolo "Specifiche", e adottare le misure necessarie per il trasporto.
• Per quesiti, difetti, danni meccanici, malfunzionamenti e altri problemi di funzionamento che non possono essere risolti da但这a guida, contattare il rivenditore per la riparazione o la sostituzione, come descripto nel capitolo „Garanzia e responsabilità". I composti in dotazioni sono adatti esclusivamente per l'installazione su parete in cemento o pietra. Nel caso una parete con struttura diversa, devono essere utilizzati materiali per l'installazione adequati. In qualsiasi caso, consultrare uno specialista.
• Osservare la corretta dimensione della filettatura durante l'installazione dello schermosul supporto da parete.

4 Componenti nella confezione:

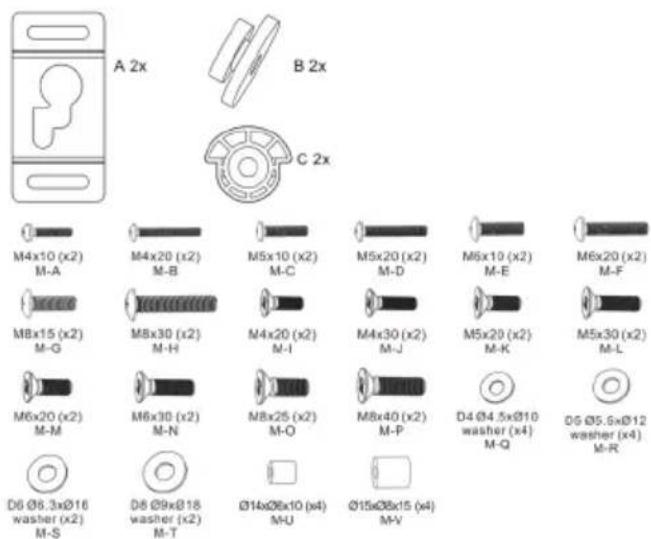

• staffa da parte
• materiale di montaggio
• manuale utente

Utensili richiesti:

trapano
- giravit con testa Phillips

• Chiave combinata o anello M6
  martello

T

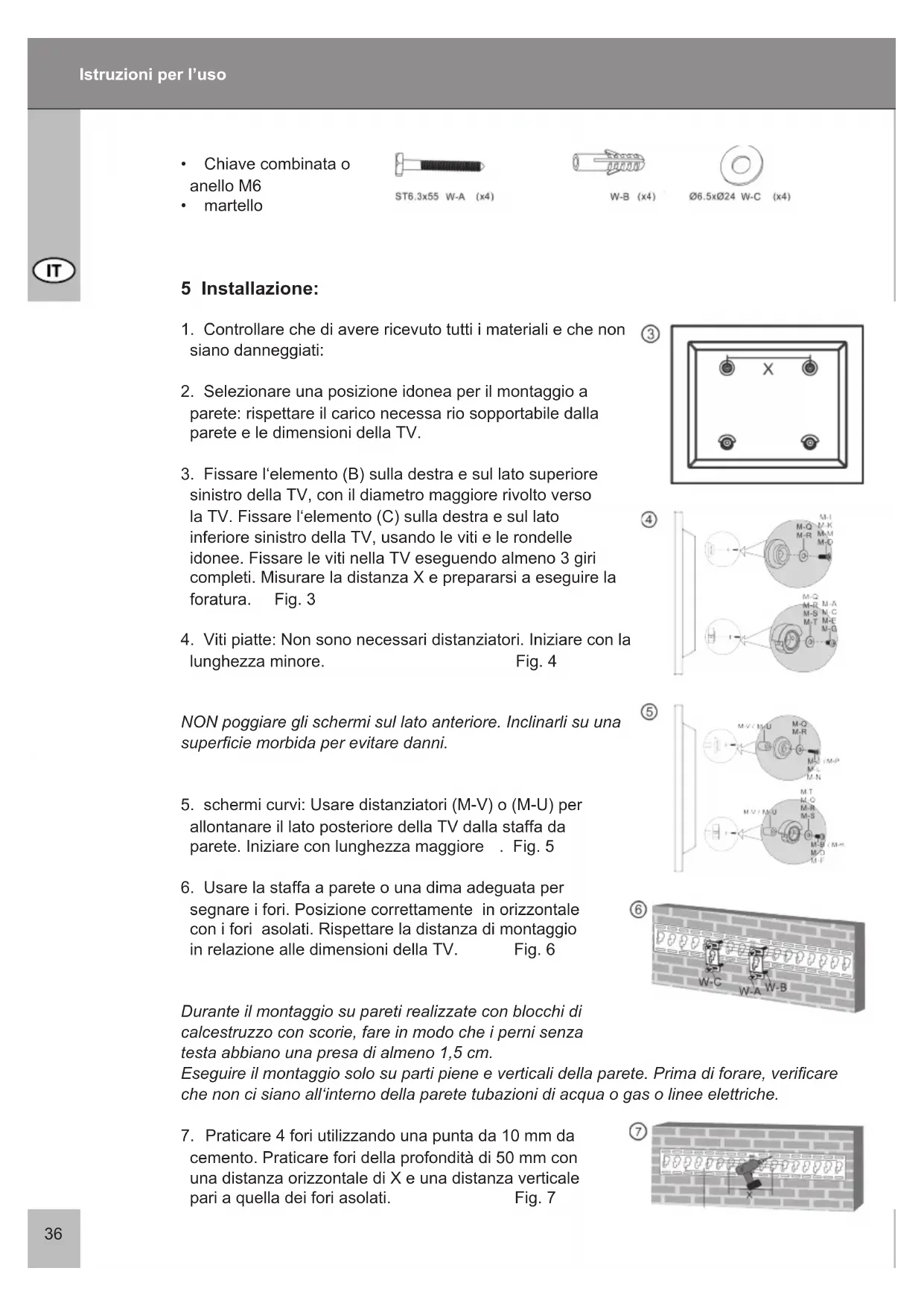

5 Installazione:

1. Controllare che di averere ricevuto tutti i materiali e che non siano danneggiati:
2. Selezionare una posizione idonea per il montaggio a parete: rispetto il carico necessa rio可供abile alla parete e le dimensioni della TV.

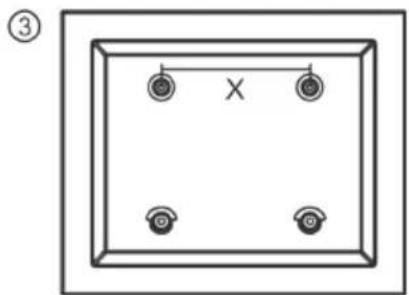

3. Fissare I'elemento (B) sulla destra e sul lato superiore sinistro della TV, con il diametro maggiore rivolto verso la TV. Fissare I'elemento (C) sulla destra e sul lato inferiore sinistro della TV, usando le viti e le rondelle idonee. Fissare le viti nella TV esuguendo almeno 3 giri completi. Misurare la distanza X e prepararsi a eseguire la foratura. Fig. 3

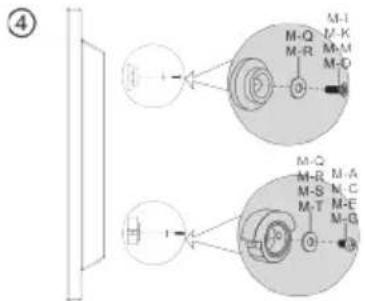

4. Viti piatte: Non sono necessari distanziatori. Iniziare con la lunghezza minore. Fig. 4

NON poggiare gli schermi sul lato anteriore. Inclinarli su una superficie morbida per evitare danni.

1. schermi curvi: Usare distanziatori (M-V) o (M-U) per allontanare il lato posteriore della TV alla staffa da parete. Iniziare con lunghezza maggiore. Fig. 5

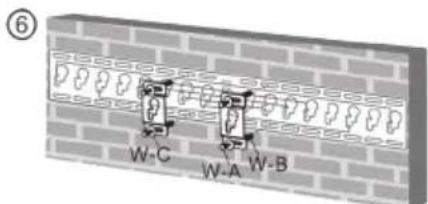

2. Usare la staffa a parete o una dima adeguata per segnare i fori. Posizione correttamente in orizzontale con i fori asolati. Rispettare la distance di montaggio in relazione alle dimensioni della TV. Fig. 6

Durante il montaggio su pareti realizzate con blocchi di calcestruzzo con scorie, fare in modo che i perni sanza testa abbiano una presa di almeno 1,5 cm.

Eseguire il montaggio solo su parti piene e verticali della parete. Prima di forare, verificare che non ci siano all'interno della parete tubazioni di acqua o gas o linee elettriche.

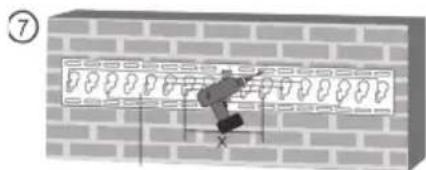

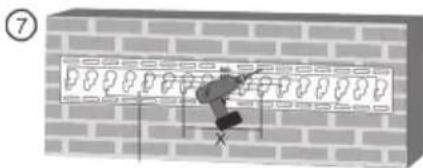

1. Praticare 4 fori utilizzando una punta da 10mm da cimento. Praticare fori della profondità di 50mm con una distanza orizzontale di X e una distanza verticale pari a那一 delle fori asolati. Fig. 7

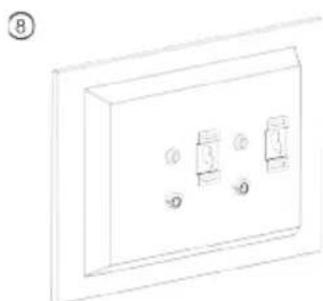

1. Inserire i perni (W-B) in modo che siano a filo con i fori. Fissare gli elementi (A) utilizzando le viti (W-A) e le rondelle (W-C).
2. Collegare la TV dopo averere montato tutti gli elementi necessari alla staffa a parete.

A Anything pinto il montaggio è terminato.

Per il montaggio su pareti con materiali diversi legno, ecc. consultare un professionista e usare il materiale di montaggio corretto.

Per lo smontaggio, eseguire le operazioni in ordine inverso.

6 Garanzia e responsabilità:

Il fabbricante garantisce il presente dispositivo per 2 anni.
- Poiché il fabbricante non ha alcuna influenza sul tipo di parete e sull'installazione del relativo kit di installazionione, la garanzia del prodotto si applica solo al kit di installmente.
- In caso di guasto o danni rilevati sul dispositorio, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisso, se necessario. Il rivendito re riparere il guasto sul posto, oppure inviera il dispositorio al fabbricante. La descrizione degli eventuali guasti cui si amplificare il lavoro dei nostri tecnici, solo in questo caso è possibi le garantire che i guasti si verifichino di rado e riparati in modoCERT!
- In caso di impossibilità di contattare il rivenditore, èanche possibile contattari diretta.
mente.
- Il fabbricante non è responsabile di danni alle persono o alle proprieta derivanti da installazione o utilizzo improprio non contemplato alla presente guida. Ciò comprende, a titolo esemplificativo ma non esclusivo, qualsiasi alterazione o modifica del prodotto e degli accessori.
- Qualsiasi uso diverso da quando descririto nel manuale utente non è permesso, e può decadere la garanzia e le eventuali respon^-sabilità.
- Il fabbricante si riserva il diritto di correggere eventuali erroni di stampa, di apportare modifiche al dispositivo, alla confezione o al manuale utente.

7 Cura, manutenzione, conservazione e trasporto:

ATTENZIONE! Vi è il rischio di folgorazione elettrica e lesions!

• Usare un panno asciuto per pulire il prodotto, o usare un panno leggermente inumidito per eventuali macchie resistenti. Fare attenzione a cavi sotto tensione del dispositivo durante le pulizia! Togliere il cavo alla presa di corrente prima della pulizia!
• Fare attenuation a non rimanere impigliati nel dispositosivo orientabile quando si muovono le parti del dispositosivo!
• Verificare che intorno allo schermo ci sua spazio a sufficientza per garantire una ventilazione adequata, e controllare la toleranza del sistema, se necessario.
• Controllare con regolarità se tutti i bulloni e le parti fissate sono ben serrate, in caso contrario serrarle di nuovo. Questa situazione può essere determinate da movimenti

frequenti.

• Evitare luoghi con temperature, umidità elevate, o luoghi che possono divertare umidi while duringe la cura, manutenzione, conservazione e trasporto.
• I fori praticati nella parete sono visibilianche dopo aver molto il dispositivo e il kit per l'installazione a parete. In caso di uso per un lungo periodo di tempo, sulla parete potrebbe rinanere un alone.
• Per l'imballaggio durante il trasporto fare attenzione ai symboli della sicurezza.

8 Risoluzione dei problemi:

Problema	Soluzione	Contrassegni
Come si può verificare la qualità della parete?	Controllare lo spessore della parete e i materiali presenti al di fatto dell'intonaco e della carta da parati. Rivolgersi a professionisti addestrati.	I carichi utili per gli spazi abitati sono riportati nelle varie norme quali la DIN 1055 d EN 594.
Quali fori devono essere praticati?	Leggere i capitoli "Componenti della confezione" e "Installazione".
È difficile allineare il supporto da parete.	Chiedere l'aiuto di una persona, e osservare le „Informazioni sulla sicurezza“! Leggere il Capitolo 5. Controllare tutti gli elementi fissati e consulta re il rivenditore, se necessario.
Altre domande:	Contattarci.	Recapiti - copertina

9 Specifiche:

Modello 51951
Dimensioni schermo 43-1770 mm, 17-70"
Carico max. 50 kg
Peso 0,5 kg
Dimensioni 120 x 60 x 14,5 mm (supporto con adattatori)
Diametro fori VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	200 x 200 mm
	300 x 300 mm
	400 x 200 mm
	400 x 400 mm
	600 x 400 mm
	800 x 400 mm e altri
Distanza da parete 14,5 mm
Angolo di inclinationazione -
Angolo di rotazione -

10 Informazioni sullo standard VESA:

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization - Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo 9 del presente manuale è possibile definire i possibili punti di attacco. Certi modelli offrono moltissime possibilità di fissaggio. (p.e. 300 × 300 mm per Sony TVs).

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D: 75 × 75, o 100 × 100 ~mm

MIS-E: 200 × 100, o 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200,

600× 400 ,o 800× 400mm

11 Notasullosmaltimento del rifiuti:

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei puniti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati delle leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i puniti di raccolta locali:

• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altri ancorta.

Questo tipo di riciclaggio delle apparecchia-ture scartate contribuisce in modo significativo alla protezione del nostro ambiente.

CAB WH EASYFIX U-SLIM XL (43-177 cm) 17-70" Sgart
