TV EasyFix UltraSlim XL - Flachbildschirmhalterung Cabstone - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirm
Marke	Cabstone
Modell	TV EasyFix UltraSlim XL
Abmessungen (Halterung mit Adaptern)	120 x 60 x 14,5 mm
Gewicht	0,5 kg
Maximale Belastung	50 kg
Kompatible Bildschirmgröße	43 - 177 cm (17 - 70 Zoll)
Wandabstand	14,5 mm
Kompatible VESA-Normen	50x50, 75x75, 100x100, 200x200, 300x300, 400x200, 400x400, 600x400, 800x400 mm und andere
Material	Robuster Stahl und Kunststoff
Neigungswinkel	0° (fest)
Schwenkwinkel	0° (fest)
Montageart	Wandmontage, an Vollwand (Stein oder Beton)
Garantie	2 Jahre
Pflege	Reinigung mit einem trockenen oder leicht feuchten Tuch; regelmäßig die Schrauben festziehen
Packungsinhalt	Wandhalterung, Montagematerial, Bedienungsanleitung
Erforderliche Werkzeuge	Bohrmaschine, Kreuzschlitzschraubendreher, Maulschlüssel M6 oder Kombizange, Hammer
Installation	Empfohlen von einem qualifizierten Techniker; Überprüfen Sie die Wandfestigkeit vor dem Bohren
Verwendungszweck	Befestigung von LED/LCD/Plasma-Bildschirmen an einer vertikalen Wand

Häufig gestellte Fragen - TV EasyFix UltraSlim XL Cabstone

Welche Bildschirme sind mit der Cabstone TV EasyFix UltraSlim XL Halterung kompatibel?

Die Halterung ist für LED-, LCD- und Plasma-Bildschirme mit einer Größe von 43 bis 177 cm (17 bis 70 Zoll) und einem maximalen Gewicht von 50 kg ausgelegt. Sie unterstützt die meisten VESA-Normen, darunter 50x50, 75x75, 100x100, 200x200, 300x300, 400x200, 400x400, 600x400 und 800x400 mm.

Wie installiere ich die Wandhalterung Cabstone TV EasyFix UltraSlim XL?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beginnen Sie damit, die Halterungen am Bildschirm zu befestigen, markieren und bohren Sie dann die Löcher in die Wand (Beton oder Stein) mit einem 10-mm-Bohrer. Setzen Sie die Dübel ein, befestigen Sie die Wandplatte und hängen Sie den Bildschirm ein. Befolgen Sie unbedingt die detaillierten Anweisungen im Handbuch.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, einen 10-mm-Steinbohrer, einen Kreuzschlitzschraubendreher, einen Maulschlüssel M6 (oder eine Kombizange) und einen Hammer.

Enthält die Halterung ein Kabelsystem?

Nein, dieses Modell verfügt nicht über eine integrierte Kabelführung. Die Kabel bleiben nach der Installation sichtbar.

Wie hoch ist die maximale Tragfähigkeit der Halterung?

Die maximale Tragfähigkeit beträgt 50 kg. Es ist unbedingt erforderlich, diese Grenze nicht zu überschreiten, um die Sicherheit zu gewährleisten.

Kann ich diese Halterung an einer Gipskarton- oder Holz wand installieren?

Die Halterung ist für die Montage an einer Vollwand aus Stein oder Beton ausgelegt. Für andere Wandtypen (Hohlblock, Holz usw.) müssen geeignete Dübel verwendet werden und ein Fachmann sollte konsultiert werden. Das mitgelieferte Material ist nicht geeignet.

Wie pflege ich die Wandhalterung?

Reinigen Sie sie mit einem trockenen oder leicht feuchten Tuch, um Staub zu entfernen. Überprüfen Sie regelmäßig, ob alle Schrauben festgezogen sind, insbesondere nach Bewegungen oder Vibrationen. Keine scheuernden Reinigungsmittel verwenden.

Kann die Halterung geneigt oder geschwenkt werden?

Nein, dieses Modell ist eine feste Halterung. Es bietet weder Neigung noch Schwenkung. Der Neigungs- und Schwenkwinkel beträgt 0°.

Was tun bei Problemen während der Installation?

Überprüfen Sie die Stabilität der Wand und die Ausrichtung der Befestigungen. Wenn die Halterung schwer auszurichten ist, holen Sie sich Hilfe von einer zweiten Person. Bei anderen Problemen wenden Sie sich an Ihren Händler oder den Hersteller.

Ist das Produkt garantiert?

Ja, die Halterung hat eine Garantie von 2 Jahren ab Kaufdatum. Die Garantie gilt nur für den Montagesatz, nicht für Schäden durch unsachgemäße Installation oder nicht bestimmungsgemäße Verwendung.

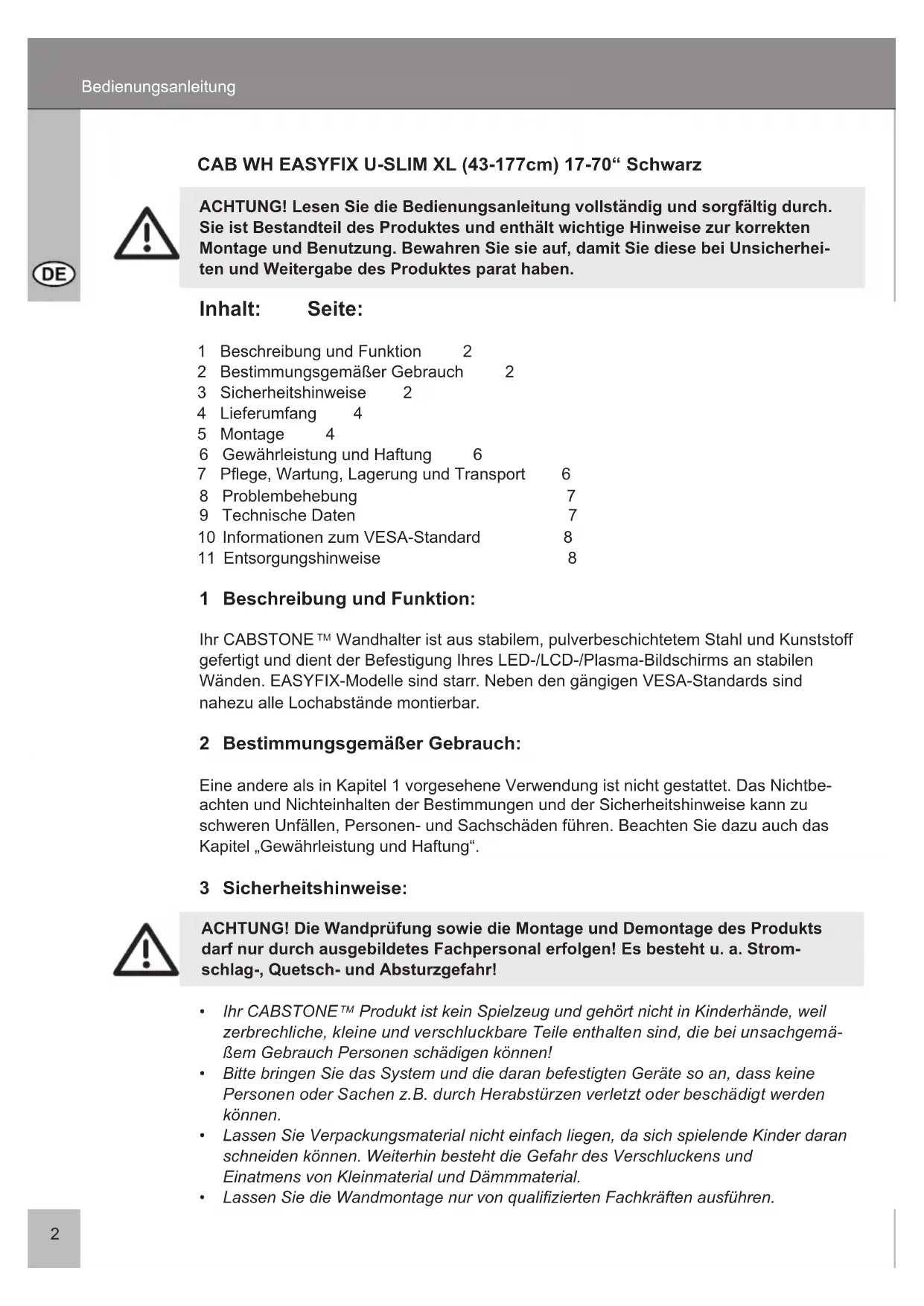

BEDIENUNGSANLEITUNG TV EasyFix UltraSlim XL Cabstone

ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthalt wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt: Seite:

1 Beschreibung und Funktion 2
2 Bestimmungsgemäßer Gebrauch 2
3 Sicherheitshinweise 2
4 Lieferumfang 4
5 Montage 4
6 Gewährleistungs und Haftung 6
7 Pflege, Wartung, Lagerung und Transport 6
8 Problembehebung 7
9 Technische Daten 7
10 Informationen zum VESA-Standard 8
11 Entsorgungshinweise 8

1 Beschreibung und Funktion:

Ihr CABSTONE™ Wandhalter ist aus stabilem, pulverbeschiedetem Stahl und Kunststoff gefertigt und dient der Befestigung Ihres LED-/LCD-/Plasma-Bildschirms an stabilen Wänden. EASYFIX-Modelle sind starr. Neben den gängigen VESA-Standards sind nahezu alle Lochabstände montierbar.

2 Bestimmungsgemäßer Gebrauch:

Eine andere als in Kapitel 1 vorgesehene Verwendung ist nicht gestattet. Das Nichtbeaften und Nichteinhalten der Bestimmungen und der Sicherheitshinweise kann zu schweren Unfallen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung".

3 Sicherheitshinweise:

ACHTUNG! Die Wandprüfung sowie die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen! Es besteht u. a. Stromschlag-, Quetsch- und Absturzgefahr!

• Ihr CABSTONE™ Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, keine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!
• Bitte bringen Sie das System und die daran befestigten Geräte so an, dass keine Personen oder Sachen z.B. durch Herabstürzen verletzt oder beschädigt werden können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden konnen. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinmaterial und Dammmaterial.

• Lassen Sie die Wandmontage nur von qualifizierten Fachkräften ausführten.

• Um Unfälle zu vermeiden, ist es notwendig vor der Installation die Wandstruktur zu überprüfen bzw. sorgfältig eine sichere Stelle zur Montage auszuwahlen. Achten Sie hierbei auf in der Wand liegende, stromführung Kabel oder andere Leitungen und beschädigen Sie diese nicht!
  Die Wand muss an der Montagestelle stark genug sein um ein Gewicht von mindestens dem Vierfachen des Gesamtgewichtes des Produktes, der Audio-/Videogerate, der Halter und des Montagematerials zu,tragen.

• Lesen Sie hierzu auch das Kapitel „technische Daten".
• Der Montageort muss in der Lage sein, Erdiben oder sonstigen starken Erschüttungen standzuhalten.
• Vermeiden Sie Stellen mit hohen Temperatures oder Feuchtigkeit, bzw. Stellen, die mit Wasser in Berührung kommt konnen.
• Legen Sie bei der Montage den Bildschirm NIEMALS auf die Frontseite, lehnen Sie den Bildschirm gegen eine Wand oder eine stabile Fläche. Das Hinlegen auf die Frontseite des Bildschirms könnte einen permanenten Schaden verursachen!
• Installieren Sie das Produkt nicht in der Nähe von Klimaanlagenöffnungen oder an einer Stelle, an der es übermöig viel Staub oder Rauch gibt.
• Montieren Sie es nur an einer vertikalen Wand. Vermeiden Sie schräge Oberflächen, weil dann andere Zugbelastungen auf das Material einwirken können.
• Installieren Sie das Produkt nicht an Stellen, an denen es Erschüttungen oder Schwingungen ausgesetzt ist.
• Modifizieren undändern Sie weder das Produkt noch Zubehör! Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung". Verwenden Sie keine beschädigten Teile.
• Ziehen Sie alle Schrauben fest. Wenden Sie aber nicht zu viel Kraft an, um das Brechen der Schrauben und Überdrehen der Gewinde zu vermeiden.
  Die Bohrungen bleiben an der Wand sightbar, wenn der Wandhalter und dessen Zubehör entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zusückbleiben.
• Installieren Sie das Produkt nicht an Stellen mit direkter Sonneneinstrahlung, bzw. starkem Licht. Dies fordert beim Anschauen der Bildschirmanzeige das Ermüden der Augen. Halten Sie um die Ausgabe-, sowie Audio-/Videogeräte und um das gesamte System ausreichend Freiraum um eine gute Belüftung und Freigungkeit zu gewährleisten und Beschädigungen zu vermeiden.
• Achten Sie beim Transport auf die im Kapitel „technische Daten“ gelisteten Angaben und treffen Sie geeignete Transportmaßnahmen.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behreibbaren Funktionsproblemen, wenden Sie sich an ihren Handler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung" beschrieben.
• Beachten Sie den maximalen Traglasten im Kapitel „technische Daten".
  -itte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemaier Gebrauch".
  Die mitgelieferten Komponenten sind ausschließlich für eine Montage an einer massiven Stein- und Betonwand geeignet. Sollte die Beschaffenheit ihrer Wand abweichen, müssen Sie entsprechendes Montagematerial benutzen. Ziehen Sie in jeder Fall eine Fachkraft zu Rate.
• Achten Sie bei der Montage des Bildschirms an den Wandhalter unbedingt auf die passende Gewindestärke und vergewissem. Sie sich nach der Montage, dass alle Teile korrekt und sicher befasstigt worden.

4 Lieferumfang:

• Wandhalter
  Montagematerial
  Bedienungsanleitung

benötgtes Werkzeug:

Bohrmaschine
Kreuzschlitzschraubendreher
M6 Ring- oder Maulschlüssel
- Hammer

5 Montage:

1. Prüfen Sie den Lieferumfang auf Vollständigkeit.
2. Wahlen Sie eine geeignete Stelle zur Wandbefestigung aus. Bedenken Sie damit die benötigte Tragkraft der Wand und die Ausmaße Ihres TV-Gerätes.

3. Befestigen Sie Teil (B) jeweils rechts und links an der Oberseite Ihres TV-Gerätes mit dem große Durchmesser zum TV. Befestigen Sie Teil (C) jeweils rechts und links an der Unterseite Ihres TV-Gerätes mit den passenden Schrauben und den passenden Unterlegscheiben aus dem Lieferumfang. Die Schrauben müssen mit min. 3 Umdrehungen ins Gerät geschraubt werden. Messen Sie Abstand X als Bohrvorbereitung. Abb. 3

4. flache Bildschirme:

Es sind keine der mitgelieferten Distanzstücke nötig. Beginnen Sie mit der kürzesten Schraubenlänge. Abb. 4

Legen Sie das Gerät NICHT auf die Vorderseite sondern lehnen Sie es gegen eine weiche Unterlage, um Beschädigungen zu vermeiden.

③

④

1. gewöblte Bildschirme: Benutzen Sie die (M-V) oder (M-U) Distanzstücke als Abstandhalter. Beginnen Sie mit der langsten Schraubenlange. Abb. 5

⑤

1. Nutzen Sie den Wandhalter oder eine geeignete Bohrschablone zum Anzeich nen der Bohrlocher. Eine waagerechte Korrektur ist durch Langlocher möglich. Beachten Sie den Befestigungsbstand anhand der Maße Ihres Gerätes. Abb. 6

(6)

Achten Sie bei der Montage an Schlackenbetonwänden daraufuf, dass die Wandübel in der Wand min. 1,5 cm tief greifen. Montieren Sie nur an stabilen und vertikalen Wandteilen. Prufen Sie vor der Bohrung, ob sich Wasser-, Gas- oder Stromleitungen hinter der Wand befinden!

1. Bohren Sie 4 Löcher mit einem 10mm Steinbohrer 50~mm tief im waagerechten Abstand X und im vertikalen Abstand der Langlocher. Abb. 7
2. Stecken Sie die Wandübel (W-B) bündig in die Bohrlocher. Bringen Sie die Teile (A) mit Hilfe der Schrauben (W-A) und der Unterlegscheiben (W-C) an.
3. Hängen Sie nach abgeschlossener Montage den Bildschirm wie abgebildet in die Haltevorrichtung. Ende der Montage. Abb. 8

Für die Montage an anderen Wänden, wie z.B. Holzwäden, konsultieren Sie eine Fachkraft und benutzen Sie geeignetes Montagematerial.

⑦

⑧

Zur Demontage gehn Sie in umgekehrter Montagereihenfolge vor.

6 Gewährleistung und Haftung:

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre Garantie und gesetzliche Gewährleistung.
• Da der Hersteller keinen Einfluss auf den Wandtyp und die Installation des Wandmont agesets hat,deckt die Garantie des Produkts nur das Montageset selbst ab.
• Falls ein Fehler oder Defekt an Ihr Gemäß festgestellt werden sollen, wenden Sie sich bereits an ihren Fachhändler und zeigen Sie ggf. ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Handlver wird den Fehler entweder vor Ort beheben, oder das Gerät an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausfuhrlich beschreiben – nur dann haben Sie Gewährt, dass auch Selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäß Installation oder Bedienung, die nicht in dieser Anleitung beschreiben sind, entwickeln sind. Dazu zählt u. a. jegliche Änderung und Modifikation des Produktes und seines Zubehörs.
• Ein anderer als in dieser Bedienungsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsauusschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung gehalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport:

ACHTUNG! Es besteht Stromschlag- und Quetschgefahr!

• Reinigen Sie Ihr Produkt mit einem trockenen oder bei starker Verschmutzung mit einem leicht angefeuchteten Leinentuch. Achten Sie hierbei unbedingt auf die stromführungenden Leitungen Ihres Gerätes!
• Achten Sie beim Schwenken der Geräteile daraufuf, dass Sie keine Körperteile in den Schwenkvorrichtungen einklommen!
• Halten Sie um das Anzeigegerät ausreichend Freiraum, um eine ausreichende Belüftung zu gewährleisten und prufen Sie bei Bedarf die Freigungkeit des Systems.
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz undziehen Sie diese bei Lockerung wieder fest. Dies kann z.B. bei früfigem Bewegen eintreten.
• Vermeiden Sie Stellen mit hohen Temperatures, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport.
• Die Bohrungen bleiben an der Wand sightbar, wenn das Gerät und das Wandmontages et entfernt werden. Nach längerem Gebrauch kann ein Fleck an der Wand zurückbleiben.
• Achten Sie beim Transport auf die Sicherheitszeichen auf der Verpackung.

8 Problembehebung:

Problem	Maßnahme	Kennzeichnung
Wie kann die Wandqualität getestet werden?	Prüfen Sie die Wandstarke und das Material unter Putz und Tapeten. Ziehen Sie ausgebildetes Fachpersonal zu Rate.	Verkehrsrasten für Wohn-räume finden Sie z.B. in Normen wie DIN 1055 und EN 594.
Welche Löscher mussengebohr werden?	Bitte lesen Sie hierzu Kapitel Lieferumfang und Montage.
Der Wandhalter{lösst sich nur schwer austrichten.	Lassen Sie sich von einer zweiten Person halten und beachten Sie die „Sicherheitshinweise“! Prüfen Sie alle Befestigungen und konsultieren Sie ggf. Ihr Händler.
andere Fragen:	Kontaktieren Sie ihren Händler oder den Hersteller direkt.	Kontaktdaten stehen auf der Rückseite.

9 Technische Daten:

Modell 51951
Bildschirmdiagonale 43-1770 mm, 17-70"
max. Traglast 50 kg
Gewicht 0,5 kg
Maße 120 x 60 x 14,5 mm (Halter mit Aufnahme)
VESA 50 x 50 mm
	75 x 75 mm
	100 x 100 mm
	200 x 200 mm
	300 x 300 mm
	400 x 200 mm
	400 x 400 mm
	600 x 400 mm
	800 x 400 mm und andere
Wandabstand 14,5 mm
Neigungswinkel -
Schwenkwinkel -

10 Informationen zum VESA-Standard:

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihr dem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definierten. Einige Modelle halten eine stufenlose, individuelle Befestigung zu. (z.B. 300 × 300 mm für Sony TVs)

VESA Klasse Befestigungsslochabstand von Monitoren

MIS-D: 75 × 75 oder 100 × 100 ~mm

MIS-E: 200 × 100 oder 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400 oder

800× 400mm

11 Entsorgungshinweise:

Dieses Produkt besteht nicht in den Hausmüll.itte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die darauf eingerichteten, öffentlichen Sammelstellen, an die Verkaufsstelle oder an den Hersteller kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführrt, um darauf neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

CAB WH EASYFIX U-SLIM XL (43-177cm) 17-70" Black
