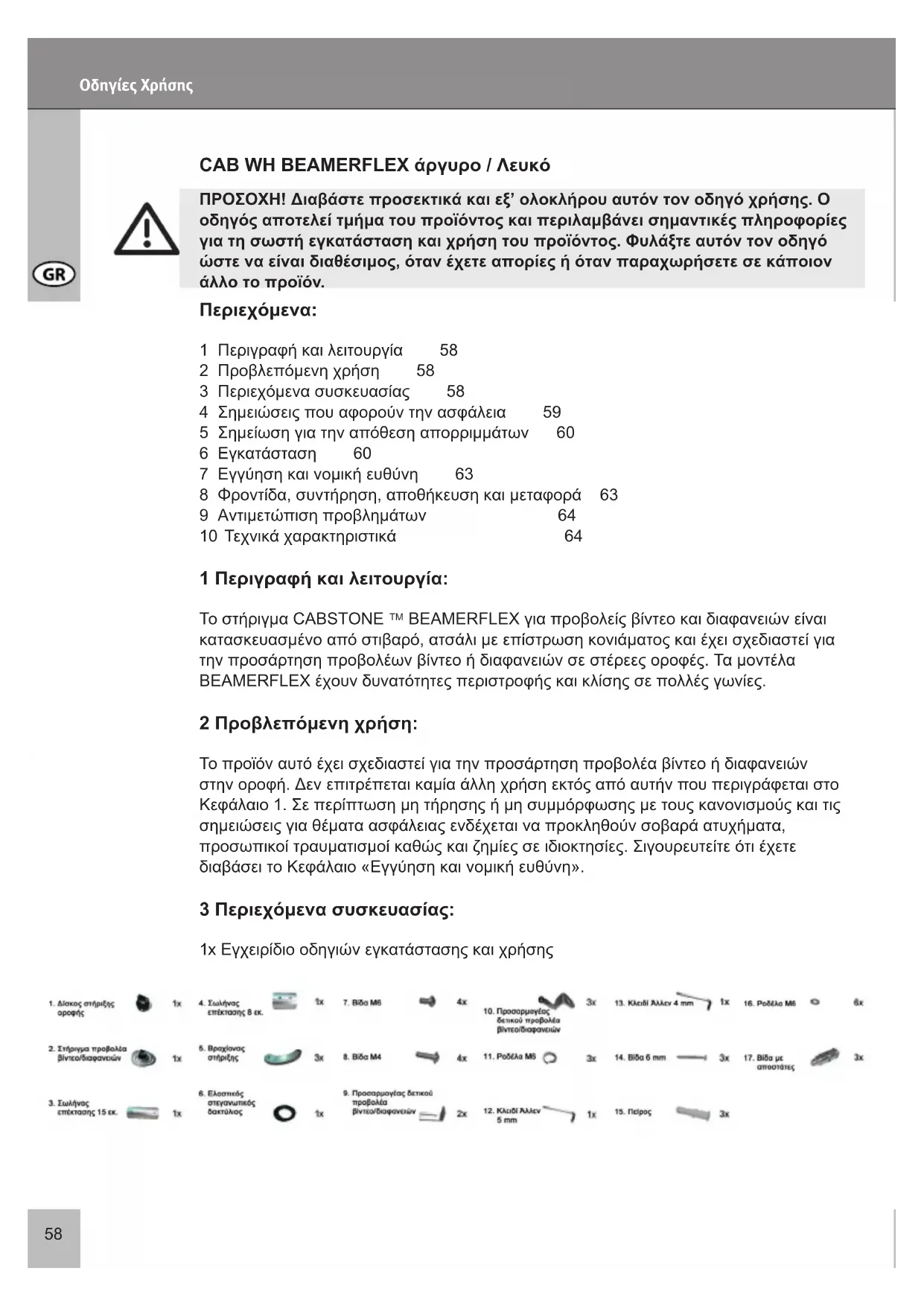

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BeamerFlex 51945 Cabstone

BEAMERFLEX για προβολείς βίντεο και διαφανειών είναι κατασκευασμένο από στιβαρό, ατσάλι με επίστρωση κονιάματος και έχει σχεδιαστεί για την προσάρτηση προβολέων βίντεο ή διαφανειών σε στέρεες οροφές. Τα μοντέλα BEAMERFLEX έχουν δυνατότητες περιστροφής και κλίσης σε πολλές γωνίες. 2 Προβλεπόμενη χρήση: Το προϊόν αυτό έχει σχεδιαστεί για την προσάρτηση προβολέα βίντεο ή διαφανειών στην οροφή. Δεν επιτρέπεται καμία άλλη χρήση εκτός από αυτήν που περιγράφεται στο Κεφάλαιο 1. Σε περίπτωση μη τήρησης ή μη συμμόρφωσης με τους κανονισμούς και τις σημειώσεις για θέματα ασφάλειας ενδέχεται να προκληθούν σοβαρά ατυχήματα, προσωπικοί τραυματισμοί καθώς και ζημίες σε ιδιοκτησίες. Σιγουρευτείτε ότι έχετε διαβάσει το Κεφάλαιο «Εγγύηση και νομική ευθύνη». 3 Περιεχόμενα συσκευασίας: 1x Εγχειρίδιο οδηγιών εγκατάστασης και χρήσης Οδηγίες Χρήσης59

4 Σημειώσεις που αφορούν την ασφάλεια: ΠΡΟΣΟΧΗ! Η εξέταση του τοίχου πρέπει να γίνεται μόνο από εκπαιδευμένους επαγγελματίες, καθώς και η εγκατάσταση και απεγκατάσταση του προϊόντος! Μεταξύ άλλων κινδύνων υπάρχει κίνδυνος ηλεκτροπληξίας, τραυματισμών και

• Αυτό το προϊόν της CABSTONE

δεν είναι παιχνίδι και δεν προορίζεται για τα παιδιά, καθώς περιέχει μικρά εξαρτήματα τα οποία μπορεί να καταπιούν τα παιδιά και μπορεί να προκληθούν τραυματισμοί σε άτομα σε περίπτωση λανθασμένης χρήσης.

• Εγκαταστήστε το σύστημα και τις συσκευές που προσαρτώνται σε αυτό με τέτοιο τρόπο ώστε να μην είναι δυνατό να προκληθεί τραυματισμός σε άτομα ή να πάθουν ζημιά αντικείμενα π.χ. λόγω πτώσης.

• Απομακρύνετε τα υλικά της συσκευασίας, γιατί ενδέχεται να τραυματιστούν παιδιά κατά τη διάρκεια του παιχνιδιού τους. Επίσης υπάρχει κίνδυνος να καταπιούν και να εισπνεύσουν διάφορα αντικείμενα και μονωτικό υλικό.

• Συνιστάται η εγκατάσταση στην οροφή να πραγματοποιείται μόνο από εκπαιδευμένους

• Για την αποφυγή ατυχημάτων είναι αναγκαίο να ελέγχετε τη δομή του τοίχου της οροφής πριν από την εγκατάσταση ή να αναζητήσετε με προσοχή ένα ασφαλές μέρος για την εγκατάσταση. Ελέγξτε αν υπάρχουν ενεργά καλώδια στην οροφή, ή άλλοι σωλήνες για να μην προκαλέσετε καμία ζημιά σε αυτούς!

• Ο τοίχος της οροφής πρέπει να είναι αρκετά ισχυρός στο σημείο εγκατάστασης ώστε να είναι σε θέση να μεταφέρει τουλάχιστον το τετραπλάσιο του συνολικού βάρους του προϊόντος, των συσκευών ήχου / εικόνας, του βραχίονα στήριξης και των υλικών εγκατάστασης.

• Διαβάστε επίσης το Κεφάλαιο «Τεχνικές προδιαγραφές».

• Ο χώρος εγκατάστασης πρέπει να είναι ανθεκτικός σε σεισμούς ή άλλες ισχυρές δονήσεις. Αποφεύγετε μέρη με υψηλές θερμοκρασίες ή υγρασία, ή μέρη στα οποία μπορεί να υπάρξει επαφή με το νερό. Μην εγκαθιστάτε το προϊόν κοντά σε ανοίγματα κλιματιστικών ή σε μέρη με υπερβολική ποσότητα σκόνης ή καπνού.

• Η εγκατάσταση πρέπει να πραγματοποιείται μόνο σε κατακόρυφο τοίχο. Αποφεύγετε τις επιφάνειες με κλίση, γιατί οι πιθανές δυνάμεις εφελκυσμού άλλου είδους μπορεί να αλληλεπιδράσουν με το υλικό. Μην εγκαθιστάτε το προϊόν σε μέρη που υφίστανται δονήσεις ή ταλαντώσεις. Μην τροποποιείτε και μετατρέπετε τα αξεσουάρ! Σιγουρευτείτε ότι έχετε διαβάσει το Κεφάλαιο «Εγγύηση και νομική ευθύνη». Μην χρησιμοποιείτε εξαρτήματα που έχουν πάθει βλάβη.

• Μην τοποθετείτε ΠΟΤΕ την οθόνη με την πρόσοψή της κατά τη διάρκεια της εγκατάστασης, ακουμπήστε την οθόνη σε έναν τοίχο ή σε μια σταθερή επιφάνεια. Η τοποθέτηση της οθόνης με την πρόσοψη μπορεί να προκαλέσει μόνιμη βλάβη!

• Μην εγκαθιστάτε το προϊόν σε μέρη που υφίστανται την άμεση ηλιακή ακτινοβολία ή ισχυρό φωτισμό. Αυτό θα προκαλεί αυξανόμενη κούραση στα μάτια ενώ παρακολουθείτε την οθόνη. Διατηρείτε επαρκή ελεύθερο χώρο μεταξύ των εγκατεστημένων συσκευών καθώς και μεταξύ των συσκευών ήχου/εικόνας και συνολικά γύρω από το σύστημα για να διασφαλίσετε το σωστό εξαερισμό και τα σωστά διάκενα και για να αποφύγετε βλάβες.

• Κατά τη διάρκεια της μεταφοράς, ανατρέξτε στα στοιχεία που αναφέρονται στο Κεφάλαιο «Τεχνικές προδιαγραφές» και εφαρμόστε τα κατάλληλα μέτρα για τη

• Για ερωτήσεις, πιθανά ελαττώματα, μηχανικές βλάβες, δυσλειτουργίες και άλλα λειτουργικά προβλήματα τα οποία δεν μπορείτε να επιλύσετε με τη βοήθεια αυτού του60 5 Σημείωση για την απόθεση απορριμμάτων: Το προϊόν αυτό δεν πρέπει να αποτίθεται μαζί με τα οικιακά απορρίμματα. Παρακαλείστε να επιστρέψετε αυτή τη συσκευή με δικό σας κόστος κατά το τέλος της διάρκειας ζωής του σε δημόσιο σημείο αποκομιδής εγκατεστημένο για αυτό το σκοπό ή στο σημείο αγοράς του. Οι λεπτομέρειες για την αποκομιδή αυτών των απορριμμάτων καθορίζονται από τους αντίστοιχους τοπικούς κανονισμούς. Τα υλικά με δυνατότητα ανακύκλωσης ανατροφοδοτούνται στον κύκλο ανακύκλωσης ώστε να εξάγουμε νέες πρώτες ύλες από αυτά. Τα ακόλουθα υλικά ανακύκλωσης συλλέγονται σε τοπικά σημεία συλλογής:

• Χρησιμοποιημένο γυαλί, πλαστικό, μέταλλο, μεταλλικά ελάσματα και άλλα. Αυτό το είδος ανακύκλωσης των άχρηστων συσκευών συνεισφέρει σημαντικά στην προστασία του περιβάλλοντος. 6 Εγκατάσταση: ΠΡΟΣΟΧΗ! Επιτρέπεται η εγκατάσταση και αφαίρεση της συσκευής στην/από οροφή μόνο από εκπαιδευμένους τεχνικούς εγκατάστασης. Για περισσότερες πληροφορίες διαβάστε τα Κεφάλαια «Σημειώσεις που αφορούν την ασφάλεια» και «Αντιμετώπιση προβλημάτων». a) Εγκατάσταση του βραχίονα σε προβολέα βίντεο ή διαφανειών: Χρησιμοποιήστε τις βίδες (17) για να στερεώσετε τους βραχίονες στήριξης (5). Ρυθμίστε τους βραχίονες στήριξης (5) στο ίδιο ύψος. Μπορείτε να επιλέξετε μεταξύ των Επιλογών I, II ή III για να ρυθμίσετε τους βραχίονες στήριξης στο ίδιο ύψος στο περίβλημα του προβολέα βίντεο ή διαφανειών. Σύρετε τους βραχίονες στήριξης στο κέντρο του περιβλήματος του προβολέα βίντεο ή διαφανειών και χρησιμοποιήστε τις βίδες M6 (7) και τις ροδέλες (11) και (16) για να τους τοποθετήσετε στο στήριγμα του προβολέα βίντεο ή διαφανειών (2). Στη συνέχεια, σφίξτε τις βίδες. οδηγού, επικοινωνήστε με τον αντιπρόσωπό σας για επισκευή ή αντικατάσταση, όπως περιγράφεται στο Κεφάλαιο «Εγγύηση και νομική ευθύνη».

• Οι διανοιγμένες οπές για την εγκατάσταση θα συνεχίσουν να φαίνονται στην οροφή και μετά την αφαίρεση του στηρίγματος και των αξεσουάρ του. Μετά από μακρόχρονη χρήση, μπορεί να παραμείνει κάποιο σημάδι στον τοίχο της οροφής.

• Οι διανοιγμένες οπές παραμένουν ορατές στον τοίχο και μετά την αφαίρεση του βραχίονα στήριξης και του συστήματος διαχείρισης καλωδίων. Μετά από μακρόχρονη χρήση, μπορεί να παραμείνει κάποιο σημάδι στον τοίχο.

• Τηρείτε επίσης τους όρους χρήσης που περιγράφονται στο Κεφάλαιο «Σκοπός

• Τα παρεχόμενα εξαρτήματα είναι κατάλληλα μόνο για εγκατάσταση σε πέτρινους τοίχους οροφής και τοίχους οροφής από μπετόν. Αν η δομή του τοίχου της οροφής σας είναι διαφορετική, πρέπει να χρησιμοποιηθούν αντίστοιχα υλικά εγκατάστασης. Σε κάθε περίπτωση συμβουλευτείτε έναν ειδικό. Οδηγίες Χρήσης61

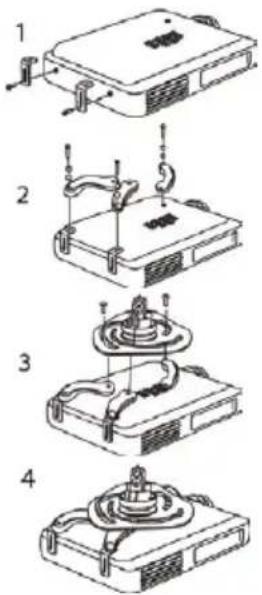

b2) Ειδική εγκατάσταση για μοντέλα Philips: Εισάγετε τους προσαρμογείς (10) στους βραχίονες που παρέχονται για αυτούς στο περίβλημα του προβολέα βίντεο / διαφανειών. Χρησιμοποιήστε τις βίδες (17) για να στερεώσετε τους βραχίονες στήριξης (5). Σύρετε τους βραχίονες στήριξης στο κέντρο του περιβλήματος του προβολέα βίντεο / διαφανειών και χρησιμοποιήστε τις βίδες M6 (7) και τις ροδέλες για να τους τοποθετήσετε στο στήριγμα του προβολέα βίντεο / διαφανειών (2). Σφίξτε γερά όλες τις βίδες. b) Εγκατάσταση του στηρίγματος οροφής: Χρησιμοποιήστε τον δίσκο οροφής (1) ως οδηγό για να σημειώσετε 3 οπές τις οποίες πρέπει να διανοίξετε στην οροφή. Πριν από τη διάτρηση ελέγξτε αν στον τοίχο της οροφής υπάρχουν σωλήνες νερού ή φυσικού αερίου ή γραμμές τροφοδοσίας ρεύματος. Χρησιμοποιήστε ένα τρυπάνι 8mm για να διανοίξετε τις οπές σε βάθος 50 mm. Εισάγετε έναν πείρο (15) σε καθεμία από τις οπές που διανοίξατε, χρησιμοποιήστε 3 βίδες (14), και ροδέλες (16) για να στερεώσετε το δίσκο οροφής (1) στην οροφή. b1) Ειδική εγκατάσταση για μοντέλα Toshiba: Χρησιμοποιήστε τις βίδες M4 (8) για να συνδέσετε τους προσαρμογείς (9) στον προβολέα βίντεο ή διαφανειών. Χρησιμοποιήστε τις βίδες (17) για να στερεώσετε τους βραχίονες στήρι- ξης (5). Σύρετε τους βραχίονες στήριξης στο κέντρο του περιβλήματος του προβολέα βίντεο / διαφανειών και χρησιμοποιήστε τις βίδες M6 (7), τις ροδέλες (11) και (16) για να τους στερεώσετε στο στήριγμα του προβολέα βίντεο / διαφανειών (2). Σφίξτε γερά τις βίδες.62 c) Συναρμολόγηση του στηρίγματος οροφής και του βραχίονα στήριξης του προβολέα βίντεο: Μπορείτε να διευθετήσετε τα καλώδια στους σωλήνες επέκτασης. Συνδέστε το δίσκο στήριξης οροφής σε έναν από τους σωλήνες επέκτασης (3) ή (4). Για να το κάνετε, πρέπει να πιέσετε και τις δύο βίδες και να σύρετε το δίσκο στήριξης οροφής στο σωλήνα

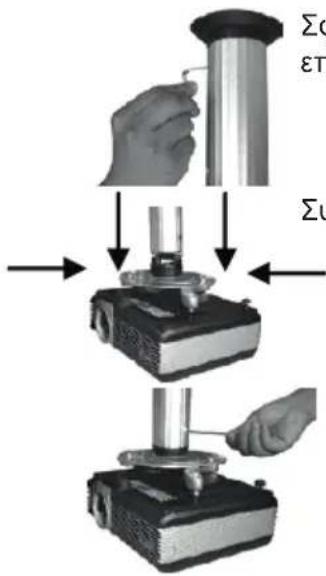

Σφίξτε τις βίδες δεξιόστροφα για ασφαλή σύνδεση στο σωλήνα επέκτασης. Χρησιμοποιήστε το κλειδί Άλλεν (13) για αυτό. Συνδέστε το στήριγμα του προβολέα βίντεο – όπως στο βήμα 1 – στο άλλο άκρο του σωλήνα επέκτασης: Σφίξτε τις βίδες αριστερόστροφα για ασφαλή σύνδεση στο σωλήνα επέκτασης. Χρησιμοποιήστε το κλειδί Άλλεν (13) για αυτό. d) Ρύθμιση: Αν θέλετε μπορείτε να ρυθμίσετε την γωνία κλίσης στο στήριγμα.

Η εγκατάσταση ολοκληρώθηκε. Για την αποσυναρμολόγηση τα πρέπει να διεξαχθούν αντίστροφα.

7 Εγγύηση και νομική ευθύνη:

• Ο κατασκευαστής παρέχει για αυτήν την καινούργια συσκευή εγγύηση για 2 έτη.

• Λόγω του ότι ο κατασκευαστής δεν έχει κανέναν έλεγχο αναφορικά με τον τύπο του τοίχου οροφής και την εγκατάσταση του προϊόντος, η εγγύηση του προϊόντος ισχύει μόνο για το κιτ εγκατάστασης.

• Αν υπάρξει οποιοδήποτε ελάττωμα ή βλάβη στη συσκευή, επικοινωνήστε με τον αντιπρόσωπό σας και επιδείξτε την απόδειξη ή το τιμολόγιο πληρωμής, αν σας ζητηθεί. Ο αντιπρόσωπός σας θα επισκευάσει τη βλάβη είτε στις εγκαταστάσεις του είτε θα στείλει τη συσκευή στον κατασκευαστή. Θα διευκολύνετε ιδιαίτερα την εργασία των τεχνικών μας αν περιγράψετε με ακρίβεια τις πιθανές βλάβες – μόνο τότε μπορείτε να είστε σίγουρος ότι τα σπάνια αυτά ελαττώματα θα εντοπιστούν και θα επισκευαστούν με σιγουριά!

• Αν δεν μπορείτε να επικοινωνήσετε με τον αντιπρόσωπό σας, μπορείτε να επικοινωνή σετε απευθείας μαζί μας.

• Ο κατασκευαστής δεν αναγνωρίζει καμία ευθύνη για ζημιές σε άτομα ή ιδιοκτησίες που προκαλείται από λανθασμένη εγκατάσταση ή λειτουργία που δεν περιγράφεται σε αυτόν τον οδηγό. Σε αυτό περιλαμβάνεται, μεταξύ άλλων οποιαδήποτε τροποποίηση και μετατροπή στο προϊόν και στα αξεσουάρ του.

• Απαγορεύεται οποιαδήποτε χρήση εκτός από αυτές που περιγράφονται σε αυτόν τον οδηγό. Σε αντίθετη περίπτωση θα προκαλέσει ακύρωση ή απώλεια της εγγύησης και αποποίηση ευθυνών.

• Διατηρούμε τις επιφυλάξεις μας για τυχόν τυπογραφικά λάθη και πιθανές αλλαγές στη συσκευή, στη συσκευασία ή στον οδηγό χρήσης. 8 Φροντίδα, συντήρηση, αποθήκευση και μεταφορά:

• Χρησιμοποιήστε ένα στεγνό λινό ύφασμα για να καθαρίσετε το προϊόν, ή χρησιμοποιή στε ένα ελαφρά υγρό πανί για δύσκολους λεκέδες. Προσέχετε για τα ενεργά καλώδια της συσκευής σας κατά τη διάρκεια του καθαρισμού! Τραβήξτε το φις από την πρίζα πριν από το καθάρισμα!

• Σιγουρευτείτε ότι δεν πρόκειται να προκαλέσετε φθορά στα εξαρτήματα της διάταξης περιστροφής κατά την περιστροφή τμημάτων της συσκευής! ΠΡΟΣΟΧΗ! Υπάρχει κίνδυνος ηλεκτροπληξίας και κακώσεων!

• Σιγουρευτείτε ότι υπάρχει επαρκής χώρος γύρω από την οθόνη για να διασφαλίζεται ο σωστός εξαερισμός και ελέγχετε αν χρειαστεί τα διάκενα ασφαλείας του συστήματος.

• Ελέγχετε περιοδικά, αν όλα τα εξαρτήματα και οι βίδες είναι ασφαλισμένα και σφίξτε τα ξανά όταν είναι χαλαρωμένα. Αυτό μπορεί π.χ. να προκληθεί από συχνές κινήσεις.

• Αποφεύγετε τα μέρη με υψηλές θερμοκρασίες, υγρασία ή μέρη τα οποία μπορεί να βραχούν και επίσης κατά τη διάρκεια της φροντίδας, της συντήρησης, της αποθήκευσης και της μεταφοράς.

• Οι διανοιγμένες οπές παραμένουν ορατές στον τοίχο και μετά την αφαίρεση της συσκευής και του κιτ επιτοίχιας στήριξης. Μετά από μακρόχρονη χρήση, μπορεί να παραμείνει κάποιο σημάδι στον τοίχο.

• Προσέχετε τα σύμβολα ασφαλείας στη συσκευασία κατά τη διάρκεια της μεταφοράς.64 Μοντέλο 51945 / 51946 Μεγ. φορτίο: 10 kg Βάρος 1,1 kg Διαστάσεις 130-320 x 80/170 mm Απόσταση της οπές 130 - 320 mm Απόσταση από του Ανώτατο όριο 80 / 170 mm Γωνία κλίσης +/-15° Γωνία περιστροφής - 10 Τεχνικά χαρακτηριστικά: 9 Αντιμετώπιση Προβλημάτων:

Πώς είναι δυνατό να ελεγχθεί η ποιότητα του Ανώτατο όριο. Ποιες οπές πρέπει να διανοιχτούν; Η ευθυγράμμιση του βραχίονα επιτοίχιας στήριξης είναι δύσκολη. Άλλες ερωτήσεις: Διορθωτική ενέργεια Ελέγξτε το πάχος του Ανώτατο όριο και το υλικό κάτω από το γύψο και την ταπετσαρία. Συμβουλευτείτε κατάλληλα εκπαιδευμένους επαγγελ-

Διαβάστε τα Κεφάλαια «Περιεχόμενα συσκευασί- ας» και «Εγκατάσταση». Ζητήστε βοήθεια από ένα δεύτερο άτομο και τηρείτε τις οδηγίες στις «Σημειώσεις που αφορούν την ασφά-

Ελέγξτε όλα τα εξαρτήματα και επικοινωνήστε με τον αντιπρόσωπό σας αν

Επικοινωνήστε μαζί μας.

Ενεργά φορτία για χώρους κατοικίας αναφέ- ρονται π.χ. σε πρότυπα όπως τα DIN 1055 και EN 594. Οι οπές σημειώνονται στα σχήματα. Στοιχεία επικοινωνίας – στο εξώφυλλο Οδηγίες Χρήσης65 TM66 Οδηγίες Χρήσης67 TMTM CABSTONE™ IS A REGISTERED TRADEMARK OF THE WENTRONIC GMBH, GERMANY. CABSTONE™ IST EINE REGISTRIERTE HANDELSMARKE DER WENTRONIC GMBH, DEUTSCHLAND.
