MODE D'EMPLOI J170739 AGFAPHOTO

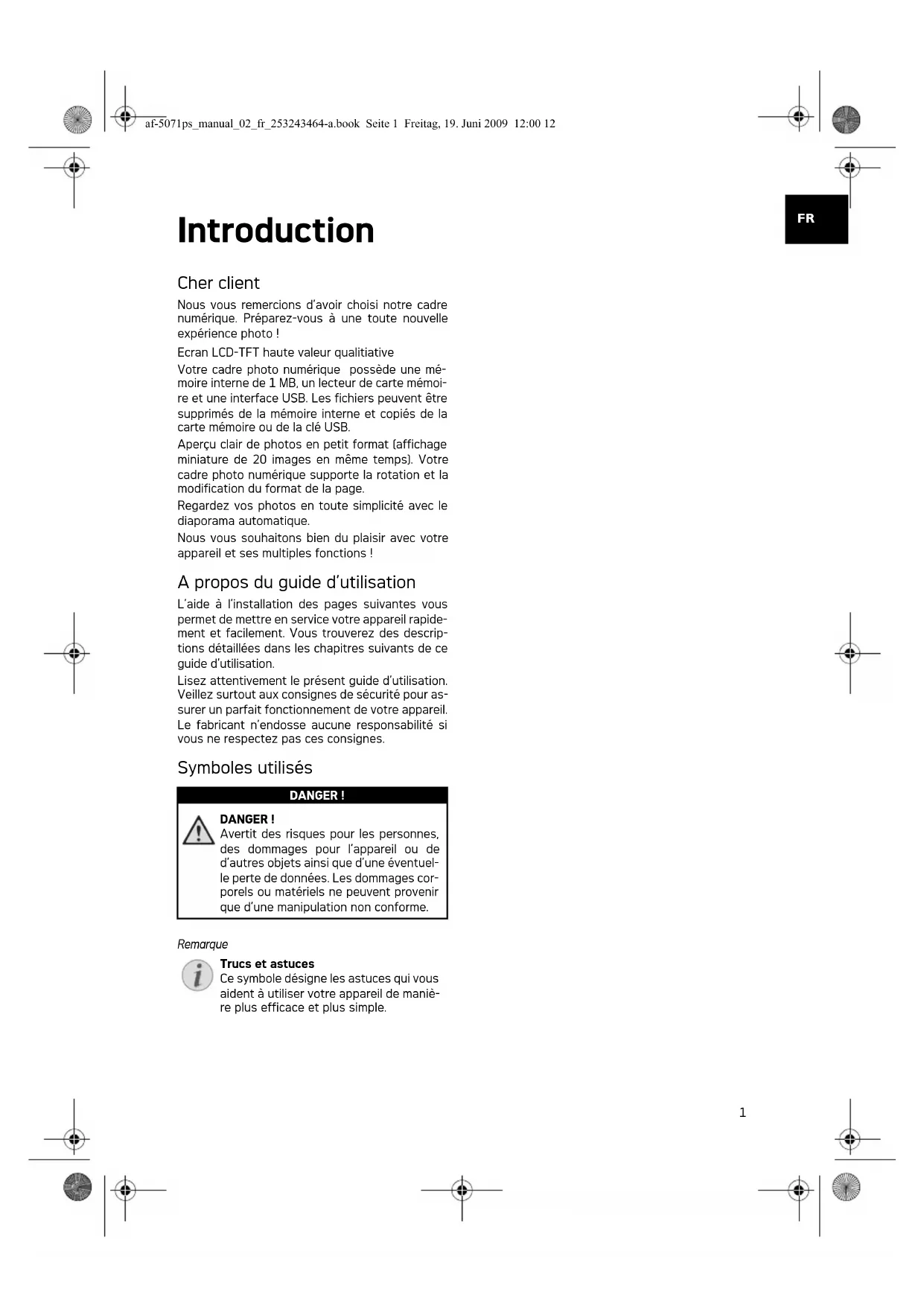

Introduction Cher client Nous vous remercions d’avoir choisi notre cadre numérique. Préparez-vous à une toute nouvelle expérience photo ! Ecran LCD-TFT haute valeur qualitiative Mémoire Votre cadre photo numérique possède une mé- moire interne de 1 MB, un lecteur de carte mémoi- re et une interface USB. Les fichiers peuvent être supprimés de la mémoire interne et copiés de la carte mémoire ou de la clé USB. Aperçu clair de photos en petit format (affichage miniature de 20 images en même temps). Votre cadre photo numérique supporte la rotation et la modification du format de la page. Regardez vos photos en toute simplicité avec le diaporama automatique. Nous vous souhaitons bien du plaisir avec votre appareil et ses multiples fonctions ! A propos du guide d’utilisation L’aide à l’installation des pages suivantes vous permet de mettre en service votre appareil rapide- ment et facilement. Vous trouverez des descrip- tions détaillées dans les chapitres suivants de ce guide d’utilisation. Lisez attentivement le présent guide d’utilisation. Veillez surtout aux consignes de sécurité pour as- surer un parfait fonctionnement de votre appareil. Le fabricant n’endosse aucune responsabilité si vous ne respectez pas ces consignes. Symboles utilisés Avertissements concernant les risques Trucs et astuces DANGER ! DANGER ! Avertit des risques pour les personnes, des dommages pour l’appareil ou de d’autres objets ainsi que d’une éventuel- le perte de données. Les dommages cor- porels ou matériels ne peuvent provenir que d’une manipulation non conforme. Remarque Trucs et astuces Ce symbole désigne les astuces qui vous aident à utiliser votre appareil de maniè- re plus efficace et plus simple. af-5071ps_manual_02_fr_253243464-a.book Seite 1 Freitag, 19. Juni 2009 12:00 122

Conseils de sécurité et recommandations Introduction 2 Ne procédez à aucun réglage et changement qui ne sont pas décrits dans le présent mode d’em- ploi. Une application inadéquate peut entraîner des blessures corporelles, des dommages ou des pertes de données. Respectez toutes les indica- tions de prévention et de sécurité prescrites. Installation de l’appareil L’appareil est exclu sivement destiné à un usage privé. L’appareil est exclusivement destiné à un usage privé. L’appareil doit reposer sur une surface sta- ble et plane. Posez tous les câbles de façon à ce que personne ne puisse trébucher ni se blesser ou que l’appareil ne soit endommagé. Ecran LCD Soyez toujours soigneux avec l'appareil. Evitez de toucher l'écran LCD. Ne jamais déposer d’objets lourds ou à extrémité tranchante sur l'écran, le ca- dre où le câble de branchement secteur. Protégez l’appareil du rayonnement solaire direct Protégez l’appareil du rayonnement solaire direct, de la chaleur, des grandes variations de tempéra- tures et de l’humidité. Ne placez pas l’appareil à proximité d’un chauffage ou d’une climatisation. Veillez aux indications concernant la température et l’humidité de l’air dans les caractéristiques techniques. Ne pas allum er l’appareil immédiatement ap rès le transport Après le transport, l’appareil ne doit pas être dé- placé d’une pièce froide à une pièce chaude ou être allumé dans une pièce froide qui se réchauf- ferait rapidement. Dans ces situations, attendez au moins trois heures que l'appareil se soit ac- commodé de ces changements de conditions (Température, humidité de l'air...). Si votre app areil devient trop ch aud ou si de la fumée s ort de l’appareil Si votre appareil devient trop chaud ou si de la fu- mée sort de l’appareil, retirez aussitôt la prise du secteur. Laissez examiner votre appareil par un spécialiste. Afin d’éviter la propagation d’un feu en cas d’incendie, tenez cet appareil éloigné des flammes. N’installez pas l’appareil dans des salles humides. N’installez pas l’appareil dans des salles humides. Ne touchez jamais les fiches/prises secteur avec les mains humides. Aucun liquide ou c orps étranger ne doit entrer dans l’appa reil. Aucun liquide ou corps étranger ne doit entrer dans l’appareil. Séparez l’appareil du secteur au cas où des liquides ou corps étrangers parvien- nent dans l’appareil et faites contrôler votre appa- reil par un technicien. Ne laissez pas les enfants sans surveillance autour de l’appareil. Ne laissez pas les enfants sans surveillance autour de l’appareil. Ne pas laisser les feuilles d’emballage à portée des enfants. Alimentation électrique Utilisez uniquement le bloc d’alimentat ion de fourni avec votre appa reil Utilisez uniquement le bloc d’alimentation de four- ni avec votre appareil (Cf. chapitre Annexe / Ca- ractéristiques techniques). Contrôlez si la tension secteur de votre appareil (plaque signalétique) est identique à celle du lieu d’installation. Les parties complètes correspondent au mode de tension in- diqué sur l'appareil. Ne touchez jamais les câbles électriques s’ils sont endommagés. Ne touchez jamais les câbles électriques s’ils sont endommagés. Echangez immédiatement le câble endommagé. Utilisez uniquement un câble approprié ; adressez-vous le cas échéant à notre service technique ou à votre magasin spécialisé. Débranchez votre appareil du ré seau électrique avan t de nettoyer la su rface. Débranchez votre appareil du réseau électrique avant de nettoyer la surface. Utilisez un chiffon doux et non pelucheux. N’utilisez en aucun cas des produits de nettoyage liquides, gazeux ou lé- gèrement inflammables (sprays, produits abrasifs, vernis brillants, alcools). Veillez à ce qu’aucune hu- midité ne pénètre à l’intérieur de l’appareil. Nettoyez l’écran avec un chiffon doux et sec. Nettoyez l’écran avec un chiffon doux et sec. En cas de bris de l’écran d’affichage, un liquide légè- rement corrosif peut se répandre. Evitez tout con- tact avec la peau et les yeux. Réparations Réparations Ne réparez pas vous-même l’appareil. Une mainte- nance non conforme peut occasionner des dom- mages corporels ou matériels. Laissez examiner votre appareil exclusivement par un spécialiste agréé. N’enlevez pas la plaque signalétique de votre ap- pareil, autrement la garantie s’éteint. Supports mémoire photo Supports mémoire photo Utilisez uniquement les supports d'enregistre- ment compatibles avec l’appareil. Afin de prévenir tout dommage sur la carte ou sur l’appareil, la car- te doit être uniquement introduite dans l'appareil ou en être retirée quand ce dernier est éteint. Ne retirer en aucun cas la carte mémoire installée pendant que l'appareil y accède. Ceci pourrait en- dommager ou effacer des données. af-5071ps_manual_02_fr_253243464-a.book Seite 2 Freitag, 19. Juni 2009 12:00 123

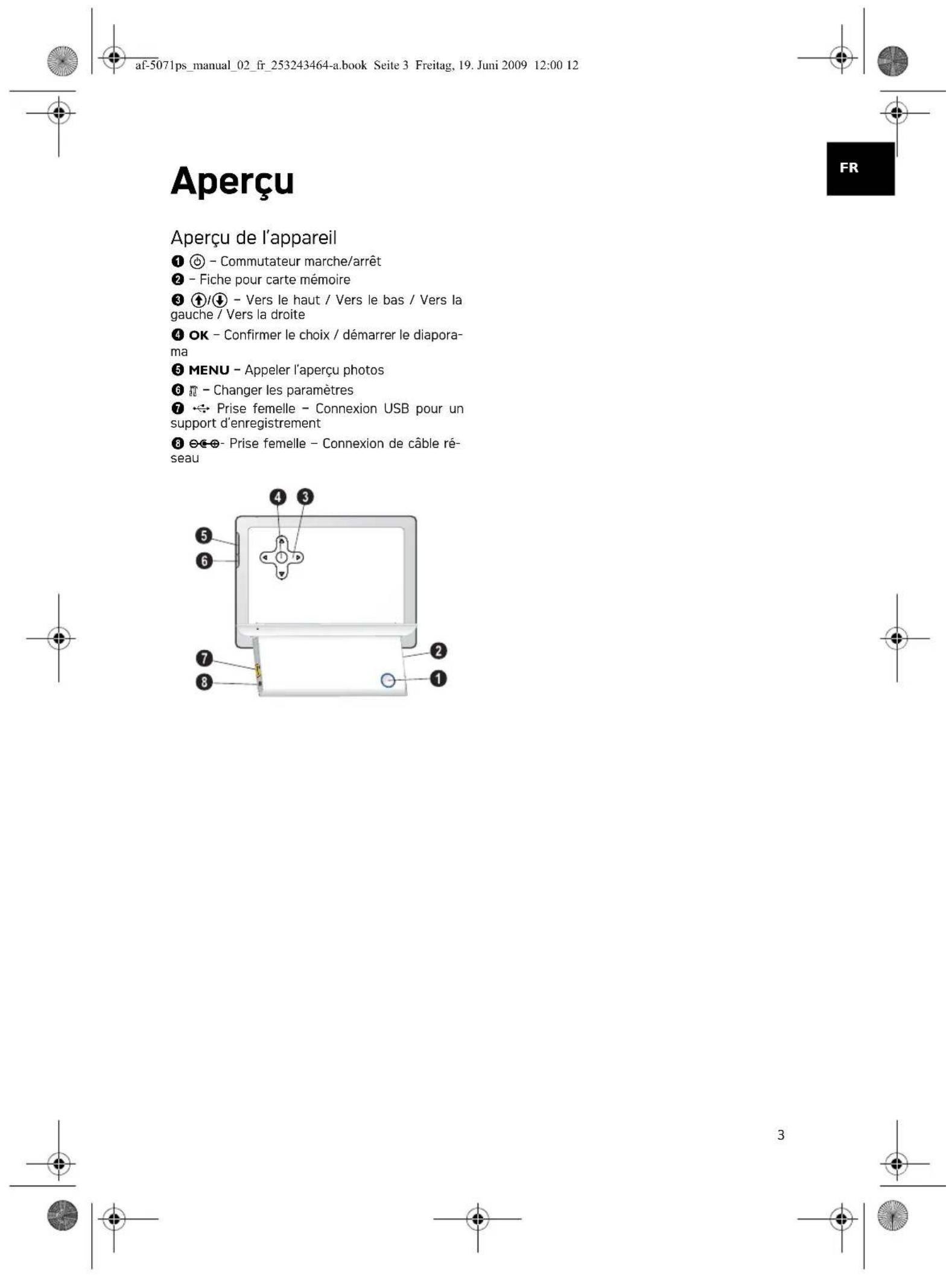

Aperçu Aperçu de l’appareil 1 Commutateur Marche/Arrêt 1 B – Commutateur marche/arrêt 2 fiches po ur la carte mémoire 2 – Fiche pour carte mémoire 3 Touches Flèches 3 G/I – Vers le haut / Vers le bas / Vers la gauche / Vers la droite 4 OK 4 OK – Confirmer le choix / démarrer le diapora-

5 MENU – Appeler l’aperçu photos 6 ù – Changer les paramètres 7 Supports d’enregistrement avec connexion USB 7 ý Prise femelle – Connexion USB pour un support d’enregistrement 8 Connexion câ ble d’alimentation 8 Í- Prise femelle – Connexion de câble ré- seau Rückseite AF5071 af-5071ps_manual_02_fr_253243464-a.book Seite 3 Freitag, 19. Juni 2009 12:00 124

Première mise en service Contenu de l’emballage Cadre d’images ‚ Cadre photo numérique avec support Alimentation élect rique avec fiche secteur interchangeab le …Alimentation électrique avec fiche secteur in- terchangeable Manuel d’utilisation (sans illustration) Manuel d’utilisation (sans illustration) Verpackungsinhalt AF5071 Contenu de l’em ballage incomplet Connecter le bloc d'alimentation Tensio n réseau su r le lieu d ’installati on 1 Sélectionnez la bonne prise d’adaptateur pour votre pays et insérez-la dans l’alimentation électrique. Veillez à ce que la prise d’adapta- teur soit complètement intégrée dans l’alimen- tation électrique. 2 Insérez la petite prise de l’alimentation électri- que dans le connecteur sur la partie arrière de l’appareil. Introduire le bloc d’alimentation dans la prise de courant. Mise en place d’une carte mémoire 1 Insérez une carte mémoire dans la fiche cor- respondante à l’arrière de l’appareil. Votre ap- pareil supporte les cartes mémoires suivantes : SD/MMC/MS/XD. 2 Allumez l’appareil avec le commutateur mar- che/arrêt situé à l’arrière. Le diaporama com- mence après l’affichage de l’écran de démarra- ge. 3 Pendant le diaporama, appuyez à l’arrière sur la touche OK pour arrêter le diaporama. Remarque Contenu de l’emballage incomplet S’il manquait un des composants ou si vous constatiez des dommages, adres- sez-vous à votre revendeur ou à notre service après-vente. ATTENTION ! Tension réseau sur le lieu d’installation ! Contrôlez si la tension secteur de votre appareil (plaque signalétique) est identi- que à celle du lieu d’installation. DANGER ! Installer la carte mémoire ! Utilisez uniquement les supports d'enregistrement compatibles avec l’appareil. Ne retirer en aucun cas la carte mé- moire installée pendant que l'appareil y accède. Ceci pourrait endommager ou effacer des données. Remarque Plusieurs photos sont disponibles sur la carte mémoire Si plusieurs photos sont enregistrées sur la carte mémoire, il peut se passer un certain temps avant que le diapo- rama ne commence. Remarque Utiliser le support USB et la carte mémoire en même temps Si un appareil USB est utilisé en même temps qu’une carte mémoire, les photos de la carte mémoire seront affichées en premier. af-5071ps_manual_02_fr_253243464-a.book Seite 4 Freitag, 19. Juni 2009 12:00 125

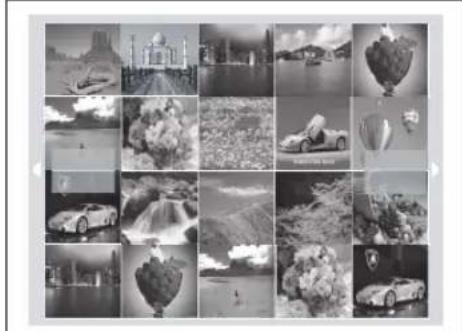

Lecture Photo 1 Appuyez sur la touche MENU de l’appareil. 2 Sur l’écran, 20 photos miniatures par page sont affichées. 3 Sélectionnez l’image à partir de laquelle vous souhaitez démarrer le diaporama avec la tou- che G/I ou J/H. 4Appuyez sur OK pour démarrer le diaporama. 5Appuyez sur OK pour interrompre le diapora- ma. Un ‘symbole pause’ apparaît à l’écran 6Appuyez sur J/H, pour passer à la photo précédente ou suivante. 7 Terminez le diaporama avec la touche MENU. af-5071ps_manual_02_fr_253243464-a.book Seite 5 Freitag, 19. Juni 2009 12:00 126

Paramètres Changer les paramètres de l’affi- chage 1Appuyez sur ù. 2 Sélectionnez avec J/H (Paramètres de l’affichage LCD) et confirmez avec OK. 3 Sélectionnez avec G/I (Clarté), (Con- traste) ou (Saturation des couleurs). 4 Changez le paramètre avec J/H. 5 Confirmez chaque paramètre changé avec OK. 6Terminez avec ù. Copier et supprimer les fichiers Vous pouvez copier les fichiers photo d’une carte mémoire ou d’une clé USB. Vous pouvez suppri- mer des fichiers photo de la mémoire interne. Copier des fichiers 1Appuyez sur ù. 2 Sélectionnez avec J/H (Copier ou suppri- mer un fichier) et confirmez avec OK. 3 Sélectionnez avec G (Copier) et confirmez avec OK. 4 Sélectionnez avec G/I, J/H le fichier que vous souhaitez copier. 5 Marquez le fichier avec OK. 6 Sélectionnez avec I la ligne de symbole sur le bord inférieur de l’écran. 7 Selectionnez avec J/H le symbole , et appuyez sur OK pour lancer le processus de copie. 8 Une barre de traitement apparaît sur l'afficha- ge. Une fois la copie terminée, le fichier se trou- vera dans la mémoire interne. Supprimer des fichiers 1Appuyez sur ù. 2 Sélectionnez avec J/H (Copier ou suppri- mer un fichier) et confirmez avec OK. 3 Sélectionnez avec I (Supprimer) et confir- mez avec OK. 4 Sélectionnez avec G/I, J/H le fichier que vous souhaitez supprimer. 5 Marquez le fichier avec OK. 6 Sélectionnez avec I la ligne de symbole sur le bord inférieur de l’écran. 7 Sélectionnez avec J/H le symbole , et appuyez sur OK pour lancer le processus de suppression. Modifier les paramètres de base Ici, vous pouvez tourner les photos, régler le grandisse- ment de la page, définir les effets de transition du dia- porama ou régler le temps de passage du diaporama. 1Appuyez sur ù. 2 Sélectionnez avec J/H (changer les para- mètres de base) et confirmez avec OK. 3 Sélectionnez avec G/I le symbole corres- pondant. Tourner l’image – Changer la position de l’image Grandissement de la page – L’écran du ca- dre d’images numérique a un grandissement de pages en format 16:10. Sélectionnez si l’image doit être mise au format original, au for- mat large (16:10) ou en grand écran. Effets de transition – Régler différents ef- fets de transition pour le mode diaporama Diaporama – Temps de passage – Choisir parmi les temps affichés. Réglage standard – Les réglages se remet- tent aux paramètres usine. 4 Sélectionnez le réglage correspondant avec J/H. 5Confirmez par OK. Remarque Retirer le marquage Appuyez à nouveau sur OK pour reti- rer le marquage. Remarque Annuler opération Avec le choix de et la confirmation avec OK , le processus est interrom- pu. Remarque Annuler opération Avec le choix de et la confirmation avec

, le processus est interrompu. Remarque ù vous permet de quitter le menu et de revenir au mode initial. af-5071ps_manual_02_fr_253243464-a.book Seite 6 Freitag, 19. Juni 2009 12:00 127

Service Informations Problèmes Solution. Le cadre photo ne s’allume pas. Assurez-vous que le câble d’alimentation est cor- rectement relié au cadre. La carte mémoire n'est pas détectée • Vérifiez si votre carte mémoire est compatible ou si vous avez bien inséré la carte mémoire.

• Assurez-vous que la carte mémoire n’est pas endommagée.

• Assurez-vous que le format du fichier est com- patible. af-5071ps_manual_02_fr_253243464-a.book Seite 7 Freitag, 19. Juni 2009 12:00 128

• XD Formats compatibles Format Photo Format Photo ....................................................................JPEG Toutes les données ne sont que des indications. AgfaPhoto se réserve le droit d’effectuer des changements sans notification préalable. AgfaPhoto est utilisé sous la licence de Agfa- Gevaert NV & Co. KG ou Agfa-Gevaert NV. Ni Agfa-Gevaert NV & Co. KG, ni Agfa-Gevaert NV ne fabriquent ces produits ou offrent une ga- rantie ou un service technique. Pour de plus amples informations sur le service, le service technique ou les garanties, veuillez vous adresser à votre revendeur ou au fabri- cant. Contact : AgfaPhoto Holding GmbH, www.agfaphoto.com Fabricant : Sagem Communications, www.sagem-communications.com Le symbole CE garantie que ce produit ne présen- te aucun risque pour la sécurité et la santé de son utilisateur et qu’il est conforme à la directive CE 1999/5 relative au interférences électromagnéti- ques du Parlement Européen et du Conseil de la radiodiffusion et de la télécommunication. Vous pouvez consulter la déclaration de conformi- té sur le site internet www.agfaphoto.com. La protection de l’environnement dans le cadre d'un concept de développement durable est très importante pour AgfaPhoto. AgfaPhoto s’efforce d’utiliser des systèmes écologiques. C’est pour- quoi AgfaPhoto a décidé d’accorder une grande valeur à la performance écologique à toutes les phases du produit, de la fabrication à la mise en service, et de l'utilisation à l’élimination. Emballage : Le logo (Point vert) signifie qu’une or- ganisation nationale reconnue paie une cotisation pour améliorer le mode d'emballage et les infras- tructures de recyclage. Veuillez respecter les pro- cédures de tri de déchets en vigueur dans votre pays l’élimination de cet emballage. Batteries : Si votre produit contient des batteries, ces dernières doivent être éliminées au dépôt pré- vu à cet effet. Produit : Le symbole poubelle barrée sur le pro- duit signifie que ce produit est un appareil électri- que ou électronique. La législation européenne prescrit donc une élimination séparée :

• Sur les lieux de vente, si vous achetez un appa- reil similaire.

• Aux dépôts locaux (Déchetterie, service déchets spécial etc.) Ainsi, vous pouvez également contribuer à la réu- tilisation et au recyclage de vieux appareils élec- troniques et électriques et avoir un impact sur l'environnement et la santé des gens. af-5071ps_manual_02_fr_253243464-a.book Seite 8 Freitag, 19. Juni 2009 12:00 129

Les emballages utilisés en papier et carton peu- vent être dépollués comme du papier usagé. Les feuilles en plastique et le polystyrène peuvent être recyclées ou déposées en déchets résiduels, selon les spécifications de votre pays. Marques déposées : Les références citées dans le présent manuel sont des marques déposées des entreprises respectives. L’absence des sym- boles É et Ë ne signifie pas que les termes utili- sés sont des marques libres. Les autres noms de produit utilisés dans le présent document servent uniquement à des fins de désignation et peuvent être des marques des propriétaires respectifs. AgfaPhoto rejette tous droits sur ces marques. Ni AgfaPhoto ni les sociétés affiliées ne sont res- ponsables vis-à-vis de l’acheteur de ce produit ou de tiers en rapport aux demandes de dommages et intérêts, pertes, frais ou dépenses qui incom- bent à l’acheteur ou à des tiers à la suite d’un ac- cident, d’un usage erroné ou abusif de ce produit ou à des modifications et réparations du produit non autorisées ou au non respect des instructions de service et de maintenance de AgfaPhoto. AgfaPhoto n’endosse aucune responsabilité pour les demandes de dommages et intérêts ou les problèmes à la suite de l’utilisation d’options ou de consommables qui ne sont pas des produits d’ori- gine de AgfaPhoto ou de produits agréés par Ag- faPhoto. AgfaPhoto n’endosse aucune responsabilité pour les demandes de dommages et intérêts à la suite d’interférences électromagnétiques dues à l’em- ploi de câbles de connexion qui ne sont pas des produits de AgfaPhoto. Tous droits réservés. Aucune partie de la présen- te publication n’est autorisée à être reproduite, enregistrée dans un système d’archive ou sous quelque forme que ce soit ou bien transmise par n’importe quel moyen – électronique, mécanique, par photocopie, enregistrement ou autre. Les in- formations contenues dans le présent document sont destinées exclusivement à l’utilisation du produit décrit. AgfaPhoto n’endosse aucune res- ponsabilité si ces informations sont appliquées à d’autres appareils. Le manuel d’utilisation est un document n’ayant pas un caractère contractuel. Sous réserve d’erreurs, de fautes d’impression et de modifications. Copyright © 2009 Sagem Communications af-5071ps_manual_02_fr_253243464-a.book Seite 9 Freitag, 19. Juni 2009 12:00 122
