MANUAL DE UTILIZADOR J170739 AGFAPHOTO

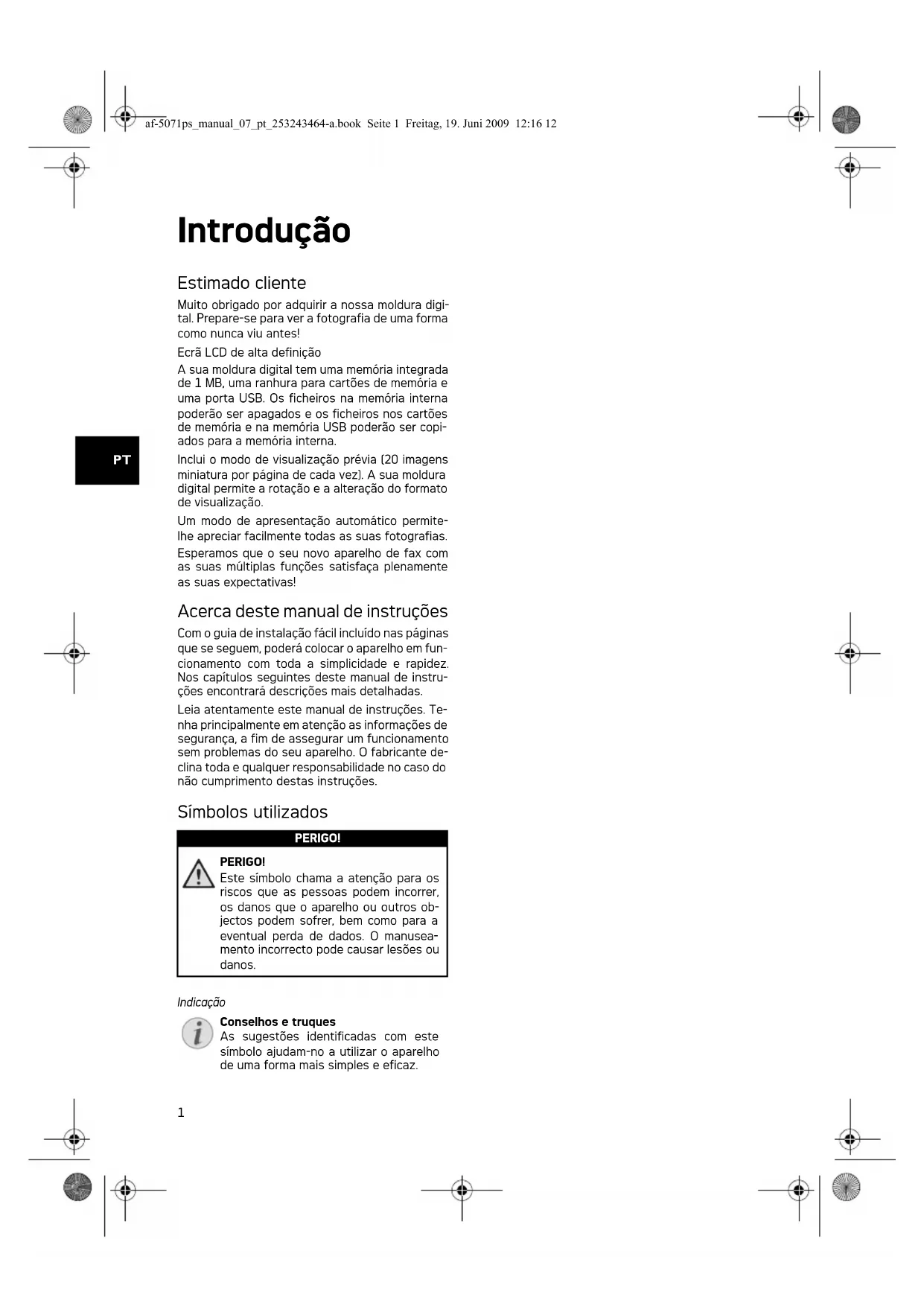

Introdução Estimado cliente Muito obrigado por adquirir a nossa moldura digi- tal. Prepare-se para ver a fotografia de uma forma como nunca viu antes! Ecrã LCD de alta definição Memória A sua moldura digital tem uma memória integrada de 1 MB, uma ranhura para cartões de memória e uma porta USB. Os ficheiros na memória interna poderão ser apagados e os ficheiros nos cartões de memória e na memória USB poderão ser copi- ados para a memória interna. Inclui o modo de visualização prévia (20 imagens miniatura por página de cada vez). A sua moldura digital permite a rotação e a alteração do formato de visualização. Um modo de apresentação automático permite- lhe apreciar facilmente todas as suas fotografias. Esperamos que o seu novo aparelho de fax com as suas múltiplas funções satisfaça plenamente as suas expectativas! Acerca deste manual de instruções Com o guia de instalação fácil incluído nas páginas que se seguem, poderá colocar o aparelho em fun- cionamento com toda a simplicidade e rapidez. Nos capítulos seguintes deste manual de instru- ções encontrará descrições mais detalhadas. Leia atentamente este manual de instruções. Te- nha principalmente em atenção as informações de segurança, a fim de assegurar um funcionamento sem problemas do seu aparelho. O fabricante de- clina toda e qualquer responsabilidade no caso do não cumprimento destas instruções. Símbolos utilizados Aviso contra riscos Conselhos e tru ques PERIGO! PERIGO! Este símbolo chama a atenção para os riscos que as pessoas podem incorrer, os danos que o aparelho ou outros ob- jectos podem sofrer, bem como para a eventual perda de dados. O manusea- mento incorrecto pode causar lesões ou danos. Indicação Conselhos e truques As sugestões identificadas com este símbolo ajudam-no a utilizar o aparelho de uma forma mais simples e eficaz. af-5071ps_manual_07_pt_253243464-a.book Seite 1 Freitag, 19. Juni 2009 12:16 122

Instruções e recomendações de segurança Introdução 2 Nunca ajuste quaisquer definições nem introduza quaisquer alterações que não sejam indicadas neste manual de instruções. O manuseamento in- correcto pode provocar ferimentos corporais ou danos, danos no aparelho ou a perda de dados. Respeite todas as advertências e notas de segu- rança indicadas. Instalação do aparelho Este aparel ho é indicado unicamen te para um uso interior . Este aparelho é indicado unicamente para um uso interior. Coloque o aparelho de forma a ficar segu- ro e estável, sobre uma superfície plana. Assente os cabos de modo a impedir que alguém possa tropeçar neles e se possa magoar e também de modo a impedir que o aparelho possa sofrer quaisquer danos. Ecrã LCD Manipule sempre o aparelho com cuidado. Evite tocar no ecrã LCD. Nu nca coloque objectos pesa- dos ou pontiagudos em cima do ecrã LCD, da mol- dura ou do cabo de alimentação. Proteja o aparelho contra a exposição directa aos raios solares Proteja o aparelho contra a exposição directa aos raios solares, calor, grandes variações de tempe- ratura e humidade. Nunca instale o aparelho pró- ximo de aparelhos de elementos de aquecimento ou de instalações de ar condicionado. Tenha em atenção as indicações relativas à temperatura e à humidade do ar incluídas nas especificações téc- nicas. Não ligue o aparelho imediatamente após o transporte O aparelho não deve ser ligado logo após o trans- porte de um local frio para um local quente ou vice-versa ou para um local frio, que seja aquecido rapidamente. Nestes casos, aguarde, no mínimo, três horas até o aparelho se adaptar às novas condições (temperatura, humidade do ar,...) . Se o aparelho registar um aquecimento excessivo ou se sair fumo deste Se o aparelho registar um aquecimento excessivo ou se sair fumo deste, puxe imediatamente a ficha eléctrica da tomada de alimentação. Mande verifi- car o aparelho por um centro de assistência técni- ca. Manter o aparelho afastado de chamas aber- tas a fim de evitar a propagação de incêndios. Nunca instale o apa relho em espaços húmidos. Nunca instale o aparelho em espaços húmidos. Nunca toque na ficha de rede ou na ligação de rede com as mãos húmidas. Nunca deixe en trar líquidos no aparelho. Nunca deixe entrar líquidos no aparelho. Se tive- rem entrado líquidos ou corpos estranhos no apa- relho, desligue-o da corrente de alimentação e mande verificar o aparelho por um centro de as- sistência técnica. Nunca permita que as crianças mexam no aparelho sem a supervisão de um adulto. Nunca permita que as crianças mexam no apare- lho sem a supervisão de um adulto. Manter as pe- lículas da embalagem afastadas das crianças. Alimentação eléctrica Utilize apenas o adaptador fornecido Utilize apenas o adaptador fornecido (vide o capí- tulo Anexo / Especificações técnicas). Certifique- se de que a tensão de rede do aparelho (indicada na placa de características) coincide com a tensão da rede eléctrica disponível no local onde o apare- lho vai ser instalado. Este aparelho é compatível com a voltagem indicada no mesmo. Nunca toque no cabo de rede se o isolamento estiver danificado. Nunca toque no cabo de rede se o isolamento es- tiver danificado. Substitua imediatamente os ca- bos danificados. Utilize apenas o cabo adequado; se necessário, contacte os nossos serviços de as- sistência técnica ou o seu revendedor. Desligue o aparelho da rede eléctrica antes de limpar a respectiv a superfície. Desligue o aparelho da rede eléctrica antes de lim- par a respectiva superfície. Utilize um pano macio e que não largue pêlo. Nunca utilize produtos de limpeza líquidos, gasosos ou facilmente inflamá- veis (sprays, produtos abrasivos, polimentos, álco- ol). Não deve entrar qualquer humidade no interior do aparelho. Limpe o visor co m um pano seco e macio. Limpe o visor com um pano seco e macio. Se o vi- sor se partir, pode sair um líquido ligeiramente corrosivo. Evite qualquer contacto com a pele e os olhos. Reparações Reparações Nunca proceda a trabalhos de reparação no apa- relho. Uma manutenção incorrecta pode causar le- sões nas pessoas ou danos no aparelho. Mande sempre reparar o aparelho por um centro de as- sistência técnica autorizado. Não remova a placa de características do apare- lho, caso contrário a garantia perde a validade. Meios de armazenamento de da- dos fotográficos Meios de armazenamento de dados fotográficos Utilize apenas dispositivos de memória compatí- veis com o aparelho. A fim de evitar danos no car- tão ou no próprio aparelho, desligue o aparelho antes de retirar ou introduzir o cartão. Nunca retire o cartão de armazenamento de da- dos colocado, enquanto o aparelho estiver a ace- dê-lo. Se o fizer, os dados podem ficar corrompi- dos ou mesmo ser eliminados. af-5071ps_manual_07_pt_253243464-a.book Seite 2 Freitag, 19. Juni 2009 12:16 123

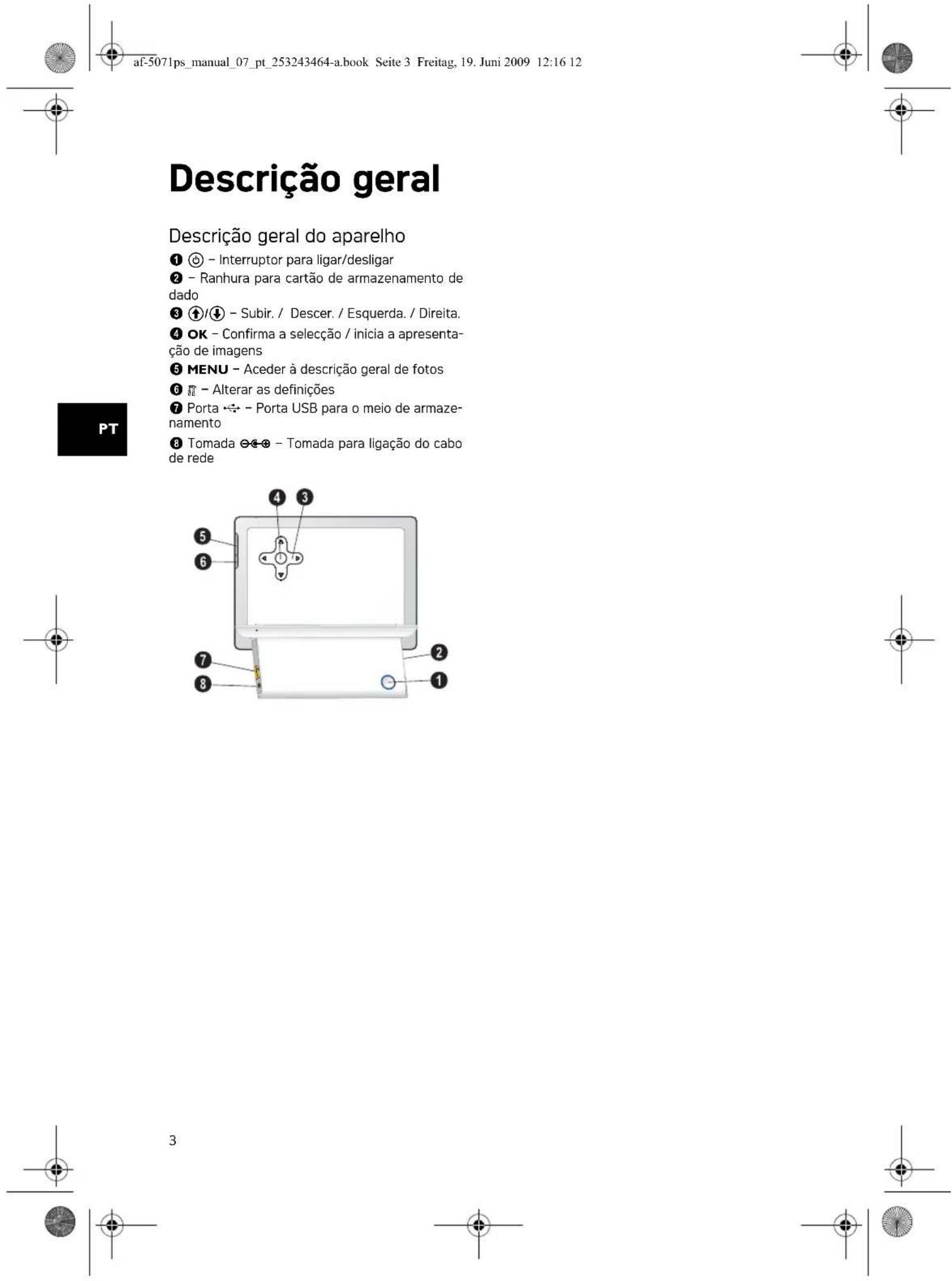

Descrição geral Descrição geral do aparelho 1 Interruptor para ligar/desligar 1 B – Interruptor para ligar/desligar 2 Ranhura para cartão de armazenamento de dados 2 – Ranhura para cartão de armazenamento de dado 3 Teclas de seta 3 G/I – Subir. / Descer. / Esquerda. / Direita. 4 OK 4 OK – Confirma a selecção / inicia a apresenta- ção de imagens 5 MENU – Aceder à descrição geral de fotos 6 ù – Alterar as definições 7 Porta USB do me io de armazenamento de dados 7 Porta ý – Porta USB para o meio de armaze- namento 8 Tomada para ligação do cabo de rede 8 Tomada Í – Tomada para ligação do cabo de rede Rückseite AF5071 af-5071ps_manual_07_pt_253243464-a.book Seite 3 Freitag, 19. Juni 2009 12:16 124

Primeira utilização Conteúdo da embalagem Moldura ‚ Moldura digital com suporte Fonte de alimentação com fichas intercambiáveis … Fonte de alimentação com fichas intercambiá- veis Manual de instruções (s em figuras) Manual de instruções (sem figuras) Verpackungsinhalt AF5071 Conteúdo da emba lagem em falta Ligar a fonte de alimentação Tensão de rede no local de instalação 1 Seleccione a ficha de rede correcta para o seu país e ligue-a na fonte de alimentação. Preste atenção para que a ficha de rede encaixe total- mente na fonte de alimentação. 2 Ligue a ficha pequena da fonte de alimentação à ligação existente na parte de trás do apare- lho. Insira a fonte de alimentação na porta. Introduzir um cartão de armazena- mento de dados no aparelho 1 Coloque um cartão de armazenamento de da- dos na respectiva ranhura, na parte traseira do aparelho. O seu aparelho suporta os seguintes cartões de armazenamento de dados: SD/ MMC/MS/XD. 2 Desligue o aparelho com o interruptor para li- gar/desligar na parte traseira. Terá início a apresentação de imagens depois de visualizar o ecrã inicial. 3 Para parar a apresentação de imagens prima a tecla OK na parte de trás do aparelho. Indicação Conteúdo da embalagem em falta No caso de faltar qualquer componente ou no caso de algum componente apre- sentar danos, agradecemos que entre em contacto com o seu revendedor ou com o nossos serviço de assistência técnica. CUIDADO! Tensão de rede no local de instalação! Certifique-se de que a tensão de rede do aparelho (indicada na placa de caracte- rísticas) coincide com a tensão da rede eléctrica disponível no local onde o apa- relho vai ser instalado. PERIGO! Introduzir um cartão de armazena- mento de dados! Utilize apenas dispositivos de memó- ria compatíveis com o aparelho. Nunca retire o cartão de armazena- mento de dados colocado, enquanto o aparelho estiver a acedê-lo. Se o fi- zer, os dados podem ficar corrompi- dos ou mesmo ser eliminados. Indicação Existem muitas fotos no cartão de memória Se no cartão de memória estiverem guardadas muitas fotos, a apresen- tação de imagens poderá demorar um pouco a iniciar-se. Indicação Utilizar simultaneamente uma memó- ria USB e um cartão de memória Se um dispositivo de armazenamento USB for utilizado simultaneamente com um cartão de memória, são indi- cadas as imagens do cartão de me- mória em primeiro lugar. af-5071ps_manual_07_pt_253243464-a.book Seite 4 Freitag, 19. Juni 2009 12:16 125

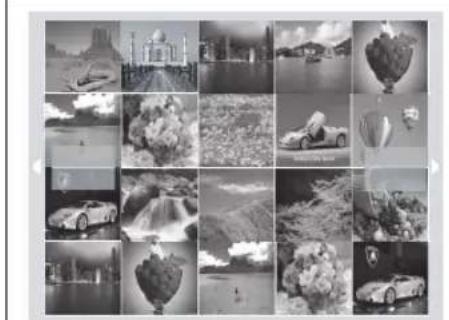

Reprodução de fotografias 1 No aparelho, prima a tecla MENU. 2 Em seguida, a moldura irá exibir 20 imagens mi- niatura por página, tal como é ilustrado. 3Com G/I ou J/H seleccione a imagem, com a qual pretende iniciar a apresentação de imagens. 4 Prima a tecla OK para iniciar a apresentação de imagens. 5Prima OK para interromper a apresentação de imagens. No ecrã surge um ’símbolo de pausa’. 6Prima J/H, para saltar para a imagem ante- rior ou seguinte. 7Prima MENU para terminar a apresentação de imagens. af-5071ps_manual_07_pt_253243464-a.book Seite 5 Freitag, 19. Juni 2009 12:16 126

Definições Alterar as definições do visor 1Prima ù. 2 Seleccione com a tecla J/H (definições do visor LCD) e confirme com a tecla OK. 3 Seleccione com a tecla G/I (claridade), (contraste) ou (saturação da cor). 4 Altere a definição com J/H. 5 Sempre que alterar uma definição confirme com OK. 6Prima ù para terminar. Copiar ou eliminar ficheiros Pode copiar ficheiros de imagem de um cartão de memória ou de um dispositivo USB. Pode apagar ficheiros de fotos da memória interna. Copiar ficheiros 1Prima ù. 2 Seleccione com a tecla J/H (copiar ou apagar ficheiro) e confirme com a tecla OK. 3 Seleccione com a tecla G (copiar) e confir- me com a tecla OK. 4 Seleccione com a tecla G/I, J/H o ficheiro que deseja copiar. 5 Seleccione o ficheiro com a tecla OK. 6 Seleccione com a tecla I a barra de símbolos na parte inferior do ecrã. 7Com a tecla J/H seleccione o símbolo , e prima a tecla OK para iniciar o processo de có- pia. 8 No visor é apresentada uma barra de edição. Uma vez terminada a cópia, poderá encontrar o ficheiro na memória interna. Eliminar ficheiros 1Prima ù. 2 Seleccione com a tecla J/H (copiar ou apagar ficheiro) e confirme com a tecla OK. 3 Seleccione com a tecla I (apagar) e confir- me com a tecla OK. 4 Seleccione com a tecla G/I, J/H o ficheiro que deseja eliminar. 5 Seleccione o ficheiro com a tecla OK. 6 Seleccione com a tecla I a barra de símbolos na parte inferior do ecrã.

para iniciar o processo de eliminação. Alterar definições básicas Aqui pode rodar imagens, definir a dimensão da imagem, determinar os efeitos de transição da apresentação de imagens ou definir a velocidade da apresentação de imagens. 1Prima ù. 2 Seleccione com a tecla J/H (alterar defini- ções básicas) e confirme com a tecla OK.

Com a tecla G/I seleccione o respectivo símbolo. Rodar imagem – Alterar a posição da imagem Dimensão da imagem – O ecrã da moldura digi- tal possui uma dimensão de imagem no formato 16:10. Seleccione se a imagem deve ser adaptada ao formato original, ao formato widescreen (16:10) ou se deve ser adaptada ao tamanho do ecrã. Efeitos de transição – Definir diferentes efeitos de transição para o modo de apresen- tação de imagens Apresentação de imagens - Velocidade – Seleccionar uma das velocidades indicadas. Definição padrão – São repostas as defini- ções de fábrica. 4 Seleccione a respectiva definição com a tecla J/H. 5Prima OK para confirmar. Indicação Anular a marcação Prima novamente a tecla OK para anular a marcação. Indicação Interromper o processo O processo é interrompido com a se- lecção de e a confirmação com a tecla OK. Indicação Interromper o processo O processo é interrompido com a selec- ção de e a confirmação com a tecla

Assistência técnica Indicações Problemas Soluções O reprodutor não se liga. Verifique que o adaptador de corrente CC está de- vidamente ligado à moldura. O cartão de memória não é reconhecido • Verifique se está a utilizar um cartão compatí- vel com este aparelho e se introduziu correcta- mente o cartão na ranhura.

• Verifique se o cartão de memória não se encon- tra danificado.

Anexo Especificações técnicas Modelo Modelo ...................................................................AF 5071PS Dimensões Dimensões (L¦×¦A¦×¦P)..................191,8¦×¦139,8¦×¦26¦mm Peso Gramagem...................................................................0,366¦kg Entrada Ligação à rede. Entrada: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Saída ...............................................................Saída: 5¦V¦† / 1¦A Condições ambientais recomendadas Condições ambientais recomendadas....... 0¦–¦45¦ºC Humidade relativa Humidade relativa.................................................20¦–¦80¦% Visor Diagonais da imagem........................................................7¦“ Razão da dimensão Razão da dimensão.....................................................16:10 Resolução......................................................432¦×¦234 Pixel Memória Memória interna Memória interna..............................................até 10 fotos Ligações Porta USB computador Porta USB computador.................................... USB-Host Cartões de armazenamento de dados compatíveis Cartões de armazenamento de dados compatíveis

Formatos suportados Formatos de fotografia Formatos de fotografia ...............................................JPEG Estas indicações servem unicamente como refe- rência. AgfaPhotoreserva-se o direito de alterar as especificações sem aviso prévio. A AgfaPhoto é usada sob concessão da Agfa- Gevaert NV & Co. KG ou Agfa-Gevaert NV. Nem a Agfa-Gevaert NV & Co. KG nem a Agfa-Gevaert NV fabricam estes produtos nem concedem ga- rantia ou prestam assistência. Para informações sobre serviço, assistência ou garantia dirija-se ao seu revendedor ou ao fabri- cante. Contacto: AgfaPhoto Holding GmbH, www.agfaphoto.com Fabricante: Sagem Communications, www.sagem-communications.com O símbolo CE certifica que este produto satisfaz os requisitos da Directiva 1999/5/CE do Parla- mento e Conselho Europeu referente a terminais de telecomunicações, no que concerne à seguran- ça e saúde dos utilizadores, e no que diz respeito a interferências electromagnéticas. A declaração de conformidade pode ser consulta- da na página da Internet www.agfaphoto.com. A conservação do ambiente enquanto parte inte- grante de um plano de desenvolvimento sustentá- vel é uma preocupação essencial da AgfaPhoto. O desejo da AgfaPhoto é utilizar sistemas, tendo em conta o meio ambiente. Consequentemente, a AgfaPhoto decidiu integrar medidas ambientais dentro do período de duração dos nossos produ- tos, desde o fabrico ao comissionamento, utiliza- ção e eliminação. Embalagem: A presença do logótipo (ponto verde) significa que é feita uma contribuição para uma organização nacional devidamente aprovada, com o fim de melhorar a recuperação de embalagens e as infra-estruturas de reciclagem. Respeite as leis locais relativamente à eliminação deste tipo de re- síduos. Pilhas: Se o seu produto contiver pilhas, estas de- verão ser eliminadas através do ponto de recolha adequado. Produto: A presença do símbolo de um caixote do lixo com uma cruz em cima significa que o produto pertence à família do equipamento eléctrico e electrónico. A este respeito, a legislação europeia estabelece que deverá eliminar este tipo de equi- pamento:

• Em pontos de recolha disponibilizados a nível lo- cal (centros de recolha, contentores de recolha selectiva, etc.). Deste modo poderá contribuir para a reutilização e melhoria dos resíduos de equipamento eléctrico e electrónico, que podem ter efeitos sobre o meio ambiente e a saúde humana. As embalagens utilizadas em papel e cartão po- dem ser eliminadas como papéis velhos. As pelí- culas de plástico e as embalagens em Styropor devem ser enviadas para reciclagem ou colocadas no lixo residual, em conformidade com as regula- mentações do seu país. Marcas comerciais: As marcas mencionadas no presente manual de instruções são marcas co- merciais detidas pelas respectivas empresas. A omissão dos símbolos É e Ë não justifica o pres- suposto de que essas marcas sejam marcas co- merciais não sujeitas a licença. Outros nomes de produtos mencionados neste documento têm por único objectivo uma identificação, podendo ser marcas comerciais detidas pelos respectivos pro- prietários. A AgfaPhoto declina todos e quaisquer direitos sobre essas marcas. Nem a AgfaPhoto, nem as empresas a ela associ- adas podem ser responsabilizadas, seja perante o comprador deste produto, seja perante terceiros, relativamente a reivindicações de indemnizações por danos, a prejuízos, a custos ou a despesas em que quer o comprador, quer terceiros tenham in- corrido em resultado de um acidente, de uma uti- lização errada ou incorrecta do produto, de modi- ficações não autorizadas, de reparações, de alte- rações introduzidas no produto ou do incumprimentos das instruções de utilização e de manutenção dadas pela AgfaPhoto. A AgfaPhoto declina toda e qualquer responsabi- lidade por reivindicações de indemnizações por danos e por problemas decorrentes da utilização de todos e quaisquer consumíveis ou opções que não estejam identificados como sendo produtos originais da AgfaPhoto ou produtos por ela auto- rizados. Da mesma forma, a AgfaPhoto também declina toda e qualquer responsabilidade por reivindica- ções de indemnizações por danos resultantes de interferências electromagnéticas decorrentes da utilização de cabos de ligação que não estejam identificados como produtos da AgfaPhoto. Todos os direitos reservados. Nenhuma parte desta publicação pode ser duplicada, guardada num sistema de arquivo ou transmitida de qual- quer outra forma ou por qualquer outra via, elec- trónica, mecânica, por meio de fotocópia, de gra- vação ou outra, sem a autorização prévia expres- sa e por escrito da AgfaPhoto. As informações constantes no presente documento foram elabo- radas tendo exclusivamente em vista este produ- to. A AgfaPhoto declina toda e qualquer respon- sabilidade pela aplicação destas informações a outros aparelhos. Este manual de instruções é um documento sem carácter contratual. Salvaguardam-se erros, erros de impressão e al- terações. Copyright © 2009 Sagem Communications af-5071ps_manual_07_pt_253243464-a.book Seite 9 Freitag, 19. Juni 2009 12:16 121
