INSTRUKCJA OBSŁUGI J170739 AGFAPHOTO

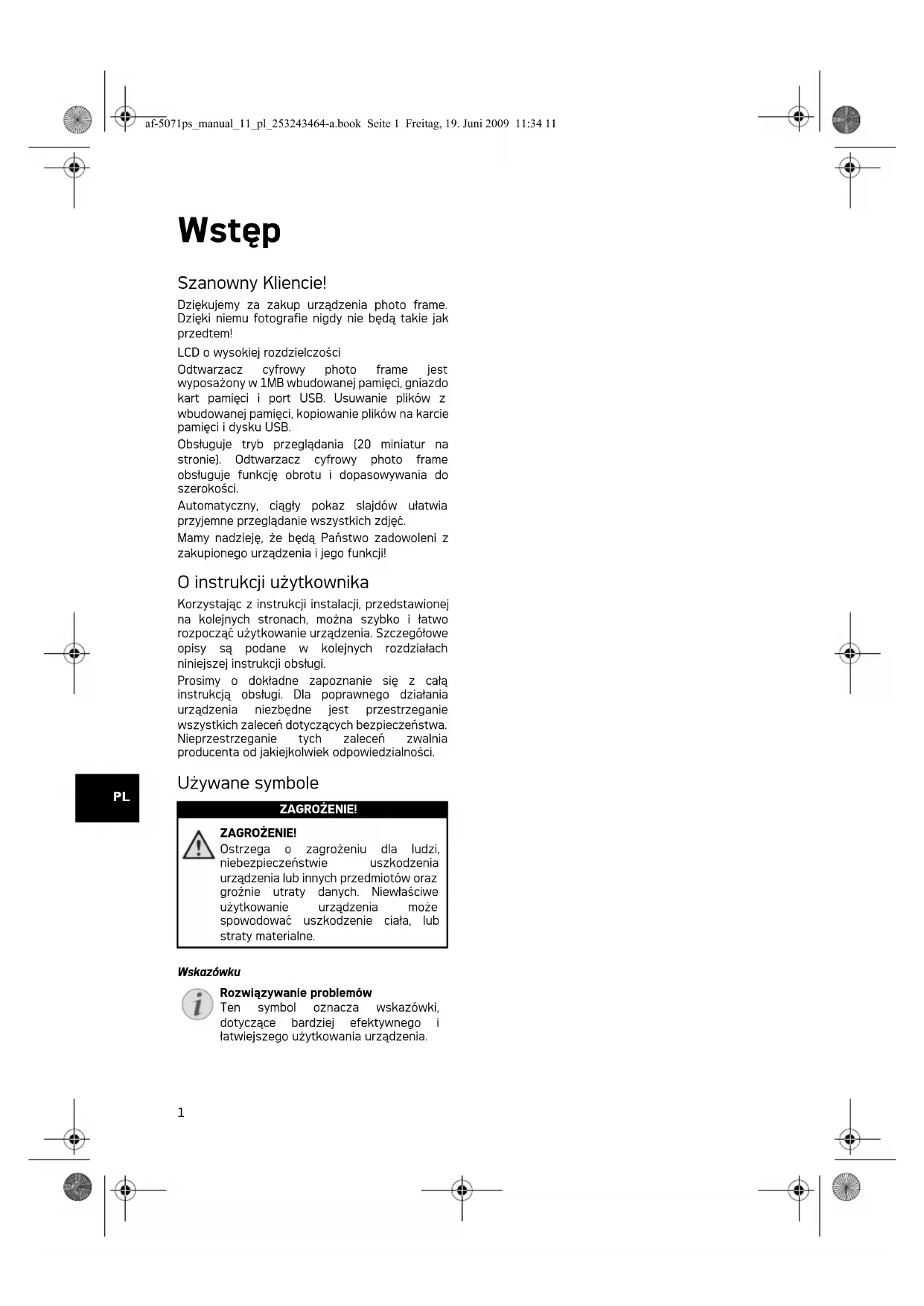

Wstęp Szanowny Kliencie! Dziękujemy za zakup urządzenia photo frame. Dzięki niemu fotografie nigdy nie będą takie jak przedtem! LCD o wysokiej rozdzielczości Pamięć Odtwarzacz cyfrowy photo frame jest wyposażony w 1MB wbudowanej pamięci, gniazdo kart pamięci i port USB. Usuwanie plików z wbudowanej pamięci, kopiowanie plików na karcie pamięci i dysku USB. Obsługuje tryb przeglądania (20 miniatur na stronie). Odtwarzacz cyfrowy photo frame obsługuje funkcję obrotu i dopasowywania do szerokości. Automatyczny, ciągły pokaz slajdów ułatwia przyjemne przeglądanie wszystkich zdjęć. Mamy nadzieję, że będą Państwo zadowoleni z zakupionego urządzenia i jego funkcji! O instrukcji użytkownika Korzystając z instrukcji instalacji, przedstawionej na kolejnych stronach, można szybko i łatwo rozpocząć użytkowanie urządzenia. Szczegółowe opisy są podane w kolejnych rozdziałach niniejszej instrukcji obsługi. Prosimy o dokładne zapoznanie się z całą instrukcją obsługi. Dla poprawnego działania urządzenia niezbędne jest przestrzeganie wszystkich zaleceń dotyczących bezpieczeństwa. Nieprzestrzeganie tych zaleceń zwalnia producenta od jakiejkolwiek odpowiedzialności. Używane symbole Zagrożenia Rozwiązywanie problemów ZAGROŻENIE! ZAGROŻENIE! Ostrzega o zagrożeniu dla ludzi, niebezpieczeństwie uszkodzenia urządzenia lub innych przedmiotów oraz groźnie utraty danych. Niewłaściwe użytkowanie urządzenia może spowodować uszkodzenie ciała, lub straty materialne. Wskazówku Rozwiązywanie problemów Ten symbol oznacza wskazówki, dotyczące bardziej efektywnego i łatwiejszego użytkowania urządzenia. af-5071ps_manual_11_pl_253243464-a.book Seite 1 Freitag, 19. Juni 2009 11:34 112

Instrukcje bezpieczeństwa i zalecenia Wprowadzenie 2 Nie należy dokonywać w nim jakichkolwiek zmian ani stosować ustawień, które nie są opisane w niniejszej instrukcji obsługi. Nieprawidłowe postępowanie może być przyczyną obrażeń, uszkodzenia urządzenia lub utraty danych. Należy stosować się do wszystkich znaków ostrzegawczych i informacji dotyczących bezpieczeństwa. Przygotowanie urządzenia do pracy Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach. Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach. Urządzenie należy ustawić bezpiecznie, na stabilnej, płaskiej powierzchni. Aby uniknąć zagrożenia dla osób i samego urządzenia należy umieścić wszystkie kable w taki sposób, aby nikt się nie mógł o nie potknąć. Ekranu LCD Z urządzeniem należy obchodzić się ostrożnie. Nie dotykać ekranu LCD. Nie należy kłaść ciężkich ani ostrych przedmiotów na panelu LCD, ramce ani przewodzie zasilającym. Należy chronić urządzenie przed bezpośrednim świa tłem słonecznym Należy chronić urządzenie przed bezpośrednim światłem słonecznym, promieniowaniem cieplnym, dużymi wahaniami temperatury i wilgotności. Nie należy umieszczać urządzenia w pobliżu grzejników i klimatyzatorów. Należy przestrzegać zaleceń dotyczących temperatury i wilgotności, podanych w rozdziale zawierającym dane techniczne. Nie włączać urządzenia bezpośrednio po transporcie. Urządzenia nie należy włączać bezpośrednio po przeniesieniu z zimnego do ciepłego pomieszczenia lub odwrotnie. albo do zimnego pomieszczenia, w którym szybko wzrosła temperatura. W takim przypadku należy odczekać przynajmniej trzy godziny, aż urządzenie dostosuje się do zmienionych warunków (temperatury, wilgotności…) . Jeśli faks jest zbyt gorący względnie wydobywa się z niego dym Jeśli użytkownik zauważy nadmierne nagrzewanie się urządzenia lub dym wychodzący z urządzenia, powinien natychmiast wyjąć kabel zasilający z gniazdka sieciowego. Następnie należy przekazać urządzenie do przeglądu przez przeszkolonych specjalistów w ośrodku serwisowym. Aby uniknąć zapalenia, należy chronić urządzenie przed otwartym ogniem. Nie włączać urządzenia w wilgotnych pomieszczeniach. Nie włączać urządzenia w wilgotnych pomieszczeniach. Nie należy dotykać wtyczki sieciowej ani przyłącza sieciowego mokrymi rękoma. Należy chro nić urządzenie przed zalan iem płynami. Należy chronić urządzenie przed zalaniem płynami. W przypadku przedostania się płynów lub ciał obcych do wnętrza urządzenia, należy je odłączyć od sieci zasilającej i przekazać do przeglądu przez przeszkolonych specjalistów w ośrodku serwisowym. Nie należ y pozwalać dziec iom na korzys tanie z urządzen ia bez nadzoru. Nie należy pozwalać dzieciom na korzystanie z urządzenia bez nadzoru. Materiały opakowaniowe należy chronić przed dziećmi. Zasilanie Należy używać wyłącznie dołączonego zasilacza Należy używać wyłącznie dołączonego zasilacza (patrz rozdział Załącznik / Dane techniczne). Sprawdź czy zasilanie dostępne w miejscu instalacji jest zgodne z wymaganymi parametrami zasilania urządzenia (podanymi na tabliczce znamionowej). Urządzenie jest zgodne z typem napięcia podanym na obudowie. W przypadku uszkodzenia i zolacji nie wolno dotykać kabla zasilającego. W przypadku uszkodzenia izolacji nie wolno dotykać kabla zasilającego. Natychmiast wymienić uszkodzone przewody. Należy używać wyłącznie odpowiednich kabli. W razie potrzeby należy się skontaktować z naszym działem pomocy technicznej lub ze sprzedawcą. Przed czyszczeniem powierzchni urządzenia należy je odłączyć od sieci zasilającej. Przed czyszczeniem powierzchni urządzenia należy je odłączyć od sieci zasilającej. Używaj miękkiej, niepylącej ściereczki. Nie wolno używać ciekłych, gazowych lub łatwo zapalnych środków czyszczących (aerozoli, środków ściernych, zwiększających połysk i alkoholu). Nie pozwól, aby jakiekolwiek płyny dostały się do wnętrza urządzenia. Wyświetlacz na leży czyścić suchą, mięk ką ściereczką. Wyświetlacz należy czyścić suchą, miękką ściereczką. Pęknięcie wyświetlacza może spowodować wyciek cieczy o słabych właściwościach korozyjnych. Należy chronić przed nią skórę i oczy. Naprawy Naprawy Nie należy samodzielnie wykonywać żadnych napraw. Niewłaściwie wykonane naprawy grożą uszkodzeniem ciała lub urządzenia. Urządzenie powinno być naprawiane wyłącznie przez autoryzowany punkt serwisowy. Nie wolno usuwać tabliczki znamionowej z urządzenia; gdyż spowoduje to utratę gwarancji. Nośniki pamięci do przechowywania zdjęć Nośniki pamięci do przechowywania zdjęć Używać wyłącznie takich nośników pamięci, które są zgodne z urządzeniem. Aby zapobiec uszkodzeniu karty lub urządzenia, należy wyłączyć zasilanie przed wyjęciem lub włożeniem karty. Nigdy nie wyjmować karty pamięci, gdy urządzenie odczytuje z niej dane. Może to spowodować uszkodzenie lub utratę danych. af-5071ps_manual_11_pl_253243464-a.book Seite 2 Freitag, 19. Juni 2009 11:34 113

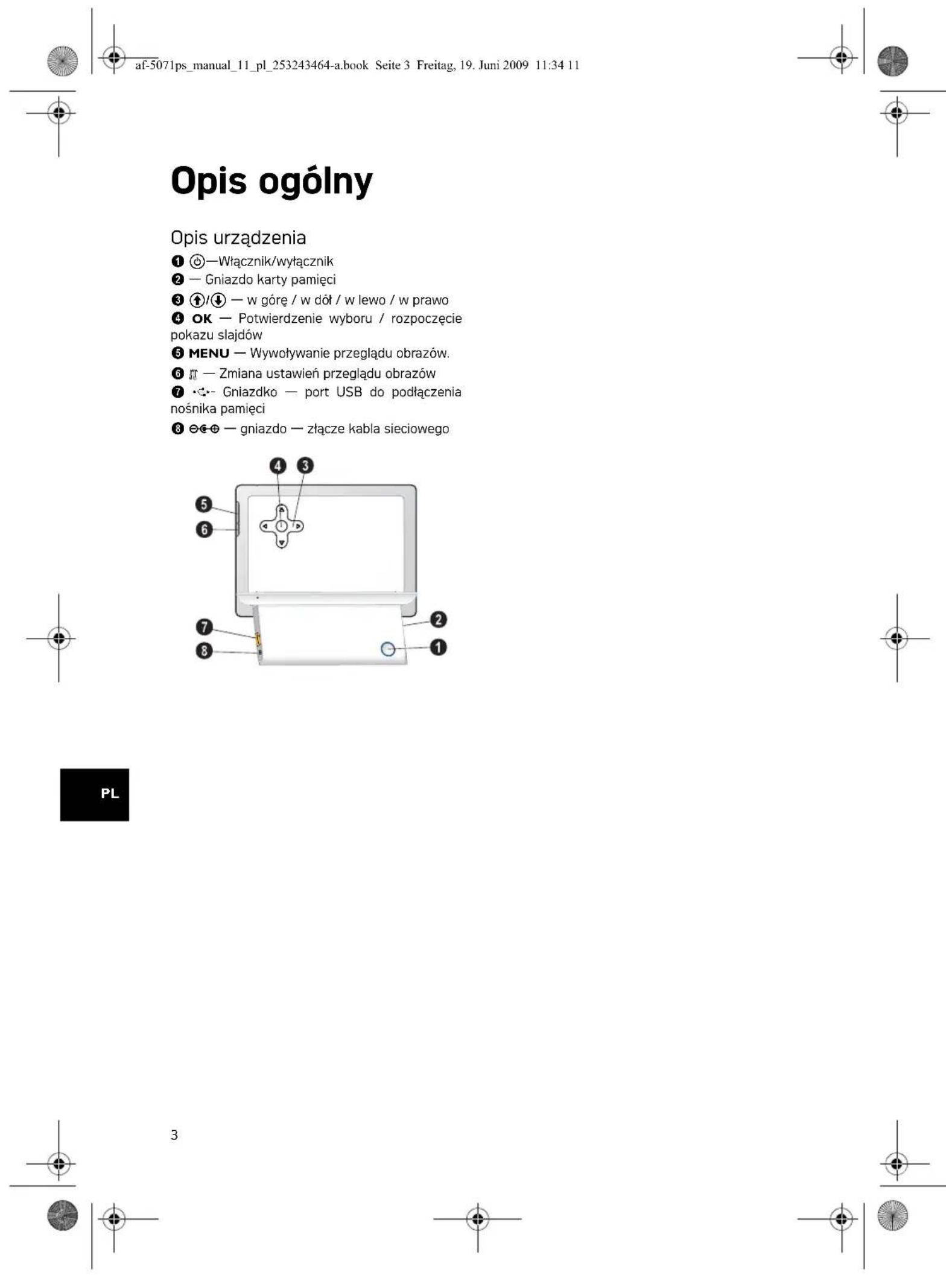

Opis ogólny Opis urządzenia 1 Włączanie/wyłączanie 1 B—Włącznik/wyłącznik 2 Gniazdo karty pamięci 2 — Gniazdo karty pamięci 3 Przyciski ze strzałka mi 3 G/I — w górę / w dół / w lewo / w prawo 4 OK 4 OK — Potwierdzenie wyboru / rozpoczęcie pokazu slajdów 5 MENU — Wywoływanie przeglądu obrazów. 6 ù — Zmiana ustawień przeglądu obrazów 7 Port USB do podłączenia nośnika pamięci 7 ý- Gniazdko — port USB do podłączenia nośnika pamięci 8 Gniazdo kabla zasilającego 8 Í — gniazdo — złącze kabla sieciowego Rückseite AF5071 af-5071ps_manual_11_pl_253243464-a.book Seite 3 Freitag, 19. Juni 2009 11:34 114

Przygotowanie do pracy Zawartość opakowania Cyfrowa ramka do zdjęć ‚ Odtwarzacz Photo Frame i podpórka Zasilacz z wymiennymi wtyczkami …Zasilacz z wymiennymi wtyczkami Instrukcja obsługi (nieprzedstawiona na rysunku) Instrukcja obsługi (nieprzedstawiona na rysunku) Verpackungsinhalt AF5071 Niekompletna zawartość opakowania Podłączanie zasilania Napięcie sieci zasilającej w miejscu instalacji 1 Wybrać wtyczkę właściwą dla danego kraju i wsunąć ją na zasilacz. Sprawdzić, czy wtyczka się zaczepiła. 2 Umieścić małą wtyczkę przewodu zasilającego w gnieździe zasilania w tylnej części urządzenia. Podłączyć zasilacz do gniazdka. Instalacja karty pamięci 1 Włożyć kartę pamięci do odpowiedniego gniazda z tyłu urządzenia. Odtwarzacz photo frame obsługuje następujące karty pamięci: SD/MMC/MS/XD. 2 Włączyć urządzenie za pomocą przełącznika z tyłu. Odtwarzacz rozpocznie pokaz slajdów po wyświetleniu ekranu powitalnego. 3 Podczas pokazuj slajdów nacisnąć przycisk OK z tyłu ramki, aby zatrzymać pokaz. Wskazówku Niekompletna zawartość opakowania Jeśli brakuje jednego z elementów lub jest on uszkodzony, proszę skontaktować się ze sprzedawcą lub z naszym działem obsługi klienta. UWAGA! Napięcie sieci zasilającej w miejscu instalacji! Sprawdź czy zasilanie dostępne w miejscu instalacji jest zgodne z wymaganymi parametrami zasilania urządzenia (podanymi na tabliczce znamionowej). ZAGROŻENIE! Instalacja karty pamięci! Używać wyłącznie takich nośników pamięci, które są zgodne z urządzeniem. Nigdy nie wyjmować karty pamięci, gdy urządzenie odczytuje z niej dane. Może to spowodować uszkodzenie lub utratę danych. Wskazówku Duża liczba zdjęć na karcie pamięci Jeżeli karta pamięci zawiera wiele zdjęć, pokaz slajdów może się rozpocząć z opóźnieniem. Wskazówku Jednoczesne używanie urządzenia USB i karty pamięci Jeżeli urządzenie USB jest używane równocześnie z kartą pamięci, obrazy z karty pamięci są wyświetlane jako pierwsze. af-5071ps_manual_11_pl_253243464-a.book Seite 4 Freitag, 19. Juni 2009 11:34 115

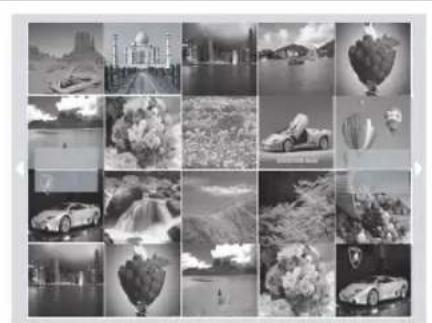

Przeglądanie fotografii 1Naciśnij MENU na urządzeniu. 2 Ramka wyświetli 20 miniatur na stronie. 3 Użyj przycisków G/I/J/H, aby wybrać fotografię, od której chcesz zacząć pokaz slajdów. 4Nacisnąć OK, aby włączyć pokaz slajdów. 5Naciśnij OK, aby zatrzymać pokaz slajdów. Na ekranie zostanie wyświetlony symbol pauzy. 6Za pomocą J/H można przechodzić do poprzedniego lub następnej fotografii. 7 Zakończ pokaz slajdów, używając przycisku MENU. af-5071ps_manual_11_pl_253243464-a.book Seite 5 Freitag, 19. Juni 2009 11:34 116

Ustawienia Zmiana ustawień wyświetlacza 1Naciśnij ù. 2Używając J/H wybierz i potwierdź, używając OK. 3Używanie G/I, aby wybrać (jasność), (kontrast) lub (nasycenie koloru). 4 Aby zmienić ustawienie, należy użyć J/H. 5 Aby potwierdzić każde zmienione ustawienie, należy użyć OK. 6 Możesz zakończyć tę funkcję za pomocą ù. Kopiowanie/usuwanie plików Pliki obrazów znajdujące się na karcie pamięci lub dysku USB można kopiować. Pliki obrazów w pamięci wewnętrznej można usuwać. Kopiowanie plików 1Naciśnij ù. 2Używając J/H należy wybrać (kopiowanie lub usuwanie plików) i potwierdzić za pomocą OK. 3Używając G należy wybrać (kopiowanie) i potwierdzić za pomocą OK. 4Używając G/I, J/H zaznaczyć plik do skopiowania. 5 Zaznaczyć plik, używając OK. 6Używając I, wybrać linię symboli u dołu ekranu. 7Używając J/H, wybrać ikonę i naciśnij OK, aby rozpocząć kopiowanie. 8 Na ekranie zostanie wyświetlony pasek postępu. Po zakończeniu kopiowania plik graficzny znajdzie się w pamięci wewnętrznej urządzenia. Usuwanie plików 1Naciśnij ù.

Używając J/H należy wybrać (kopiowanie lub usuwanie plików) i potwierdzić za pomocą

3Używając I, należy wybrać (usuwanie) i potwierdzić za pomocą OK. 4Używając G/I, J/H, zaznaczyć plik do usunięcia. 5 Zaznaczyć plik, używając OK. 6Używając I, wybrać linię symboli u dołu ekranu. 7Używając J/H, wybrać ikonę i naciśnij OK, aby rozpocząć usuwanie. Modyfikacja ustawień podstawowych To menu umożliwia obracanie obrazów, zmianę aspektu, określenie efektów przejścia i tempa pokazu slajdów. 1Naciśnij ù. 2Używając J/H, wybrać (modyfikacja ustawień podstawowych) i potwierdzić, używając OK. 3 Aby wybrać żądany symbol, należy użyć G/

Obrót obrazu — zmiana orientacji obrazu Aspekt — cyfrowa ramka do zdjęć jest wyposażona w szeroki ekran o współczynniku kształtu 16:10. Należy określić, czy obraz ma być wyświetlany w oryginalnym formacie, w formacie szerokoekranowym (16:10), czy powinien zostać rozciągnięty i dopasowany do kształtu ekranu. (Efekty przejścia) – umożliwia wybór różnych styli pokazu slajdów. Tempo pokazuj slajdów — wybór z dostępnych opcji. Ustawienia domyślne — przywracanie wszystkich ustawień fabrycznych. 4 Aby wybrać żądane ustawienie, należy użyć J/H. 5Potwierdź za pomocą OK. Wskazówku Anulowanie wyboru Nacisnąć ponownie OK, aby anulować wybór. Wskazówku Anulowanie procesu Aby anulować bieżący proces, należy wybrać i potwierdzić za pomocą OK. Wskazówku Anulowanie procesu Aby anulować bieżący proces, należy wybrać i potwierdzić za pomocą

Wskazówku Naciśnij ù aby zamknąć menu i powrócić do trybu początkowego. af-5071ps_manual_11_pl_253243464-a.book Seite 6 Freitag, 19. Juni 2009 11:34 117

Serwis Informacje Problemy Rozwiązania Odtwarzacz Photo Frame nie włącza się. Sprawdzić, czy zasilacz jest prawidłowo podłączony do ramki. Karta pamięci nie została rozpoznana • Należy sprawdzić czy została użyta kompatybilna karta pamięci i czy została ona prawidłowo zainstalowana.

• Sprawdzić, czy karta pamięci nie jest uszkodzona.

• Sprawdzić, czy format zdjęcia jest obsługiwany. af-5071ps_manual_11_pl_253243464-a.book Seite 7 Freitag, 19. Juni 2009 11:34 118

Załącznik Dane techniczne Model Model ......................................................................AF 5071PS Wymiary Wymiary (Dł.¦×¦Wys.¦×¦Szer.) .....191,8¦×¦139,8¦×¦26¦mm Ciężar Ciężar.............................................................................0,366¦kg Wejście Przyłącze sieciowe......Wejście: 100¦–¦240¦V¦~ / 50¦– ¦60¦Hz Wyjście .......................................................... Wyjście: 5¦V¦† / 1¦A Zalecana temperatura otoczenia Zalecana temperatura otoczenia.................. 0¦–¦45¦ºC Wilgotność względna Wilgotność względna .........................................20¦–¦80¦% Wyświetlacz Rozmiar ekranu.....................................................................7¦“ Współczynnik kształtu Współczynnik kształtu...............................................16:10 Rozdzielczość.........................................432¦×¦234 pikseli Pamięć Pamięć wewnętrzna Pamięć wewnętrzna.....maksymalnie 10 fotografie Złącza Port USB Port USB..................................................................USB-Host Kompatybilne karty pamięci Kompatybilne karty pamięci....SD · MMC · MS · XD Obsługiwane formaty Formaty f otografii Formaty fotografii...........................................................JPEG Wszystkie dane są udostępniane wyłącznie w celach informacyjnych. AgfaPhoto zastrzega sobie prawo do wprowadzania dowolnych zmian bez wcześniejszego powiadamiania. Nazwa AgfaPhoto jest używana na podstawie licencji Agfa-Gevaert NV & Co. KG lub Agfa- Gevaert NV. Spółki Agfa-Gevaert NV & Co KG i Agfa-Gevaert NV nie są producentami tego urządzenia, nie udzielają na nie gwarancji ani pomocy technicznej. W sprawie serwisu, pomocy technicznej i gwarancji należy skontaktować się z dystrybutorem lub producentem. Kontakt:AgfaPhoto Holding GmbH, www.agfaphoto.com Producent: Sagem Communications, www.sagem-communications.com Symbol CE potwierdza, że produkt jest zgodny z głównymi wymaganiami dyrektywy Parlamentu Europejskiego i Rady nr 1999/5/WE w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych, dotyczących bezpieczeństwa i zdrowia użytkowników oraz zakłóceń elektromagnetycznych. Deklaracja zgodności jest dostępna pod adresem www.agfaphoto.com Ochrona środowiska w ramach zrównoważonego rozwoju jest podstawową troską firmy AgfaPhoto. Pragnieniem firmy AgfaPhoto jest tworzenie systemów przyjaznych dla środowiska, dlatego kryteria środowiskowe uwzględniła ona w cyklu życia produktów, od produkcji przez przekazanie do użytkowania po utylizację. Opakowanie: Obecność logo (zielonej kropki) oznacza, że dokonano wpłaty na rzecz zatwierdzonej krajowej organizacji na rzecz rozbudowy infrastruktury odzysku i recyklingu opakowań. Prosimy o przestrzeganie lokalnych przepisów segregacji odpadów. Baterie: Jeżeli produkt zawiera baterie, należy je oddać do utylizacji we właściwym punkcie zbiórki. Produkt: Etykieta z przekreślonym koszem przyklejona do produktu, oznacza że produkt zalicza się do grupy produktów elektrycznych i elektronicznych. Przepisy obowiązujące w Europie wymagają selektywnej utylizacji takich produktów;

• W punkcie sprzedaży w przypadku zakupu podobnego urządzenia;

• W miejscowym punkcie zbiórki (punkcie selektywnej zbiórki itp.). af-5071ps_manual_11_pl_253243464-a.book Seite 8 Freitag, 19. Juni 2009 11:34 119

W ten sposób użytkownik może uczestniczyć w ponownym wykorzystaniu i recyklingu odpadów powstających z urządzeń elektrycznych i elektronicznych, co może mieć pozytywny wpływ na środowisko i ludzkie zdrowie. Opakowanie papierowe i kartonowe można poddać recyklingowi w postaci makulatury. Opakowanie z folii i styropianu należy oddać do recyklingu lub utylizacji jako odpad niezdatny do recyklingu, zależnie od obowiązujących wymagań. Znaki towarowe: Nazwy własne użyte w niniejszej instrukcji są znakami towarowymi, należącymi do odpowiednich przedsiębiorstw. Brak znaków towarowych É i Ë nie usprawiedliwia założenia, że konkretne terminy są bezpłatnymi znakami towarowymi. Pozostałe nazwy produktów zostały użyte wyłącznie w celach identyfikacyjnych i mogą być znakami towarowymi należącymi do odpowiednich właścicieli. Firma AgfaPhoto nie rości sobie jakichkolwiek praw do tych znaków towarowych. Firma AgfaPhoto, ani firmy z nią powiązane nie ponoszą odpowiedzialności wobec nabywcy tego produktu ani osób trzecich z tytułu szkód, strat, kosztów lub wydatków poniesionych przez nabywcę lub osoby trzecie, w wyniku wypadku, niewłaściwego lub niezgodnego z przeznaczeniem użytkowania tego produktu, bądź dokonywania samodzielnych jego modyfikacji, napraw lub zmian, a także w przypadku zaniedbania ścisłego przestrzegania postanowień instrukcji obsługi i konserwacji produktu AgfaPhoto. Firma AgfaPhoto nie ponosi odpowiedzialności za jakiekolwiek szkody lub problemy wynikające ze stosowania opcji lub materiałów eksploatacyjnych, nie będących oryginalnymi produktami firmy AgfaPhoto produktami zatwierdzonymi przez firmę AgfaPhoto. Firma AgfaPhoto nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody wynikające z zakłóceń elektromagnetycznych występujących w rezultacie stosowania kabli połączeniowych, które nie są oznaczone jako produkty firmy AgfaPhoto. Wszelkie prawa zastrzeżone. Żadnej części niniejszej publikacji nie wolno powielać, przechowywać w systemie umożliwiającym wyszukiwanie informacji, ani przesyłać w jakiejkolwiek postaci i jakimikolwiek metodami elektronicznymi, mechanicznymi, za pomocą fotokopiowania lub w inny sposób, bez uprzedniego pisemnego zezwolenia firmy AgfaPhoto. Zawarte w niej informacje zostały udostępnione wyłącznie w celu wykorzystania w związku z tym produktem. Firma AgfaPhoto nie ponosi żadnej odpowiedzialności za zastosowanie tych informacji do innych urządzeń. Niniejsza instrukcja obsługi nie jest dokumentem, potwierdzającym zawarcie umowy. Zastrzega się możliwość występowania błędów, pomyłek drukarskich oraz wprowadzania zmian. Copyright © 2009 Sagem Communications af-5071ps_manual_11_pl_253243464-a.book Seite 9 Freitag, 19. Juni 2009 11:34 111
