BRUKSANVISNING J170739 AGFAPHOTO

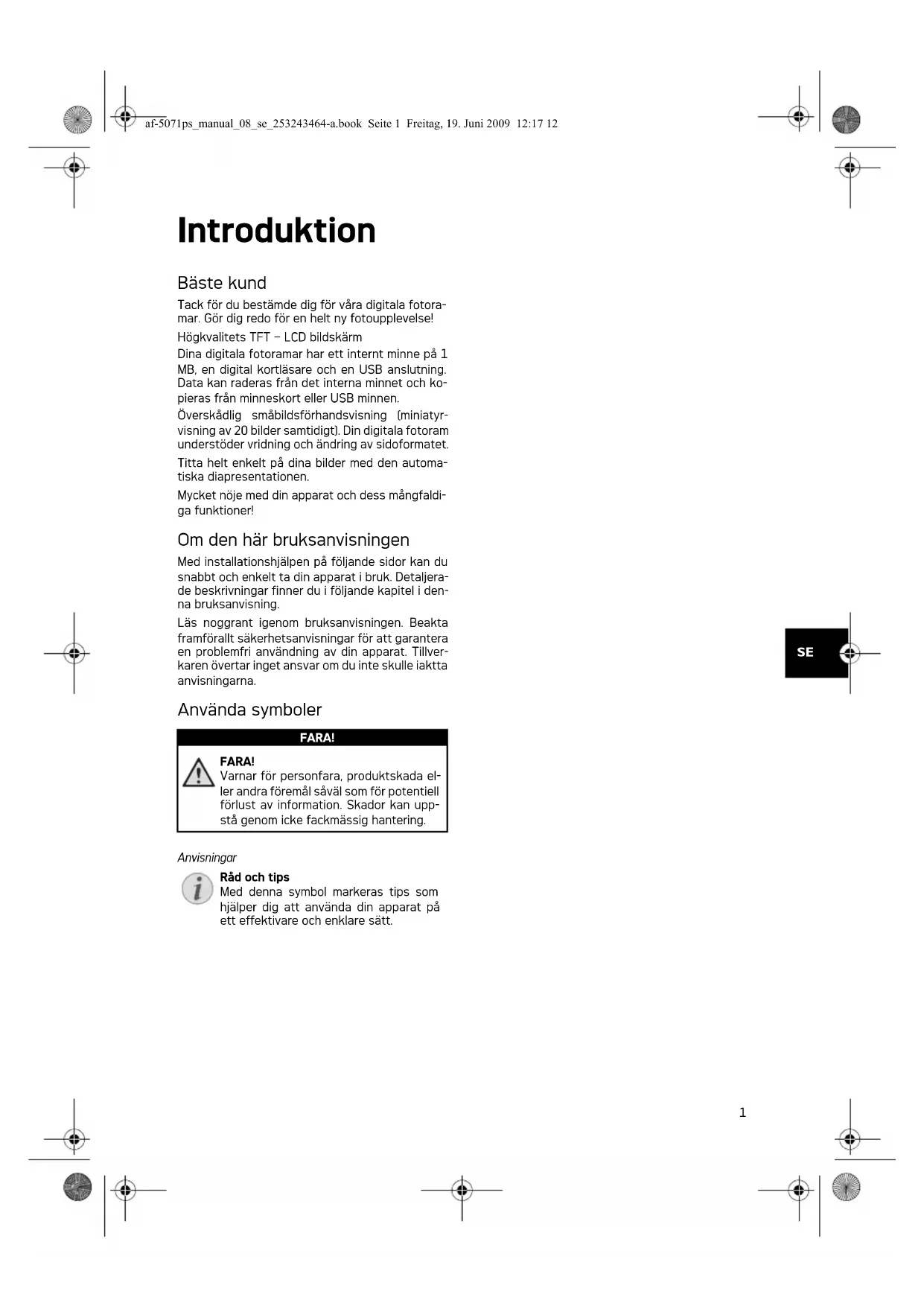

Introduktion Bäste kund Tack för du bestämde dig för våra digitala fotora- mar. Gör dig redo för en helt ny fotoupplevelse! Högkvalitets TFT – LCD bildskärm Minne Dina digitala fotoramar har ett internt minne på 1 MB, en digital kortläsare och en USB anslutning. Data kan raderas från det interna minnet och ko- pieras från minneskort eller USB minnen. Överskådlig småbildsförhandsvisning (miniatyr- visning av 20 bilder samtidigt). Din digitala fotoram understöder vridning och ändring av sidoformatet. Titta helt enkelt på dina bilder med den automa- tiska diapresentationen. Mycket nöje med din apparat och dess mångfaldi- ga funktioner! Om den här bruksanvisningen Med installationshjälpen på följande sidor kan du snabbt och enkelt ta din apparat i bruk. Detaljera- de beskrivningar finner du i följande kapitel i den- na bruksanvisning. Läs noggrant igenom bruksanvisningen. Beakta framförallt säkerhetsanvisningar för att garantera en problemfri användning av din apparat. Tillver- karen övertar inget ansvar om du inte skulle iaktta anvisningarna. Använda symboler Varning för fara Råd och tips FARA! FARA! Varnar för personfara, produktskada el- ler andra föremål såväl som för potentiell förlust av information. Skador kan upp- stå genom icke fackmässig hantering. Anvisningar Råd och tips Med denna symbol markeras tips som hjälper dig att använda din apparat på ett effektivare och enklare sätt. af-5071ps_manual_08_se_253243464-a.book Seite 1 Freitag, 19. Juni 2009 12:17 122

Säkerhetsanvisningar och rekommendationer Introduktion 2 Gör inga inställningar eller ändringar som inte be- skrivs i den här bruksanvisningen. Felaktig an- vändning kan leda till kroppsskador eller andra skador, skador på apparaten eller förlust av data. Iaktta alla givna varnings- och säkerhetsinstruk- tioner. Utplacering av apparaten Apparaten är endast för inomhusbruk. Apparaten är endast för inomhusbruk. Apparaten måste stå säkert och stabilt på en jämn yta. Dra alla kablar på ett sådant sätt att ingen kan snubb- la över dem och därmed skada sig själv alternativt skada apparaten. LCD bildskärm Hantera alltid apparaten med omsorg. Undvik att beröra LCD – bildskärmen. Ställ aldrig tunga eller föremål med skarpa kanter på bildskärmen, ramen eller sladden. Skydda apparaten mot direkt solljus Skydda apparaten mot direkt solljus, hetta, stora temperaturförändringar och fukt. Placera inte ap- paraten i närheten av värme- eller klimatanlägg- ningar. Beakta anvisningarna om temperatur och luftfuktighet i den tekniska informationen. Koppla inte på apparaten omedelbart efter transport Apparaten skall inte kopplas på omdedelbart efter transport från ett kallt till et varmt rum resp. om- vänt eller i ett kallt rum som snabbt värms upp. Vänta i dessa fall minst tre timmar tills att appara- ten har anpassat sig till de förändrade förhållan- dena (temperatur, luftfuktighet) Om apparaten blir för varm e ller om det ryker från den Om apparaten blir för varm eller om det ryker från den, ska du genast dra ut stickkontakten ur elut- taget. Låt då en teknisk serviceverkstad undersö- ka apparaten. Håll öppen eld borta från den här produkten för att undvika att elden sprids. Anslut inte apparaten i fuktiga utrymmen. Anslut inte apparaten i fuktiga utrymmen. Rör ald- rig stickkontakten eller nätuttaget med våta hän- der. Det får inte k omma in någon vätska i apparaten . Det får inte komma in någon vätska i apparaten. Skilj apparaten från eluttag om vätska eller främ- mande föremål har kommit in i apparaten och låt en serviceverkstad undersöka apparaten. Låt inte barn leka utan uppsikt med apparate n. Låt inte barn leka utan uppsikt med apparaten. Förpackningarna av plast får inte hamna i barns händer. Strömtillförsel Använd endast den medl evererade nätadaptern Använd endast den medlevererade nätadaptern (se Bilaga / Tekniska data). Testa om nätspän- ningen i din apparat (typskylt) stämmer överens med förhandenvarande nätspänning på place- ringsstället. Samtliga delar motsvarar det spän- ningsområde som anges på apparaten. Vidrör aldr ig sladden om isol eringen är skadad. Vidrör aldrig sladden om isoleringen är skadad. Byt genast ut skadade kablar. Använd endast lämpliga kablar; kontakta vår tekniska kundtjänst eller din återförsäljare vid behov. Koppla bort apparaten från el nätet innan du rengö r den utanpå. Koppla bort apparaten från elnätet innan du ren- gör den utanpå. Använd en mjuk trasa som inte luddar. Använd under inga omständigheter flytan- de, i gasform eller lättantändliga rengöringsmedel (sprejer, skurmedel, polityrer, alkohol etc..). Låt aldrig fukt tränga in i apparaten. Rengör displayen med en torr och mjuk trasa. Rengör displayen med en torr och mjuk trasa. Om displayen går sönder kan en svagt frätande väts- ka läcka ut. Undvik att få vätskan på huden eller i ögonen. Reparation Reparation Försök inte reparera apparaten själv. Icke fack- mässig behandling kan leda till person- och pro- duktskador. Låt endast en auktoriserad service- verkstad reparera apparaten. Avlägsna inte typskylten från apparaten. Om du gör det upphör garantin att gälla. Fotolagringsmedier Fotolagringsmedier Använd endast minnestyper som är kompatibla med apparaten. För att förebygga skador på kor- tet eller apparaten, får kortet bara föras in i appa- raten respektive tas ut, när den är avslagen. Dra aldrig ut det insatta minneskortet, när appara- ten just använder det. Data skulle då kunna ska- das eller förstöras. af-5071ps_manual_08_se_253243464-a.book Seite 2 Freitag, 19. Juni 2009 12:17 123

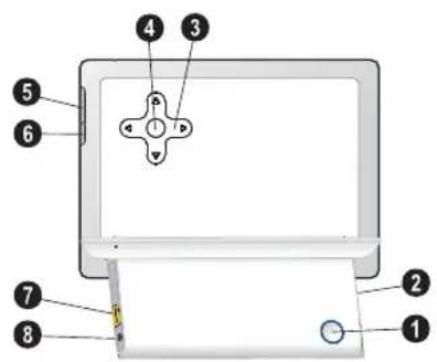

Översikt Översikt över faxjeten 1 Strömbrytare 1 B – På-/frånkopplare 2 Plats för minneskort 2 – Plats för minneskort 3 Pilknappar 3 G/I – Uppåt/Nedåt/Åt vänster/Åt höger 4 OK 4 OK – Bekräfta valet / Start av diashowen 5 MENU – Aktivera fotoöversikt 6 ù – Ändring av inställningar 7 USB-port lagringsmedium 7 ý Uttag – USB-port för ett lagringsmedium 8 Anslutni ng för nätsladd 8 Í-Uttag – anslutning för nätsladd Rückseite AF5071 af-5071ps_manual_08_se_253243464-a.book Seite 3 Freitag, 19. Juni 2009 12:17 124

Första idrifttagningen Förpackningsinnehåll Bildram ‚ Digital fotoram med fot Nätdel med utb ytbara nätkontakter … Nätdel med utbytbara nätkontakter Bruksanvisning (utan bild) Bruksanvisning (utan bild) Verpackungsinhalt AF5071 Förpackn ingsinnehåll saknas Anslut nätdelen Nätspänning på platsen 1 Välj rätt nätkontakt för ditt land och skjut på denna på nätdelen. Se till att nätkontakten ha- kar in fullständigt på nätdelen. 2 Sätt i nätdelens lilla stickkontakt i uttaget på baksidan av apparaten. Anslut nätdelen till ut- taget Insättning av minneskort 1 Sätt in ett minneskort i motsvarande plats på apparatens baksida. Din apparat understöder följande minneskort: SD/MMC/MS/XD. 2 Koppla på apparaten med strömbrytaren på baksidan. Efter att startbilden visas på bild- skärmen startar diashowen. 3 Tryck under bildspelet på knappen OK på bak- sidan för att stoppa bildspelet. Anvisningar Förpackningsinnehåll saknas Vänligen vänd dig till din specialiståter- försäljare eller vår kundtjänst om delar saknas eller är skadade. OBSERVER! Nätspänning på platsen! Testa om nätspänningen i din apparat (typskylt) stämmer överens med förhan- denvarande nätspänning på placerings- stället. FARA! Sätt in minneskort! Använd endast minnestyper som är kompatibla med apparaten. Dra aldrig ut det insatta minneskor- tet, när apparaten just använder det. Data skulle då kunna skadas eller förstöras. Anvisningar Många foton finns på minneskortet Om många foton är sparade på min- neskortet, kan det dröja något innan bildspelet startar. Anvisningar Samtidig användning av USB-minne och minneskort Om ett USB-minne används samtidigt som ett minneskort, visas först bil- derna på minneskortet. af-5071ps_manual_08_se_253243464-a.book Seite 4 Freitag, 19. Juni 2009 12:17 125

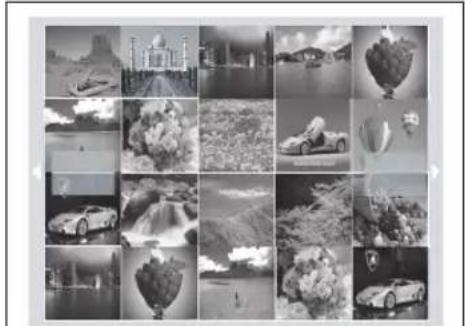

Återgivning av foton 1Tryck på MENU på apparaten. 2 På bildskärmen visas 20 miniatyrfoton per sida. 3Välj med G/I eller J/H bilden som du vill starta diavisningen med. 4Tryck på OK för att starta diashowen. 5Tryck på OK för att avbryta diaVISNINGEN. På bildskärmen visas en Paussymbol: 6Tryck på J/H, för att hoppa till föregående eller nästa bild. 7 Avsluta diavisningen med MENU. af-5071ps_manual_08_se_253243464-a.book Seite 5 Freitag, 19. Juni 2009 12:17 126

Inställningar Ändring av displayens inställning- arna 1Tryck på ù. 2Välj med J/H (LCD-displayens inställ- ningar) och bekräfta med OK. 3Välj med G/I (ljusstyrka), (kontrast) eller (färgmättnad). 4 Ändra inställningen med J/H. 5 Bekräfta varje ändrad inställning med OK. 6Avsluta med ù. Kopiering eller radering av filer Man kan kopiera fotofiler från ett minneskort eller ett USB-minne. Man kan radera fotofiler från det interna minnet. Kopiering av filer 1Tryck på ù. 2Välj med J/H (kopiera eller radera fil) och bekräfta med OK. 3Välj med G (kopiera) och bekräfta med OK. 4Välj med G/I, J/H den fil som du vill ko- piera. 5Markera filen med OK. 6Välj med I symbolraden längst ner på bild- skärmen. 7Välj med J/H symbolen , och tryck på OK, för att starta kopieringsprocessen. 8 På displayen syns en bearbetningsbalk. Efter kopieringen, hittar du filen på det interna min- net. Radering av filer 1Tryck på ù. 2Välj med J/H (kopiera eller radera fil) och bekräfta med OK. 3Välj med I (radera) och bekräfta med OK. 4Välj med G/I, J/H den fil som du vill rade- ra. 5Markera filen med OK. 6Välj med I symbolraden längst ner på bild- skärmen. 7Välj med J/H symbolen , och tryck på OK, för att starta raderingsprocessen. Ändring av grundinställningar Här kan du vrida bilder, ställa in sidoförhållandet, bestämma bildspelets övergångseffekter eller ställa in bildspelets hastighet. 1Tryck på ù. 2Välj med J/H (ändring av grundinställ- ningar) och bekräfta med OK. 3 Välj motsvarande symbol med G/I. Vridning av bilden – förändring av bildens läge Sidoförhållande – Den digitala bildramens bildskärm har ett sidoförhållande i formatet 16:10. Välj om bilden ska visas i originalformat, i bredbildsformat (16:10) eller om bilden ska anpassas till bildskärmens storlek. Övergångseffekter – Inställning av olika övergångseffekter för bildspelsfunktionen Bildspelets hastighet – Välj bland de visade tiderna. Standardinställning – Inställningarna åter- ställs till fabriksinställningarna. 4 Välj motsvarande inställning med J/H. 5Bekräfta med OK. Anvisningar Upphävning av markeringen Tryck än en gång på OK för att upp- häva markeringen. Anvisningar Avbrott av processen Genom att välja och bekräfta med OK avbryts processen. Anvisningar Avbrott av processen Genom att välja och bekräfta med OK avbryts processen. Anvisningar Med ù avslutar du menyn och återvän- der till utgångsläget. af-5071ps_manual_08_se_253243464-a.book Seite 6 Freitag, 19. Juni 2009 12:17 127

Service Anvisningar Problem Lösningar Bildramen kopplas inte på. Se till att nätdelen är korrekt ansluten med ramen. Minneskortet registreras ej • Kontrollera om du har använt ett kompatibelt minneskort eller om du har satt in minneskortet korrekt.

• Se till att minneskortet inte är skadat.

Bilaga Tekniska data Modell Modell.....................................................................AF 5071PS Mått Mått (B¦×¦H¦×¦D)...............................191,8¦×¦139,8¦×¦26¦mm Vikt Vikt..................................................................................0,366¦kg Ingång Nätanslutning .....Ingång: 100¦–¦240¦V¦~ / 50¦–¦60¦Hz Utgång ...........................................................Utgång: 5¦V¦† / 1¦A Rekommenderad omgivning Rekommenderad omgivning ............................ 0¦–¦45¦ºC Relati v luftfuktigh et Relativ luftfuktighet.............................................20¦–¦80¦% Bildskärm Bilddiagonal.............................................................................7¦“ Sidoförhållande Sidoförhållande..............................................................16:10 Upplösning....................................................432¦×¦234 pixel Minne Internt minne Internt minne............................................upp till 10 foton Anslutningar USB-port till dator USB-port till dator ..............................................USB-Host Kompatibla minneskort Kompatibla minneskort ............. SD · MMC · MS · XD Understödda format Fotoformat Fotoformat..........................................................................JPEG Alla data är bara riktlinjer. AgfaPhoto förbehåller sig rätten att utan förvarning göra ändringar. AgfaPhoto används på licens från Agfa-Ge- vaert NV & Co. KG eller Agfa-Gevaert NV. Var- ken Agfa-Gevaert NV & Co. KG eller Agfa-Ge- vaert NV tillverkar dessa produkter eller tillhan- dahåller garanti eller support. För information om service, support eller garan- ti kontakta din återförsäljare eller tillverkaren. Kontakt: AgfaPhoto Holding GmbH, www.agfaphoto.com Tillverkaren: Sagem Communications, www.sagem-communications.com CE-märkningen garanterar att denna produkt av- seende säkerhet och hälsa för användaren samt elektromagnetisk interferens motsvarar EU rikt- linjerna 1999/5 CE och dess råd avseende tele- kommonikationsslutprodukter. Förklaringen kan du läsa på webbsidan www.ag- faphoto.com. Miljöhänsyn inom ramen för ett koncept ligger Ag- faPhoto om hjärtat vid all utveckling. AgfaPhoto strävar efter att representera miljövänliga system. Därför har AgfaPhoto beslutat att den ekologiska effekten i alla produktens faser, från tillverkning via logistik till förbrukning och kvittblivning, skall ges ett högt betydelsevärde. Förpackning: Den (gröna punkten) tryckt på, ger en känd nationell organisation ett bidrag, för att förbättra förpackningsprocessen och återvinings- infrastrukturen. Följ dina lokala regler för avfalls- sortering vid kvittblivning av denna förpackning. Batterier: Om din produkt innehåller batterier, måste dessa lämnas till därför avsedda uppsam- lingsställen för förbrukade batterier efter använd- ningstidens slut. Produkt: Den genomstrukna avfallstunnan på produkten, indikerar att det är en elektrisk eller elektronisk apparat. Den europeiska lagstiftning- en föreskriver för dessa en speciell kvittblivning:

• Lämna till inköpsstället om du köper liknande apparat.

• Till lokal uppsamling (Avfallsstationer, Special avfallsstationer etc.) Så kan du också lämna ditt bidrag till återanvänd- ning och recirkulation av elektriska och elektronis- ka apparater, vilket kan ha en positiv inverkan på människor miljö och hälsa. af-5071ps_manual_08_se_253243464-a.book Seite 8 Freitag, 19. Juni 2009 12:17 129

De använda förpackningarna av papper och kar- tong kan avfallshanteras som ska återvinnings- papper. Plastfolierna och frigolitförpackningarna sorteras antingen för återvinning eller kastas i hushållssoporna, beroende på hur insamlingen i din kommun går till. Varumärke: De referenser som anges i denna handbok är företagens aktuella varumärken. Av- saknad av symbolerna É och Ë rättfärdigar inte antagandet att de aktuella begreppen är fria varu- märken. Andra i det föreliggande dokumentet an- vända produktnamn är endast avsedda för märk- ningsändamål och kan vara varumärken från den aktuella innehavaren. AgfaPhoto tillbakavisar alla rättigheter till dessa märken. Varken AgfaPhoto eller anslutna företag bär nå- got ansvar gentemot köparen av den här produk- ten eller tredje person med avseende på skade- ståndsanspråk, förluster, kostnader eller utgifter som uppstår för köparen eller tredje person till följd av en olyckshändelse, felaktig användning el- ler missbruk av den här produkten eller oauktori- serade modifieringar, reparationer, produktänd- ringar eller ignorering av AgfaPhotos bruks- och underhållsanvisning. AgfaPhoto övertar inget ansvar för skadestånds- anspråk eller problem till följd av användning av extrautrustning eller förbrukningsmaterial som inte är en AgfaPhoto originalprodukt eller av Ag- faPhoto uppmärkt som godkänd produkt. AgfaPhoto övertar inget ansvar för skadestånds- anspråk till följd av elektromagnetiska interferen- ser som uppstått på grund av användning av an- slutningssladdar som inte är uppmärkta som en AgfaPhoto produkt. Alla rättigheter förbehålls. Ingen del av den här publikationen får utan föregående skriftligt till- stånd av AgfaPhoto mångfaldigas, lagras i ett ar- kivsystem eller överföras i någon form eller på nå- got annat sätt – till exempel elektroniskt, meka- niskt, via fotokopiering eller fotografering. Den i det föreliggande dokumentet befintliga informa- tionen är uteslutande avsedd för användning till- sammans med den här produkten. AgfaPhoto övertar inget ansvar om den här informationen an- vänds tillsammans med andra apparater. Denna bruksanvisning är ett dokument utan avtal- skaraktär. Misstag, tryckfel och ändringar förbehålls. Copyright © 2009 Sagem Communications af-5071ps_manual_08_se_253243464-a.book Seite 9 Freitag, 19. Juni 2009 12:17 121
