Type de produit	Système d'enceintes 5.1 canaux
Marque	Philips
Modèle	A3.610
Connecteurs d'entrée	Mini DIN 9 broches (5.1), Stéréo 3.5 mm, RCA stéréo
Sorties enceintes	Centre (DIN et 3.5 mm), Arrière droit/gauche, Avant droit/gauche
Alimentation	Secteur AC
Fonctions télécommande	Standby, Mute, Volume, Fade avant/arrière, Graves/Aigus, Flat, Modes Jeux/Cinéma/Musique, Sélection d'entrée (INPUT 1/2/3)
Modes sonores	Jeux, Cinéma, Musique
Réglages sonores	Graves (Bass), Aigus (Treble), Flat (annulation suramplification)
Sécurité	Ne pas exposer à la chaleur excessive, pluie ou humidité
Nettoyage	Chiffon doux non pelucheux légèrement humide, sans produits nettoyants
Mise en veille	Utiliser la touche Standby de la télécommande ; débrancher en cas d'absence prolongée
Placement subwoofer	Sur le sol, près d'un mur, à au moins 0,5 m du téléviseur (non blindé magnétiquement)
Placement enceintes avant	De part et d'autre du téléviseur, au niveau des oreilles, formant un triangle équilatéral avec l'auditeur
Placement enceinte centrale	Près du centre du téléviseur, en dessous ou au-dessus, orientée vers l'auditeur
Placement enceintes surround	Près de l'auditeur, légèrement derrière, au-dessus des oreilles si près des murs

FOIRE AUX QUESTIONS - A3.610 PHILIPS

Comment brancher le système d'enceintes Philips A3.610 ?

Branchez les câbles d'enceintes aux sorties correspondantes sur le subwoofer : avant gauche/droit, arrière gauche/droit, et centrale (prise DIN ou 3,5 mm). Connectez les sources audio aux entrées : INPUT 1 pour une source 5.1 (mini DIN 9 broches), INPUT 2 (stéréo 3,5 mm) ou INPUT 3 (RCA). Enfin, branchez le cordon d'alimentation sur une prise secteur.

Comment régler le volume et les tonalités ?

Utilisez la télécommande. MASTER VOLUME -/+ ajuste le volume général. BASS -/+ et TREBLE -/+ permettent de régler les graves et aigus. La touche FLAT annule toute suramplification. FADE REAR/FRONT ajuste le fondu entre enceintes avant et arrière.

Que faire si le son est coupé ou absent ?

Vérifiez que le système n'est pas en mode MUTE (touche MUTE sur la télécommande). Assurez-vous que l'entrée sélectionnée correspond à la source branchée (INPUT 1, 2 ou 3). Si le problème persiste, mettez le système hors tension, attendez quelques secondes et rallumez-le.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux non pelucheux légèrement humide. N'utilisez jamais de produits de nettoyage corrosifs. Essuyez délicatement la surface.

Où placer les enceintes pour un son optimal ?

Placez les enceintes avant de part et d'autre du téléviseur, au niveau des oreilles, formant un triangle équilatéral avec vous. L'enceinte centrale doit être près du centre de l'écran. Les enceintes surround derrière ou sur les côtés, légèrement au-dessus des oreilles. Le subwoofer au sol, près d'un mur.

Comment utiliser la fonction Cinéma ?

Appuyez sur la touche CINÉMA de la télécommande. Cette fonction mixe les sources stéréo en son Surround 5.1 canaux pour une expérience immersive.

Que faire en cas de non fonctionnement ?

Débranchez le système de la prise secteur, attendez quelques secondes, puis rebranchez-le. Si le problème persiste, vérifiez les connexions. Consultez le site www.philips.com/sound pour plus d'aide.

Quels câbles sont nécessaires pour connecter mes appareils ?

Pour une source 5.1, utilisez un câble mini DIN 9 broches (non inclus). Pour une source stéréo, un câble jack 3,5 mm ou des câbles RCA (non inclus). Les câbles d'enceintes sont fournis.

Comment économiser l'énergie en cas d'absence prolongée ?

Mettez le système complètement hors tension en utilisant le BOUTON D'ALIMENTATION à l'arrière. Ne le laissez pas en mode veille. Débranchez le cordon d'alimentation.

Le subwoofer peut-il être placé près du téléviseur ?

Non, car le subwoofer n'est pas blindé magnétiquement. Placez-le à au moins 0,5 mètre du téléviseur pour éviter les interférences magnétiques.

MODE D'EMPLOI A3.610 PHILIPS

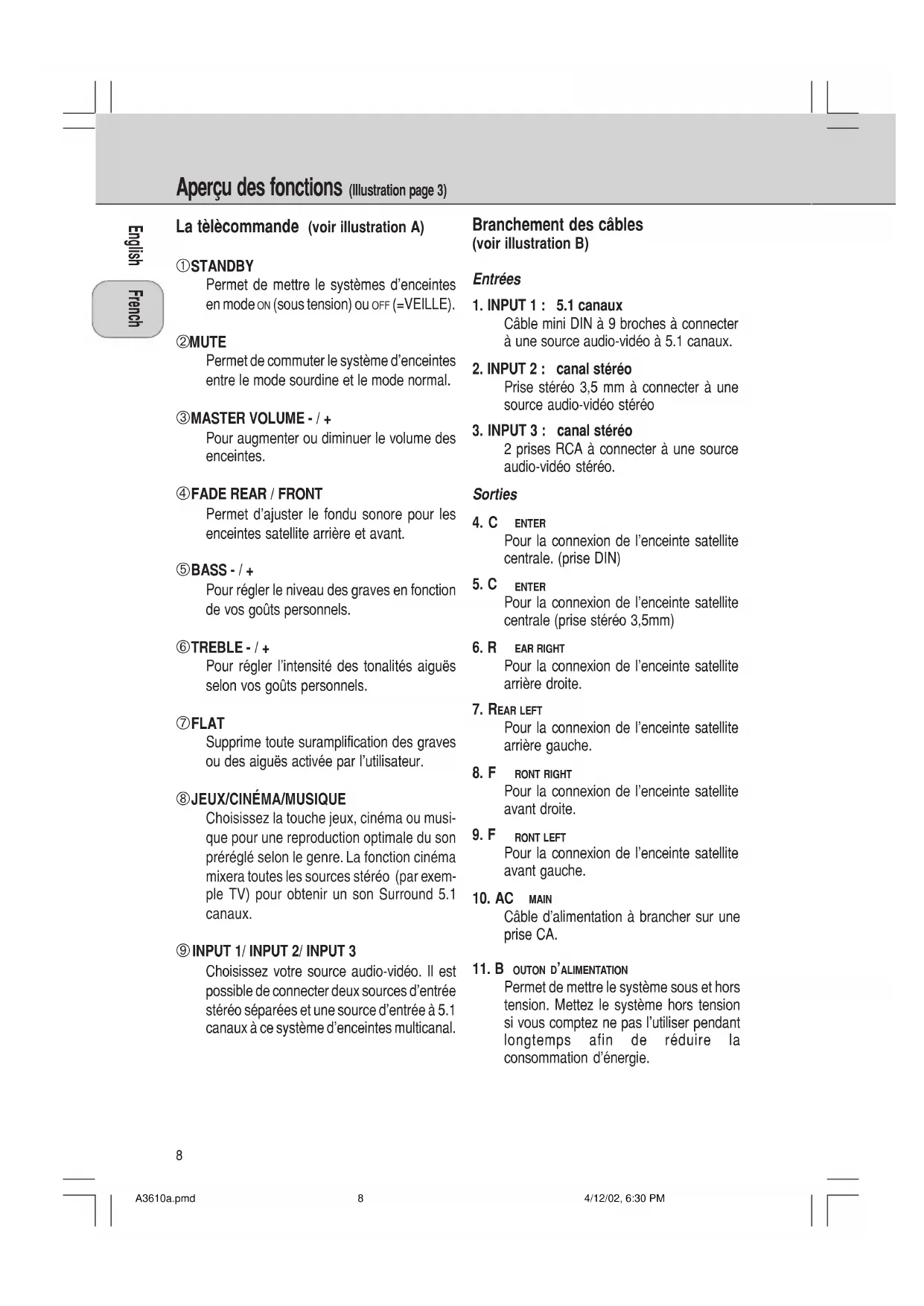

Aperçu des fonctions (Illustration page 3)

La tèlecommande (voir illustration A)

①STANDBY

Permet de mettre le systèmes d'enceintes en mode ON (sous tension) ou OFF (=VEILLE).

②MUTE

Permet de commuter le système d'enceintes entre le mode sourdine et le mode normal.

③MASTER VOLUME - / +

Pour augmenter ou diminuer le volume des enceintes.

④FADE REAR / FRONT

Permet d'ajuster le fondu sonore pour les enceintes satellite arrière et avant.

⑤BASS - / +

Pour régler le niveau des graves en fonction de vos goûts personnels.

⑥TREBLE - / +

Pour régler l'intensité des tonalités aiguës selon vos goûts personnels.

⑦FLAT

Supprime toute suramplification des graves ou des aiguës activée par l'utilisateur.

⑧JEUX/CINÉMA/MUSIQUE

Choisissez la touche jeux, cinéma ou musique pour une reproduction optimale du son préréglé selon le genre. La fonction cinéma mixera toutes les sources stéréo (par exemple TV) pour obtenir un son Surround 5.1 canaux.

⑨ INPUT 1/ INPUT 2/ INPUT 3

Choisissez votre source audio-vidéo. Il est possible de connecter deux sources d'entrée stéréo séparées et une source d'entrée à 5.1 canaux à ce système d'enceintes multicanal.

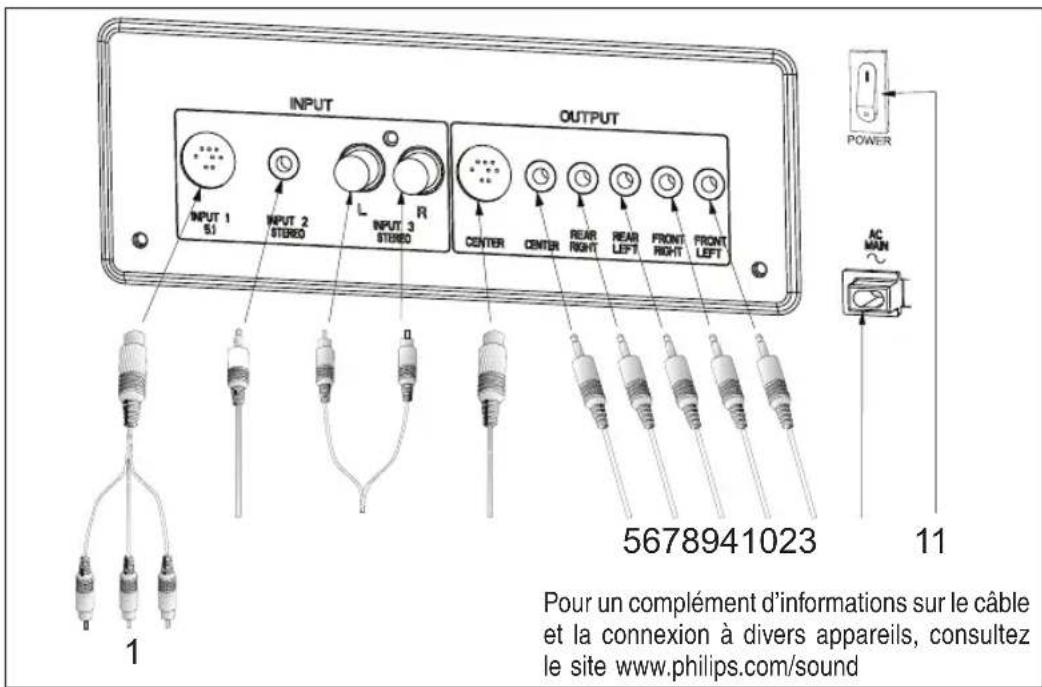

Branchement des câbles (voir illustration B)

Entrées

1. INPUT 1 : 5.1 canaux

Câble mini DIN à 9 broches à connecter à une source audio-vidéo à 5.1 canaux.

2. INPUT 2 : canal stéréo

Prise stéréo 3,5 mm à connecter à une source audio-vidéo stéréo

3. INPUT 3 : canal stéréo

2 prises RCA à connecter à une source audio-vidéo stéréo.

Sorties

4. C ENTER

Pour la connexion de l'enceinte satellite centrale. (prise DIN)

5. C ENTER

Pour la connexion de l'enceinte satellite centrale (prise stéréo 3,5mm)

6. R EAR RIGHT

Pour la connexion de l'enceinte satellite arrière droite.

7. REAR LEFT

Pour la connexion de l'enceinte satellite arrière gauche.

8. F FRONT RIGHT

Pour la connexion de l'enceinte satellite avant droite.

9. F RONT LEFT

Pour la connexion de l'enceinte satellite avant gauche.

10. AC MAIN

Câble d'alimentation à brancher sur une prise CA.

11. B OUTON D'ALIMENTATION

Permet de mettre le système sous et hors tension. Mettez le système hors tension si vous comptez ne pas l'utiliser pendant longtemps afin de réduire la consommation d'énergie.

INPUT OUTPUT INPUT 1 51 INPUT 2 STEREO L INPUT 3 STEREO R CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAIN 5678941023 11 Pour un complément d'informations sur le câble et la connexion à divers appareils, consultez le site www.philips.com/sound

Branchez sur une carte son 5.1 canaux (ou sur un lecteur de DVD doté d'un décodeur intégré 5.1 canaux — câble non Inclus)

1. Branchez la prise mini DIN à 9 broches sur le système d'enceintes, ainsi que les 3 prises mini stéréo sur la carte son.

Branchement des sources stéréo externes (câble non inclus)

2 Branchez le mini connecteur stéréo par exemple sur une prise casque de lecteur MP3.
3 Branchez les connecteurs jacks RCA stéréo par exemple sur un téléviseur.

Branchement des enceintes satellites

4 Branchez l'enceinte satellite centrale sur CENTER. (prise DIN)
5 Branchez l'enceinte satellite centrale sur CENTER. (prise stéréo 3,5 mm)
6 Branchez l'enceinte satellite arrière droite sur REAR RIGHT.
7 Branchez l'enceinte satellite arrière gauche sur REAR LEFT.
8 Branchez l'enceinte satellite avant droite sur FRONT RIGHT.
9 Branchez l'enceinte satellite avant gauche sur FRONT LEFT.

Branchement de l'alimentation

10 Branchez le cordon d'alimentation sur la sortie CA.

Mettez le système d'enceintes sous tension (st également horstension) en vous servant de la touchestandby sur la télécommande du lecteur DVD.

Accordez le système d'enceintes en vous servant de la touche de réglage des enceintes sur la télécommande.

REMARQUE!

N'introduisez pas la fiche secteur dans la sortie CA tant que tous les branchements n'ont pas été effectués !

Sécurité

N'exposez pas les enceintes à une chaleur excessive (provoquée par une installation de chauffage ou par les rayons directs du soleil). Pour diminuer le risque d'incendie ou de choc électrique, n'exposez pas ce matériel à la pluie ni à l'humidité. Si du liquide devait être renversé sur les enceintes, débranchez immédiatement tous les connecteurs et laissez sécher les enceintes avant de les réutiliser.
- Pour nettoyer les enceintes, utilisez un chiffon doux non pelucheux, légèrement humide. N'utilisez pas de produits de nettoyage, car ils pourraient avoir un effet corrosif.
- Si les enceintes ne fonctionnent pas, débranchez-les de la prise secteur. Attendez quelques secondes et rebranchez-les ensuite.
- Si vous n'envisagez pas d'utiliser le système d'enceintes pendant un certain temps - vacances, par exemple - il est recommandé de mettre le système complètement hors tension et de ne surtout pas le laisser en mode veille.

Mise en place des enceintes

Conseils généraux

• Le fait de disposer les enceintes derrière les rideaux, les meubles, ou tout autre objet diminuera la réponse des tonalités aiguës, entraînant une réduction considérable de l'effet stéréo.
• Chaque pièce a des caractéristiques acoustiques différentes et les possibilités de mise en place sont souvent limitées. C'est en faisant des essais que vous trouverez la mise en place idéale pour vos enceintes. D'une manière générale, elles doivent être placées symétriquement dans la pièce.

Enceintes satellite avant (figure a)

• Les enceintes satellite avant gauche et droite reproduisent la musique stéréo, ainsi que les sons hors champ de la vidéo.

• Ces enceintes doivent être disposées de part et d'autre du téléviseur.

• Vue depuis la position d'écoute, l'enceinte satellite branchée sur Front Left du subwoofer doit être placée à gauche. L'enceinte satellite branchée sur Front Right du subwoofer doit quant à elle être placée à droite.

• Vous obtiendrez le meilleur effet stéréo si les deux enceintes satellite avant et l'auditeur forment un triangle équilatéral.
• La hauteur idéale pour ces enceintes est obtenue lorsqu'elles se trouvent au niveau des oreilles de l'auditeur (assis).

Enceinte satellite centrale (figure b)

• L'enceinte satellite centrale reproduit les effets hors champ et les dialogues en Dolby Digital / Dolby Surround.
- Elle doit être placée aussi près que possible du centre du téléviseur (par exemple en dessous ou au-dessus).
- Elle doit être orientée en direction des oreilles de l'auditeur assis.

Enceintes satellite Surround (figure c)

• Les enceintes satellite Surround gauche et droite reproduisent les effets sonores en Dolby Digital / Dolby Surround.
• Ces enceintes peuvent être disposées n'importe où près de l'auditeur, même légèrement en avant par rapport à ce dernier.
• Les enceintes satellite Surround ne doivent pas se trouver forcément à la même hauteur que les enceintes satellite avant.
• Vue depuis la position d'écoute, l'enceinte satellite branchée sur Rear Left du subwoofer doit être placée à gauche. L'enceinte satellite branchée sur Rear Right du subwoofer doit quant à elle être placée à droite.
• Si votre position d'écoute est à proximité de murs latéraux, il est conseillé de disposer les enceintes satellite Surround légèrement derrière vous et juste au-dessus de vos oreilles.

• La disposition optimale du subwoofer est sur le sol, près du mur. Plus il est près du coin, plus la reproduction maximale des graves sera puissante.
• Le subwoofer ne dispose pas de blindage magnétique. Il convient donc de le placer à au moins 0,5 mètre du téléviseur.

Figure a:
