MANUAL DE USUARIO A3.610 PHILIPS

Manual del Usuario 17

Conexiones de cables (véase ilustración B) Entradas

1. INPUT 1 : canal 5.1

Cable con conector mini-DIN de

9 contactos para la conexión a una

fuente audiovisual de 5.1 canales.

2. INPUT 2 : canal estéreo

Conector jack estéreo de 3,5 mm para la

conexión a una fuente audiovisual

3. INPUT 3 : canal estéreo

2 conectores jack RCA para la conexión

a una fuente audiovisual estéreo.

4. C ENTER Conexión del altavoz central (jack DIN)

5. C ENTER Conexión del altavoz central (jack

6. R EAR RIGHT Conexión del satélite posterior derecho.

7. R EAR LEFT Conexión del satélite posterior izquierdo.

8. F RONT RIGHT Conexión del satélite frontal derecho.

9. F RONT LEFT Conexión del satélite frontal izquierdo.

10. AC MAIN Cable de alimentación para conectar a la

11. I NTERRUPTOR DE ENCENDIDO Enciende y apaga el equipo. Para reducir

el consumo, sitúelo en la posición ‘off’

(apagado) cuando no vaya a utilizar el

equipo durante periodos de tiempo

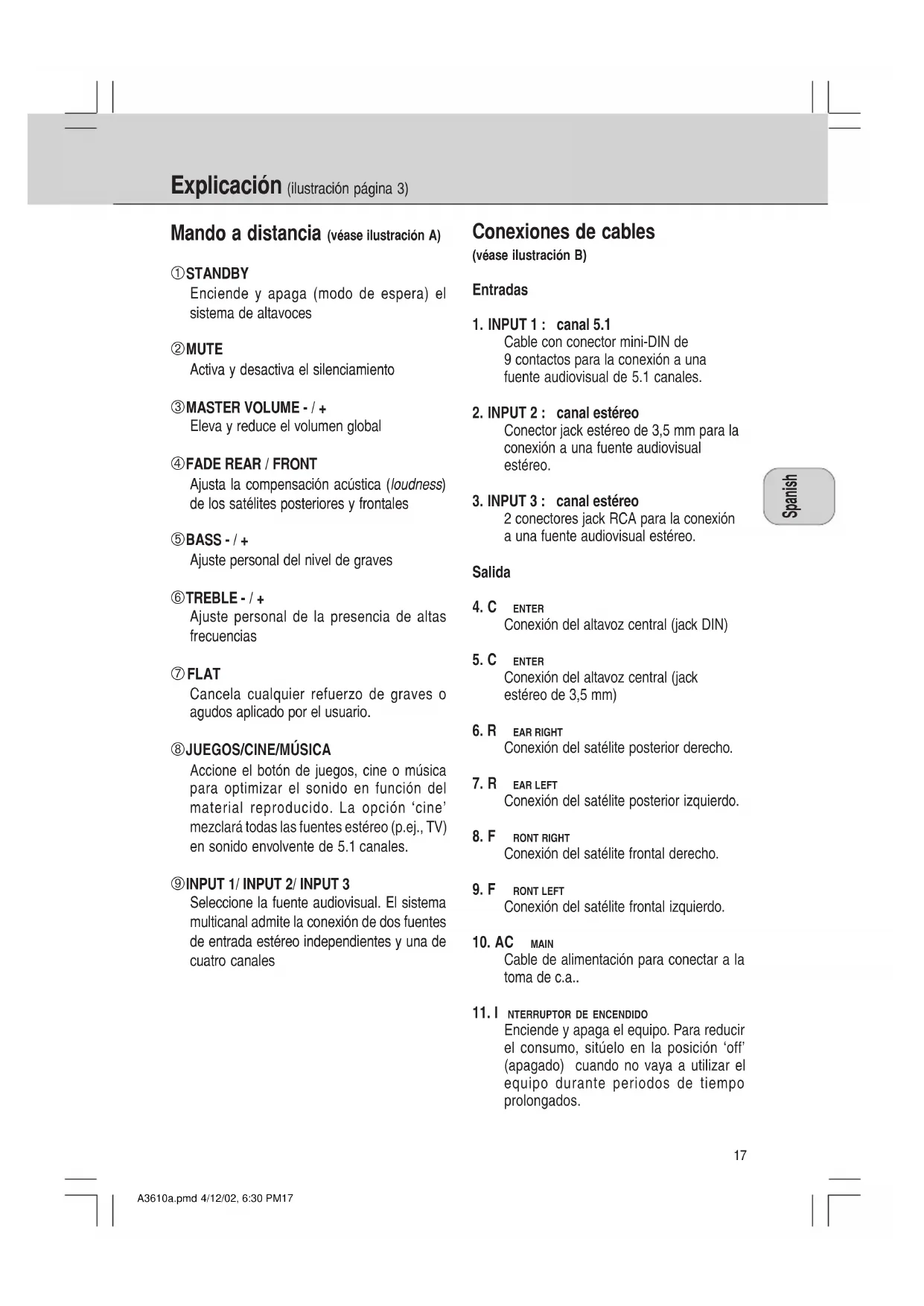

Explicación (ilustración página 3)

Mando a distancia (véase ilustración A)

À STANDBY Enciende y apaga (modo de espera) el

sistema de altavoces

Á MUTE Activa y desactiva el silenciamiento

 MASTER VOLUME - / +

Eleva y reduce el volumen global

à FADE REAR / FRONT Ajusta la compensación acústica (loudness)

de los satélites posteriores y frontales

Ajuste personal del nivel de graves

Ajuste personal de la presencia de altas

Æ FLAT Cancela cualquier refuerzo de graves o

agudos aplicado por el usuario.

Ç JUEGOS/CINE/MÚSICA Accione el botón de juegos, cine o música

para optimizar el sonido en función del

material reproducido. La opción ‘cine’

mezclará todas las fuentes estéreo (p.ej., TV)

en sonido envolvente de 5.1 canales.

È INPUT 1/ INPUT 2/ INPUT 3

Seleccione la fuente audiovisual. El sistema

multicanal admite la conexión de dos fuentes

de entrada estéreo independientes y una de

cuatro canales A3610a.pmd 4/12/02, 6:30 PM1718

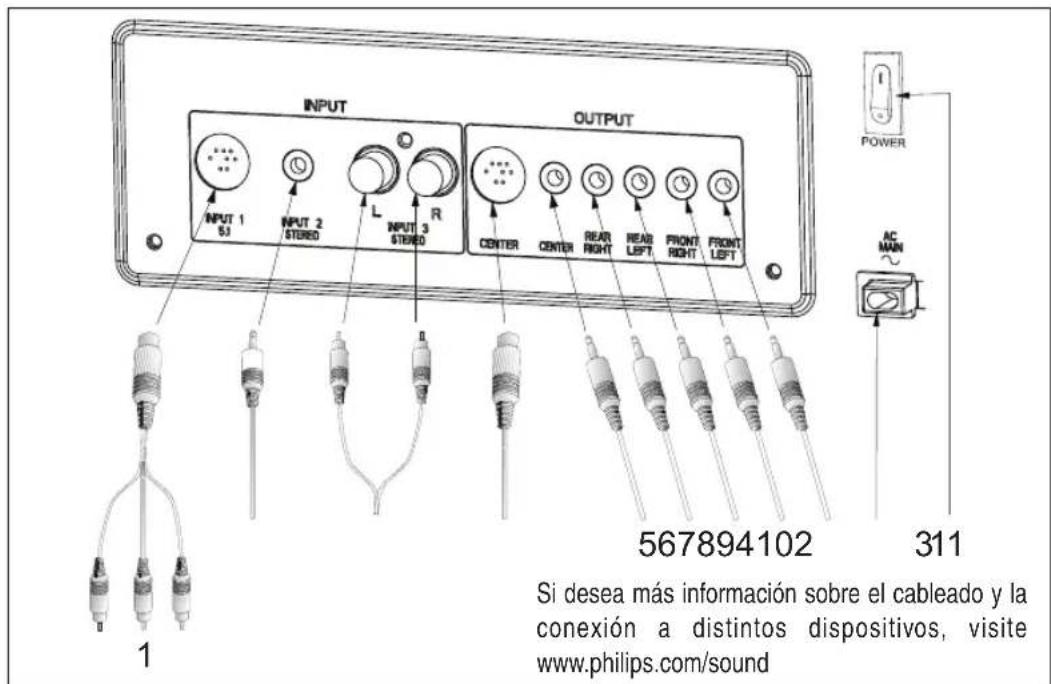

Instalación (ilustración página 18)

Conexión a una tarjeta de sonido de 5.1 canales

(o reproductor DVD equipado con

descodificador de 5.1 canales, cable no

incluido) 1. Conecte el terminal miniDIN de 9 contactos al sistema de altavoces, y los tres miniconectores estéreo a la tarjeta de sonido. Conexión de fuentes estéreo externas (cables

2 Conecte el minijack estéreo a la toma de au-

riculares de un equipo externo (reproductor MP3, etc.). 3 Conecte los jacks RCA estéreo a una fuente

externa, por ejemplo un TV

Conexión de los altavoces satélite

4 Conecte el altavoz central al terminal CENTER (jack DIN). 5 Conecte el altavoz central al terminal CENTER(jack estéreo de 3,5 mm). 6 Conecte el satélite posterior derecho al termi-

nal REAR RIGHT. 7 Conecte el satélite posterior izquierdo al termi-

nal REAR LEFT. 8 Conecte el satélite frontal derecho al terminal

9 Conecte el satélite frontal izquierdo al terminal

Conexión de alimentación

10 Conecte el cable fijo de alimentación a la toma eléctrica (c.a.). Encienda (y apague) el sistema de altavoces con el botón STANDBY del mando a distancia. Afine el sistema con los ajustes de altavoz del mando a distancia. ATENCIÓN: No conecte el cable de alimentación a la toma eléctrica sin haber realizado el resto de conexiones. Seguridad · No exponga los altavoces a un exceso de calor(proximidad de radiadores, luz solar directa). Parareducir el riesgo de incendio o descarga eléctrica, noexponga el equipo a la lluvia o a la humedad. Si sederrama líquido en los altavoces, desconecteinmediatamente todos los cables y espere a que sesequen los altavoces antes de volver a utilizarlos.· Puede limpiar los altavoces con un paño suaveligeramente humedecido que no suelte pelusas. Noutilice productos de limpieza, ya que podrían tener unefecto corrosivo. · Si los altavoces no funcionan, desconéctelos de la toma de alimentación. Espere unos segundos antes deconectarlos de nuevo. · Si no tiene intención de usar los altavoces durante un periodo de tiempo prolongado (por ejemplo, si se va devacaciones), se recomienda desconectar el sistema porcompleto (no dejarlos simplemente en el modo deespera). Si desea más información sobre el cableado y la

conexión a distintos dispositivos, visite

www.philips.com/sound A3610a.pmd 4/12/02, 6:30 PM1819

· La ubicación de los altavoces detrás de cortinas,

muebles u otros objetos reducirá la respuesta de

agudos, y por tanto el efecto estéreo.

· Cada sala tiene unas características acústicas

diferentes, y las posibilidades de emplazamiento

suelen verse limitadas. Experimente distintas

posiciones hasta encontrar la distribución óptima.

Por lo general, los altavoces deberán disponerse

lo más simétricamente posible en la sala.

Altavoces satélites frontales (figura a)

· Los altavoces satélites frontales derecho e

izquierdo se encargan de la música estéreo y de

los sonidos de fuera de la pantalla en la

reproducción de vídeo.

· Estos satélites se instalarán en los laterales del

· Visto desde la posición del oyente, el satélite

conectado a Front Left en el subwoofer deberá

quedar a la izquierda, y el conectado a Front Right

· El mejor efecto estéreo se consigue cuando los

dos satélites frontales y el oyente forman un

triángulo equilátero.

· La altura óptima de estos altavoces es la altura del

oído en posición de sentado.

Altavoz satélite central (figura b)

· El satélite central aporta los efectos y los diálogos

de pantalla en Dolby Digital / Dolby Surround.

· Deberá situarse lo más cerca posible del centro

del televisor (por ejemplo, debajo o encima).

· El altavoz central deberá orientarse al oído del

espectador en posición de sentado.

Altavoces satélites envolventes (figura c)

· Los satélites derecho e izquierdo producen los

efectos de sonido envolvente en Dolby Digital /

· Estos satélites pueden instalarse en cualquier lugar

del plano transversal del oyente, incluso

ligeramente adelantados con respecto a su

· Los altavoces envolventes no tienen que estar

necesariamente a la misma altura del suelo que

· Visto desde la posición del oyente, el satélite

conectado a Rear Left en el subwoofer deberá

quedar a la izquierda, y el conectado a Rear Right

· Si hay paredes laterales cerca de la posición de

escucha, un buen emplazamiento de los altavoces

envolventes es ligeramente retrasados y por

encima de la altura del oído.

Subwoofer (figura d)

· El emplazamiento óptimo del subwoofer es en el

suelo y cerca de la pared. Cuanto más cerca esté

de la esquina, más intensa será la salida de graves.

· El subwoofer no incorpora apantallamiento

magnético, por lo que deberá situarlo como mínimo

a medio metro del TV/monitor.

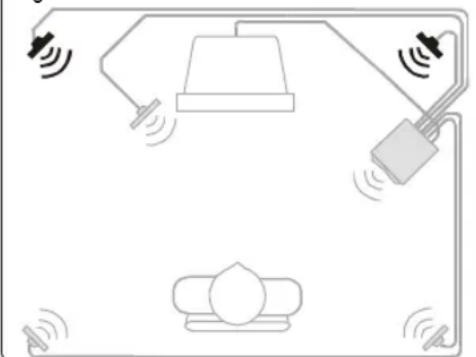

Emplazamiento de los altavoces

audiovisual estéreo.
