| Tipo di prodotto | Sistema di altoparlanti 5.1 canali |
| Marca | Philips |
| Modello | A3.610 |
| Connettori di ingresso | Mini DIN 9 pin (5.1), Stereo 3.5 mm, RCA stereo |
| Uscite altoparlanti | Centrale (DIN e 3.5 mm), Posteriore destro/sinistro, Anteriore destro/sinistro |
| Alimentazione | Rete AC |
| Funzioni telecomando | Standby, Mute, Volume, Fade anteriore/posteriore, Bassi/Alti, Flat, Modalità Gioco/Cinema/Musica, Selezione ingresso (INPUT 1/2/3) |
| Modalità sonore | Gioco, Cinema, Musica |
| Regolazioni sonore | Bassi (Bass), Alti (Treble), Flat (annullamento sovraamplificazione) |
| Sicurezza | Non esporre a calore eccessivo, pioggia o umidità |
| Pulizia | Panno morbido non lanuginoso leggermente umido, senza prodotti detergenti |
| Standby | Usare il tasto Standby del telecomando; scollegare in caso di assenza prolungata |
| Posizionamento subwoofer | Sul pavimento, vicino a un muro, ad almeno 0,5 m dal televisore (non schermato magneticamente) |
| Posizionamento altoparlanti anteriori | Ai lati del televisore, all'altezza delle orecchie, formando un triangolo equilatero con l'ascoltatore |
| Posizionamento altoparlante centrale | Vicino al centro del televisore, sotto o sopra, orientata verso l'ascoltatore |
| Posizionamento altoparlanti surround | Vicino all'ascoltatore, leggermente dietro, sopra le orecchie se vicino ai muri |
Domande frequenti - A3.610 PHILIPS
Domande degli utenti su A3.610 PHILIPS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassa acustica in formato PDF gratuitamente! Trova il tuo manuale A3.610 - PHILIPS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. A3.610 del marchio PHILIPS.
MANUALE UTENTE A3.610 PHILIPS
Istruzioni per l'uso 14

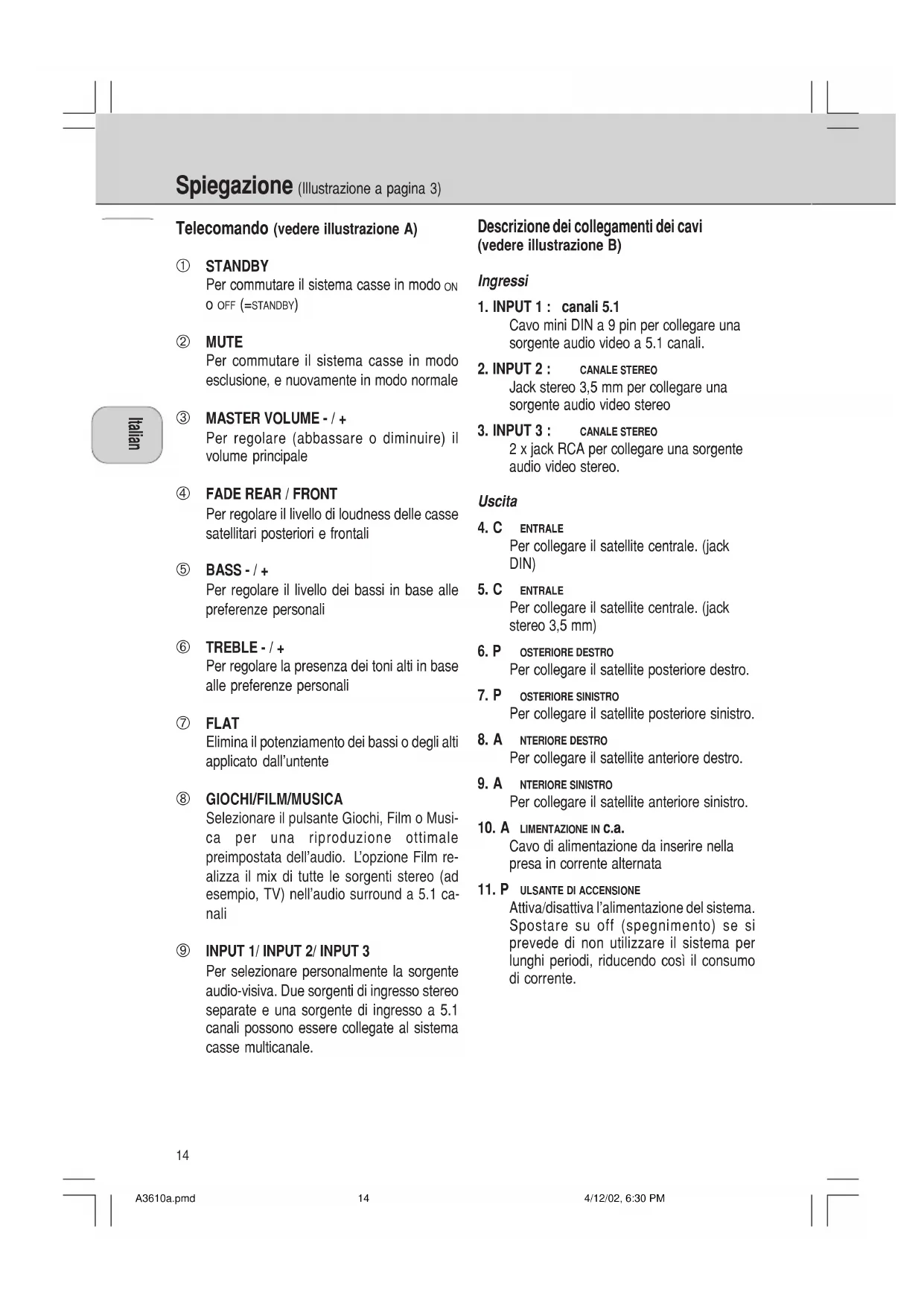

Spiegazione (Illustrazione a pagina 3)
Telecomando (vedere illustrazione A)
① STANDBY
Per commutare il sistema casse in modo ON 0 OFF (=STANDBY)
② MUTE
Per commutare il sistema casse in modo esclusione, e nuovamente in modo normale
③ MASTER VOLUME - / +
Per regolare (abbassare o diminuire) il volume principale
④ FADE REAR / FRONT
Per regolare il livello di loudness delle casse satellitari posteriori e frontali
⑤ BASS - / +
Per regolare il livello dei bassi in base alle preferenze personali
⑥ TREBLE - / +
Per regolare la presenza dei toni alti in base alle preferenze personali
⑦ FLAT
Elimina il potenziamento dei bassi o degli alti applicato dall'untente
⑧ GIOCHI/FILM/MUSICA
Selezionare il pulsante Giochi, Film o Musica per una riproduzione ottimale preimpostata dell'audio. L'opzione Film realizza il mix di tutte le sorgenti stereo (ad esempio, TV) nell'audio surround a 5.1 canali
⑨ INPUT 1/ INPUT 2/ INPUT 3
Per selezionare personalmente la sorgente audio-visiva. Due sorgenti di ingresso stereo separate e una sorgente di ingresso a 5.1 canali possono essere collegate al sistema casse multicanale.
Descrizione dei collegamenti dei cavi (vedere illustrazione B)
Ingressi
1. INPUT 1 : canali 5.1
Cavo mini DIN a 9 pin per collegare una sorgente audio video a 5.1 canali.
2. INPUT 2 : CANALE STEREO
Jack stereo 3,5 mm per collegare una sorgente audio video stereo
3. INPUT 3 : CANALE STEREO
2 x jack RCA per collegare una sorgente audio video stereo.
Uscita
4. C ENTRALE
Per collegare il satellite centrale. (jack DIN)
5. C ENTRALE
Per collegare il satellite centrale. (jack stereo 3,5 mm)
6. P OSTERIORE DESTRO
Per collegare il satellite posteriore destro.
Per collegare il satellite posteriore sinistro.
8. A NTERIORE DESTRO
Per collegare il satellite anteriore destro.
9. A NTERIORE SINISTRO
Per collegare il satellite anteriore sinistro.
10. A LIMENTAZIONE IN c.a.
Cavo di alimentazione da inserire nella presa in corrente alternata
11. P ULSANTE DI ACCENSIONE
Attiva/disattiva l'alimentazione del sistema. Spostare su off (spegnimento) se si prevede di non utilizzare il sistema per lunghi periodi, riducendo così il consumo di corrente.
- Collegare il jack mini DIN a 9 pin al sistema casse e i 3 mini jack stereo alla scheda audio.
Collegamento di sorgenti stereo esterne (cavi non inclusi)
2 Collegare il mini jack stereo a una sorgente, ad esempio al connettore cuffie di un lettore MP3.
3 Collegare i jack stereo RCA a una sorgente, ad esempio a un televisore.
Collegamento satellite
4 Collegare il satellite centrale a CENTER (CENTRALE). (jack DIN)
5 Collegare il satellite centrale a CENTER (CENTRALE) (jack stereo 3,5 mm)
6 Collegare il satellite posteriore destro a REAR RIGHT (POSTERIORE DESTRO).
7 Collegare il satellite posteriore sinistro a REAR LEFT (POSTERIORE SINISTRO).
8 Collegare il satellite anteriore destro a FRONT RIGHT (ANTERIORE DESTRO).
9 Collegare il satellite anteriore sinistro a FRONT LEFT (ANTERIORE SINISTRO).
Collegamento alimentazione
10 Collegare il cavo di alimentazione fisso alla presa in c.a..
Per accendere (e spegnere) il sistema degli altoparlanti utilizzare il pulsante standby sul telecomando.
Ottimizzare il sistema degli altoparlanti tramite le apposite regolazioni sul telecomando.
NOTA!
Prima di inserire il cavo di alimentazione nella presa in c.a. completare tutti i collegamenti!
Sicurezza
- Non esporre gli altoparlanti a eccessivo calore (provocato da dispositivi di riscaldamento o illuminazione solare diretta). Per ridurre il rischio di incendio o scosse elettriche non esporre il dispositivo alla pioggia o all'umidità. Se si rovesciano dei liquidi all'interno degli altoparlanti, scollegare immediatamente i connettoni e lasciare asciugare gli altoparlanti prima di riutilizzarli.
- Pulire gli altoparlanti con un panno morbido e leggermente umido e che non lasci pelucchi. Non utilizzare detergenti in quanto possono avere un effetto corrosivo.
- Se gli altoparlanti non funzionano, scollegarli dall'alimentazione. Attendere qualche secondo e quindi ricollegarli.
- Se si prevede di non utilizzare il sistema di altoparlanti per un lungo periodo - ad esempio prima di una vacanza - si consiglia di disattivare completamente il sistema e di non lasciarlo in modalità standby
Posizione degli altoparlanti
Regole generali
- Non posizionare gli altoparlanti dietro tende, mobili o altri oggetti, poiché altrimenti si rischia di compromettere la risposta dei toni alti e si riduce nettamente l'effetto stereo.
- Ogni stanza ha differenti caratteristiche acustiche e spesso le possibilità di posizionamento sono limitate. Per individuare la posizione ottimale per gli altoparlanti, si consiglia di fare delle prove. In linea generale, posizionare le casse nella stanza nel modo più simmetrico possibile.
Altoparlanti satellite frontali (figura a)
- I satelliti frontali di sinistra e destra riproducono la musica in stereo e l'audio off-screen della riproduzione video.
- Si consiglia di posizionare questi satelliti ai lati del televisore.
- Guardando dalla posizione dell'ascoltatore, il satellite collegato a Anteriore Sinistro del subwoofer deve essere posizionato sul lato sinistro mentre il satellite collegato a Anteriore Destro al subwoofer deve essere sul lato destro.
- I1 migliore effetto stereo si ottiene quando i due satelliti anteriori e l'ascoltatore formano un triangolo equilatero.
- L'altezza ottimale di queste casse è raggiunta quando vengono posizionate al livello dell'orecchio dell'ascoltatore (seduto).
Altoparlante satellite centrale (figura b)
• I1 satellite centrale fornisce gli effetti on-screen e il dialogo in Dolby Digital / Dolby Surround.
- Si consiglia di posizionarlo quanto più possibile vicino al centro del televisore (ad esempio, sotto o sopra il televisore).
- Si consiglia di orientare questo altoparlante al livello dell'orecchio dell'ascoltatore seduto.
Altoparlanti satellite surround (figura c)
- I satelliti surround di sinistra e destra forniscono gli effetti surround in Dolby Digital / Dolby Surround
- Questi satelliti possono essere posizionati in qualsiasi punto comodo accanto all'ascoltatore, anche leggermente più avanti rispetto alla posizione di quest'ultimo.
- I satelliti surround non devono essere necessariamente alla stessa altezza dei satelliti frontali.
- Guardando dalla posizione dell'ascoltatore, il satellite collegato a Posteriore Sinistro del subwoofer deve essere sul lato sinistro, mentre il satellite collegato a Posteriore Destro del subwoofer deve essere sul lato destro.
- Se vicino della posizione di ascolto sono presenti pareti laterali, una buona posizione per i satelliti surround è leggermente dietro la propria posizione e poco sopra il livello dell'orecchio.
Subwoofer (figura d)
- La posizione ottimale per il subwoofer è sul pavimento accanto al muro. Quanto più vicino è all'angolo, tanto maggiore sarà la potenza massima dei bassi.
- Il subwoofer non è schermato magneticamente, quindi posizionarlo ad almeno 0,5 metri dal televisore.
Figura a:
