Produkttyp	5.1-kanals högtalarsystem
Märke	Philips
Modell	A3.610
Ingångskontakter	Mini DIN 9-stift (5.1), Stereo 3,5 mm, RCA stereo
Högtalarutgångar	Center (DIN och 3,5 mm), Bakre höger/vänster, Främre höger/vänster
Strömförsörjning	Nätström AC
Fjärrkontrollfunktioner	Standby, Mute, Volym, Fade fram/bak, Bas/Diskant, Flat, Spel/Bio/Musiklägen, Ingångsval (INPUT 1/2/3)
Ljudlägen	Spel, Bio, Musik
Ljudinställningar	Bas (Bass), Diskant (Treble), Flat (avaktivering av överförstärkning)
Säkerhet	Utsätt inte för överdriven värme, regn eller fukt
Rengöring	Mjuk luddfri trasa lätt fuktad, utan rengöringsmedel
Viloläge	Använd fjärrkontrollens Standby-knapp; koppla ur vid längre frånvaro
Subwooferplacering	På golvet, nära en vägg, minst 0,5 m från TV:n (inte magnetiskt avskärmad)
Placering av främre högtalare	På var sida om TV:n, i öronhöjd, bildande en liksidig triangel med lyssnaren
Placering av centerhögtalare	Nära mitten av TV:n, under eller ovanför, riktad mot lyssnaren
Placering av surroundhögtalare	Nära lyssnaren, något bakom, ovanför öronen om nära väggar

Vanliga frågor - A3.610 PHILIPS

Hur ansluter jag Philips A3.610 högtalarsystem?

Anslut högtalarkablarna till motsvarande utgångar på subwoofern: vänster/höger fram, vänster/höger bak och center (DIN- eller 3,5 mm-uttag). Anslut ljudkällorna till ingångarna: INPUT 1 för en 5.1-källa (mini DIN 9-stift), INPUT 2 (stereo 3,5 mm) eller INPUT 3 (RCA). Anslut slutligen nätkabeln till ett eluttag.

Hur justerar jag volym och ton?

Använd fjärrkontrollen. MASTER VOLUME -/+ justerar den allmänna volymen. BASS -/+ och TREBLE -/+ justerar bas och diskant. FLAT-knappen avaktiverar all överförstärkning. FADE REAR/FRONT justerar övergången mellan främre och bakre högtalare.

Vad gör jag om ljudet är avstängt eller saknas?

Kontrollera att systemet inte är i MUTE-läge (MUTE-knappen på fjärrkontrollen). Se till att den valda ingången motsvarar den anslutna källan (INPUT 1, 2 eller 3). Om problemet kvarstår, stäng av systemet, vänta några sekunder och slå på det igen.

Hur rengör jag högtalarna?

Använd en mjuk luddfri trasa lätt fuktad. Använd aldrig korrosiva rengöringsmedel. Torka försiktigt av ytan.

Var placerar jag högtalarna för bästa ljud?

Placera de främre högtalarna på var sida om TV:n, i öronhöjd, och bilda en liksidig triangel med dig. Centerhögtalaren ska vara nära mitten av skärmen. Surroundhögtalarna bakom eller på sidorna, något ovanför öronen. Subwoofern på golvet, nära en vägg.

Hur använder jag biofunktionen?

Tryck på knappen CINÉMA på fjärrkontrollen. Denna funktion mixar stereokällor till 5.1-kanals surroundljud för en uppslukande upplevelse.

Vad gör jag om det inte fungerar?

Koppla ur systemet från eluttaget, vänta några sekunder och anslut det igen. Om problemet kvarstår, kontrollera anslutningarna. Besök webbplatsen www.philips.com/sound för mer hjälp.

Vilka kablar behövs för att ansluta mina enheter?

För en 5.1-källa, använd en mini DIN 9-stiftskabel (ingår ej). För en stereokälla, en 3,5 mm-jackkabel eller RCA-kablar (ingår ej). Högtalarkablarna medföljer.

Hur sparar jag energi vid längre frånvaro?

Stäng av systemet helt med STRÖMBRYTAREN på baksidan. Lämna det inte i standbyläge. Koppla ur nätkabeln.

Kan subwoofern placeras nära TV:n?

Nej, eftersom subwoofern inte är magnetiskt avskärmad. Placera den minst 0,5 meter från TV:n för att undvika magnetisk störning.

BRUKSANVISNING A3.610 PHILIPS

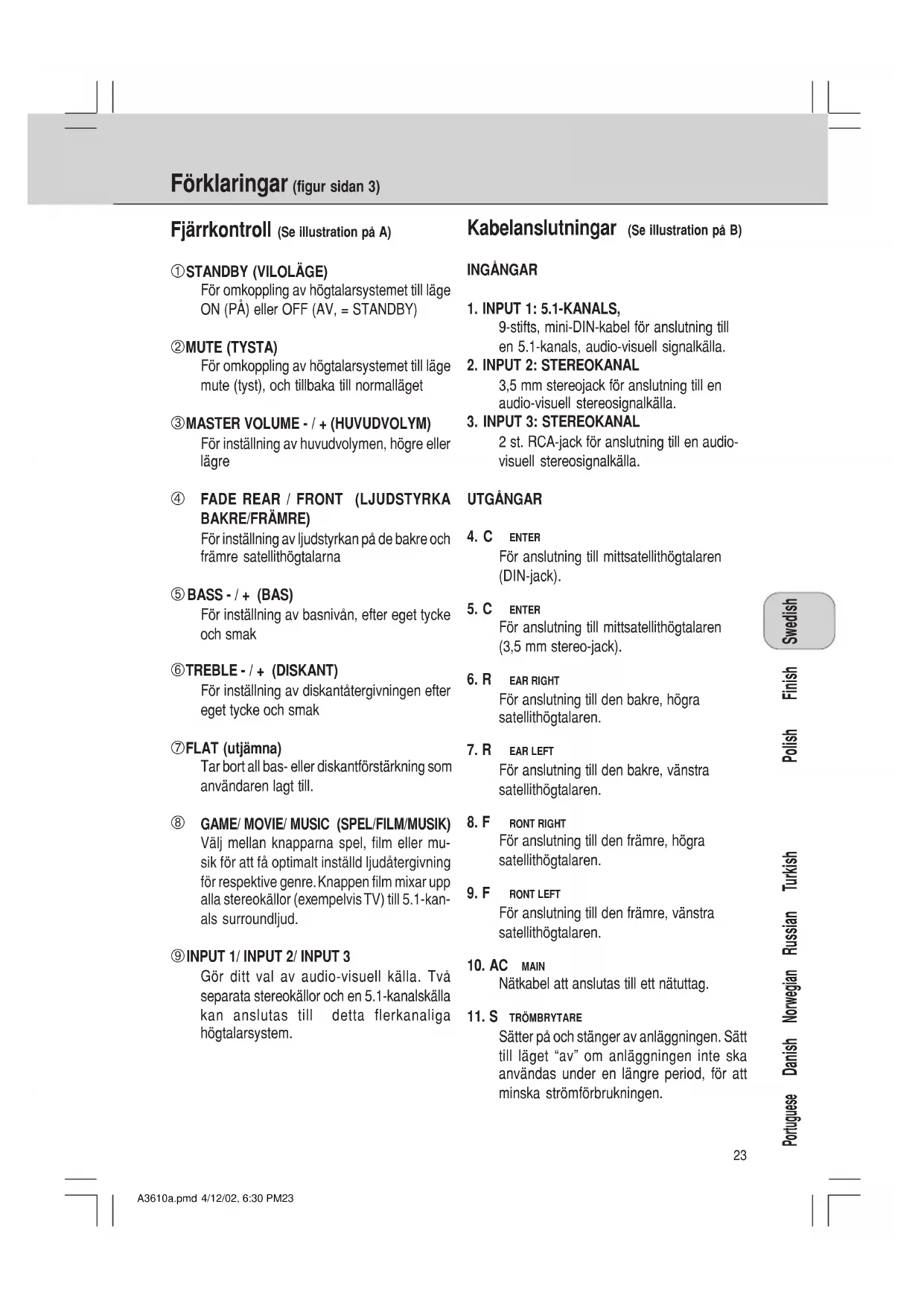

Förklaringar (figur sidan 3)

Fjärrkontroll (Se illustration på A)

①STANDBY (VILOLÄGE)

För omkoppling av högtalarsystemet till läge ON (PÅ) eller OFF (AV, = STANDBY)

②MUTE (TYSTA)

För omkoppling av högtalarsystemet till läge mute (tyst), och tillbaka till normalläget

③MASTER VOLUME - / + (HUVUDVOLYM)

För inställning av huvudvolymen, högre eller lägre

④ FADE REAR / FRONT (LJUDSTYRKA BAKRE/FRÄMRE)

För inställning av ljudstyrkan på de bakre och främre satellithögtalarna

⑤ BASS - / + (BAS)

För inställning av basnivån, efter eget tycke och smak

⑥TREBLE - / + (DISKANT)

För inställning av diskantåtergivningen efter eget tycke och smak

⑦FLAT (utjämna)

Tar bort all bas- eller diskantförstärkning som användaren lagt till.

⑧ GAME/ MOVIE/ MUSIC (SPEL/FILM/MUSIK)

Välj mellan knapparna spel, film eller musik för att få optimalt inställd ljudåtergivning för respektive genre. Knappen film mixar upp alla stereokällor (exempelvis TV) till 5.1-kanals surroundljud.

⑨ INPUT 1/ INPUT 2/ INPUT 3

Gör ditt val av audio-visuell källa. Två separata stereokällor och en 5.1-kanalskälla kan anslutas till detta flerkanaliga högtalarsystem.

Kabelanslutningar (Se illustration på B)

INGÅNGAR

9-stifts, mini-DIN-kabel för anslutning till en 5.1-kanals, audio-visuell signalkälla.

1. INPUT 2: STEREOKANAL

3,5 mm stereojack för anslutning till en audio-visuell stereosignalkälla.

1. INPUT 3: STEREOKANAL

2 st. RCA-jack för anslutning till en audio-visuell stereosignalkälla.

UTGÅNGAR

1. C ENTER

För anslutning till mittsatellithögtalaren (DIN-jack).

1. C ENTER

För anslutning till mittsatellithögtalaren (3,5 mm stereo-jack).

1. R EAR RIGHT

För anslutning till den bakre, högra satellithögtalaren.

1. R EAR LEFT

För anslutning till den bakre, vänstra satellithögtalaren.

1. F RONT RIGHT

För anslutning till den främre, högra satellithögtalaren.

1. F RONT LEFT

För anslutning till den främre, vänstra satellithögtalaren.

1. AC MAIN

Nätkabel att anslutas till ett nätuttag.

1. S TRÖMBRYTARE

Sätter på och stänger av anläggningen. Sätt till läget "av" om anläggningen inte ska användas under en längre period, för att minska strömförbrukningen.

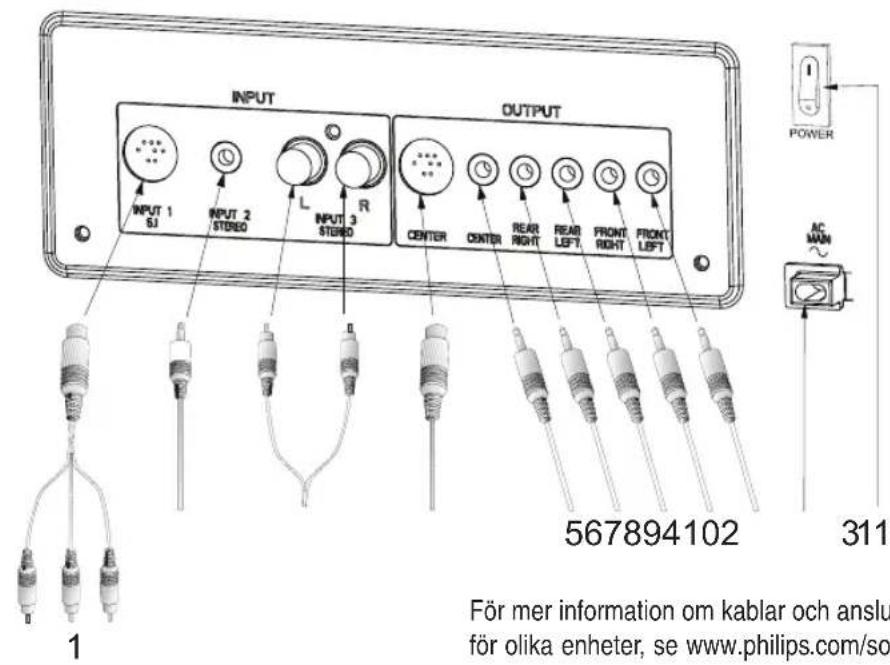

Installation (figur sidan 24)

INPUT OUTPUT INPUT 1 SJ INPUT 2 STEREO L INPUT 3 STEREO R CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAIN 567894102 311 För mer information om kablar och anslu för olika enheter, se www.philips.com/so

Swedish

Anslutning till ett 5.1-kanalsljudkort (eller en DVD- spelare med inbyggd 5.1-kanalsdekoder – kabel ingår ej)

1. Anslut 9-stiftskontakten (mini-DIN) till högtalaranläggningen och de 3 mini-stereokontakterna till ljudkortet.

Ansluta externa stereo-ljudkällor (kablar ingår ej)

1. Anslut mini-stereokontakten till en ljudkälla, exempelvis ett hörlursuttag till en MP3-spelare.
2. Anslut RCA-stereokontakterna till en ljudkälla, exempelvis en TV.

1. Anslut center-satellithögtalaren till CENTER (DIN-kontakt).
2. Anslut center-satellithögtalaren till CENTER (3,5 mm stereokontakt).
3. Anslut den bakre högra satellithögtalaren till REAR RIGHT.
4. Anslut den bakre vänstra satellithögtalaren till REAR LEFT.
5. Anslut den främre högra satellithögtalaren till FRONT RIGHT.
6. Anslut den främre vänstra satellithögtalaren till FRONT LEFT.

Strömanslutning

1. Anslut den fasta nätsladden till eluttaget.

Sätt på (och stäng även av) högtalaranläggningen med standby-knappen på fjärrkontrollen.

Ställ in högtalaranläggningen med högtalarinställningarna på fjärrkontrollen.

OBSERVERA!

Sätt inte i stickproppen i eluttaget förrän alla anslutningar är gjorda!

Säkerhet

• Utsätt inte högtalarna för stark värme (orsakad av uppvärmningsanordningar eller direkt solljus). För att minska risken för brand eller elstötar, ska utrustningen inte utsättas för regn eller fukt. Om vätska spills i högtalarna, ska du omedelbart dra ur alla anslutningar och låta högtalarna torka innan de används igen.
• Du kan rengöra högtalarna med en mjuk, lätt fuktad, luddfri trasa. Använd inga rengöringsmedel eftersom de kan verka frätande.
• Om högtalarna inte fungerar, ska du dra ur nätsladden. Vänta några sekunder innan du ansluter dem till eluttaget igen.
• Om du inte tänker använda högtalaranläggningen under en längre tidsperiod – exempelvis om du ska åka på semester – rekommenderas det att du stänger av anläggningen fullständigt och inte lämnar den i standby-läge.

Högtalarplacering

Allmänt

• Om högtalarna placeras bakom gardiner, möbler, eller andra föremål så kommer diskantätergivningen att försvagas, och på så sätt att väsentligt minska stereoeffekten.
• Varje rum har sina unika akustiska egenskaper, och placeringsmöjligheterna är ofta begränsade. Du kan finna den bästa högtalarplaceringen genom att experimentera. I regel ska högtalarna placeras så symmetriskt som möjligt i rummet.

Främre satellithögtalarna (figur a)

• Främre vänstra och högra satellithögtalaren återger stereomusik och off-screen-ljuden vid videospelning.
• Dessa satelliter ska placeras vid sidan om TV:n eller monitorn.
• Sett från lyssnarens position ska satellithögtalaren som är ansluten till subwooferns Front Left placeras på vänstra sidan, och satellithögtalaren som är ansluten till subwooferns Front Right på högra sidan.
• Den bästa stereoffekten uppnås när de två främre satellithögtalarna och lyssnaren bildare en liksidig triangel.
• Den mest gynnsamma höjden för dessa högtalare är öronhöjd (i sittande ställning).

Mittsattelithögtalaren (figur b)

• Mittsatellithögtalaren ger on-screen-effekter och dialog i Dolby Digital / Dolby Surround.
• Den bör placeras så nära mitten på TV:n / monitorn som möjligt (t.ex. under eller ovanpå TV:n / monitorn).
• Den bör vara riktad mot lyssnarens öronnivå, när denne sitter.

Surroundsatellithögtalare (figur c)

• Den vänstra och högra surroundsatellithögtalaren ger surroundeffekter i Dolby Digital / Dolby Surround
• Dessa satelliter kan placeras på något passande ställe bredvid lyssnaren, även framför lyssnaren.
• Surroundsatellithögtalarna behöver inte placeras på precis samma höjd som de främre satellithögtalarna.
• Sett från lyssnarens position, ska den satellithögtalare som är ansluten till subwooferns Rear Left placeras på vänstra sidan, och satellithögtalaren som är ansluten till subwooferns Rear Right på högra sidan.
• Om det finns sidoväggar nära lyssningsplatsen, så är en bra placering för surroundsatelliterna något bakom lyssnarpositionen och något ovanför öronhöjd.

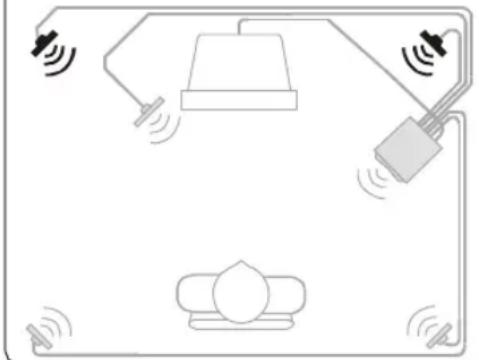

Subwoofer (figur d)

• Det bästa läget för subwoofern är på golvet nära väggen. Ju närmare hörnet den befinner sig, desto starkare basåtergivning.
• Subwoofern är inte magnetiskt skärmad, varför den ska placeras minst 0,5 m från TV:n / monitorn.

Figur a:
