Produkttype	5.1-kanals høyttalersystem
Merke	Philips
Modell	A3.610
Inngangskontakter	Mini DIN 9-pins (5.1), Stereo 3,5 mm, RCA stereo
Høyttalerutganger	Senter (DIN og 3,5 mm), Bakre høyre/venstre, Fremre høyre/venstre
Strømforsyning	Nettstrøm AC
Fjernkontrollfunksjoner	Standby, Mute, Volum, Fade foran/bak, Bass/Diskant, Flat, Spill-/Kino-/Musikkmoduser, Inngangsvalg (INPUT 1/2/3)
Lydmoduser	Spill, Kino, Musikk
Lydinnstillinger	Bass, Diskant, Flat (annullerer forsterkning)
Sikkerhet	Ikke utsett for overdreven varme, regn eller fuktighet
Rengjøring	Myk, lofri klut lett fuktet, uten rengjøringsmidler
Hvilemodus	Bruk Standby-knappen på fjernkontrollen; koble fra ved lengre fravær
Plassering av subwoofer	På gulvet, nær en vegg, minst 0,5 m fra TV-en (ikke magnetisk skjermet)
Plassering av fremre høyttalere	På hver side av TV-en, i ørehøyde, og danne en likesidet trekant med lytteren
Plassering av senterhøyttaler	Nær midten av TV-en, under eller over, vendt mot lytteren
Plassering av surroundhøyttalere	Nær lytteren, litt bak, over ørene hvis nær vegger

Ofte stilte spørsmål - A3.610 PHILIPS

Hvordan koble til Philips A3.610 høyttalersystemet?

Koble høyttalerkablene til de tilsvarende utgangene på subwooferen: venstre/høyre foran, venstre/høyre bak, og senter (DIN- eller 3,5 mm-kontakt). Koble lydkilder til inngangene: INPUT 1 for en 5.1-kilde (mini DIN 9-pins), INPUT 2 (stereo 3,5 mm) eller INPUT 3 (RCA). Til slutt kobler du strømledningen til en stikkontakt.

Hvordan justere volum og tone?

Bruk fjernkontrollen. MASTER VOLUME -/+ justerer hovedvolumet. BASS -/+ og TREBLE -/+ justerer bass og diskant. FLAT-knappen annullerer all forsterkning. FADE REAR/FRONT justerer overgangen mellom fremre og bakre høyttalere.

Hva gjør jeg hvis lyden er av eller mangler?

Kontroller at systemet ikke er i MUTE-modus (MUTE-knappen på fjernkontrollen). Forsikre deg om at valgt inngang tilsvarer tilkoblet kilde (INPUT 1, 2 eller 3). Hvis problemet vedvarer, slå av systemet, vent noen sekunder og slå det på igjen.

Hvordan rengjøre høyttalerne?

Bruk en myk, lofri klut lett fuktet. Bruk aldri etsende rengjøringsmidler. Tørk forsiktig overflaten.

Hvor plasserer jeg høyttalerne for optimal lyd?

Plasser fremre høyttalere på hver side av TV-en, i ørehøyde, og danner en likesidet trekant med deg. Senterhøyttaleren skal være nær midten av skjermen. Surroundhøyttalerne bak eller på siden, litt over ørene. Subwooferen på gulvet, nær en vegg.

Hvordan bruke Kinofunksjonen?

Trykk på CINÉMA-knappen på fjernkontrollen. Denne funksjonen mikser stereokilder til Surround 5.1-kanals lyd for en oppslukende opplevelse.

Hva gjør jeg hvis systemet ikke fungerer?

Koble systemet fra stikkontakten, vent noen sekunder, og koble det til igjen. Hvis problemet vedvarer, kontroller tilkoblingene. Se nettsiden www.philips.com/sound for mer hjelp.

Hvilke kabler trengs for å koble til enhetene mine?

For en 5.1-kilde, bruk en mini DIN 9-pins kabel (ikke inkludert). For en stereokilde, en 3,5 mm jackkabel eller RCA-kabler (ikke inkludert). Høyttalerkabler følger med.

Hvordan spare strøm ved lengre fravær?

Slå systemet helt av med strømknappen på baksiden. Ikke la det stå i hvilemodus. Koble fra strømledningen.

Kan subwooferen plasseres nær TV-en?

Nei, fordi subwooferen ikke er magnetisk skjermet. Plasser den minst 0,5 meter fra TV-en for å unngå magnetiske forstyrrelser.

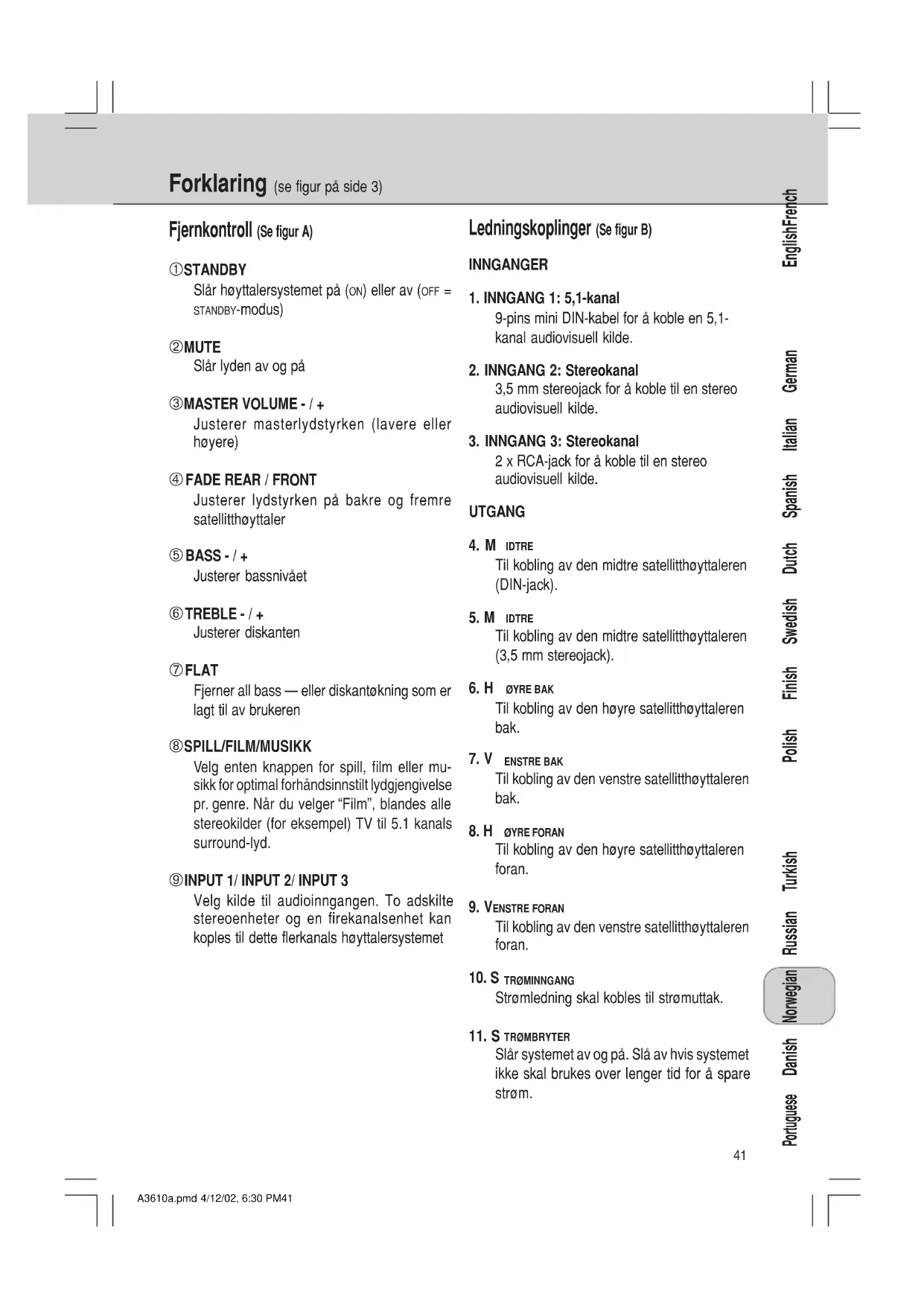

BRUKSANVISNING A3.610 PHILIPS

Typeskilt finnes på apparatens underside.

Observer: Nettbryteren er sekundert innkoplet. Den innebygde netdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten.

For å redusere faren for brann eller elektrisk støt, skal apparatet ikke utsettes for regn eller fuktighet.

Deutschland

Anslutning av satellithögtalare

Slår høyttalersystemet på (ON) eller av (OFF = STANDBY-modus)

②MUTE

Slår lyden av og på

③MASTER VOLUME - / +

Justerer masterlydstyrken (lavere eller høyere)

④ FADE REAR / FRONT

Justerer lydstyrken på bakre og fremre satellitthøyttaler

⑤ BASS - / +

Justerer bassnivået

⑥ TREBLE - / +

Justerer diskanten

⑦ FLAT

Fjerner all bass — eller diskantøkning som er lagt til av brukeren

⑧SPILL/FILM/MUSIKK

Velg enten knappen for spill, film eller musikk for optimal forhåndsinnstilt lydgjengivelse pr. genre. Når du velger "Film", blandes alle stereokilder (for eksempel) TV til 5.1 kanals surround-lyd.

⑨ INPUT 1/ INPUT 2/ INPUT 3

Velg kilde til audioinngangen. To adskilte stereoenheter og en firekanalsenhet kan koples til dette flerkanals høyttalersystemet

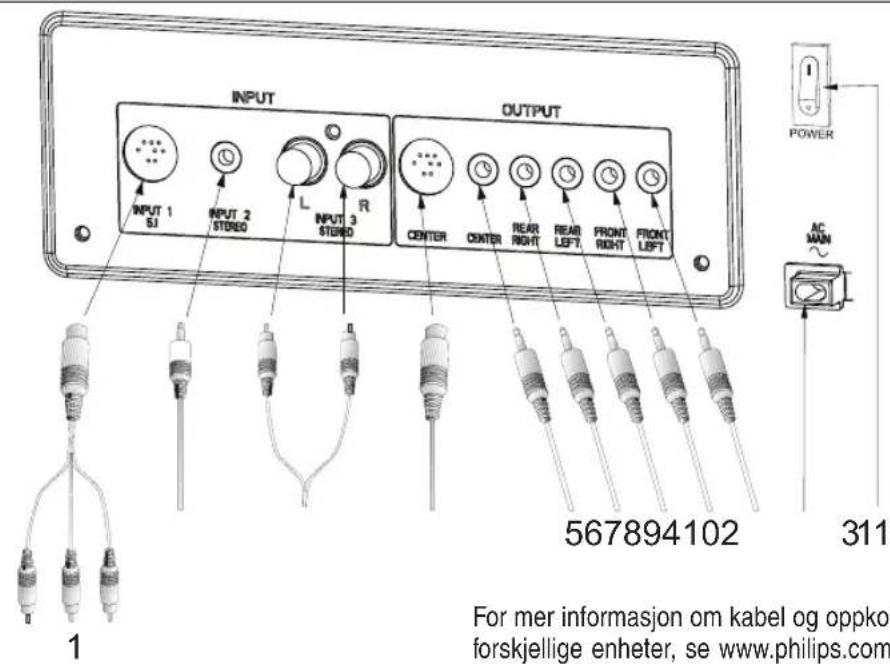

Ledningskoplinger (Se figur B)

INNGANGER

1. INNGANG 1: 5,1-kanal

9-pins mini DIN-kabel for å koble en 5,1-kanal audiovisuell kilde.

2. INNGANG 2: Stereokanal

3,5 mm stereojack for å koble til en stereo audiovisuell kilde.

3. INNGANG 3: Stereokanal

2 x RCA-jack for å koble til en stereo audiovisuell kilde.

UTGANG

4. M IDTRE

Til kobling av den midtre satellitthøyttaleren (DIN-jack).

5. M IDTRE

Til kobling av den midtre satellitthøyttaleren (3,5 mm stereojack).

6. H ∅YRE BAK

Til kobling av den høyre satellitthøyttaleren bak.

7. V ENSTRE BAK

Til kobling av den venstre satellitthøyttaleren bak.

8. H ∅YRE FORAN

Til kobling av den høyre satellitthøyttaleren foran.

9. VENSTRE FORAN

Til kobling av den venstre satellitthøyttaleren foran.

10. S TR∅MINNGANG

Slår systemet av og på. Slå av hvis systemet ikke skal brukes over lenger tid for å spare strøm.

INPUT OUTPUT INPUT 1 SJ INPUT 2 STEREO L INPUT 3 STEREO R CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAIN 567894102 311 For mer informasjon om kabel og oppkol forskjellige enheter, se www.philips.com

1. Kople den 9-bens mini-DIN-kontakten til høyttalersystemet og de 3 mini-stereokontaktene til lydkortet.

Tilkopling til eksterne stereokilder (kabler følger ikke med)

1. Kople mini-stereokontakten til f.eks. kontakten på MP3-høretelefonene.
2. Kople RCA-stereokontaktene til f.eks. en TV.

Tilkopling til satellitthøyttalere

1. Kople midtre satellitthøyttaler til MIDTRE (DIN-kontakt)
2. Kople midtre satellitthøyttaler til MIDTRE (3,5 mm stereokontakt)
3. Kople bakre høyre satellitthøyttaler til BAKRE H∅YRE.
4. Kople bakre venstre satellitthøyttaler til BAKRE VENSTRE.
5. Kople fremre høyre satellitthøyttaler til FREMRE H∅YRE.
6. Kople fremre venstre satellitthøyttaler til FREMRE VENSTRE.

Strømtilkopling

1. Sett støpselet i stikkontakten.

Skru på (og slå av) høyttaleranlegget ved hjelp av standby-knappen på fjernkontrollen.

Juster høyttaleranlegget ved hjelp av høyttalerinnstillingene på fjernkontrollen.

MERK!

Sett ikke støpselet i stikkontakten før du er ferdig med alle tilkoplinger!

Sikkerhet

• Ikke utsett høyttalerne for overdreven varme (forårsaket av utstyr som varmes opp eller direkte sollys). For å redusere faren for brann eller elektriske støt, ikke utsett anlegget for regn eller fukt. Hvis det kommer væske inn i høyttalerne må du øyeblikkelig kople fra alle ledninger og la høyttalerne tørke før du bruker dem igjen.
• Du kan rengjøre høyttalerne med en myk, lett fuktig klut som ikke loer. Ikke bruk rengjøringsmidler, da de kan være skadelige.
• Hvis høyttalerne ikke virker, kople dem fra strømtilførselen. Vent noen minutter før du kopler dem til igjen.
• Hvis du ikke skal bruke høyttaleranlegget på en stund – f.eks. dersom du reiser på ferie – anbefaler vi at du slår av systemet helt, i stedet for å la det stå på standby.

Plassering av høyttalere

Generelt

• Ved å plassere høyttalerne bak gardiner, møbler eller andre gjenstander reduseres diskanten, og dermed blir stereoffekten straks dramatisk redusert.
• Hvert rom har ulike akustiske særtrekk, og plasseringsmulighetene er ofte begrensede. Du kan finne den beste stillingen på høyttalerne dine ved å eksperimentere. Generelt sett skal høyttalerne plasseres så symmetrisk som mulig i rommet.

Fremre satellitthøyttalere (figur a)

• De fremre venstre og høyre satellitthøyttalerne spiller stereo musikk og off-screen-lydene når du ser på video.
• Disse høyttalerne bør plasseres på hver sin side av TV-eller dataskjermen din.
• Sett fra lytterens stilling skal satellitthøyttaleren som er tilkoplet Venstre Foran på subwooferen befinne seg på venstre side, og satellitthøyttaleren som er tilkoplet Høyre Foran på subwooferen, skal befinne seg på høyre side.
• Den beste stereoffekten får du når de to fremre satellitt-høyttalerne og lytterne utgjør en likesidet trekant.
• Den optimale høyden på disse høyttalerne er når de er plassert i ørehøyde (når du sitter).

Sentral satellitthøyttaler (figur b)

• Den sentrale satellitthøyttaleren gir on-screen-effektene og dialog i Dolby Digital / Dolby Surround.
• Den bør plasseres så nært midten av din TV- eller data-skjerm som mulig (f.eks. under eller oppå TV- eller data-skjermen din).
• Den skal innstilles mot lytterens ørenivå när han sitter.

Satellitthøyttalere med surroundlyd (figur c)

• Venstre og høyre satellitthøyttaler med surroundlyd gir surroundeffektene i Dolby Digital / Dolby Surround
• Disse høyttalerne kan plasseres hvor det måtte passe på siden av lytteren, også på en plass som er litt foran lytterens plassering.
• Satellitthøyttalerne med surroundlyd trenger ikke plasseres i akkurat samme høyde som de fremre satellitthøyttalerne.
• I forhold til lytteren skal satellitthøyttaleren som er koplet til Venstre Bak på subwooferen befinne seg til venstre, mens satellitthøyttaleren som er koplet til Høyre Bak på subwooferen skal befinne seg til høyre.
• Hvis du har sidevegger rett ved der du befinner deg, får du god effekt dersom du plasserer satellitthøyttalerne dine med surroundlyd like bak deg og like ovenfor ørenivå.

Subwoofer (figur d)
