Ürün Tipi	5.1 Kanal Hoparlör Sistemi
Marka	Philips
Model	A3.610
Giriş Konnektörleri	Mini DIN 9 pin (5.1), Stereo 3.5 mm, RCA stereo
Hoparlör Çıkışları	Merkez (DIN ve 3.5 mm), Arka sağ/sol, Ön sağ/sol
Güç Kaynağı	AC Şebeke
Uzaktan Kumanda Fonksiyonları	Bekleme, Sessiz, Ses, Ön/Arka Fade, Bas/Tiz, Flat, Oyun/Sinema/Müzik Modları, Giriş Seçimi (INPUT 1/2/3)
Ses Modları	Oyun, Sinema, Müzik
Ses Ayarları	Bas (Bass), Tiz (Treble), Flat (aşırı amplifikasyonu iptal etme)
Güvenlik	Aşırı sıcağa, yağmura veya neme maruz bırakmayın
Temizlik	Hafif nemli, tüy bırakmayan yumuşak bez, temizlik ürünleri olmadan
Bekleme Modu	Uzaktan kumandadaki Bekleme tuşunu kullanın; uzun süreli kullanılmama durumunda fişi çekin
Subwoofer Yerleşimi	Yerde, duvara yakın, televizyondan en az 0,5 m uzakta (manyetik olarak korumasız)
Ön Hoparlör Yerleşimi	Televizyonun her iki yanında, kulak hizasında, dinleyici ile eşkenar üçgen oluşturacak şekilde
Merkez Hoparlör Yerleşimi	Televizyonun merkezine yakın, altında veya üstünde, dinleyiciye doğru yönlendirilmiş
Surround Hoparlör Yerleşimi	Dinleyiciye yakın, biraz arkada, duvarlara yakınsa kulakların üzerinde

Sık sorulan sorular - A3.610 PHILIPS

Philips A3.610 hoparlör sistemi nasıl bağlanır?

Hoparlör kablolarını subwoofer üzerindeki ilgili çıkışlara bağlayın: ön sol/sağ, arka sol/sağ ve merkez (DIN veya 3,5 mm giriş). Ses kaynaklarını girişlere bağlayın: 5.1 kaynak için INPUT 1 (mini DIN 9 pin), INPUT 2 (stereo 3,5 mm) veya INPUT 3 (RCA). Son olarak, güç kablosunu bir prize takın.

Ses ve ton ayarları nasıl yapılır?

Uzaktan kumandayı kullanın. MASTER VOLUME -/+ genel ses seviyesini ayarlar. BASS -/+ ve TREBLE -/+ bas ve tiz ayarlarını yapar. FLAT tuşu aşırı amplifikasyonu iptal eder. FADE REAR/FRONT ön ve arka hoparlörler arasındaki geçişi ayarlar.

Ses kesilirse veya yoksa ne yapmalı?

Sistemin MUTE modunda olmadığını kontrol edin (uzaktan kumandadaki MUTE tuşu). Seçilen girişin bağlı kaynağa (INPUT 1, 2 veya 3) karşılık geldiğinden emin olun. Sorun devam ederse, sistemi kapatın, birkaç saniye bekleyin ve tekrar açın.

Hoparlörler nasıl temizlenir?

Hafif nemli, tüy bırakmayan yumuşak bir bez kullanın. Asla aşındırıcı temizlik ürünleri kullanmayın. Yüzeyi nazikçe silin.

Optimum ses için hoparlörler nereye yerleştirilmeli?

Ön hoparlörleri televizyonun her iki yanına, kulak hizasında, sizinle bir eşkenar üçgen oluşturacak şekilde yerleştirin. Merkez hoparlör ekranın merkezine yakın olmalıdır. Surround hoparlörler arkada veya yanlarda, kulakların biraz üzerinde. Subwoofer yerde, duvara yakın.

Sinema işlevi nasıl kullanılır?

Uzaktan kumandadaki SİNEMA tuşuna basın. Bu işlev, stereo kaynakları 5.1 Kanal Surround sese dönüştürerek sürükleyici bir deneyim sağlar.

Çalışmama durumunda ne yapmalı?

Sistemi prizden çekin, birkaç saniye bekleyin, ardından tekrar takın. Sorun devam ederse, bağlantıları kontrol edin. Daha fazla yardım için www.philips.com/sound adresini ziyaret edin.

Cihazlarımı bağlamak için hangi kablolar gerekli?

5.1 kaynak için bir mini DIN 9 pin kablo (dahil değildir) kullanın. Stereo kaynak için bir 3,5 mm jack kablo veya RCA kablolar (dahil değildir) kullanın. Hoparlör kabloları verilmiştir.

Uzun süreli kullanılmama durumunda enerji nasıl tasarruf edilir?

Arkadaki GÜÇ DÜĞMESİNİ kullanarak sistemi tamamen kapatın. Bekleme modunda bırakmayın. Güç kablosunu çekin.

Subwoofer televizyonun yanına yerleştirilebilir mi?

Hayır, çünkü subwoofer manyetik olarak korumalı değildir. Manyetik parazitlenmeyi önlemek için televizyondan en az 0,5 metre uzağa yerleştirin.

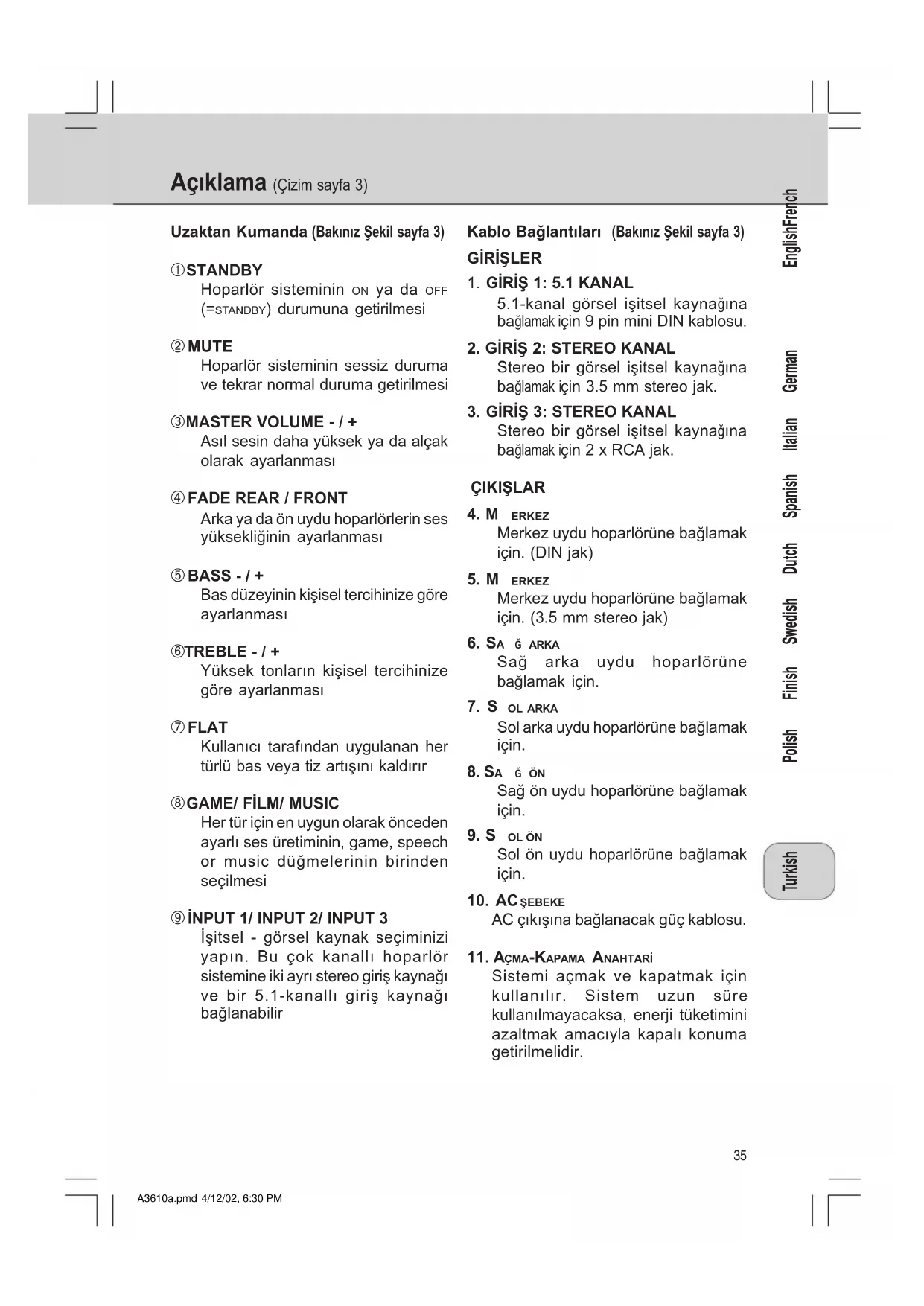

KULLANIM KILAVUZU A3.610 PHILIPS

Kullanım Kılavuzu 35

Açıklama (Çizim sayfa 3)

Uzaktan Kumanda (Bakınız Şekil sayfa 3)

①STANDBY

Hoparlör sisteminin ON ya da OFF (=STANDBY) durumuna getirilmesi

② MUTE

Hoparlör sisteminin sessiz duruma ve tekrar normal duruma getirilmesi

③MASTER VOLUME - / +

Asıl sesin daha yüksek ya da alçak olarak ayarlanması

④ FADE REAR / FRONT

Arka ya da ön uydu hoparlörlerin ses yüksekliğinin ayarlanması

⑤ BASS - / +

Bas düzeyinin kişisel tercihinize göre ayarlanması

⑥TREBLE - / +

Yüksek tonların kişisel tercihinize göre ayarlanması

⑦ FLAT

Kullanıcı tarafından uygulanan her türlü bas veya tiz artışını kaldırır

⑧GAME/ FILM/ MUSIC

Her tür için en uygun olarak önceden ayarlı ses üretiminin, game, speech or music düğmelerinin birinden seçilmesi

⑨ INPUT 1/ INPUT 2/ INPUT 3

İşitsel - görsel kaynak seçiminizi yapın. Bu çok kanallı hoparlör sistemine iki ayrı stereo giriş kaynağı ve bir 5.1-kanallı giriş kaynağı bağlanabilir

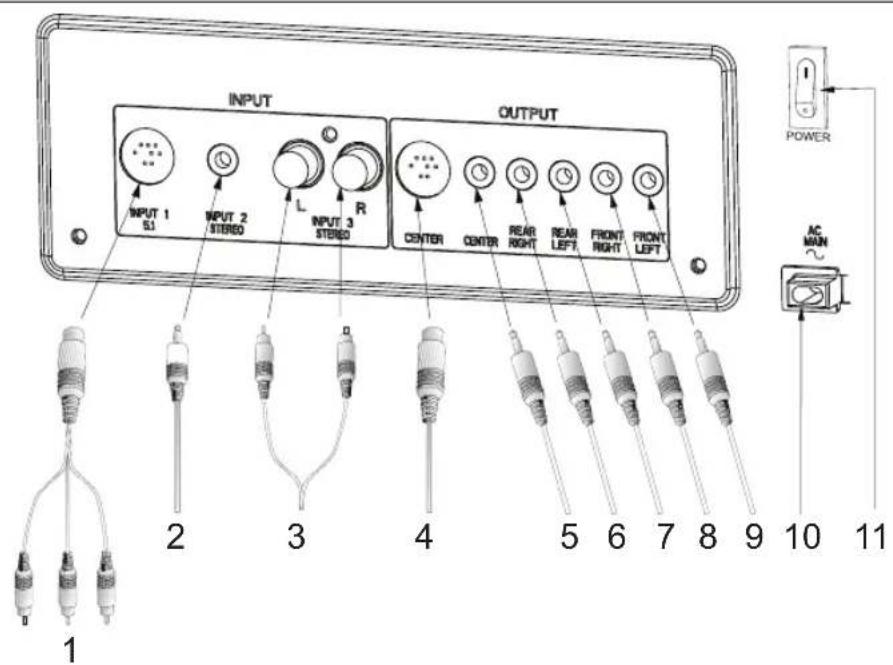

Kablo Bağlantıları (Bakınız Şekil sayfa 3) GİRİŞLER

1. GİRİŞ 1: 5.1 KANAL

5.1-kanal görsel işitsel kaynağına bağlamak için 9 pin mini DIN kablosu.

2. GİRİŞ 2: STEREO KANAL

Stereo bir görsel işitsel kaynağına bağlamak için 3.5 mm stereo jak.

3. GİRİŞ 3: STEREO KANAL

Stereo bir görsel işitsel kaynağına bağlamak için 2 x RCA jak.

ÇIKIŞLAR

4. M ERKEZ

Merkez uydu hoparlörüne bağlamak için. (DIN jak)

5. M ERKEZ

Merkez uydu hoparlörüne bağlamak için. (3.5 mm stereo jak)

6. SA ğ ARKA

Sağ arka uydu hoparlörüne bağlamak için.

7. S OL ARKA

Sol arka uydu hoparlörüne bağlamak için.

8. SA GÖN

Sağ ön uydu hoparlörüne bağlamak için.

9. S OL ÖN

Sol ön uydu hoparlörüne bağlamak için.

10. AC ŞEBEKE

AC çıkışına bağlanacak güç kablosu.

11. AÇMA-KAPAMA ANAHTARI

Sistemi açmak ve kapatmak için kullanılır. Sistem uzun süre kullanılmayacaksa, enerji tüketimini azaltmak amacıyla kapalı konuma getirilmelidir.

INPUT OUTPUT INPUT 1 S1 INPUT 2 STEREO L R INPUT 3 STEREO CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAN 1 2 3 4 5 6 7 8 9 10 11

Bir 5.1 kanal ses kartına (veya yerleşik 5.1 kanal dekoderine sahip bir DVD oynaticısına bağlanması – kablo dahil değildir)

Dış Stereo Kaynaklara Bağlanması (kablo dahil değildir)

1. Mini stereo jaki bir MP3 çalıcı kulaklık jaki gibi yerel kaynağa bağlayınız.
2. RCA stereo jakları TV gibi bir kaynağı bağlayınız.

Uydu Hparlör Bağlantısı

1. Merkez uydu hoparlörünü MERKEZ'e (DIN jaki) bağlayınız
2. Merkez uydu hoparlörünü MERKEZ'e (3.5 mm stereo jak) bağlayınız
3. Sağ arka uydu hoparlörünü ARKA SAG'a bağlayınız.
4. Sol arka uydu hoparlörünü ARKA SOL'a bağlayınız.
5. Sağ ön uydu hoparlörünü ÖN SAG'a bağlayınız.
6. Sol ön uydu hoparlörünü ÖN SOLA bağlayınız.

Güç bağlantısı

1. Sabit şehir şebekesi kablosunu AC çıkışına bağlayınız.

Uzaktan kumanda üzerindeki standby düğmesini kullanarak hoparlör sistemini açınız (ve kapatınız).

Uzaktan kumanda üzerindeki hoparlör ayarlarını kullanarak hoparlör sistemini ayarlayınız.

NOT!

Bağlantıların hepsi yapılana kadar güç kablosunu AC çıkışına takmayınız!

Güvenlik

• Hoparlörleri (ısıtma ekipmanları veya dire güneş ışığından kaynaklanan) aşırı ısıya maruz bırakmayınız. Yangın veya elektrik çarpması riskini azaltmak için bu aygıtı yağmur veya neme maruz bırakmayınız. Eğer hoparlörlerin içerisinde sıvı girerse, bağlantıların hepsini sökünüz ve tekrar kullanmadan önce hoparlörleri kurumaya bırakınız.
• Hoparlörleri yumuşak, hafifçe nemlendirilmiş tüysüz bir bezle temizleyebilirsiniz. Herhangi bir temizleme sıvısı kullanmayınız, paslanmaya neden olabilir.
• Eğer hoparlörler çalışmazsa, güç kaynağı bağlantısını kesiniz. Güç kaynağına tekrar bağlamadan önce birkaç saniye bekleyiniz.
• Eğer hoparlör sistemini uzun bir süre kullanmayı düşünmüyorsanız - mesela tatile çıkacaksanız - sistemi tamamen kapatmanız ve standby modunda bırakmamanız önerilir.

Hoparlörün Yerleştirilmesi

Genel

• Hoparlörlerin perde, mobilya veya diğer nesnelerin arkasına yerleştirilmesi hoparlör yanıtını düşürecek, ve steryo etkisini önemli oranda azaltacaktır.
• Her odanın ses özellikleri farklıdır ve yerleştirme imkanları sıklıkla sınırlıdır. Hoparlörleriniz için en iyi yeri deneyerek bulabilirsiniz. Genelde hoparlörler oda içinde mümkün oldukça simetrik olarak yerleştirilmelidir.

Ön Uydu Hoparlörleri (şekil a)

• Ön sol ve sağ uydu hoparlörü steryo müziği ve video aygıtından çıkan sesleri çalar.
• Bu uydular TV veya monitörünüzün kenarlarına yerleştirilmelidir.
• Dinleyicinin konumundan bakıldığında uydu hoparlörü Sol Ön derin ses hoparlörü sol yanda olmalı, ve uydu hoparlörü Sağ Ön derin ses hoparlörü sağ yanda olmalıdır.
• En iyi steryo etkisi, iki ön uydu hoparlörü ve dinleyici bir eş kenar üçgen oluşturduğunda elde edilir.
• Bu hoparlörlerin optimum yüksekliği (oturduğunda) kulak yüksekliğine yerleştirilmeleridir.

Orta Uydu Hoparlörleri (şekil b)

• Orta uydu hoparlörü ekran üzerindeki efektleri ve Dolby Digital / Dolby Surround diyaloğu sağlar. Mümkün oldukça TV'niz/ monitörünüzün ortasına yakın (örneğin TV/ monitörünüzün altına veya üstüne) yerleştirilmelidir.
• Oturduğunda dinleyicinin kulak düzeyine yönelmiş olmalıdır.

Surround Uydu Hoparlörleri (şekil c)

• Surround sol ve sağ uydu hoparlörü Dolby Digital / Dolby Surround'deki surround etkileri sunar.
• Bu uydular dinleyici çevresindeki uygun yerlere, hatta dinleyici konumuna hafif yönelmiş yerlere yerleştirilebilir.
• Surround uydu hoparlörlerinin ön uydu hoparlörleriyle tam aynı yükseklikte olması gerekmez. Dinleyicinin konumundan bakıldığında uydu hoparlörü srl derin ses hoparlörü Sol Arka yanda olmalı, ve uydu hoparlörü Sağ Arka derin ses hoparlörü sağ yanda olmalıdır.
  Dinleme konumuna yakın yan duvarlarınız varsa, surround uydu hoparlörleriniz için konumunuzun hafif arkası ve kulak seviyesinden hafif yukarısı iyi bir yer olabilir.

Derin Ses Hoparlörü (şekil d)

Derin ses hoparlörü için en iyi yer duvara yakın zemin olacaktır. Köşeye yakın oldukça maksimum bas çıkışı güçlenir.

Derin ses hoparlörü manyetik olarak korunaklı olmayıp, TV/ monitörden en az 0.5 metre uzağa yerleştiriniz.

Şekil a:
