Tuotetyyppi	5.1-kanavainen kaiutinjärjestelmä
Merkki	Philips
Malli	A3.610
Tuloliittimet	Mini DIN 9-nastainen (5.1), 3,5 mm stereo, RCA stereo
Kaiuttimen lähdöt	Keski (DIN ja 3,5 mm), Taka oikea/vasen, Etu oikea/vasen
Virtalähde	Verkkovirta (AC)
Kaukosäätimen toiminnot	Valmiustila, Mykistys, Äänenvoimakkuus, Etu/taka häivytys, Bassot/diskantit, Flat, Pelit/Elokuva/Musiikki -tilat, Tulovalinta (INPUT 1/2/3)
Äänitilat	Pelit, Elokuva, Musiikki
Ääniasetukset	Bassot, Diskantit, Flat (korostuksen poisto)
Turvallisuus	Älä altista liialliselle kuumuudelle, sateelle tai kosteudelle
Puhdistus	Pehmeä, nukkaamaton liina, hieman kostea, ilman puhdistusaineita
Lepotila	Käytä kaukosäätimen valmiustilapainiketta; irrota verkkovirrasta pitkän poissaolon ajaksi
Subwooferin sijoitus	Lattialle, lähelle seinää, vähintään 0,5 m päähän televisiosta (ei magneettisesti suojattu)
Etukaiuttimien sijoitus	Television molemmin puolin, korvien korkeudella, muodostaen tasasivuisen kolmion kuuntelijan kanssa
Keskikaiuttimen sijoitus	Lähellä television keskustaa, alapuolella tai yläpuolella, suunnattuna kuuntelijaan
Surround-kaiuttimien sijoitus	Lähellä kuuntelijaa, hieman takana, korvien yläpuolella jos lähellä seiniä

Usein kysytyt kysymykset - A3.610 PHILIPS

Miten Philips A3.610 -kaiutinjärjestelmä kytketään?

Kytke kaiutinjohdot vastaaviin lähtöihin subwooferissa: etu vasen/oikea, taka vasen/oikea ja keskikaiutin (DIN- tai 3,5 mm -liitäntä). Liitä äänilähteet tuloihin: INPUT 1 5.1-lähteelle (mini DIN 9-nastainen), INPUT 2 (3,5 mm stereo) tai INPUT 3 (RCA). Lopuksi kytke virtajohto pistorasiaan.

Miten äänenvoimakkuutta ja sävyjä säädetään?

Käytä kaukosäädintä. MASTER VOLUME -/+ säätää yleisäänenvoimakkuutta. BASS -/+ ja TREBLE -/+ säätävät bassoja ja diskantteja. FLAT-painike poistaa kaikki korostukset. FADE REAR/FRONT säätää etu- ja takakaiuttimien välistä häivytystä.

Mitä tehdä, jos ääni on mykistetty tai puuttuu?

Tarkista, ettei järjestelmä ole MUTE-tilassa (MUTE-painike kaukosäätimessä). Varmista, että valittu tulo vastaa kytkettyä lähdettä (INPUT 1, 2 tai 3). Jos ongelma jatkuu, katkaise virta, odota muutama sekunti ja käynnistä uudelleen.

Miten kaiuttimet puhdistetaan?

Käytä pehmeää, nukkaamatonta liinaa, joka on hieman kostea. Älä koskaan käytä syövyttäviä puhdistusaineita. Pyyhi pinta varovasti.

Minne kaiuttimet sijoitetaan parhaan äänen saamiseksi?

Sijoita etukaiuttimet television molemmin puolin korvien korkeudelle muodostaen tasasivuinen kolmio kanssasi. Keskikaiutin tulee olla lähellä näytön keskustaa. Surround-kaiuttimet taakse tai sivuille, hieman korvien yläpuolelle. Subwoofer lattialle lähelle seinää.

Miten Elokuva-toimintoa käytetään?

Paina kaukosäätimen CINÉMA-painiketta. Tämä toiminto sekoittaa stereolähteet 5.1-kanavaiseksi surround-ääneksi immersiivisen kokemuksen saavuttamiseksi.

Mitä tehdä, jos laite ei toimi?

Irrota järjestelmä pistorasiasta, odota muutama sekunti ja kytke se takaisin. Jos ongelma jatkuu, tarkista liitännät. Katso lisäapua sivustolta www.philips.com/sound.

Mitä kaapeleita tarvitaan laitteiden liittämiseen?

5.1-lähteelle käytä mini DIN 9-nastaista kaapelia (ei mukana). Stereolähteelle 3,5 mm:n jakkikaapeli tai RCA-kaapelit (ei mukana). Kaiutinjohdot toimitetaan.

Miten säästää energiaa pitkän poissaolon aikana?

Kytke järjestelmä kokonaan pois päältä takana olevalla VIRTAPAINIKKEELLA. Älä jätä sitä valmiustilaan. Irrota virtajohto.

Voiko subwooferin sijoittaa television lähelle?

Ei, koska subwooferia ei ole magneettisesti suojattu. Sijoita se vähintään 0,5 metrin päähän televisiosta magneettisten häiriöiden välttämiseksi.

KÄYTTÖOHJE A3.610 PHILIPS

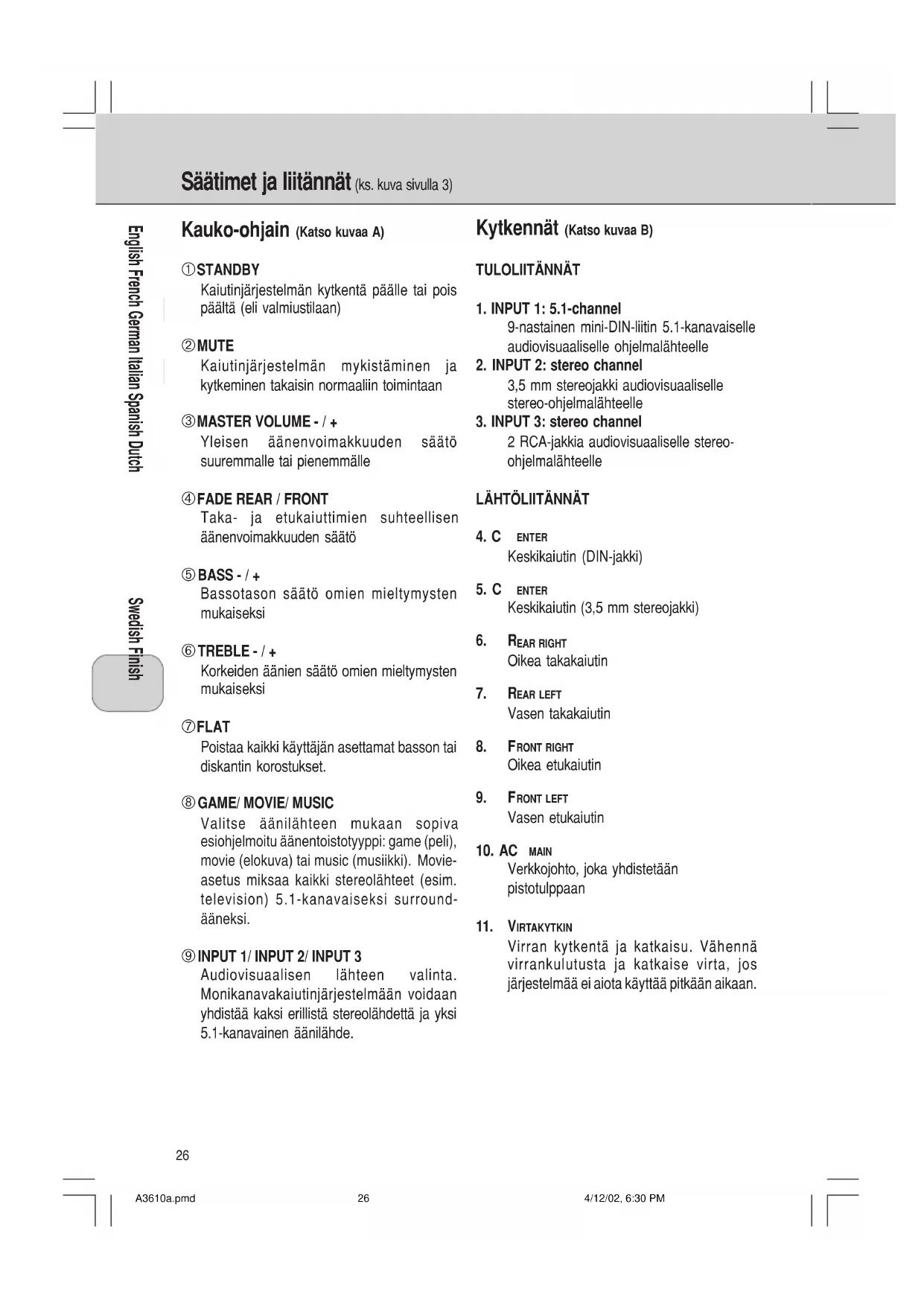

Säätimet ja liitännät (ks. kuva sivulla 3)

Kauko-ohjain (Katso kuvaa A)

①STANDBY

Kaiutinjärjestelmän kytkentä päälle tai pois päältä (eli valmiustilaan)

②MUTE

Kaiutinjärjestelmän mykistäminen ja kytkminen takaisin normaaliin toimintaan

③MASTER VOLUME - / +

Yleisen äänenvoimakkuuden säätö suuremmalle tai pienemmälle

④FADE REAR / FRONT

Taka- ja etukaiuttimien suhteellisen äänenvoimakkuuden säätö

⑤ BASS - / +

Bassotason säätö omien mieltymysten mukaiseksi

⑥ TREBLE - / +

Korkeiden äänien säätö omien mieltymysten mukaiseksi

⑦FLAT

Poistaa kaikki käyttäjän asettamat basson tai diskantin korostukset.

Valitse äänilähteen mukaan sopiva esiohjelmoitu äänentoistotyyppi: game (peli), movie (elokuva) tai music (musiikki). Movie-asetus miksaak kaikki stereolähteet (esim. television) 5.1-kanavaiseksi surroundääneksi.

⑨ INPUT 1/ INPUT 2/ INPUT 3

Audiovisuaalisen lähteen valinta. Monikanavakaiutinjärjestelmään voidaan yhdistää kaksi erillistä stereolähdettä ja yksi 5.1-kanavainen äänilähde.

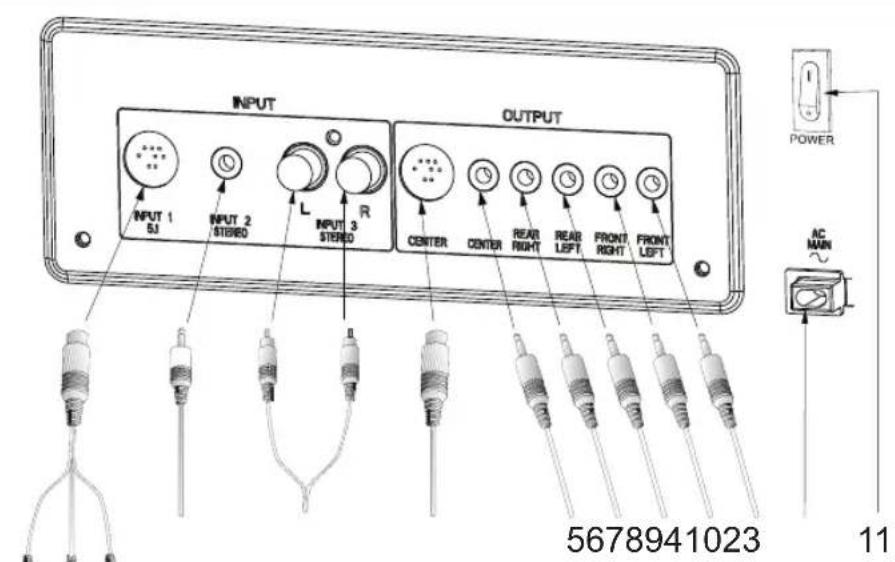

Kytkennät (Katso kuvaa B)

TULOLIITÄNNÄT

1. INPUT 1: 5.1-channel

9-nastainen mini-DIN-liitin 5.1-kanavaiselle audiovisuaaliselle ohjelmalähteelle

3,5 mm stereojakki audiovisuaaliselle stereo-ohjelmalähteelle

2 RCA-jakkia audiovisuaaliselle stereo-ohjelmalähteelle

LÄHTÖLIITÄNNÄT

4. C ENTER

Keskikaiutin (DIN-jakki)

5. C ENTER

Keskikaiutin (3,5 mm stereojakki)

6. REAR RIGHT

Oikea takakaiutin

7. REAR LEFT

Vasen takakaiutin

8. FRONT RIGHT

Oikea etukaiutin

9. FRONT LEFT

Vasen etukaiutin

10. AC MAIN

Verkkojohto, joka yhdistetään pistotulppaan

11. VIRTAKYTKIN

Virran kytkentä ja katkaisu. Vähennä virrankulutusta ja katkaise virta, jos järjestelmää ei aiota käyttää pitkään aikaan.

INPUT OUTPUT INPUT 1 5J INPUT 2 STEREO L INPUT 3 STEREO R CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAN 5678941023 11

Lisätietoja johdoista ja yhdistämisestä eri laitteisiin löydät sivustolta www.philips.com/sound

Yhdistäminen 5.1-kanavaiseen äänikorttiin (tai DVD-soittimeen jossa on sisäinen 5.1-kanavadekooderi – johto hankittava erikseen)

1. Yhdistä 9-nastainen mini-DIN-pistoke kaiutinjärjestelmään ja kolme ministereoliitintä äänikorttiin.

Ulkoisten stereolähteiden yhdistäminen (johdot hankittava erikseen)

1. Yhdistä ministereopistoke esimerkiksi MP3-soittimen kuulokeliitäntään.
2. Yhdistä RCA-stereopistokkeet esimerkiksi televisioon.

Kaiutinliitännät

1. Yhdistä keskikaiutin liitäntään CENTER (DIN-liitin).
2. Yhdistä keskikaiutin liitäntään CENTER (3,5 millimetrin stereoliitin).
3. Yhdistä oikea takakaiutin liitäntään REAR RIGHT.
4. Yhdistä vasen takakaiutin liitäntään REAR LEFT.
5. Yhdistä oikea etukaiutin liitäntään FRONT RIGHT.
6. Yhdistä vasen etukaiutin liitäntään FRONT LEFT.

Yhdistäminen sähköverkkoon

1. Yhdistä kiinteä verkkojohto pistorasiaan.

Kytke kaiutinjärjestelmä toimintaan (ja katkaise vastaavasti toiminta) kauko-ohjaimen standby-painikkeella.

Viritä kaiutinjärjestelmä kauko-ohjaimen kaiutinsäätimiä käyttäen.

HUOMAA!

Yhdistä verkkojohto pistorasiaan vasta sitten, kun muut kaikki kytkennät on tehty!

Turvallisuus

• Älä sijoita kaiuttimia kuumaan paikkaan (lähelle lämmityslaitteita tai suoraan auringonvaloon). Palo- ja sähköiskuvaaran välttämiseksi älä jätä kaiuttimia sateeseen tai kostean paikkaan. Jos kaiuttimien sisään joutuu nestettä, irrota heti kaikki kytkennät ja anna kaiuttimien kuivua, ennen kuin otat ne uudelleen käyttöön.
• Kaiuttimet voi puhdistaa pehmeällä, nukkaamattomalla, kevyesti kostutetulla liinalla. Älä käytä puhdistusaineita, sillä ne voivat vaurioittaa laitetta.
• Jos kaiuttimet eivät toimi, irrota ne sähköverkosta. Odota muutama sekunti ja kytke ne uudelleen virtalähteeseen.
• Jos et aio käyttää kaiuttimia pitkään aikaan – esimerkiksi loman aikana – on hyvä katkaista järjestelmästä virta kokonaan eikä jättää sitä valmiustilaan.

Kaiuttimien sijoitus

Yleistä

• Kaiuttimien sijoittaminen verhojen, huonekalujen tai muiden esineiden taakse pienentää diskantitivastetta ja heikentää stereovaikutelmaa huomattavasti.
• Jokaisen tilan akustiset ominaisuudet ovat erilaiset ja sijoittelumahdollisuudet ovat usein rajalliset. Kaiuttimien parhaat paikat löytyvät kokeilemalla. Yleisesti ottaen kaiuttimet tulisi sijoittaa tilaan mahdollisimman symmetrisesti.

Etukaiuttimet (kuva a)

• Vasen ja oikea etukaiutin toistavat stereomusiikkia ja ruutukuvan ulkopuolisia ääniä.
• Nämä kaiuttimet sijoitetaan television tai monitorin vasemmalle ja oikealle puolelle.
  •Kaiutin, joka on yhdistetty subwooferin liitäntään Front Left, sijoitetaan kuulijasta katsottuna vasemmalle puolelle ja kaiutin, joka on yhdistetty subwooferin liitäntään Front Right, sijoitetaan oikealle puolelle.
• Paras stereovaikutelma syntyy, kun kaksi etukaiutinta ja kuulija muodostavat tasasivuisen kolmion.
• Korkeussuunnassa nämä kaiuttimet on parasta sijoittaa korvan korkeudelle (kuulijan istuessa).

Keskikaiutin (kuva b)

• Keskikaiutin välittää Dolby Digital- ja Dolby Surround -koodatut ruutukuvan äänitehosteet ja dialogit.
• Kaiutin sijoitetaan mahdollisimman lähelle television tai monitorin keskipistettä (esim. television tai monitorin alle tai päälle).
• Se suunnataan kuulijan korvia kohti.

Surround-kaiuttimet (kuva c)

• Vasen ja oikea surround-kaiutin välittävät Dolby Digital- ja Dolby Surround -äänitehosteet.
• Nämä kaiuttimet voidaan sijoittaa sopiviin kohtiin kuulijan sivulle, haluttaessa jopa hiukan kuuntelutason etupuolelle.
• Surround-kaiuttimien ei tarvitse olla täsmälleen etukaiuttimien korkeudella.
• Kaiutin, joka on yhdistetty subwooferin liitäntään Rear Left, sijoitetaan kuulijasta katsottuna vasemmalle puolelle ja kaiutin, joka on yhdistetty subwooferin liitäntään Rear Right, sijoitetaan oikealle puolelle.
• Jos tilan sivuseinät ovat lähellä kuuntelukohtaa, surround-kaiuttimet on hyvä sijoittaa kuuntelutasosta hiukan taaksepäin jonkin verran korvien yläpuolelle.

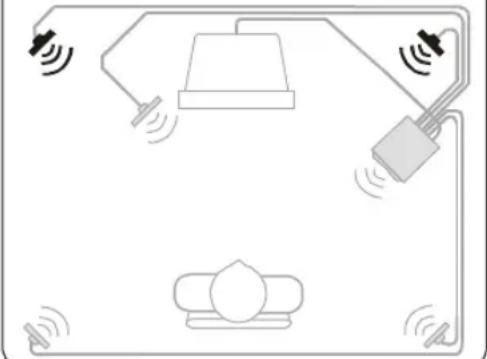

Subwoofer (kuva d)

• Subwooferin paras paikka on lattialla seinän lähellä. Mitä lähemmäksi nurkkaa se sijoitetaan, sitä voimakkaampi bassotoisto on.
• Koska subwoofer ei ole magneettisesti suojattu, se tulee sijoittaa vähintään 0,5 metrin päähän televisiosta tai monitorista.

Kuva a:
