A3.610 - Luidspreker PHILIPS - Gratis gebruiksaanwijzing en handleiding

Producttype	5.1-kanaals luidsprekersysteem
Merk	Philips
Model	A3.610
Ingangconnectoren	Mini DIN 9-pins (5.1), Stereo 3,5 mm, RCA stereo
Luidsprekeruitgangen	Center (DIN en 3,5 mm), Rechts/links achter, Rechts/links voor
Voeding	Netstroom AC
Afstandsbedieningsfuncties	Standby, Mute, Volume, Fade voor/achter, Bass/Treble, Flat, Spel/Film/Muziek modi, Ingangsselectie (INPUT 1/2/3)
Geluidsmodi	Spel, Film, Muziek
Geluidsinstellingen	Bass, Treble, Flat (annulering van overversterking)
Veiligheid	Niet blootstellen aan overmatige hitte, regen of vocht
Reiniging	Zachte, pluisvrije doek licht bevochtigd, zonder schoonmaakmiddelen
Standby-modus	Gebruik de Standby-toets op de afstandsbediening; bij langdurige afwezigheid de stekker uittrekken
Plaatsing subwoofer	Op de vloer, dicht bij een muur, minimaal 0,5 m van de tv (niet magnetisch afgeschermd)
Plaatsing voorluidsprekers	Aan weerszijden van de tv, op oorniveau, in een gelijkzijdige driehoek met de luisteraar
Plaatsing centerluidspreker	Dicht bij het midden van de tv, eronder of erboven, gericht naar de luisteraar
Plaatsing surroundluidsprekers	Dicht bij de luisteraar, iets achter, boven oorniveau als dicht bij muren

Veelgestelde vragen - A3.610 PHILIPS

Hoe sluit ik het Philips A3.610 luidsprekersysteem aan?

Sluit de luidsprekerkabels aan op de overeenkomstige uitgangen op de subwoofer: links/rechts voor, links/rechts achter en center (DIN- of 3,5 mm-aansluiting). Sluit de audiobronnen aan op de ingangen: INPUT 1 voor een 5.1-bron (mini DIN 9-pins), INPUT 2 (stereo 3,5 mm) of INPUT 3 (RCA). Sluit ten slotte het netsnoer aan op een stopcontact.

Hoe stel ik het volume en de tonen in?

Gebruik de afstandsbediening. MASTER VOLUME -/+ past het algemene volume aan. BASS -/+ en TREBLE -/+ regelen de bas en treble. De FLAT-toets annuleert overversterking. FADE REAR/FRONT past de fade tussen voor- en achterluidsprekers aan.

Wat te doen als het geluid is uitgeschakeld of ontbreekt?

Controleer of het systeem niet in de MUTE-modus staat (MUTE-knop op de afstandsbediening). Zorg ervoor dat de geselecteerde ingang overeenkomt met de aangesloten bron (INPUT 1, 2 of 3). Als het probleem aanhoudt, schakel het systeem uit, wacht enkele seconden en zet het weer aan.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, pluisvrije doek licht bevochtigd. Gebruik nooit schurende schoonmaakmiddelen. Veeg voorzichtig over het oppervlak.

Waar plaats ik de luidsprekers voor optimaal geluid?

Plaats de voorluidsprekers aan weerszijden van de tv, op oorniveau, in een gelijkzijdige driehoek met u. De centerluidspreker moet dicht bij het midden van het scherm zijn. De surroundluidsprekers achter of aan de zijkanten, iets boven oorniveau. De subwoofer op de vloer, dicht bij een muur.

Hoe gebruik ik de Film-modus?

Druk op de FILM-toets op de afstandsbediening. Deze functie mixt stereobronnen naar 5.1-kanaals surroundgeluid voor een meeslepende ervaring.

Wat te doen bij storing?

Trek de stekker van het systeem uit het stopcontact, wacht enkele seconden en sluit het weer aan. Als het probleem aanhoudt, controleer dan de aansluitingen. Raadpleeg de website www.philips.com/sound voor meer hulp.

Welke kabels zijn nodig om mijn apparaten aan te sluiten?

Gebruik voor een 5.1-bron een mini DIN 9-pins kabel (niet inbegrepen). Voor een stereobron een 3,5 mm jackkabel of RCA-kabels (niet inbegrepen). De luidsprekerkabels worden meegeleverd.

Hoe bespaar ik energie bij langdurige afwezigheid?

Schakel het systeem volledig uit met de AAN/UIT-KNOP aan de achterkant. Laat het niet in de stand-by modus staan. Trek de stekker uit het stopcontact.

Kan de subwoofer dicht bij de tv worden geplaatst?

Nee, omdat de subwoofer niet magnetisch is afgeschermd. Plaats hem minimaal 0,5 meter van de tv om magnetische interferentie te voorkomen.

GEBRUIKSAANWIJZING A3.610 PHILIPS

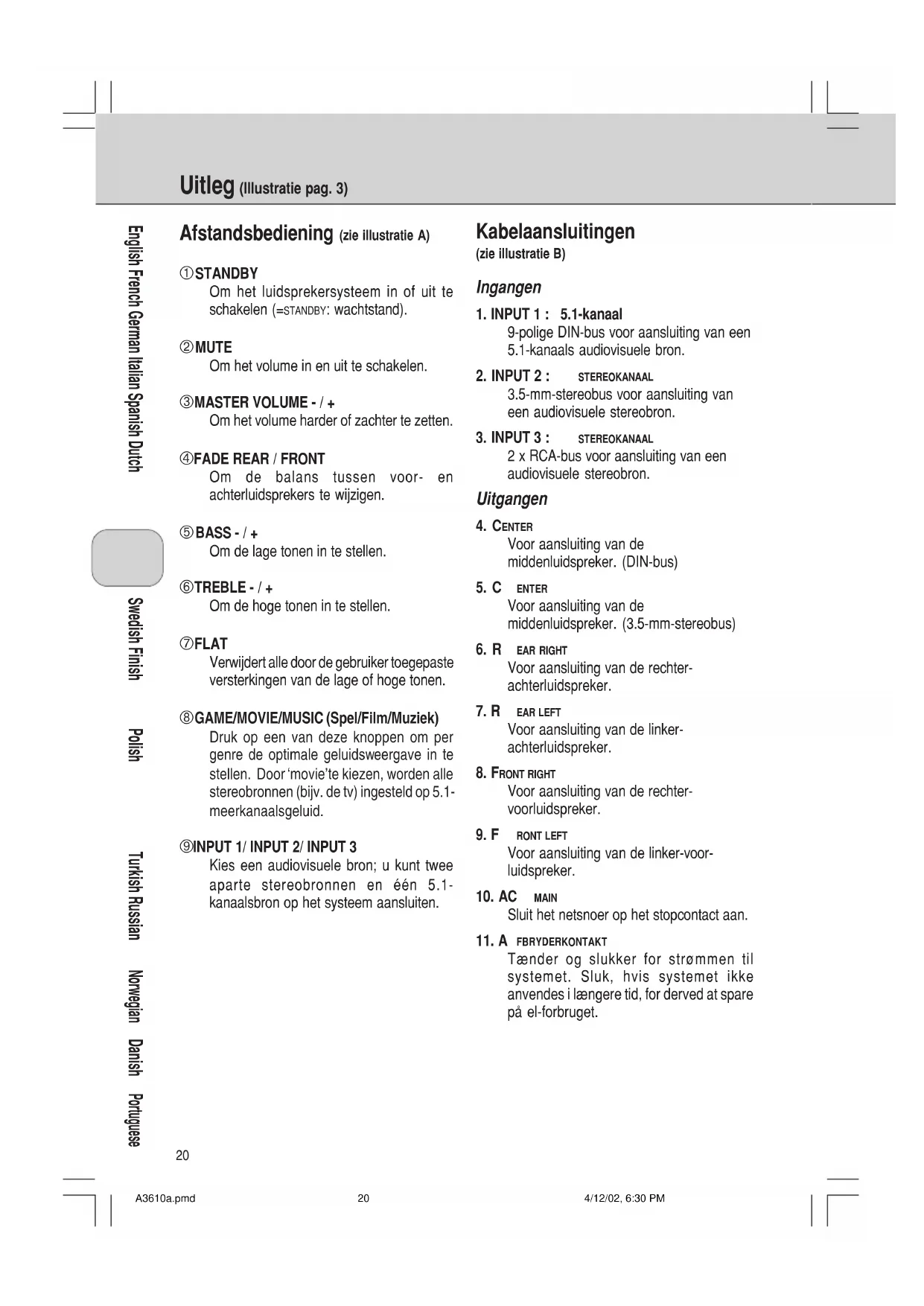

Uitleg (Illustratie pag. 3)

Afstandsbediening (zie illustratie A)

① STANDBY

Om het luidsprekersysteem in of uit te schakelen (=STANDBY: wachtstand).

②MUTE

Om het volume in en uit te schakelen.

③MASTER VOLUME - / +

Om het volume harder of zachter te zetten.

④FADE REAR / FRONT

Om de balans tussen voor- en achterluidsprekers te wijzigen.

⑤ BASS - / +

Om de lage tonen in te stellen.

⑥TREBLE - / +

Om de hoge tonen in te stellen.

⑦FLAT

Verwijdert alle door de gebruiker toegepaste versterkingen van de lage of hoge tonen.

⑧GAME/MOVIE/MUSIC (Spel/Film/Muziek)

Druk op een van deze knoppen om per genre de optimale geluidsweergave in te stellen. Door 'movie'te kiezen, worden alle stereobronnen (bijv. de tv) ingesteld op 5.1-meerkanaalsgeluid.

⑨INPUT 1/ INPUT 2/ INPUT 3

Kies een audiovisuele bron; u kunt twee aparte stereobronnen en één 5.1-kanaalsbron op het systeem aansluiten.

20

Kabelaansluitingen

(zie illustratie B)

Ingangen

1. INPUT 1 : 5.1-kanaal

9-polige DIN-bus voor aansluiting van een 5.1-kanaals audiovisuele bron.

2. INPUT 2 : STEREOKANAAL

3.5-mm-stereobus voor aansluiting van een audiovisuele stereobron.

3. INPUT 3 : STEREOKANAAL

2 x RCA-bus voor aansluiting van een audiovisuele stereobron.

Uitgangen

4. CENTER

Voor aansluiting van de middenluidspreker. (DIN-bus)

5. C ENTER

Voor aansluiting van de middenluidspreker. (3.5-mm-stereobus)

6. R EAR RIGHT

Voor aansluiting van de rechter- achterluidspreker.

7. R EAR LEFT

Voor aansluiting van de linker-achterluidspreker.

8. FRONT RIGHT

Voor aansluiting van de rechter- voorluidspreker.

9. F RONT LEFT

Voor aansluiting van de linker-voor- luidspreker.

10. AC MAIN

Sluit het netsnoer op het stopcontact aan.

11. A FBRYDERKONTAKT

INPUT OUTPUT INPUT 1 5J INPUT 2 STEREO L R INPUT 3 STEREO CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAIN 5678941023 11 Kijk op www.philips.com/sound voor meer info over het aansluiten van verschillende apparaté

Aansluiting op een geluidskaart met 5.1 - kanaal (of een dvd - speler met ingebouwde decoder voor een 5.1 kanaal — exclusief kabel)

1. Sluit de 9-pensDIN-stekker aan op het luidsprekersysteem en de drie stereostekkers op de geluidskaart.

Aansluiten van externe stereobronnen (exclusief kabels)

2 Sluit de kleine stereobus aan op bijvoorbeeld een hoofdtelefoonaansluiting van een mp3-speler.
3 Sluit de RCA-stereobussen aan op bijvoorbeeld een tv.

Aansluiten van de satellietluidsprekers

4 Sluit de middenluidspreker aan op CENTER. (DIN-bus)
5 Sluit de middenluidspreker aan op CENTER. (3.5-mm-stereobus)
6 Sluit de rechter-achterluidspreker aan op REAR RIGHT.
7 Sluit de linker-achterluidspreker aan op REAR LEFT.
8 Sluit de rechter-voorluidspreker aan op FRONT RIGHT.
9 Sluit de linker-voorluidspreker aan op FRONT LEFT.

Aansluiten op het lichtnet

10 Sluit het netsnoer op het stopcontact aan.

Schakel het luidsprekersysteem in (en uit) met de knop 'standby' op de afstandsbediening.

Stel het luidsprekersysteem in met behulp van de afstandsbediening.

OPMERKING!

Steek de stekker pas in het stopcontact als u alles hebt aangesloten!

Veiligheid

• Stel de luidsprekers niet bloot aan hoge temperaturen (bij de verwarming of in de volle zon). Bescherm de apparatuur tegen regen en vocht om brand of een elektrische schok te voorkomen. Komt er vloeistof in de luidsprekers, neem dan alle aansluitingen los en laat de luidsprekers drogen alvorens ze weer te gebruiken.
• U kunt de luidsprekers met een zachte, enigszins vochtige, pluisvrije doek afnemen. Gebruik geen reinigingsmiddelen; deze kunnen corrosie veroorzaken.
• Als de luidsprekers niet werken, dient u de stekker uit het stopcontact te nemen. Wacht een paar seconden en sluit de luidsprekers weer op het net aan.
• Als u van plan bent het luidsprekersysteem langere tijd niet te gebruiken - bij voorbeeld als u met vakantie gaat - is het raadzaam het systeem volledig uit te schakelen en het niet in de wachtstand (standby) te laten staan.

Opstellen van de luidsprekers

Algemeen

• Plaatsing van de luidsprekers achter gordijnen, meubels enzovoort resulteert in een verminderde hogetonenweergave waardoor het stereo-effect aanzienlijk afneemt.
• Elke kamer heeft andere akoestische eigenschappen en de plaatsingsmogelijkheden zijn vaak beperkt. Men vindt de beste plaats voor de luidsprekers door met de opstelling te experimenteren. In het algemeen dienen de luidsprekers zo symmetrisch mogelijk in de kamer opgesteld te worden.

Voorluidsprekers (figuur a)

• De linker- en rechter-voorluidsprekers geven stereomuziek en het achtergrondgeluid bij video's weer.
• Deze satellietluidsprekers dienen aan weerszijden van de tv geplaatst te worden.
• Daarbij dient de luidspreker die op Front Left van de subwoofer is aangesloten zich links van de luisteraar te bevinden en de satellietluidspreker die op Front Right van de subwoofer is aangesloten, rechts.
• Het beste stereo-effect wordt verkregen wanneer de twee voorluidsprekers en de luisteraar een gelijkzijdige driehoek vormen.
• De luidsprekers dienen bij voorkeur op oorhoogte van de luisteraar geplaatst te worden (als hij/zij zit).

Middenluidspreker (figuur b)

• De middenluidspreker geeft de geluidseffecten en dialogen in Dolby Digital / Dolby Surround weer.
• Deze luidspreker dient zo dicht mogelijk bij het midden van de tv geplaatst te worden (bijv. onder of boven op het apparaat).
• De luidspreker dient op het oor van de luisteraar gericht te zijn (als hij/zij zit).

Surround-luidsprekers (figuur c)

• De linker- en rechter-surroundluidsprekers geven de rondomeffecten in Dolby Digital / Dolby Surround weer.
• Deze satellietluidsprekers mogen op elke plek naast de luisteraar geplaatst worden en zelfs iets vóór de luisteraar.
• De surroundluidsprekers hoeven zich niet op precies dezelfde hoogte als de voorluidsprekers te bevinden.
• De satellietluidspreker die op Rear Left van de subwoofer is aangesloten, dient zich links van de luisteraar te bevinden en de luidspreker die op Rear Right van de subwoofer is aangesloten, rechts.
• Als er dicht bij de luisterpositie zijnmuren zijn, kunnen de surroundluidsprekers het beste iets achter de luisterpositie en iets boven oorhoogte geplaatst worden.

Subwoofer (figuur d)

• De beste plaats voor de subwoofer is dicht bij de muur op de vloer. Hoe dichter de subwoofer zich bij de hoek van de kamer bevindt, hoe krachtiger de basweergave.
• De subwoofer is niet magnetisch afgeschermd en dient daarom minstens 0,5 meter van de tv geplaatst te worden.

Figuur a:
