Produkttyp	5.1-Kanal-Lautsprechersystem
Marke	Philips
Modell	A3.610
Eingangsanschlüsse	Mini-DIN 9-polig (5.1), Stereo 3,5 mm, Stereo-RCA
Lautsprecherausgänge	Center (DIN und 3,5 mm), Rechts/Links hinten, Rechts/Links vorne
Stromversorgung	Netzstrom
Fernbedienungsfunktionen	Standby, Stumm, Lautstärke, Vor/hinten Fade, Bass/Höhen, Flat, Spiel-/Kino-/Musikmodi, Eingangswahl (EINGANG 1/2/3)
Klangmodi	Spiel, Kino, Musik
Klangeinstellungen	Bass, Höhen, Flat (Aufhebung der Überhöhung)
Sicherheit	Nicht übermäßiger Hitze, Regen oder Feuchtigkeit aussetzen
Reinigung	Weiches, fusselfreies, leicht feuchtes Tuch, ohne Reinigungsmittel
Bereitschaftsmodus	Standby-Taste auf der Fernbedienung verwenden; bei längerer Abwesenheit Netzstecker ziehen
Subwoofer-Platzierung	Auf dem Boden, nah an einer Wand, mindestens 0,5 m vom Fernseher entfernt (nicht magnetisch abgeschirmt)
Platzierung der Frontlautsprecher	Beidseitig des Fernsehers, auf Ohrhöhe, zusammen mit dem Hörer ein gleichseitiges Dreieck bildend
Platzierung des Center-Lautsprechers	Nahe der Mitte des Fernsehers, darunter oder darüber, zum Hörer ausgerichtet
Platzierung der Surround-Lautsprecher	Nahe beim Hörer, leicht dahinter, über Ohrhöhe wenn nahe an Wänden

Häufig gestellte Fragen - A3.610 PHILIPS

Wie schließe ich das Philips A3.610 Lautsprechersystem an?

Schließen Sie die Lautsprecherkabel an die entsprechenden Ausgänge am Subwoofer an: vorne links/rechts, hinten links/rechts und Center (DIN- oder 3,5-mm-Buchse). Verbinden Sie die Audioquellen mit den Eingängen: EINGANG 1 für eine 5.1-Quelle (Mini-DIN 9-polig), EINGANG 2 (Stereo 3,5 mm) oder EINGANG 3 (RCA). Schließen Sie schließlich das Netzkabel an eine Steckdose an.

Wie stelle ich Lautstärke und Klang ein?

Verwenden Sie die Fernbedienung. MASTER VOLUME -/+ stellt die Gesamtlautstärke ein. BASS -/+ und TREBLE -/+ ermöglichen die Einstellung von Bass und Höhen. Die Taste FLAT hebt jede Überhöhung auf. FADE REAR/FRONT passt den Übergang zwischen vorderen und hinteren Lautsprechern an.

Was tun, wenn der Ton ausfällt oder fehlt?

Überprüfen Sie, ob das System nicht im STUMM-Modus ist (MUTE-Taste auf der Fernbedienung). Stellen Sie sicher, dass der gewählte Eingang der angeschlossenen Quelle entspricht (EINGANG 1, 2 oder 3). Wenn das Problem weiterhin besteht, schalten Sie das System aus, warten Sie einige Sekunden und schalten Sie es wieder ein.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht angefeuchtet ist. Verwenden Sie niemals ätzende Reinigungsmittel. Wischen Sie die Oberfläche vorsichtig ab.

Wo platziere ich die Lautsprecher für optimalen Klang?

Platzieren Sie die Frontlautsprecher beidseitig des Fernsehers, auf Ohrhöhe, sodass sie mit Ihnen ein gleichseitiges Dreieck bilden. Der Center-Lautsprecher sollte nahe der Bildschirmmitte sein. Die Surround-Lautsprecher hinten oder an den Seiten, leicht über Ohrhöhe. Den Subwoofer auf dem Boden, nahe einer Wand.

Wie verwende ich die Kinofunktion?

Drücken Sie die Taste KINO auf der Fernbedienung. Diese Funktion mischt Stereo-Quellen zu 5.1-Kanal-Surround-Sound für ein immersives Erlebnis.

Was tun bei Nichtfunktionieren?

Trennen Sie das System vom Netzstrom, warten Sie einige Sekunden und schließen Sie es wieder an. Wenn das Problem weiterhin besteht, überprüfen Sie die Verbindungen. Besuchen Sie die Website www.philips.com/sound für weitere Hilfe.

Welche Kabel werden zum Anschließen meiner Geräte benötigt?

Für eine 5.1-Quelle verwenden Sie ein Mini-DIN-9-poliges Kabel (nicht im Lieferumfang). Für eine Stereo-Quelle ein 3,5-mm-Klinkenkabel oder RCA-Kabel (nicht im Lieferumfang). Die Lautsprecherkabel sind im Lieferumfang enthalten.

Wie kann ich bei längerer Abwesenheit Energie sparen?

Schalten Sie das System vollständig aus, indem Sie den NETZSCHALTER auf der Rückseite verwenden. Lassen Sie es nicht im Bereitschaftsmodus. Ziehen Sie das Netzkabel ab.

Kann der Subwoofer in der Nähe des Fernsehers aufgestellt werden?

Nein, da der Subwoofer nicht magnetisch abgeschirmt ist. Stellen Sie ihn mindestens 0,5 Meter vom Fernseher entfernt auf, um magnetische Störungen zu vermeiden.

BEDIENUNGSANLEITUNG A3.610 PHILIPS

Bedienungsanleitung 11

Installationsanleitung 20

Brugsanrisning 23

Käyttöohje 26

Hiermit wird bescheinigt, daß dieses Gerät in Übereinstimmung mit den Bestimmungen der Amtsblattverfügung 1046/1984 funkentstört ist.

Der Deutschen Bundespost wurde das Inverkehrbringen dieses Gerätes angezeigt und die Berechtigung zur Überprüfung der Serie auf Einhaltung der Bestimmungen eingeräumt.

MUTE STANDBY MASTER VOLUME FADE BASS FLAT TREBLE GAME MOVIE MUSIC INPUT 1 INPUT 2 INPUT 3 0.1 ② MUTE STANDBY MASTER VOLUME FADE ③ ④ ⑤ BASS FLAT TREBLE ⑥ ⑦ GAME MOVIE MUSIC INPUT 1 INPUT 2 INPUT 3 0.1 ⑧ Illustration A

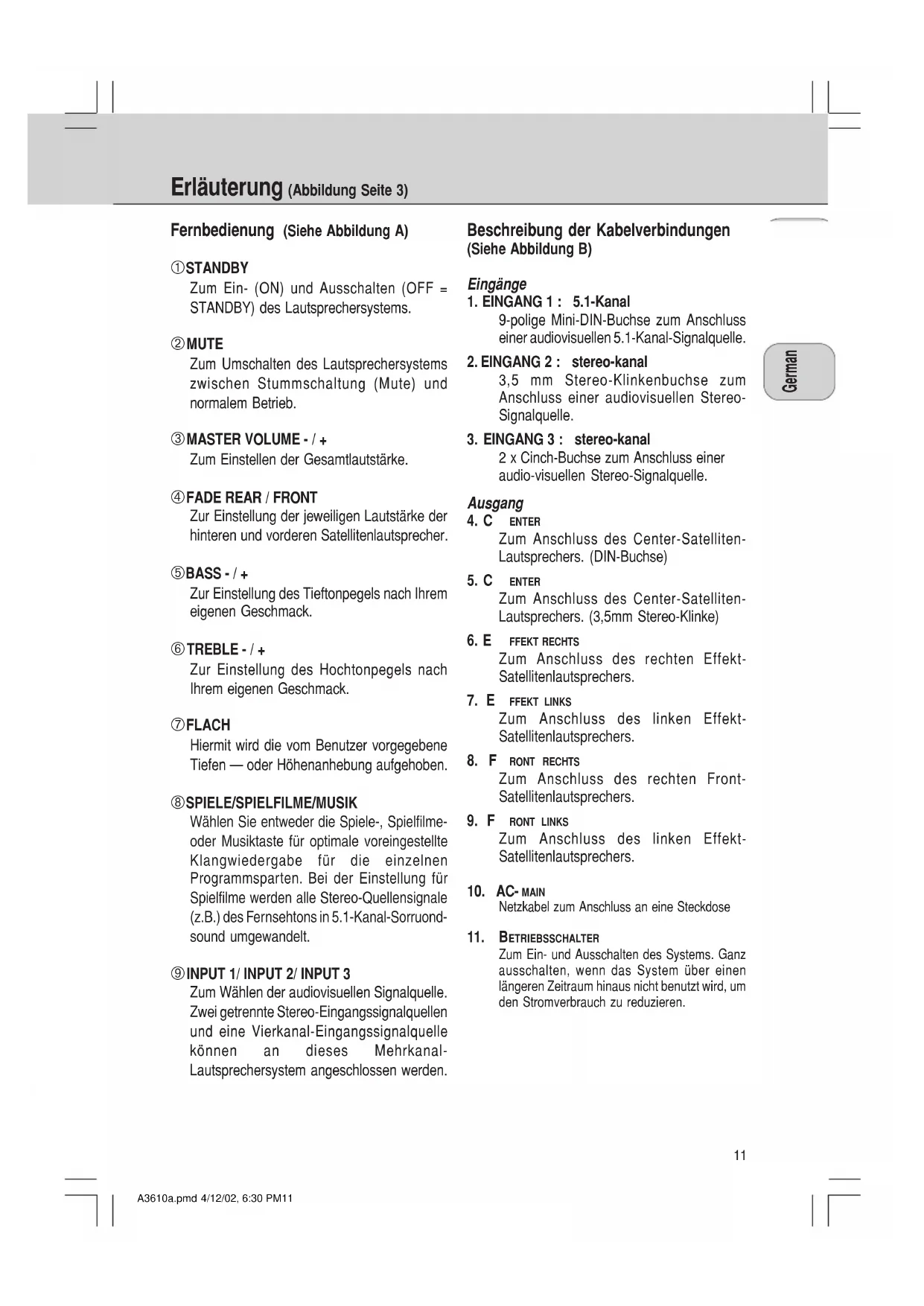

Erläuterung (Abbildung Seite 3)

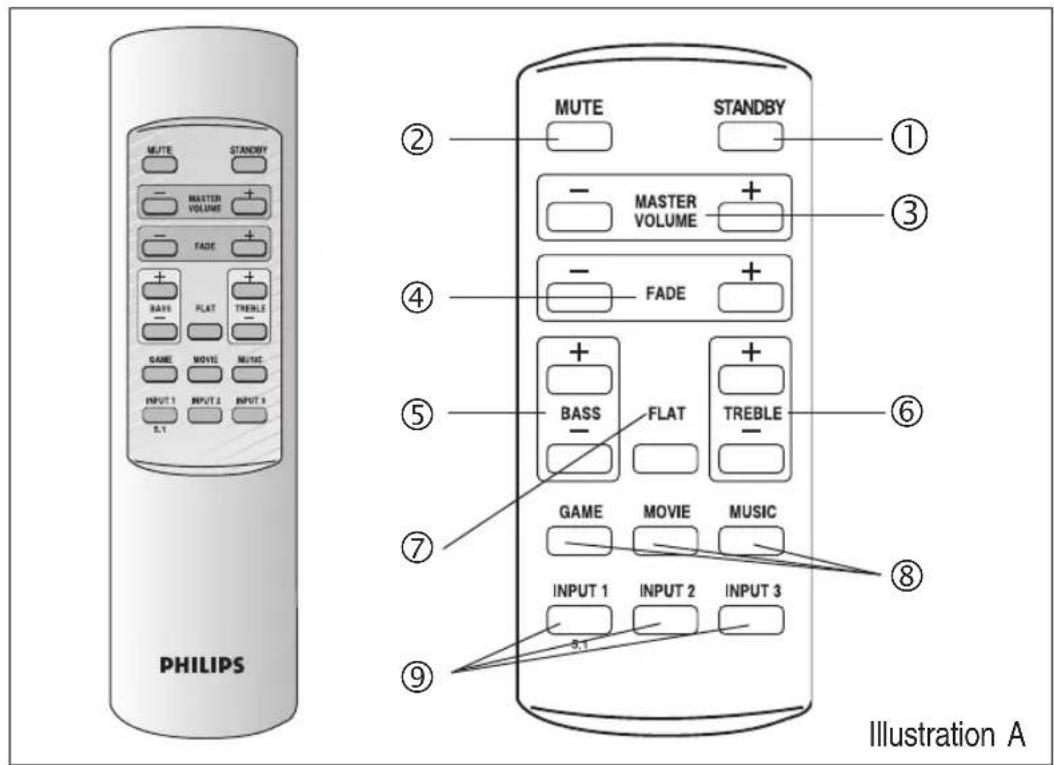

Fernbedienung (Siehe Abbildung A)

①STANDBY

Zum Ein- (ON) und Ausschalten (OFF = STANDBY) des Lautsprechersystems.

②MUTE

Zum Umschalten des Lautsprechersystems zwischen Stummschaltung (Mute) und normalem Betrieb.

③MASTER VOLUME - / +

Zum Einstellen der Gesamtlautstärke.

④FADE REAR / FRONT

Zur Einstellung der jeweiligen Lautstärke der hinteren und vorderen Satellitenlautsprecher.

⑤BASS - / +

Zur Einstellung des Tieftonpegels nach Ihrem eigenen Geschmack.

⑥ TREBLE - / +

Zur Einstellung des Hochtonpegels nach Ihrem eigenen Geschmack.

⑦FLACH

Hiermit wird die vom Benutzer vorgegebene Tiefen — oder Höhenanhebung aufgehoben.

⑧SPIELE/SPIELFILME/MUSIK

Wählen Sie entweder die Spiele-, Spielfilme- oder Musiktaste für optimale voreingestellte Klangwiedergabe für die einzelnen Programmsparten. Bei der Einstellung für Spielfilme werden alle Stereo-Quellensignale (z.B.) des Fernsehtons in 5.1-Kanal-Sorruond-sound umgewandelt.

⑨ INPUT 1/ INPUT 2/ INPUT 3

Zum Wählen der audiovisuellen Signalquelle. Zwei getrennte Stereo-Eingangssignalquellen und eine Vierkanal-Eingangssignalquelle können an dieses Mehrkanal-Lautsprechersystem angeschlossen werden.

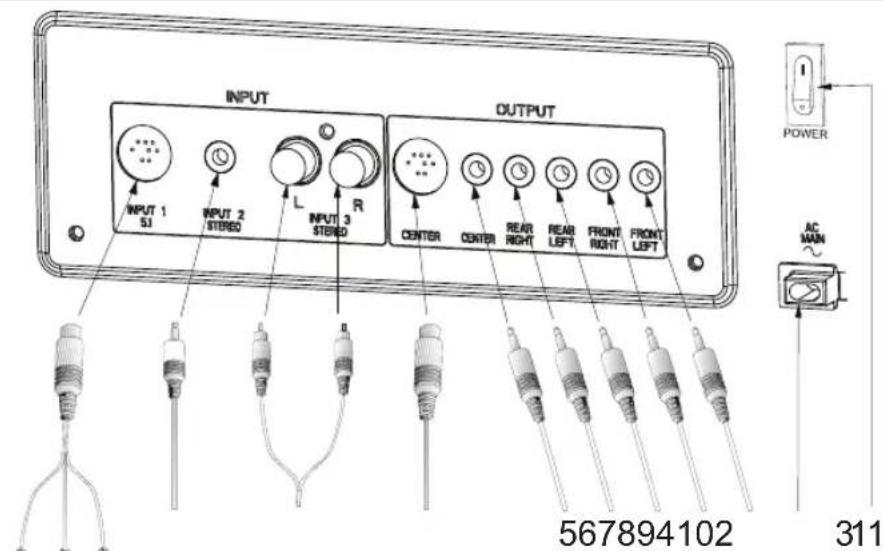

Beschreibung der Kabelverbindungen (Siehe Abbildung B)

Eingänge

1. EINGANG 1 : 5.1-Kanal

9-polige Mini-DIN-Buchse zum Anschluss einer audiovisuellen 5.1-Kanal-Signalquelle.

2. EINGANG 2 : stereo-kanal

3,5 mm Stereo-Klinkenbuchse zum Anschluss einer audiovisuellen Stereo-Signalquelle.

3. EINGANG 3 : stereo-kanal

2 x Cinch-Buchse zum Anschluss einer audio-visuellen Stereo-Signalquelle.

Ausgang

4. C ENTER

Zum Anschluss des Center-Satelliten-Lautsprechers. (DIN-Buchse)

5. C ENTER

Zum Anschluss des Center-Satelliten-Lautsprechers. (3,5mm Stereo-Klinke)

6. E FFEKT RECHTS

Zum Anschluss des rechten Effekt-Satellitenlautsprechers.

7. E FFEKT LINKS

Zum Anschluss des linken Effekt-Satellitenlautsprechers.

8. F RONT RECHTS

Zum Anschluss des rechten Front-Satellitenlautsprechers.

9. F RONT LINKS

Zum Anschluss des linken Effekt-Satellitenlautsprechers.

10. AC-MAIN

Netzkabel zum Anschluss an eine Steckdose

11. BETRIEBSSCHALTER

Zum Ein- und Ausschalten des Systems. Ganz ausschalten, wenn das System über einen längeren Zeitraum hinaus nicht benutzt wird, um den Stromverbrauch zu reduzieren.

INPUT OUTPUT INPUT 1 SJ INPUT 2 STEREO L R INPUT 3 STEREO CENTER CENTER REAR RIGHT REAR LEFT FRONT RIGHT FRONT LEFT POWER AC MAIN 567894102 311

Für weitere Informationen zu Kabeln und Anschlüssen an verschiedene Geräte siehe www.philips.com/sound

Anschließen an eine 5.1-Kanal-Soundkarte (oder einen DVD - Spieler mit eingebautem 5.1-Kanal - Decoder — Kabel nicht im Lieferumfang enthalten)

1. Den 9-poligen Mini-DIN-Stecker mit dem Lautsprechersystem verbinden und die 3 Mini-Stereo-Stecker mit der Soundkarte verbinden.

Anschließen von externen Stereo-Signalquellen (Kabel nicht im Lieferumfang enthalten)

2 Den Mini-Stereo-Klinkenstecker mit einer Signalquelle wie z.B. die Kopfhörerbuchse eines MP3-Spielers anschließen.
3 Die Cinch-Stereo-Stecker an eine Signalquelle wie z.B. ein Fernsehgerät anschließen

Anschluss der Satellitenlautsprecher

4 Den Center-Satellitenlautsprecher an die Buchse CENTER anschließen (DIN-Buchse)
5 Den Center-Satellitenlautsprecher an die Buchse CENTER anschließen (3,5 mm Stereo-Klinke)
6 Den rechten Effekt-Satellitenlautsprecher an die Buchse REAR RIGHT anschließen.
7 Den linken Effekt-Satellitenlautsprecher an die Buchse REAR LEFT anschließen.
8 Den rechten Front-Satellitenlautsprecher an die Buchse FRONT RIGHT anschließen.
9 Den linken Front-Satellitenlautsprecher an die Buchse FRONT LEFT anschließen.

Netzanschluss

10 Das feste Netzkabel an eine Steckdose anschließen.

Die Lautsprecheranlage mit Hilfe der Taste Standby auf der Fernbedienung einschalten (und wieder ausschalten).

Die Lautsprecheranlage mit Hilfe der Lautsprechereinstellfunktionen auf der Fernbedienung einstellen.

ACHTUNG!

Den Netzstecker nicht an die Steckdose anschließen, bevor sämtliche Verbindungen hergestellt worden sind!

Sicherheit

• Setzen Sie die Lautsprecher niemals übermäßiger Hitze (von Heizkörpern oder direkter Sonneneinstrahlung) aus. Zur Vermeidung von Brandgefahr oder elektrischen Schlägen diese Geräte vor Regen oder Feuchtigkeit schützen. Wenn Flüssigkeit in das Innere der Lautsprecher gelangt, unverzüglich alle Verbindungen trennen und die Lautsprecher trocknen lassen, bevor sie wieder benutzt werden.
• Sie können die Lautsprecher mit einem leicht angefeuchteten, weichen und fusselfreien Tuch reinigen. Benutzen Sie keine Reinigungsflüssigkeiten, da diese die Oberfläche angreifen können.
• Wenn die Lautsprecher nicht benutzt werden, sollten Sie die Anlage vom Netz trennen. Warten Sie einige Sekunden, bevor Sie sie wieder an das Netz anschließen.
• Wenn Sie die Anlage voraussichtlich längere Zeit nicht benutzen, zum Beispiel, wenn Sie in Urlaub fahren, empfiehlt es sich, die Anlage vollkommen auszuschalten und nicht im Standby-Modus zu lassen.

Lautsprecheraufstellung

Allgemeines

• Die Aufstellung von Lautsprechern hinter Vorhängen, Möbeln oder anderen Gegenständen verringert die Hochtonwiedergabe, wodurch die Stereowirkung erheblich beeinträchtigt wird.
- Jeder Raum besitzt eigene akustische Eigenschaften und die Aufstellungsmöglichkeiten sind häufig eingeschränkt. Die beste Aufstellung der Lautsprecher lässt sich durch Experimentieren herausfinden. Im Allgemeinen sollten die Lautsprecher möglichst symmetrisch im Raum aufgestellt werden.

Front-Satellitenlautsprecher (Abbildung a)

• Der linke und rechte Frontlautsprecher dienen zur Wiedergabe von Stereo-Musik und Hintergrundgeräuschen bei der Videowiedergabe.
• Diese Satelliten sollten auf beiden Seiten des Fernsehgerätes aufgestellt werden.
  •Vom Hörer aus gesehen sollte sich der an Front Links angeschlossene Satellitenlautsprecher links vom Subwoofer befinden, und der Satellitenlautsprecher an Front Rechts sollte sich rechts vom Subwoofer befinden.
• Der beste Stereoeffekt wird erzielt, wenn die beiden Front-Satellitenlautsprecher und der Hörer ein gleichschenkliges Dreieck bilden.
  • Die optimale Höhe für diese Lautsprecher ist die Ohrhöhe des Hörers (im Sitzen).

Center-Satellitenlautsprecher (Abbildung b)

• Der Center-Satellitenlautsprecher dient zur Wiedergabe der Geräuscheffekte und Dialoge in Dolby Digital / Dolby Surround.
• Er sollte möglichst nahe zur Mitte des Fernsehgeräts aufgestellt werden. (z.B. unter oder auf dem Fernsehgerät).
• Er sollte auf die Ohrhöhe des Hörers im Sitzen ausgerichtet sein.

Surround- Satellitenlautsprecher (Abbildung c)

• Der linke und rechte Surround-Satellitenlautsprecher geben die Surroundeffekte in Dolby Digital / Dolby Surround wieder.
• Diese Satellitenlautsprecher können an jedem geeigneten Ort neben dem Hörer, sogar ein wenig vor der Hörposition aufgestellt werden.
  • Die Surround-Satellitenlautsprecher müssen nicht genau in der gleichen Höhe wie die Front-Satellitenlautsprecher aufgestellt werden.
• Vom Hörer aus gesehen sollte sich der an Effekt Links angeschlossene Satellitenlautsprecher links vom Subwoofer befinden, und der Satellitenlautsprecher an Effekt Rechts sollte sich rechts vom Subwoofer befinden.
• Wenn sich Wände nahe der Hörposition befinden, empfiehlt es sich, die Surround-Satellitenlautsprecher ein wenig hinter der Hörposition und über de Ohrhöhe anzuordnen.

Subwoofer (Abbildung d)

• Der optimale Ort für den Subwoofer befindet sich am Boden nahe der Wand. Je näher er sich in der Ecke befindet, desto stärker ist die maximale Tieftonwiedergabe.
• Der Subwoofer ist nicht magnetisch abgeschirmt, so dass er mindestens 0,5 Meter vom Fernsehgerät entfernt aufgestellt werden sollte.

Abbildung a:
