MODE D'EMPLOI Jet 802 AL-KO
Avant de faire démarrer la pompe de jardin, lire attentivement le présent livret de mode d'emploi afin de prévenir tout accident et afin d'assurer un fonctionnement parfait de l'appareil.
Le mode d'emploi doit toujours se trouver à votre portée et il doit être transmis à tout usager qui aura acheté la pompe où à qui on l'aurait cédée.
Dans le présent livret nous utiliserons les symbols suivants:
DANGER
Ce symbole concerne les procédures de travail et de fonctionnement qui doivent être respectées attentivement pour éviter les risques encourus par l'usager ou par d'autres personnes.
ATTENTION
Ce symbole concerne les informations qui doivent être respectées afin de ne pas endommager l'appareil.
REMARQUE
Ce symbole représente une information concernant les propriétés techniques à respecter.

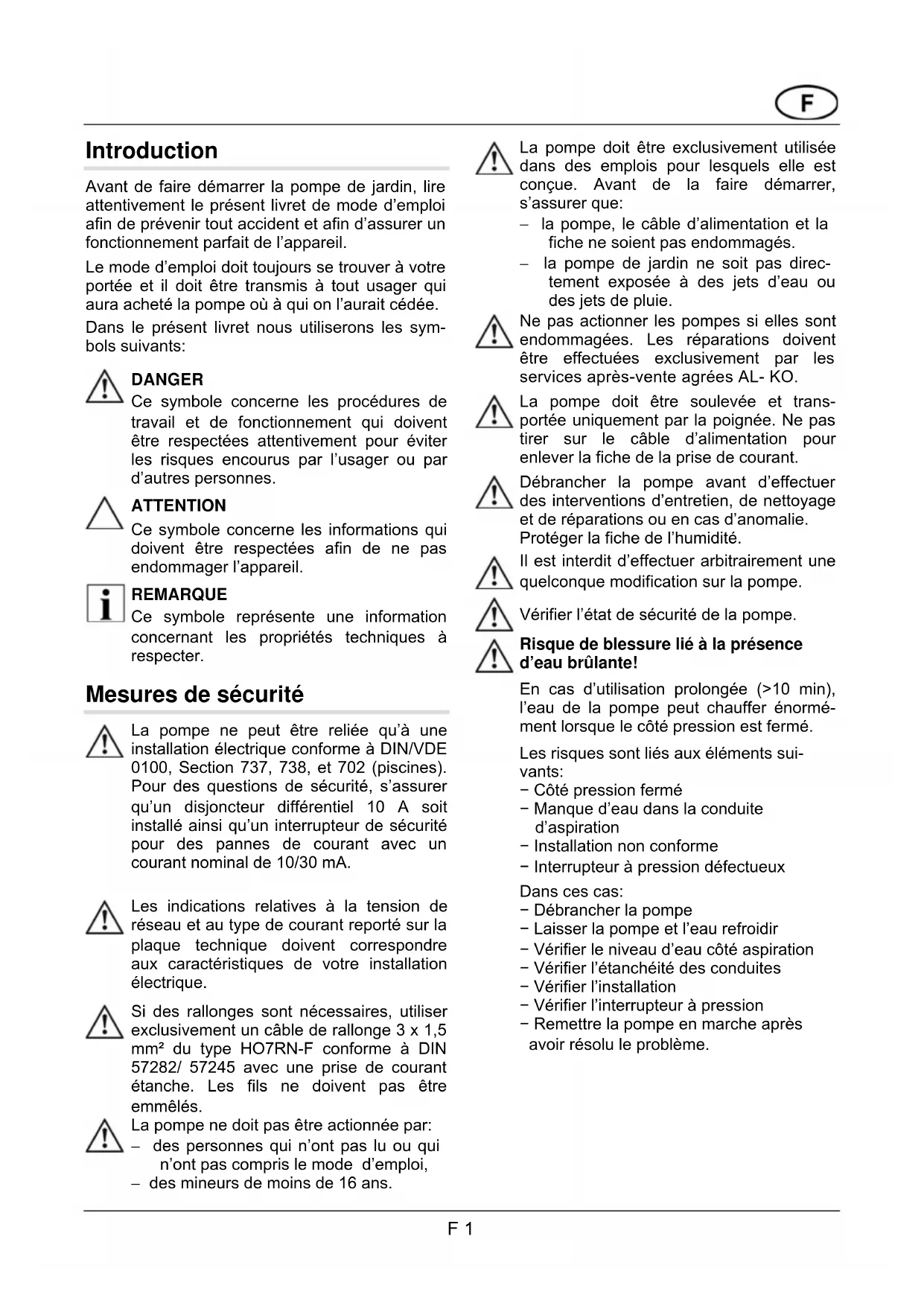

Mesures de sécurité
La pompe ne peut être reliée qu'à une installation électrique conforme à DIN/VDE 0100, Section 737, 738, et 702 (piscines). Pour des questions de sécurité, s'assurer qu'un disjoncteur différentiel 10 A soit installé ainsi qu'un interrupteur de sécurité pour des pannes de courant avec un courant nominal de 10/30 mA.
Les indications relatives à la tension de réseau et au type de courant reporté sur la plaque technique doivent correspondre aux caractéristiques de votre installation électrique.
Si des rallonges sont nécessaires, utiliser exclusivement un câble de rallonge 3 x 1,5 mm² du type HO7RN-F conforme à DIN 57282/ 57245 avec une prise de courant étanche. Les fils ne doivent pas être emmêlés.
La pompe ne doit pas être actionnée par:
- des personnes qui n'ont pas lu ou qui
n'ont pas compris le mode d'emploi,
- des mineurs de moins de 16 ans.
La pompe doit être exclusivement utilisée dans des emplois pour lesquels elle est conçue. Avant de la faire démarrer, s'assurer que:
- la pompe, le câble d'alimentation et la fiche ne soient pas endommagés.
- la pompe de jardin ne soit pas directement exposée à des jets d'eau ou des jets de pluie.
Ne pas actionner les pompes si elles sont endommagées. Les réparations doivent être effectuées exclusivement par les services après-vente agréés AL-KO.
La pompe doit être soulevée et transportée uniquement par la poignée. Ne pas tirer sur le câble d'alimentation pour enlever la fiche de la prise de courant.
Débrancher la pompe avant d'effectuer des interventions d'entretien, de nettoyage et de réparations ou en cas d'anomalie. Protéger la fiche de l'humidité.
Il est interdit d'effectuer arbitrairement une quelconque modification sur la pompe.
Vérifier l'état de sécurité de la pompe.
Risque de blessure lié à la présence d'eau brûlante!
En cas d'utilisation prolongée (>10 min), l'eau de la pompe peut chauffer énormément lorsque le côté pression est fermé.
Les risques sont liés aux éléments suivants:
- Côté pression fermé
- Manque d'eau dans la conduite d'aspiration
- Installation non conforme
- Interrupteur à pression défectueux
Dans ces cas:
- Débrancher la pompe
- Laisser la pompe et l'eau refroidir
- Vérifier le niveau d'eau côté aspiration
- Vérifier l'étanchéité des conduites
- Vérifier l'installation
- Vérifier l'interrupteur à pression
- Remettre la pompe en marche après avoir résolu le problème.
Utilisation
Applications prévues
La pompe est destinée à une utilisation domestique à l'intérieur ou dans un jardin. Elle doit être utilisée uniquement dans le cadre fixé par les limites d'emploi conformément aux caractéristiques techniques. L'appareil est exclusivement approprié pour les applications suivantes:
- irrigations et arrosages (par exemple de jardins publics, de plates-bandes et de jardin en général);
– vidange de réservoir ou transvasement (piscines par exemple);
- drainage de puits, tonneau d'eau de pluie et citerne.
La pompe n'est appropriée que pour le pompage des liquides suivants:
- eau claire;
- eau de pluie;
- eau chlorée (eau de piscine).
Applications interdites
La pompe ne doit pas être employée en service continu. La pompe n'est pas appropriée pour le pompage:
- d'eau potable;
- d'eau salée;
- d'aliments liquides;
- d'eaux usées;
– de substances corrosives, chimiques
- de liquides acides, inflammables, explosifs ou volatils;
- de liquides ayant une température supérieure à 35°C;
- d'eau sablonneuse ou de liquides abrasifs.
Description de la pompe
1 Canal d'aspiration/connexion tube d'aspiration
2 Bouchon de remplissage
3 Canal de refoulement/connexion tuyau de refoulement
4 Carénage moteur
5 Câble d'alimentation
6 Interrupteur ON/OFF (marche/arrêt)
7 Base pompe
8 Corps pompe
9 Bouchon d'évacuation
10 Raccord coudé (accessoires)
11 Nipple fileté (accessoires)
12 Kit d'aspiration AL-KO (accessoires)
13 Filtre (accessoires)
Fonctions
La pompe aspire l'eau par le canal d'aspiration (1) et la refoule par le canal de refoulement (3). Utiliser l'interrupteur (6) pour faire démarrer ou arrêter la pompe.
Protection thermique
La pompe est dotée d'un interrupteur thermique qui arrête la pompe en cas de surchauffe. Après une phase de refroidissement d'environ 15-20 minutes, la pompe redémarre automatiquement.
Installation et démarrage de la pompe
- Positionner la pompe sur une surface plane, sûre, stable et parfaitement horizontale.
- S'assurer que la pompe soit à l'abri de la pluie et de jets d'eau.
Montage du tuyau d'aspiration
Etablir la longueur du tuyau d'aspiration de manière à ce que la pompe ne tourne pas à sec. Le tuyau d'aspiration doit toujours se trouver au moins à 30 cm au dessous de la surface de l'eau.
- Monter le tuyau d'aspiration. Bien serrer en veillant à ne pas endommager le filetage.
Au cas où la hauteur d'aspiration serait supérieure à 4 mètres, il faut monter un tuyau d'aspiration ayant un diamètre supérieur à 1". Il est conseillé d'utiliser un kit d'aspiration AL-KO (12) composé de tuyau d'aspiration, d'un filtre et de soupape de fond (clapet anti-retour). Le kit d'aspiration est disponible auprès des revendeurs spécialisés de votre région.
En cas d'eau sablonneuse, un filtre (13) doit être monté entre le tuyau d'aspiration et le canal d'aspiration. Le filtre est disponible après des revendeurs spécialisés de votre région.
- Placer le tuyau d'aspiration toujours en position ascendante jusqu'à la pompe.
Au cas où il serait placé au-dessus de la pompe, des bulles d'air se formeraient et la pompe aspirerait de l'air.
Montage du tuyau de refoulement
- Visser le nipple (11) au canal de refoulement (3).
- Visser le raccord coudé (10) au nipple et le faire tourner dans la direction souhaitée.
- Fixer le tuyau au raccord coudé. Le nipple du raccord coudé peut être raccourci pour être adapté au raccord du tuyau choisi.
- Ouvrir tous les dispositifs de fermeture présents sur le tuyau de refoulement (clapets, buses, etc.)
Remplissage de la pompe
La pompe doit être remplie d'eau jusqu'à rabord avant tout démarrage pour permettre une aspiration immédiate. Le fonctionnement à sec endommage sérieusement la pompe.
- Ouvrir le bouchon de remplissage (2).
- Verser de l'eau dans l'ouverture jusqu'au remplissage complet du corps de la pompe (8).
- Revisser le bouchon de remplissage (2).
Démarrage/arrêt de la pompe
- Brancher la fiche du câble d'alimentation dans la prise de courant.
Ne pas faire tourner la pompe avec le tuyau de refoulement fermé ou bloqué.
- Ouvrir tous les dispositifs de fermeture présents sur le tuyau de refoulement (clapets, buses, etc.).
- Faire démarrer la pompe en positionnant l'interrupteur (6) sur ON (marche).
- Arrêter la pompe en positionnant l'interrupteur (6) sur OFF (arrêt).
Entretien et nettoyage
Avant d'effectuer une quelconque intervention d'entretien ou de nettoyage, la pompe doit être déconnectée du réseau d'alimentation. Enlever la fiche du câble d'alimentation de la prise de courant.
Nettoyage de la pompe
Laver la pompe à l'eau claire après le pompage d'une eau contenant du chlore ou bien d'une eau laissant des résidus.
Elimination des obstructions
Si votre pompe est bloquée et qu'elle n'aspire pas bien ou qu'elle ne débite pas d'eau, éliminer les obstructions de la pompe comme suit:
- Enlever le tuyau d'aspiration de la tête d'aspiration (1).
- Relier le tuyau de refoulement au robinet d'eau et faire couler l'eau dans le corps de la pompe jusqu'à l'élimination de l'obstruction.
- Avant de faire redémarrer la pompe, vérifier que celle-ci tourne bien au moyen de brefs allumages. Ne pas laisser la pompe aspirer de l'air.
- Faire redémarrer l'appareil comme décrit.
Protection antigel
Protéger la pompe du gel au cours des périodes de non utilisation. Se rappeler de vider la pompe de son eau en utilisant le bouchon d'évacuation (9), avant de la mettre à l'abri du gel.
Les appareils usagés ne doivent pas être mis au rebut avec les déchets ménagers!
Les emballages, l'appareil et ses accessoires sont fabriqués en matériaux recyclables et sont à éliminer selon l'usage dans votre pays.
Anomalies
Pour éliminer d'éventuelles anomalies, avant toute opération, enlever la fiche de la prise de courant.
| Problème | Cause | Solution |
| Le moteur ne tourne pas | Turbine bloquée Eliminer l'obstruction en aspiration. |
| Nettoyer le turbine avec un jet d'eau. |
| L'interrupteur thermique s'est déconnecté | Attendre que l'interrupteur thermique fasse redémarrer la pompe. Faire attention à la température maximum de l'eau. Faire vérifier la pompe. |
| Manque de tension de réseau | Vérifier les protections, faire vérifier l'alimentation électrique par un électricien spécialisé. |
| La pompe tourne mais elle ne débite pas de liquide | Niveau de l'eau trop bas Immerger le tuyau d'aspiration plus profondément |
| Présence d'air dans le corps de la pompe | Remplir la pompe |
| Aspiration d'air Contrôler l'étanchéité de tous les raccords et du couvercle du filtre |
| Obstruction sur l'aspiration DANGER ! |
| Risque de blessure lié à la présence d'eau brûlante! |
| Eliminer les saletés sur l'aspiration |
| Ligne de refoulement fermée DANGER ! |
| Risque de blessure lié à la présence d'eau brûlante! |
| Ouvrir la ligne de refoulement |
| Tuyau de refoulement replié Détendre le tuyau de refoulement |
| Débit trop faible Tuyau de refoulement replié Détendre le tuyau de refoulement |
| Diamètre du tuyau trop petit Utiliser un tuyau de refoulement plus gros |
| Obstruction sur l'aspiration Eliminer les saletés sur l'aspiration |
| Hauteur de refoulement trop haute Faire attention à la hauteur de refoulement maximum (Caractéristiques techniques). |
| Hauteur d'aspiration trop haute Diminuer la hauteur de refoulement |
En cas d'anomalies persistantes, s'adresser au Centre Service Après-vente agréé AL-KO le plus proche.
Introduzione
Nous déclarons par la présente de la produit, dans la version mise en circulation par nos soins, es conforme aux exigences des Normes UE harmonisées, des normes de sécurité UE et aux normes spécifiques au produit.
Produit
Pompe, électrique
Numéro de série
G3013015
Type
JET601, JET601 INOX
JET802, JET802 INOX
JET1002 INOX
Fabricant
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Directives UE
2006/95/EG
2004/108/EG
2000/14/EG (13)
Fondé de pouvoir
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Niveau de puissance sonore
mesuré / garanti
JET601, JET601 INOX 74/76 dB(A)
JET802, JET802 INOX 74/77 dB(A)
JET1002 INOX 83/86 dB(A)
Evaluation
de conformité
2000/14/EG
annexe V
Normes harmonisées
EN 60335-1; VDE 0700-1:2007-02
EN 60335-2-41; VDE 0700-41:2004-12
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
EN 55014-2; VDE 0875-14-2:2009-06
EN 61000-3-2; VDE 0838-2:2006-10
EN 61000-3-2/A1; VDE 0838-2/A1:2007-05
EN 61000-3-2/A7; VDE0838-2/A7:2007-06
EN 61000-3-2/A4; VDE 0838-2/A4:2007-06
EN 61000-3-3; VDE 0838-3:2009-06
Kötz, 2010-08-30
Les défauts matériels ou de fabrication éventuels sur l'appareil sont couverts par notre garantie pendant la période de garantie légale pour les réclamations et nous les corrigeons à notre gré par une réparation ou une livraison de remplacement. La période de garantie est déterminée selon la loi du pays où l'appareil a été acheté.
Notre confirmation de garantie ne s'applique qu'en cas de : La garantie s'éteint en cas de :
■ Traitement correct de l'appareil
■ Respect du mode d'emploi
■ Utilisation de pièces de rechange d'origine
■ Tentatives de réparation sur l'appareil
■ Modifications techniques de l'appareil
■ D'utilisation non conforme à l'usage prévu (p. ex utilisation commerciale ou municipale)
Ne sont pas couverts par la garantie :
■ Les détériorations de la peinture dues à une usure normale
■ Les pièces d'usure sui figurent en encadré sur la carte des pièces de rechange XXX XXX (X)
- Les moteurs à combustion – ces derniers sont couverts par les prestations de garantie des fabricants de moteur correspondants
Dans un cas impliquant la garantie, veuillez-vous adresser avec cette carte de garantie et votre bon d'achat à votre reven- deur ou au centre de service-après vente agréé le plus proche. De par cet accord de garantie, les prestations en garantie légales de l'acheteur vis à vis du vendeur ne sont pas affectées.
